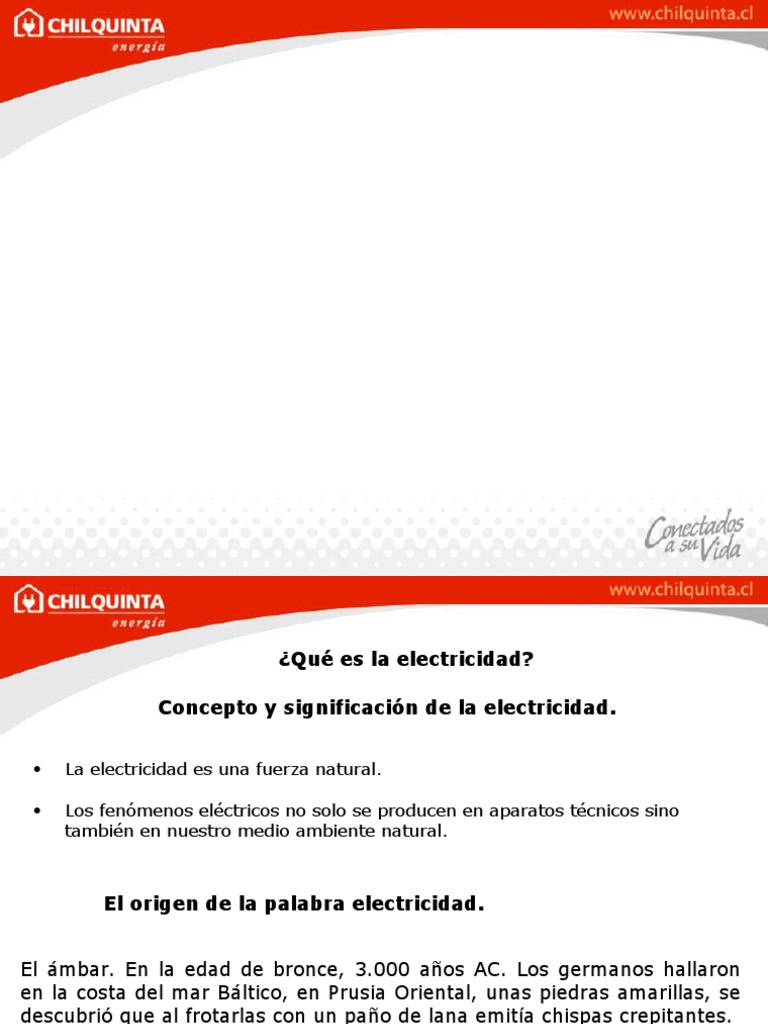

¿Qué es la electricidad?
Concepto y significación de la electricidad.
• La electricidad es una fuerza natural.
• Los fenómenos eléctricos no solo se producen en aparatos técnicos sino
también en nuestro medio ambiente natural.
El origen de la palabra electricidad.
El ámbar. En la edad de bronce, 3.000 años AC. Los germanos hallaron
en la costa del mar Báltico, en Prusia Oriental, unas piedras amarillas, se
descubrió que al frotarlas con un paño de lana emitía chispas crepitantes.
El electrón. Esta fuerza de origen desconocido, producida por el ámbar la
transformó en un elemento codiciado y los griegos distinguidos se adornaron con
él, dando a esta piedra el nombre de “electrón”
Estructura de la materia.
Cualquier cuerpo en su estado normal es eléctricamente neutro, si bien puede
cargarse por influencias externas sin que cambie su aspecto exterior.
El estado de carga de un cuerpo puede explicarse si se conoce la estructura de la
materia. La materia puede clasificarse simplificadamente en elementos cuerpos
simples y compuestos químicos.
Llamamos molécula a la partícula más pequeña de un compuesto. El concepto de
molécula no se aplica solamente a combinaciones de átomos diferentes, sino
también de átomos iguales.
Atomo palabra de origen griego que significa indivisible.
Las moléculas son combinaciones de átomo, diferentes o
iguales.
No todos los elementos dan lugar a combinaciones, los gases
nobles en condiciones normales no forman moléculas, sino que
se presentan en estado atómico.
• El átomo se compone de un núcleo y de una corteza.
• El núcleo se compone de protones y neutrones.
• Alrededor del núcleo se mueven los electrones
describiendo trayectorias (órbitas) circulares o elípticas.
Los electrones se mueven alrededor del núcleo a gran velocidad y dan con ello
la impresión de formar una corteza.
El átomo y los electrones en órbita alrededor del (Fig. 1.1).
Hidrogeno Carbono.
1 protón 6 protones
1 electrón 6 neutrones
6 electrones
En un átomo el número de electrones es siempre igual al número de protones.
El número de neutrones suele ser diferente del de protones.
Los protones y los electrones dan lugar a los fenómenos eléctricos.
Los electrones son partículas atómicas de la corteza con carga negativa.
Los protones son partículas atómicas del núcleo con carga positiva.
Los neutrones son partículas atómicas del núcleo eléctricamente neutras.
Por lo tanto, la electricidad no puede ser producida, puesto
que ya existe en cada materia como unidad de carga
negativa en el electrón y como carga positiva en el núcleo
atómico.
Al frotar una varilla de plástico con un paño de lana, hay electrones que pasan del
paño a la varilla, que posee por tanto o más electrones que antes y queda cargada
negativamente.
Varilla con exceso de electrones
Paño con carencia de electrones
fig. 1-2
Ley: cargas iguales se repelen y cargas distintas se atraen.
Los electrones libres como portadores de carga.
Los electrones de la capa exterior del átomo son importantes para la reacción
eléctrica, puesto que determinan el enlace químico de la materia y la valencia en la
combinación de los átomos. Se llaman, por lo tanto, electrones de valencia (o
electrones periféricos).
Metales conductores tienen un enrejado espacial formado por los átomos en el
cual los electrones de valencia no son necesarios para el enlace de los átomos,
estando disponibles como carga negativa fácilmente desplazable. Simplificando
se les da el nombre de "electrones libres".
Aislantes o no conductores necesitan para el enlace del átomo casi todos los
electrones de valencia, quedando para el transporte de la carga solamente un
reducido número de electrones.
La conducción de la electricidad depende del número de electrones libres y
disponibles del cuerpo.
La corriente es un fluido dirigido de electrones libres que atraviesan la sección de un
material conductor en un tiempo determinado.
Movimiento de electrones. El movimiento de los electrones no es un flujo libre,
los electrones tropiezan en su recorrido con los átomos, perdiendo energía de
movimiento y cambiando su camino.
La velocidad de los electrones. Los obstáculos que se oponen al flujo libre de
los electrones reducen notablemente el movimiento de los electrones y su
velocidad.
La velocidad de impulso. En realidad, el efecto de la electricidad se manifiesta
inmediatamente después de la conexión, los electrones son desplazados, por la
energía aplicada, el primer electrón desplaza al siguiente y así sucesivamente.
Esta velocidad de impulso así alcanzada es muy grande, velocidad de la luz
(300.000 Km. por segundo).
La tensión como causa del movimiento de electrones.
La Tensión eléctrica se origina por cargas de distinto potencial, esto es la carencia de
electrones en un punto y el exceso en otro.
Como resultado de la tendencia de las cargas a equilibrarse, da como resultado a
una tensión eléctrica.
Magnitud de las tensiones:
Corazón Humano 0,001 V.
Pila AA: 1.5 V.
Batería de Ni-Cad de Celular: 6 a 7.5 V.
Batería de plomo ácido de automóvil: 12 V.
Red eléctrica domiciliaria: 220 V.
Tubo imagen televisión: 25.000 V.
Red eléctrica de Media Tensión: 12.000 – 23.000 V
Tensión eléctrica:
El movimiento de las cargas es impulsado por la Tensión Eléctrica
Denominación Abreviatura Equivalencia a 1 Voltio
Kilo Voltio KV 1.000
Voltio V 1
Milivoltio mV 0.001
microvoltio uV 0.000.001
Nivel de Voltaje Clasificación
Hasta 1.000 V Baja tensión
Desde 1.000 V a 25.000 V Media Tensión
Desde 25.000 V a 500.000 V Alta tensión
Sobre 500.000 V Extra Alta tensión
La clase de corriente depende de la dirección de los
electrones
Corriente continua. La electricidad en la que se mueven los electrones fluyendo en el conductor en
movimiento oscilatorio se llama, en cambio, electricidad circulante, los electrones fluyen siempre en
la misma dirección, abreviatura CC.
Corriente alterna. Si los polos no son estacionarios y cambian su posición, la dirección de los
electrones también cambian continuamente y con ello la dirección de la corriente de electrones. Esta
corriente se denomina corriente alterna, abreviatura CA.
Intensidad de Corriente.
Sabemos que teniendo una fuente de energía que posee un voltaje o tensión que impulsa un
flujo de electrones por un medio conductor y unido a un consumo, circula una corriente
eléctrica, esta corriente eléctrica posee una cantidad de electrones en circulación, este numero
de electrones en circulación se denomina INTENSIDAD DE LA CORRIENTE, siendo esta la
cantidad de carga que circula por segundo a través de una sección de conductor.
Denominación Abreviatura Equivalencia a 1 Amperio
Kilo Amperio KA 1.000
Amper A 1
Miliamperio mA 0.001
Microamperio uA 0.000.001
Tipo de consumo o carga Potencia en Intensidad de Corriente en
Watt Amperes.
Lampara 100 W 0.45
Plancha 600 W 2.76
Secador de pelo 500 W 2.27
Estufa eléctrica 1.000 W 4.55
Lavadora automática s/calefactor 430 W 1.95
Televisor Color 21” 110 W 0.50
Resistencia Eléctrica.
Un conductor con átomos unidos o ligados frenará considerablemente el flujo de
los electrones y ofrecerá mayor resistencia que un conductor cuyos átomos están
separados entre sí.
Los materiales aislantes con su número muy reducido de electrones libres
presenta por lo tanto una resistencia extraordinariamente grande.
La unidad de medida de la resistencia eléctrica es el Ohm.
Denominación abreviatura Equivalencia a 1 Ohm
Ohmio 1
Kilo Ohm K 1.000
Mega Ohm M 1.000.000
Circuito eléctrico
Un circuito eléctrico se compone de:
La fuente de tensión
Los conductores
La carga o consumo.
Fuente de energía Voltaje Carga
Resistencia
Intensidad de Corriente
Circuito Eléctrico
Ley de Ohm.
Georg Simón Ohm en 1827 determinó que la intensidad de la corriente eléctrica
es directamente proporcional a la tensión aplicada e inversamente proporcional a
la resistencia.
Esto es: La intensidad de la corriente será tanto mayor cuanto mayor
sea la tensión y cuanto menor sea la resistencia.
Conexiones eléctricas de las resistencias o Consumos.
Conexión Serie.
A una fuente de tensión pueden conectarse varias cargas (resistencias) eléctricas,
una de las posibilidades es conectarlas en serie, hecho no frecuente en la practica.
La conexión serie consiste en conectar los componentes uno detrás de otro y los
extremos del primero y el ultimo a los conductores que la conectan a la fuente de
tensión.
Carga 1 Resistencia
Fuente de energía Voltaje Carga 2
Resistencia
Carga 3 Resistencia
Circuito Serie
Fluye la misma intensidad de corriente eléctrica por todas las cargas.
La tensión (Voltaje) es igual a la suma de las tensiones parciales en cada
carga.
La resistencia total es igual a la suma de las resistencias de cada una de las
cargas.
Conexión en Paralelo.
En una conexión en paralelo o en derivación todos los principios y finales de
cada carga o consumo están conectados independientemente y directamente a
la fuente de energía a través de los conductores de alimentación.
Circuito Paralelo
En este tipo de conexión:
La resistencia de cada consumo o carga se encuentra sometida a una misma tensión.
La intensidad de la corriente total es igual a la suma de las diferentes intensidades de
corriente de cada carga.
La resistencia total es siempre menor que la resistencia parcial más pequeña.
Potencia eléctrica.
Todos los consumos o cargas son aparatos destinados a transformar la energía
eléctrica en otro tipo de energía, para efectuar esta conversión efectúan un
trabajo eléctrico.
La potencia eléctrica resulta del producto de la tensión por la intensidad.
WATT = VOLTAJE X INTENSIDAD
Denominación abreviatura Equivalencia a 1 vatio
Mili vatio MW 0.001
vatio W 1
kilovatio KW 1.000
Megavatio MW 1.000.000
Medida del trabajo eléctrico.
El trabajo eléctrico es igual al producto de la potencia eléctrica por el tiempo.
TRABAJO ELÉCTRICO = POTENCIA X TIEMPO
Denominación abreviatura KWH
Vatios - segundo Ws 1/3.600.000
Vatios - hora Wh 0.001
Kilo Vatios Hora KWh 1
CALOR ELÉCTRICO.
La circulación de una corriente eléctrica por un conductor para alimentar una carga
o consumo, genera una cantidad de calor en el, que está en directa relación con la
intensidad de la corriente demandada por la carga o aparato de consumo, efecto
JOULE.
Caída de tensión.
Los materiales de los conductores más utilizados son el cobre (CU) y el aluminio
(AL) y sus aleaciones, cada material tiene una resistencia especifica.
En consecuencia en una línea eléctrica, hay una caída de tensión, la cual será
mayor o menor dependiendo de:
La intensidad de la corriente del consumo.
La resistencia propia del material de los conductores (resistencia especifica
Rho)
La longitud del la línea
La sección de los conductores empleados.
Línea larga
Gran Consumo
220 V 217 V
Sección del conductor pequeña
Otro factor que influye en la caída de tensión, son los contactos o uniones
deficientes en las conexiones de la instalación, o de los artefactos al cable de
alimentación de estos, ello genera una resistencia, que disipa la energía eléctrica
en forma de calor, fundiendo estas uniones o puntos de contacto.
Campo eléctrico.
En todo conductor o parte de un circuito que esté sometido a una tensión
eléctrica, se presentará un fenómeno denominado campo eléctrico, este es un
espacio en el que actúan fuerzas sobre las cargas eléctricas, estas fuerzas tienen
líneas no visibles, cuyo sentido va desde el polo positivo al negativo, a medida
que se incrementa la tensión (Voltaje) estas líneas aumentan.
Campo Magnético.
La Magnetita posee una fuerza de atracción sobre metales como el hierro, acero,
níquel, cobalto y aleaciones que contengan hierro, esta fuerza se denomina
magnetismo.
Electromagnetismo.
Todo conductor por el que circula una corriente eléctrica, generará alrededor de él
un campo magnético, este campo será más intenso si la corriente circulante es
mayor.
Conductor
Líneas de fuerza magnética
Bobina roja conectada a una fuente de corriente alterna genera un campo magnético variable, el
que corta el conductor de la bobina azul e induce en esta una tensión que se registra en el
instrumento.
La tensión inducida por esta causa será tanto mayor si:
Mayor sea el campo magnético y en consecuencia mayor la inducción.
Mayor sea la longitud efectiva del conductor (en forma de bobina ).
Mayor sea la velocidad de desplazamiento del conductor cortando las líneas de fuerza.
Protecciones.
Toda Instalación eléctrica debe diseñarse y construirse con sus
correspondientes dispositivos de protección.
Sobrecarga. Sobre intensidad de corriente al incrementar el
consumo durante un tiempo prolongado y por sobre voltaje, que
supere los valores nominales de la instalación.
Corto Circuitos. Esto es cuando uno o más conductores de distinto
potencial se unen sin la interposición del aislamiento correspondiente,
originando la circulación instantánea de una elevada intensidad de
corriente, origina gran cantidad de calor que normalmente funde las
partes comprometidas en el contacto, genera chispas que pueden dar
origen a llamas con riesgo de incendio.
Fusibles.
El Hilo fusible, constituye el primer elemento de protección utilizado y se
basa en efecto Joule, esto es la temperatura que se origina en el conductor
por el paso de la Intensidad de la Corriente, se construye con un hilo de
sección delgada en un material conductor de fácil fusión, este hilo se calcula
para que soporte la intensidad de corriente máxima permitida en todo el
circuito, siendo la parte más sensible de este, si se sobrepasa la intensidad
nominal a que esta calibrado un hilo fusible determinado durante un valor de
tiempo, este hilo protector se funde interrumpiendo el circuito y dejándolo
en condición de abierto.
Interruptores Termomagneticos.
Este elemento de protección posee:
Un elemento bimetalico, el que en presencia de sobrecargas, se deforma a
medida que aumenta o se mantiene la intensidad de la corriente, originando el
disparo de un mecanismo que interrumpe el circuito.
Una bobina con núcleo de hierro que conforma un electroimán, la que en
presencia de un cortocircuito y por la gran intensidad de corriente de este, se
transforma en un imán que atrae el mecanismo de disparo en forma instantánea,
interrumpiendo el circuito.
Protección Diferencial.
Este protector está diseñado para interrumpir el circuito o instalación y
proteger al usuario de los contactos indirectos con la energía eléctrica de
valores peligrosos, originada por la falla de aislamiento en los artefactos
de consumo, que energizan preferentemente las partes metálicas o
húmedas del artefacto y pueden cerrar el circuito a través del usuario que
lo manipula, de preferencia se utiliza en la protección de los circuitos de
enchufes de las vivienda y en particular de toda la instalación
correspondiente a baños y cocina.
Tierra de servicio.
Es la conexión, a un electrodo de tierra de estaca de cobre debidamente
enterrada realizada del conductor del neutro de la instalación en el lugar más
cercano al tablero de esta instalación. Su función es la de mantener la condición
de línea de neutro evitando sobre voltajes peligrosos que afecten o dañen equipos
conectados a esta instalación. Esta tierra de acuerdo a las Normas Chilenas
Eléctricas debe cumplir con valores de resistencia estandarizados y aceptados, la
aislación del conductor de esta tierra debe ser de color blanco y con una sección
mínima de 10mm2.
Tierra de Protección.
Es la conexión, realizada a través de un conductor que integra la instalación, de
las partes metálicas de los artefactos de consumo a un electrodo de tierra,
mediante una estaca de cobre debidamente enterrada. Su función es la de derivar
cualquier corriente que circule por las cubiertas o partes metálicas de los
artefactos a esta tierra, evitando que circulen por el cuerpo de quien manipula el
artefacto. Esta tierra de acuerdo a las Normas Chilenas Eléctricas debe cumplir
con valores de resistencia estandarizados y aceptados, la aislación del conductor
de esta tierra debe ser de color verde.
Ne
22 0 utr
o
v ol
ts
Fa se SAIME
10 A
Interruptor
Consumo
Tierra de Servicio Tierra de Protección
Instalación Normalizada
cuenta con Tierras de Servicio y
Protección.
Tierra de Protección Tierra de Servicio
Cabe destacar que la mayor parte de los accidentes
relacionados con la electricidad se produce
normalmente en las viviendas debido a:
Una deficiente instalación.
Refuerzo de los fusibles con alambres u
otros elementos conductores.
Sobrecarga en enchufes debido a conexión
de gran cantidad de electrodomésticos en
uno sólo de ellos.
Falta de conexión a tierra (especialmente
en lavadoras o en lugares con pisos húmedos
de baldosas o cemento).
Mal estado de los conductores de los
electrodomésticos.
Fugas en alguna parte de la instalación,
debido normalmente al deterioro de
aislación.
Empalme.
Conjunto de elementos que sirve para conectar una instalación interior
a la red de distribución.
Acometida.
Conductor que une la red de la Empresa con la instalación de la vivienda
y que es parte del empalme.
Medidor.
Aparato que registra la energía consumida, normalmente en Kw/h.
Instalación Interior.
Instalación eléctrica construida en una propiedad particular, ubicada
tanto en el interior del edificio como a la intemperie.
Canalización.
Conjunto formado por conductores eléctricos y los accesorios que aseguran su
fijación y protección mecánicas. Se subdividen en canalizaciones a la vista
(observables a simple vista), embutidas (oculta en muros e inaccesible en forma
directa), ocultas (no visible, pero accesible en toda su extensión y subterráneas
(bajo tierra).
Riesgo Eléctrico
Casa Electrificada.
Dueña de casa, sufrió quemaduras graves
por electrocución, al momento de ......
Es la energización de las partes Alta Prioridad
metálicas (conductoras) de una
•Riesgo de accidente eléctrico.
vivienda, por falla de la
•Responsabilidad del propietario de la
instalación Interior. instalación.
Zona de Riesgos:
INSTALACION PUEDE
• Baño QUEDAR DESCONECTADA
• Cocina
• Lavadero
FORMAS DE TOMAR CONTACTO
CON LA ENERGIA ELECTRICA
Falla
Se entiende por falla la anomalía en una instalación, que puede suponer
corte en el suministro, o bien alteraciones en el funcionamiento normal
en los aparatos receptores por defecto de la instalación interior o
exterior.
•Propias de la Red
•Por Acción de Terceros.
Faenas de
Construcción
Causan interrupciones
por contacto de partes
móviles de grúas o
material movilizado,
con la red eléctrica
Efectos de la caída de un conductor energizado a tierra (concreto)
FIN
