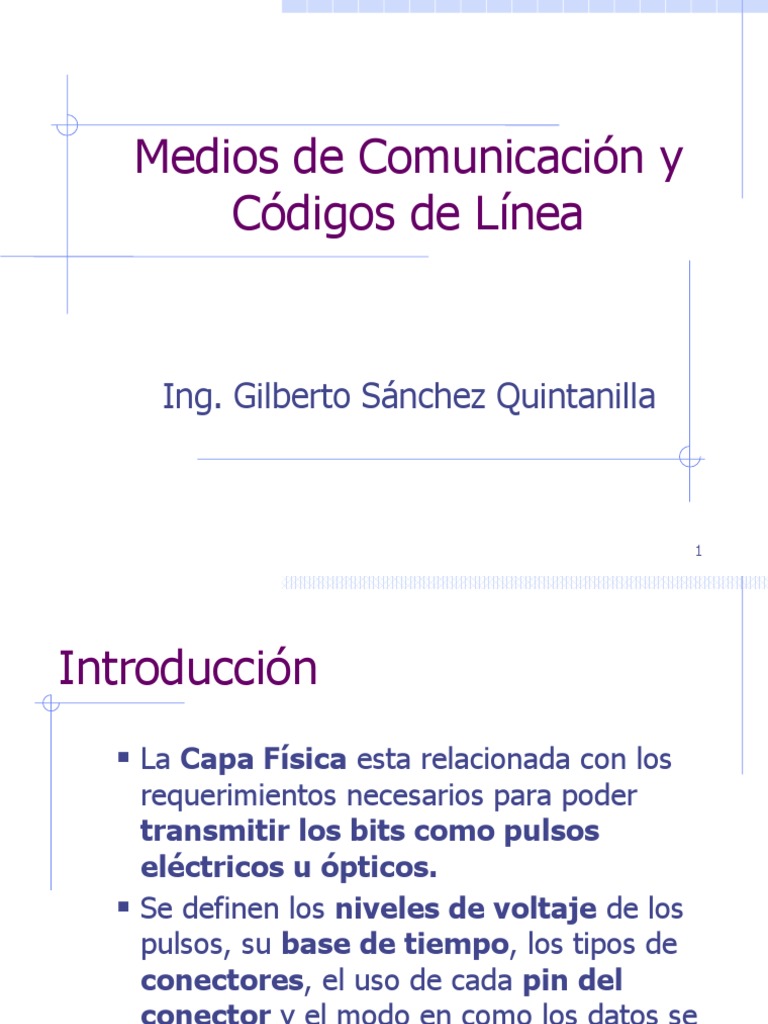

Medios de Comunicación y
Códigos de Línea
Ing. Gilberto Sánchez Quintanilla
1
Introducción
 La Capa Física esta relacionada con los
requerimientos necesarios para poder
transmitir los bits como pulsos
eléctricos u ópticos.
 Se definen los niveles de voltaje de los
pulsos, su base de tiempo, los tipos de
conectores, el uso de cada pin del
conector y el modo en como los datos se
codifican para transmitirlos en el medio.
2
Introducción
Modelo general de los sistemas de
comunicación
Espacio libre (radio),

alambre, fibra óptica, etc.
Transmisor Canal o medio Receptor

(Tx) de transmisión (Rx)
Información o Recuperación de la
inteligencia (voz, información o
audio, video, datos Ruido inteligencia
de computadora,
etc.)
3
Fuente
 Información: Se define como el
conocimiento, la sabiduría o la realidad y
puede ser analógica (continua) o digital
(discreta).
 ¿Cómo recibimos información?
 Televisión
 Internet
 Celulares
 Satélites
 Radio
4
Fuente
 Señal analógica: La voz humana,
información sobre una imagen de video o
música.
video
voz
5
Fuente
 Señal digital: Números codificados en
binario, códigos alfanuméricos, símbolos
gráficos, códigos operacionales del
microprocesador o información de base de
datos. En resumen datos.
Código Morse
Código Binario
6
Fuente
 Para mensajes de voz se utiliza un
micrófono que transforma el sonido en
una señal electrónica de audio.
 Para la televisión se utiliza una camara
que convierte la información luminosa
en una señal de video.
 En sistemas de computo el mensaje se
almacena en memoria y se transmiten
serialmente.
7
Fuente
Señal de voz
 Las señales analógicas de voz con calidad telefónica
contiene frecuencias que van dese casi 300 Hz a 3.4 KHz.
8
Fuente
Música analógica
 La música analógica de alta fidelidad
necesita un intervalo de frecuencias de
alrededor de 20 Hz a 20 KHz.
Señal de video
 Una señal de video analógica con
calidad de radiodifusión comercial por
televisión requiere un intervalo de
frecuencias desde cero a casi 4.2 MHz.
9
Fuente
Fuentes digitales
 Se derivan de señales de audio o video
o consisten de datos (por ejemplo:
caracteres alfanuméricos).
 Pueden tener cualquier ancho de
banda, lo cual depende de la cantidad
de bits transmitidos por segundo (bps)
y del método usado para convertir los
unos y los ceros binarios en señales
eléctricas (codificación).
10
Transmisor
 Convierte la información entregada por
la fuente a una forma mas adecuada para
transmitirse a través de un medio.
 Banda Base
 Modulación
 Multicanalización
11
Canal o medio de comunicación
 Es el medio por el cual la señal
electrónica viaja del origen al destino.
 Conductor eléctrico: Cable coaxial, cable UTP.
12
Canal o medio de comunicación
 Medio óptico: Cable de
fibra óptica
 Espacio libre: Cuando éste es el medio, el sistema

se conoce como Radio Frecuency (RF) o
microondas.
 Otros: Agua (sonar), Tierra (electricidad y sonido
de baja frecuencia) y Líneas de alto voltaje
(transmisión en portadora de corriente, PLC –
Power Line Communications).
13
Receptor
 Es una colección de componentes
electrónicos y circuitos que acepta el
mensaje transmitido del canal y lo
convierte de forma inteligible.
 Banda Base
 Desmodulación
 Desmulticanalización
14
Banda Base
 La señal de información entregada por la
fuente, suele llamarse señal de banda
base.
 Voz: 300 Hz a 3.4 KHz (4 KHz).
 Video: cero a 4.2 KHz (6 MHz).
 Datos: Depende de la velocidad de
transmisión (bps).
15
Banda Base
Transmisión en Banda Base
 Voz en un sistema de telefónico: la señal
electrica de la voz se conecta a los
alambres y se transmite a cierta distancia
hasta el receptor (conmutador o teléfono).
 Datos: La señal de una computadora se
aplica directamente al cable para su
transmisión a otra computadora.
16
Banda Base
Transmisión en Banda Base
 Voz y el video no se puede transmitir en el
espacio libre en banda base.
 Antena de muchos kilometros.
 Simultaneas señales en el medio, se interfieren
unas con otras.
 No habría modo de separarlas y de seleccionar
la señal deseada.
 La señal de banda base (voz, video o
datos) se utiliza normalmente para
modular a otra señal de alta frecuencia.
17
Modulación
 Es el proceso de hacer que una señal de
banda base (voz, datos o video),
modifique a otra señal de más alta
frecuencia (portadora).
18
Espectro en
Modulación Amplitud
frecuencia
w
fm
Amplitud
w
fc
Amplitud
w
fc-fm fc fc+fm
19
Modulación
Amplitud
Banda lateral Banda lateral

inferiror superior
Frecuencia
fc - fm fc fc + fm
Banda lateral inferiror (LSB) = fc - fm

Banda lateral superior (USB) = fc + fm
20
Modulación
Amplitud
Filtro
pasabandas
Frecuencia
fc fc + fm
A la señal modulada se le aplica un filtro pasabanda, para

atenuar la banda de frecuencias lateral inferior y así
únicamente transmitir la señal de banda base, pero
desplazada a la frecuencia fc.
21
Modulación
Objetivo:
 Pasar una señal de banda base (señal
moduladora), de su banda de frecuencia
original a una banda de frecuencia más
alta (portadora).
 La señal resultante se conoce como señal
modulada.
 Este proceso se denomina, transmisión
en banda ancha.
22
Modulación
 En el receptor, la portadora con la señal de
inteligencia (señal modulada) se amplifica y
luego se demodula para extraer la señal de
banda base original.
23
Modulación
 Supongamos que una frecuencia de voz de
4 KHz se transmite por una estación de
radio AM que opera a 1.020 MHz. ¿cuál de
estas frecuencias es
 ¿La frecuencia de información?
 ¿La frecuencia de portadora?
 ¿La frecuencia de banda base?
 ¿La frecuencia de modulación?
24
Modulación
 Del ejercicio anterior calcule el ancho de
banda (AB) de la señal modulada, antes
del filtro.
 Indique la frecuencia de banda lateral

inferior (flsb) y banda lateral superior (fusb).
25
Modulación
 Modulación en frecuencia.
26
Modulación
 Modulación en fase.
27
Multiplexaje
 Un multiplexor convierte las señales
individuales de banda base en una
señal compuesta que se utiliza para ser
enviada a través de un solo medio de
transmisión.
 Hay dos tipos de multiplexores:
 por división de frecuencia (FDM) y
 por división de tiempo (TDM).
28
Multiplexaje
 Multiplexaje en el transmisor
29
Multiplexión
 Demultiplexaje en el receptor
30
FDM
 En FDM (Multiplexaje por División de
Frecuencia) se pretende transmitir
varias señales simultáneamente en un
canal de comunicación.
 Para ello la banda disponible del canal se
divide en subbandas, cada una de las
cuales es asignada a una señal.
 En esta técnica de multiplexaje se usa la
modulación en amplitud para pasar una
señal de su banda de frecuencia original
(banda base) a una banda más alta.
31
FDM
Señal fm1 X F.P.Banda
Amplitud
Portadora wc1
S1 S2 Sn
Señal fm2 X F.P.Banda

Frecuencia
Portadora wc2
Señal fmn X F.P.Banda
Portadora wcn
32
FDM
 Espectro de un sistema telefónico FDM
 El nivel mas bajo de la jerarquía es el grupo,
el cual consta de 12 canales que abarcan un
intervalo de 60 a 108 KHz (conocido como
banco de canales).
Grupo: 12 señales, todas LSB, cada una en una banda de 4 kHz

Amplitud
60 108
Frecuencia (kHz)
33
FDM
 Cinco grupos forman un supergrupo (60
canales).
 Diez supergrupos forman un grupo
maestro (600 canales).
Supergrupo: 5 grupos Grupo maestro: 10 supergrupos

Amplitud
Amplitud
312 552 564 3084


Frecuencia (kHz) Frecuencia (kHz)
34
FDM
 Seis grupos maestros forman un grupo

jumbo (3,600 canales, enlace por satélite).
 Tres jumbo forman un superjumbo (10,800

canales).
35
TDM
 Multiplexaje por División de Tiempo
 TDM tiene su fundamento teórico en el
Teorema de Nyquist.
 El Teorema de Nyquist establece que la
información de una señal con ancho de
banda (frecuencia de la señal - fm , Hz), esta
contenida en las muestras que se tomen de ella
a un régimen de al menos 2fm muestras/seg.
1
Tm 
2 fm
36
TDM
 Muestreo
37
TDM
Cuantificación
38
TDM
Codificación
39
TDM
 Codificación
 Consiste en que cada muestra cuantificada con
un valor, sea codificada con un valor en código
binario.
 Ejemplo:
 1 es 00000001
 127 es 01111111
 253 es 11111101
 254 es 11111110
 255 es 11111111
40
TDM
f m  4 KHz
1 1 1
Tm     125seg
2 f m 2(4 KHz ) 8KHz
8000 muestras / seg codificando 8 bits/muestra
8000 muestras / seg 8 bits / muestra   64000 bits / seg
DS 0  64000 bps  64 Kbps  E 0  64 Kbps
 La señal de voz analógica de 4 KHz es
transformada en una señal digital de 64 kbps, la
cual es llamado canal digital basico de
telefonía DS0 o E0.
41
TDM
 Observé que si se toman 8000 muestras
por segundo, el tiempo entre muestras es
de 125 microsegundos.
 Si se muestrea solo una señal, el
procesador de muestreo estará sin hacer
nada en el tiempo entre muestras de la
señal.
t
125 us 42
TDM
 Entonces, en ese intervalo de 125 us se
pueden muestrear otras señales. Esto
constituye el multiplexaje por división
de tiempo consiste en asignar un
intervalo de tiempo (time slot) a cada señal
que se muestrea.
t
125 us
43
125 us
TDM
 Sistemas de TDM comerciales:
24 canales
Sistema T1
Estados Unidos y Japón
32 canales
Sistema E1
Europa y Resto del Mundo
44
Sistema T1
 Se muestrean 24 señales y cada una se
codifica con 8bits.
Canal 1 Canal 2 Canal 3 - - - - - Canal 24 Trama
 24 canales x 8 bits/canal = 192 bits

 Con el fin de que el receptor sepa dónde
comienza una trama, y pueda así asociar
cada intervalo de tiempo con su canal
correspondiente, a cada trama se le agrega
un bit F (bit de sincronización)
45
Sistema T1
 Con el bit F que se agraga a cada trama,
se tiene 193 bits/trama y dado que se
toman 8000 muestras/seg de cada uno de
los 24 canales, se tiene:
T1 = 193 bits/trama x 8000 muestras/seg

T1 = 1544000 bps =1.544 Mbps
46
Sistema T1
 Para encontrar el bit F en una secuencia de
bits de trama, el receptor busca por una
secuencia definida que se repite cada 12
tramas: 100011011100
1 Trama 1 0 Trama 2 0 Trama 12
Supertrama
47
Sistema T1
 Dentro del conjunto de 12 tramas para
enviar los bits de sincronía, se incluye
información de señalización telefónica,
dentro de los bits menos significativos de
cada canal en las tramas 6 y 12 que indica:
Bit A Bit B Significado

0 0 Teléfono colgado
0 1 Teléfono descolgado
1 0 Teléfono ocupado
1 1 Tonos de marcaje
48
Sistema T1
Canal 1 (time slot 1) Canal 24 (time slot 24)
187
185
186
188
189
190
191
F
1
2
3
4
5
6
7
8
1 1 1
2 0 0
3 0 0
4 0 0
Supertrama
5 1 1
6 1 1
A A
7 0 0
8 1 1
9 1 1
10 1 1
11 0 0
12 0 0
B B
49
Sistema E1
 Se muestrean 30 canales de voz.
 A estos 30 se agregan dos más, uno para
sincronización (canal 0) y otro para
señalización (canal 16).
 Los canales del 1 al 15 y del 17 al 31 para
los canales de datos.
Trama
Canal 0 Canal 1 - - - Canal 15 Canal 16 Canal 17 - - - Canal 31
Sincronía de
Señalización
trama 50
Sistema E1
 El ancho de banda del sistema E1 es:
 64 Kbps X 32 = 2.048 Mbps
 El canal 0 es utilizado para dos propósitos

principales:
 Delimitación del inicio de trama
 Transmisión de mantenimiento de
información
51
Sistema E1
 Delimitación del inicio de la trama.
Para este propósito, en cada trama par en
el canal 0 se tiene un patrón fijo
(10011011), llamada señal de alineación
de trama (FAS). Las tramas que llevan el
FAS son las tramas con número 0, 2, 4,
etc, dentro de una estructura de 16 tramas
llamada multitrama.
52
Sistema E1
 Transmisión de mantenimiento de
información. En cada trama sin FAS (las
impares), el canal 0 porta información de
mantenimiento. Esta información incluye:
 Bit 1 – el bit es llamado bit internacional (I).
Su principal uso es para detectar errores
usando la función opcional CRC-4.
 Bit 2 – Es siempre configurado a 1, un valor
utilizado por el algoritmo de alineación de
trama.
53
Sistema E1
 Bit 3 – Es utilizado como una indicación de
alarma remota (RAI), para notificar al
equipo en el otro extremo que el equipo
local perdió la alineación de la trama, o no
a recibido una señal de entrada.
 Los otros bits, identificados como Sa4
hasta Sa8, son designados bits nacionales,
y están realmente disponibles para los
usuarios, siempre que se alcance un
acuerdo en cuanto a su uso.
54
Sistema E1
Formato de la trama E1/32 canales
55
Sistema E1
 Los bits A, B, C y D de la primera mitad del
canal 16 se usan para señalización del
canal de datos N y los siguientes cuatro
para la señalización del canal N+1.
 Se agrega una trama, para sincronizar el
receptor con el canal de señalización
(trama 0), por lo que la supertrama se
compone de 16 tramas.
56
TDM
 Se usa principalmente para las
comunicaciones digitales.
 Se permite que cada señal de información
utilice todo el ancho de banda disponible,
pero solo durante parte del tiempo.
 El muestreo por sí mismo no implica
transmisión digital, pero en la práctica el
muestreo y la digitalización se dan al mismo
tiempo.
 En telefonía se utiliza TDM.
57
TDM
 Actualmente, en el ámbito de sistemas
digitales se tienen diversos estándares de
velocidad en Japón, los Estados Unidos,
Canadá y Europa.
 Cada vendedor emplea técnicas propias
para transportar información, de modo que
la única forma de conectar equipos de
vendedores diferentes era convertir a
sistemas básicos como T1 y E1.
58
TDM
Japón Resto del Mundo
97 Mbps 140 Mbps E4
EUA y
Canadá
32 Mbps T3 45 Mbps 34 Mbps E3
T2
6.3 Mbps 8 Mbps E2
T1 1.5 Mbps
Nivel básico 2 Mbps E1
59
Multiplexión PDH, sistema internacional (ITU-T)
4 0
5 1
4:1 7 6 5 4 3 2 1 0 4:1 4:1
6 2
8,448 Mb/s 34,368 Mb/s 139,264 Mb/s
7 3
4 * 2,048 Mb/s
Sale un E2 Sale un E3 Sale un E4
Entran 4 E1 Entran 4 E2 Entran 4 E3
Multiplexión PDH, sistema americano (ANSI)
4 0
5 1
4:1 7 6 5 4 3 2 1 0 7:1 7:1
6 2
6,312 Mb/s 44,736 Mb/s 274,176 Mb/s
7 3
4 * 1,544 Mb/s
Entran 4 T1 Sale un T2 Sale un T3 Sale un T4
Entran 6 T2
Entran 7 T3
60
TDM en telefonía
 Jerarquía Digital Norteamericana (NADH)
Señal Digital Portadora T Velocidad de Numero de Numero de

transmisión de canales DS-0 canales DS-1
datos (Mbps) multiplexados multiplexados
DS-0 ----- 0.064 1 -----
DS-1 T1 1.544 24 1
DS-1C T1C 3.152 48 2
DS-2 T2 6.312 96 4
DS-3 T3 44.736 672 28
DS-4 T4 274.176 4032 168
61
TDM en telefonía
 Sistema de Portadora-E europeas
Portadora Velocidad Número de Número de Número de Número de Número de
E de canales de canales E1 canales E2 canales E3 canales E4
transmisión 64 Kbps
de datos
(Mbps)
----- 0.064 1 ----- ----- ----- -----
E1 2.048 30 1 ----- ----- -----
E2 8.448 120 4 ----- ----- -----
E3 34.368 480 16 4 ----- -----
E4 139.264 1920 64 16 4 -----
E5 565.148 7680 256 64 16 4
62
TDM en telefonía
 Debido a la imposibilidad de conectividad a altas
velocidades, Estados Unidos desarrollo un
estandar llamado SONET (Synchronous
Optical Network), cuyo objetivo es permitir la
interconexión de equipos de fibra óptica de
vendedores diferentes.
 SONET es un estándar para enlazar sistemas de
fibra óptica. Internacionalmente es conocido como
SDH (Synchronous Digtal Hierarchy)
63
TDM en telefonía
 SONET establece:
 Formato de multiplexaje estándar usando
cualquier número de señales de 51.84 Mbps
como bloque de construcción.
 Señal óptica: OC-n (Optical Carrier)
 Señal eléctrica: STS-n (Synchronous Transport
Signal)
 SDH establece:
 El nivel más bajo es de 155.52 Mbps
 STM-n (Synchronous Transport Module)
64
TDM en telefonía
OC-n STS-n STM-n Velocidad Número de Número de Número de
de canales canales canales
transmisión DS-0 DS-1 DS-3
de datos
(Mbps)
OC-1 STS-1 ----- 51.84 672 28 1
OC-3 STS-3 STM-1 155.52 2016 84 3
OC-9 STS-9 STM-3 466.56 6048 252 9
OC-12 STS-12 STM-4 622.08 8064 336 12
OC-18 STS-18 STM-6 933.12 12096 504 18
OC-24 STS-24 STM-8 1244.16 16128 672 24
OC-36 STS-36 STM-12 1866.24 24192 1008 36
OC-48 STS-48 STM-16 2488.32 32256 1344 48
OC-96 STS-96 STM-32 4976.64 64512 2688 96
OC-192 STS-192 STM-64 9953.28 129024 5376 192
65
Medios de transmisión
 Medios guiados
 Cable UTP (Unshielded Twisted Pair – Par Trenzado no
Blindado)
 Cable STP (Shielded Twisted Pair – Par Trenzado
Blindado)
 Cable FTP (Foil Screened Twisted Pair – Par Trenzado
Blindado General)
 Cable coaxial
 Fibra Óptica
 Medios no guiados
 Todos los medios que utilicen como conductor el
espacio libre (Satélite, Micoondas, RF, etc).
66
Medios de transmisión
Velocidad de propagación de las
ondas electromagnéticas
Medio Velocidad
(Km/s)
Vacío o 300.000
aire
Cobre 200.000 (aprox.)
Fibra 180.000 (aprox.)
Óptica
La velocidad de propagación impone un retardo
mínimo en la transmisión de información; además
hay que contar el que introducen los equipos 67
Medios de Transmisión
Par de hilos de cobre trenzados
 Las comunicaciones telefónicas se iniciaron
y crecieron usando como medio de
transmisión un par de hilos de cobre.
 Con el tiempo los hilos se trenzaron con el
fin de reducir la interferencia eléctrica,
pues dos hilos en paralelo constituyen una
antena simple.
68
Cable de par trenzado
 Si los dos cables son paralelos, el cable más
cercano a la fuente de ruido tiene más
interferencia y termina con un nivel de tensión más
alto que el cable que esta más lejos, lo que da
como resultado cargas distintas y una señal
dañada.
69
 Sin embargo, si los dos cables están trenzados
entre si en intervalos regulares (entre 2 y 12
torsiones por pie – 30.48 cm), cada cable esta
cerca de la fuente de ruido durante la mitad del
tiempo y lejos durante la otra mitad.
70
 Actualmente todas las redes telefónicas
que llegan a los hogares y las redes de voz
y datos dentro de los edificios de las
empresas, están diseñadas en un
porcentaje muy alto con base en pares de
hilos de cobre.
 El cable de par trenzado se presenta en
dos formas:
 Sin blindaje (UTP)
 Blindado (STP)
71
Cable de par trenzado sin blindaje (UTP)
 Unshielded Twisted Pair
 Su rango de frecuencias es adecuado para
transmitir voz y datos.
100 Hz 5 MHz
Rango de frecuencias para un cable de par trenzado
72
 Un par trenzado esta formado por dos
conductores
 Los colores se usan tanto para identificar

los hilos específicos de un cable.
73
 La EIA, ha desarrollado estándares para
graduar los cables UTP según su calidad.
 Las categorías se determinan según la
calidad del cable, que varia desde 1 hasta
7 actualmente:
 Categoría 1: Adecuado para transmitir voz; no
es adecuado para transmitir.
 Categoría 2: Cable de bajo rendimiento; usado
para voz y transmisión de datos a baja
velocidad; tiene capacidad de hasta 4 Mbps
74
 Categoría 3: Usado para transmisión de datos y
voz; clasificado a 10 MHz; grado-voz; puede usarse
para Ethernet, Fast Ethernet y Token Ring.
voz; clasificado a 20 MHz; puede usarse para la
Ethernet, Fast Ethernet y Token Ring.
voz; clasificado a 100 MHz; adecuado para la
Ethernet, Fast Ethernet, Gigabit Ethernet, Token
Ring y ATM a 155 Mbps.
75
 Categoría 5e: Igual que categoría 5; clasificado a
200 MHz.
 Categoría 6: Clasificación a 250 MHz, adecuado
para la Ethernet, Fast Ethernet y Token Ring.
Debera manejar video de banda ancha de 550 MHz
y ATM de 622 Mbps, 1.2 Gbps y 2.4 Gbps.
 Categoría 6e: Igual que categoría 6, propuesto
para ser incluido en el ISO/IEC 11801.
 Categoría 6 (STP): Cable STP, clasificado a 600
MHz.
76
 Categoría 7: Clasificación a 600 MHz, velocidades
superiores a la categoría 6.
 Categoría 7f: Similar a la categoría 7.
77
 STP (Shielded Twisted Pair)
 Tienen una funda de metal o un
recubrimiento de malla entrelazado que
rodea cada par de conductores aislados.
 La cáscara de metal evita que penetre el
ruido electromagnético.
78
 Cada cable consta de un numero de par de
hilos trenzados.
79
 Para un cierto tipo de conector RJ-45, RJ-
11, etc.
 La conexión entre conectores puede ser
cruzada o recta.
80
 Configuración del conector RJ-45 y el cable
UTP
El conector RJ-45 consta de 8

pines que son numerados del
1 al 8.
81
 Formación de pares en el conector RJ-45
Par 1: pin 1 y pin 2

82
 Cada par de hilos trenzados es asociado
con un par de pines en el conector.
La asociación dependerá
de la configuración que se
este manejando.
•Conexión cruzada
•Conexión recta
83
 Configuración cruzada
 Esta configuración es utilizada cuando dos
terminales se conectan directamente.
Terminal A Terminal B
NIC NIC
UTP en configuración cruzada
84
 Configuración cruzada
1 (Tx+) 1 (Tx+)
2 (Tx-) 2 (Tx-)
3 (Rx+) 3 (Rx+)
4(Tx/Rx) 4(Tx/Rx)
5(Rx/Tx) 5(Rx/Tx)
6 (Rx-) 6 (Rx-)
7(Tx/Rx) 7(Tx/Rx)
8(Rx/Tx) 8(Rx/Tx)
85
 Configuración recta
 Esta configuración es utilizada cundo dos
terminales se conectan a través de un
dispositivo de conectividad.
 El dispositivo realiza el cruce de los cables.
NIC HUB NIC
UTP en configuración recta 86

 Configuración recta
Terminal A HUB Terminal B
1 (Tx+) 1 (Tx+) 1 (Tx+) 1 (Tx+)

2 (Tx-) 2 (Tx-) 2 (Tx-) 2 (Tx-)
3 (Rx+) 3 (Rx+) 3 (Rx+) 3 (Rx+)
4(Tx/Rx) 4(Tx/Rx) 4(Tx/Rx) 4(Tx/Rx)
5(Rx/Tx) 5(Rx/Tx) 5(Rx/Tx) 5(Rx/Tx)
6 (Rx-) 6 (Rx-) 6 (Rx-) 6 (Rx-)
7(Tx/Rx) 7(Tx/Rx) 7(Tx/Rx) 7(Tx/Rx)
8(Rx/Tx) 8(Rx/Tx) 8(Rx/Tx) 8(Rx/Tx)
87
Cable coaxial
 Transporta señales con rangos de
frecuencia más altos que los cables de
pares trenzados.
100 KHz 500 MHz

Rango de frecuencias para un cable de par trenzado
88
Cable coaxial
 El cable coaxial tiene un núcleo conductor central
formado por un hilo sólido, recubierto por un
aislante de material dieléctrico, recubierto por una
hoja exterior de metal conductor o malla.
 El conductor exterior esta cubierto por un escudo
aislante.
89
Cable coaxial
 Estándares de cable coaxial
 RG-8: Usado en Ethernet de cable grueso.
 RG-9: Usado un Ethernet de cable grueso.
 RG-11: Usado en Ethernet de cable grueso.
 RG-58: Usado en Ethernet de cable fino.
 RG-59: Usado para TV.
90
Fibra Optica
Naturaleza de la luz
 La fibra óptica esta hecha de plástico o de
cristal y transmite las señales en forma de
luz.
 La luz es una forma de energía
electromagnética que alcanza su máxima
velocidad en el vació: 3 x 108 m/s.
 La velocidad de la luz depende del medio
por el que se propaga (cuando más alta la
densidad del medio, más baja es la
velocidad).
91
Fibra Optica
 La luz es un tipo de onda electromagnética
y se clasifica por su longitud de onda en el
espectro electromagnético.
c
  Tc 
f
Donde: c = velocidad de la luz: 3 x 108 m/s
 = longitud de onda en micras
f = frecuencia en Hz
92
Fibra Optica
 Rangos de frecuencias y longitudes de
onda.
 Microondas: 1x109 a 3x1011 Hz
 300,000 micras a 1,000 micras
 Infrarrojo: 3x1011 a 5x1014 Hz
 1,000 micras a 0.6 micras
 Luz visible: 5x1014 a 7.7x1014 Hz
 0.8 micras a 0.38 micras
 Ultravioleta: 7.7x1014 a 1x1016 Hz
 0.38 micras a 0.03 micras
93
Fibra Optica
 La fibra óptica esta construida de fibra
de vidrio de silicio.
 Las fibra de vidrio silicio no es muy
buena transmisora de luz en la región
visible, porque la atenuación es muy
grande, pero para las señales del
infrarrojo hay tres regiones de longitud
de onda en las cuales el vidrio es
relativamente eficiente.
94
Fibra Optica
 Estas regiones son llamadas ventanas de
transmisión.
 Es necesario señalar que la atenuación de
una fibra depende de la longitud de onda
de la señal de luz que se transmita.
Longitud de onda en Atenuación
micras (dB/Km)
0.85 2.0
1.30 0.35
1.55 0.20
95
Fibra Optica
Ventanas de transmisión
96
Fibras Opticas
 Esto quiere decir que en un sistema de
fibra óptica de 1.55 micras y con una
atenuación neta de 20 dB se pueden
colocar repetidores cada 100 Km.
 Una fibra operando a 1.55 micras de
longitud de onda tiene un anche de banda
potencial de 20,000 GHz, lo cual es
suficiente para transmitir 312 millones de
canales de 64 Kbps.
97
Fibras Opticas
Indice de refracción
 La velocidad en el espacio libre viaja a una
velocidad de 3x108 m/s.
 Cuando entran a un determinado medio
desde el espacio libre, la luz cambia de
velocidad y el rayo se refracta o dobla.
Espacio libre Medio

98
Fibra Optica
 El factor por el cual cambia de
velocidad la luz al entrar a un medio
desde el espacio libre es el llamado índice
de refracción.
c
n
v
Donde: c = velocidad de la luz en el espacio libre.
v = velocidad de la luz en el medio.
n = índice de refracción del medio.
99
Fibra Optica
 Puesto que v nunca es mayor que c, n es
siempre mayor o igual a 1.
Medio n v(m/s)
Vacío 1.0 300x106
Aire 1.0003 299.9x106
Agua 1.33 255.56x106
Vidrio 1.46 – 1.96 205.48x106 -
156x106
Diamante 2.42 123.97x106
Silicio 3.4 88.23x106
Arseniuro de 3.6 83.33x106
galio 100
Fibra Optica
Ley de Snell
 Dado que la velocidad de la luz cambia de
pasar de un medio a otro, parte del rayo
que incide en la frontera del medio se
refleja y parte se refracta.
 En óptica, la ley de reflexión establece que
el plano de incidencia contiene al rayo
incidente (i), al rayo reflejado (r), al rayo
refractado (t) y a la normal, y que el
angulo de reflexión y el angulo de
incidencia son iguales
i   r
101
Fibra Optica
Plano de incidencia
Frontera
Rayo
reflejado
Rayo
refractado
r t
Normal
i i ángulo de
incidencia
Rayo
incidente r ángulo de
reflexión
Medio 1 Medio 2
n1 n2 t ángulo de
refracción
102
Fibra Optica
 La ley de Snell nos dice que si el rayo de
luz que incide en la frontera se refracta, la
dirección del rayo esta dada por:
n1sen i  n2 sen t
103
Fibra Optica
 Caso 1: Calcule el ángulo de refracción, de un
rayo de luz que incide en la frontera con un
ángulo de 45º, si el índice de refracción del
medio 1 es 1.42 y el del medio 2 es 1.46.
Medio 1 Medio 2
n1 n2
t =?
Normal
i =45º
Rayo
incidente
104
Fibra Optica
 Solución del problema
n1sen i
sen t 
n2
1  n1sen i 
 t  sen  
 n2 
1  1.42 sen45º 
 t  sen  
 1.46 
 t  43.44º
105
Fibra Optica
 De este resultado se observa que si n1 < n2
el rayo refractado se dobla acercándose a la
normal Frontera
Rayo
refractado
t=43.44º
Normal
i =45º
Rayo
incidente
Medio 1 Medio 2
106
n1 n2
Fibra Optica
 Caso 2: Calcule el ángulo de refracción, de un
rayo de luz que incide en la frontera con un
ángulo de 45 grados, si el índice de refracción
del medio 1 es 1.46 y el del medio 2 es 1.42.
Medio 1 Medio 2
n1 n2
Normal
i =45º
Rayo
incidente
107
Fibra Optica
 Solución del problema
n1sen i
sen t 
n2
1  n1sen i 
 t  sen  
 n2 
1  1.46 sen45º 
 t  sen  
 1.42 
 t  46.76º
108
Fibra Optica
 De este resultado se observa que si n1 > n2
el rayo refractado se dobla alejandose de la
normal Frontera
Rayo
refractado
t=46.76º
Normal
i =45º
Rayo
incidente
Medio 1 Medio 2
109
n1 n2
Fibra Optica
 La fibra óptica esta constituida de un
núcleo y un revestimiento hechos de vidrio
o plástico. Núcleo
Revestimiento
Buffer
Carcasa
exterior
110
Fibra Optica
 El índice de refracción del núcleo (core) y
del revestimiento (cladding) deben tener
un índice de refracción distinto.
 En la fibra óptica, los rayos de luz deben
viajar a través del núcleo desde el origen al
destino.
núcleo(n1)
Revestimiento(n2)
111
Fibra Optica
 El objetivo principal en la fibra óptica, es
que exista una reflexión total de luz en la
frontera que se forma entre el núcleo y el
revestimiento.
Revestimiento (n2)
Núcleo(n1)
Reflexión
total
112
Fibra Optica
 Cuando se refracta un rayo de luz al
revestimiento, esta rayo de luz es
considerado como perdida en la
transmisión.
Rayo de luz
Revestimiento (n2)
Núcleo(n1)
No existe
reflexión
total
113
Fibra Optica
 Si utilizáramos el caso 1 para diseñar una
fibra óptica tendríamos lo siguiente.
Medio 1
Frontera
Medio 2
n1 n2 n1sen i
Rayo sen t 
refractado n2
t=43.44º 1  n1sen i 
 t  sen  
Normal  n2 
1  1.42sen89º 
i =89º  t  sen  
 1.46 
Rayo
incidente  t  76.50º 114
Fibra Optica
 Como se puede observar en el resultado
del problema anterior, si aplicamos el caso
1 donde el índice de refracción del núcleo
(n1) es menor al índice de refracción del
revestimiento (n2), por más que
inclináramos el rayo de luz para tener una
reflexión total, no serviría, pues siempre
existiría luz que se refractaria al
revestimiento.
115
Fibra Optica
 Si utilizáramos el caso 2 para diseñar una
fibra óptica tendríamos lo siguiente.
Medio 1
Frontera
Medio 2
n1 n2 n1sen i
Rayo sen t 
refractado n2
 n1sen i 
 t  sen 
1

Normal  n2 
1  1.46sen89º 
i =89º  t  sen  
 1.42 
Rayo
incidente  t  No existe 116
Fibra Optica
 Cuando n1 es mayor que n2, no existe una
rayo de luz que se refracte al
revestimiento, y por lo tanto hay una
reflexión total.
Revestimiento (n2)
Núcleo(n1)
117
Fibra Optica
 Cuando el ángulo de refracción es
exactamente de 90º, la luz no entra al
segundo medio, si no que se refleja a lo
largo de la frontera entre los dos medios
 Cuando esto ocurre, al ángulo de
incidencia se le conoce como ángulo
critico.
 Esto solo ocurre cuando n1 > n2
118
Fibra Optica
Angulo crítico.
Frontera
Rayo refractado
por la frontera
t
Normal
c
Rayo
incidente
Medio 1 Medio 2
n1 n2
119
Fibra Optica n1sen  i  n2 sen  t
donde :  t  90º
y i  C
Frontera
entonces :
Rayo refractado
por la frontera n1sen  C  n2 sen 90º
donde : sen 90º  1
t=90º
Normal n1sen  C  n2
c n2
sen  C 
Rayo
n1
incidente
 n2 
1
Medio 1 Medio 2
 C  sen  
n1 n2  n1 
120
Fibra Optica
Angulo crítico
 Se deduce:
 Si el ángulo de incidencia es menor al ángulo
crítico, la luz se refracta en el segundo medio
(lo que se considera como perdidas en fibra
óptica).
 Si el ángulo de incidencia es mayor que el
ángulo crítico, toda la luz es reflejada y el
ángulo de incidencia es igual al ángulo de
refracción. Por lo tanto existe una reflexión
total.
121
Fibra Optica
Angulo de aceptación
 Cuando se envía un rayo de luz al núcleo
de la fibra óptica, esto se realiza desde el
aire.
 Por lo cual este rayo de luz se debe enviar
con una inclinación, de tal forma que
cuando entre al núcleo de la fibra, este
rayo de luz incida en la frontera del núcleo
y el revestimiento con un ángulo mayor al
ángulo critico.
122
Fibra Optica
Aire Revestimiento (n2)
(na=1)
Núcleo (n1)
C
90º-C 90º
a
123
Fibra Optica
na sen a  n1sen(90º  C )  n22 
donde : sen(90º  C )  cos C sen a  n1 1  2 
 n1 
y na  1
sen a  n1 cos C  n 2

sen a  n1 1  2 
2 2
donde : sen2 C  cos2  C  1  n1 

por lo tanto : cos C  1  sen  
2
C 2 n 2 2
1 n2
sen a  n1  2

sen a  n1 1  sen2 C  n1
n 2
donde : sen2 C  22
sen a  n12  n22
n1
 a  sen 1 n12  n22
124
Fibra Optica
Angulo de aceptación
 Es el ángulo más grande posible con el que
la luz puede ser lanzada en el núcleo y ser
todavía guiada en la fibra óptica.
125
Fibra Optica
Apertura Numérica
 Al seno del ángulo de aceptación se le
llama apertura numérica (AN), y es la
habilidad de la fibra óptica para
captar la luz.
 Entre más grande sea la apertura
numérica, más grande será la cantidad de
luz aceptada por la fibra.
AN  sen a  n2
1
2
n
2  126
Fibra Optica
 Ejemplo: Un rayo de luz que entra desde el
aire a una fibra con un indice de refracción
del nucleo de 1.5 y del revestimiento de
1.48. Encuentre:
 A) ángulo critico
 B) ángulo de aceptación.
127
Fibra Optica
Propagación de la luz
 La propagación de la luz a través de la
fibra óptica depende de dos factores:
 a) Tamaño de la fibra
 b) Material de la fibra
128
Fibra Optica
Tamaño de la fibra
 El tamaño ha sido estandarizado según las
siguientes magnitudes de núcleo y
revestimiento.
129
Fibra Optica
Material de la fibra
 También los materiales que se usan como
vidrio o plástico tienen los siguientes
índices de refracción.
130
Fibra Optica
 Vidrio/vidrio. Los índices de refracción del
núcleo y revestimiento se graduan
agregando impurezas. Por ejemplo:
 Se usa germanio y fósforo para aumentar el
índice de refracción.
 Se usa boro y fluoruro para disminuir el índice
de refracción.
131
Fibra Optica
 Vidrio/plástico. Se emplean en
aplicaciones con longitudes del canal de
comunicación de unos pocos cientos de
metros, pues su atenuación es del orden
de 8 dB/km.
 Plástico/plástico. En estas fibras se
tienen tamaños comunes expresados en
micras de 980/1000, 490/500, y 240/250.
Donde la atenuación es del orden de 120 a
160 dB/Km para longitudes de onda de
0.65 a 0.67 micras.
132
Fibra Optica
Modos en la fibra óptica
 Cada rayo de luz que entra en la fibra
óptica es referido como un modo. El
número de modos que una fibra puede
propagar es descrito por el factor V.
 El parámetro V recibe el nombre de
anchura normalizada de la guía, dado que
es proporcional a la anchura del diametro.
133
Fibra Optica
 
V  2   AN
 
donde :
 es el radio del nucleo en micras
 es la longitud de onda en micras
AN es la apertura numérica
Si V  2.405 monomodo
Si V  2.405 multimodo
134
Fibra Optica
 Tipos de fibras ópticas
 Monomodo
 Multimodo step index (índice de un solo paso)
V2
M
2
 Multimodo grade index (índice gradual)
V2
M
4
135
Fibra Optica
Fibra Monomodo
 Núcleo de 2 a 15 micras
 Láser
 AB = 3 GHz
 Cable submarino
 Costo muy alto
136
Fibra Optica
Fibra Multimodo Step Index
 Láser o LED (Light-emitting diode)
 AB = 200 Mhz – 3 GHz
 Enlace de datos
 Costo alto
137
Fibra Optico
Fibra Monomodo y Multimodo
138
Fibra Optica
Fibra Multimodo Grade Index
 Láser o LED
 AB = 200 MHz
 Enlace de datos
 Costo alto
139
Fibra Optica
Fibra Multimodo Grade Index
140
Fibra vs cobre
Se recomienda utilizar fibra cuando:
 Se conectan edificios diferentes (posible diferencia de
potencial entre tierras)
 Se prevé utilizar velocidades altas o muy altas (valorar en
ese caso el uso de fibras monomodo)
 Se quiere cubrir distancias de más de 100 m
 Se requiere máxima seguridad frente a intrusos (la fibra no
puede ‘pincharse’)
 Se atraviesan atmósferas corrosivas
 Se corre el riesgo de tener fuerte interferencia
electromagnética
Si no se da ninguno de estos factores es preferible
utilizar cobre, ya que los equipos de emisión
recepción son más baratos
141
Fibra Optica
 Problema: Encuentre el número de modos
que puede transmitir una fibra óptica de
8/125 micras, si se desea transmitir a una
longitud de onda de 1.55 micras. Los
indices son 1.48 y 1.46.
142
Fibra Optica
 Del problema anterior se concluye que en
una fibra monomodo se puede transmitir
más de un rayo de luz.
143
Transmisión de datos
Muchas señales utilizadas en las
comunicaciones modernas son digitales.
Digitalizar una señal suele dar como
resultado una mejor calidad en la
transmisión.
 Reducción de la distorsión.
 Mejora en la relación señal a ruido.
144
Comunicación analógica y digital
Transmisión de señal analógica
y en banda base.
Canal de
Fuente banda base Destino
analógica analógico
145
Transmisión analógica utilizando modulación
y desmodulación.
Canal
analógico
Fuente Modulador Demodulador Destino
analógica (Transmisor) (Receptor) analógico
146
Señal digital transmitida en canal digital
Canal
digital
Fuente Codificador Decodificador
Destino
digital digital
147
Señal digital transmitida por módem
Canal
analógico
Fuente MODEM MODEM
Destino
digital digital
148
Señal analógica transmitida digitalmente
Canal
Conversión
digital Descodificación
Fuente y Conversión
Destino
A/D y
analógica D/A analógico
codificación
149
Señal Analógica Digitalizada y transmitida
por módem
Canal
Conversión analógico
Fuente A/D y
MODEM
analógica codificación
Canal
analógico Descodificación
MODEM y conversión
Destino
D/A analógica
150
 La transmisión analógica de señales
analógicas como la voz tiene sentido.
 Es más simple que convertir a señal digital
y luego volverla a su estado original.
 De manera similar, las señales que
empiezan como digitales, como el
contenido de memoria de computadora,
debe mantenerse en forma digital
151
 Los sistemas digitales no son inmunes al
ruido y a la distorsión, pero es posible
reducir su efecto.
 Ejemplo: Suponga que un transmisor

genera 1 V para un uno binario y 0 V para
un cero binario. En el receptor que cuenta
con un umbral de decisión en 0.5 V
152
Señal digital que envía el Transmisor
Señal recibida con ruido agregado y distorsión
153
 La señal perfectamente recibida podría
utilizarse para generar un nuevo tren de
pulsos que se enviaría por el canal.
Señal Señal
distorsionada regenerada
Receptor Transmisor
Repetidor regenerativo
154
 Un Repetidor Regenerativo no sólo no
agregó distorsión propia, sino que
también eliminó los efectos del ruido y la
distorsión que agregó el canal antes del
repetidor.
 Otras de las ventajas de la comunicación
digital son la conveniencia de la
multiplexión y la conmutación.
155
 Las únicas desventajas reales en los
sistemas digitales son su mayor
complejidad y que requieren un ancho de
banda de transmisión más grande.
 Los errores nunca se eliminan por
completo, por ello incluso hay técnicas
para detectar y corregir algunos errores.
156
Señal digital como se transmite
Señal digital recibida con ruido y

distorsión en exceso.
157
Capacidad de canal
 Establece que la cantidad de
información que se envía en un instante
dado, es proporcional al Ancho de Banda
del canal.
158
Capacidad de canal
 1o. Ignorando el ruido, hay un limite con
respecto a la cantidad de datos que pueden
enviarse en un determinado ancho de banda.
Este limite se establece mediante el teorema de
Shannon-Harley:
C  2 B log 2 M
C  capacidad de información (de canal) en bits por segundo
B  ancho de banda del canal en hertz
M  número de niveles transmiti dos
159
 Suponga que por un canal pasa la frecuencia 0
hasta alguna frecuencia máxima B.
 Se transmite una señal binaria simple que

consiste en unos y ceros alternados. 1V es un
1601
 La onda cuadrada con una frecuencia igual a la

mitad de la tasa de bits, puesto que en cada
ciclo hay dos bits.
161
 Para una tasa de bits de 2B, la frecuencia de la
señal de entrada será B.
 Con ello el receptor podrá distinguir un uno de
un cero, y se transmitirá la información. Así
que, con la información binaria, la capacidad
de canal es:
C = 2B
162
 Parecería que cualquier cantidad deseada de
información podría transmitirse en un
determinado canal simplemente incrementando
el número de niveles.
163
 Esto no es posible debido al ruido.
 Mientras más niveles haya, más cerca estan y
hay más probabilidades de que el ruido cause
que el receptor confunda un nivel por otro.
 Por lo tanto, para un nivel de ruido, habrá una
tasa máxima de datos que no pueden
excederse sin tener error.
 Limite de Shannon:
C = B log2(1 + S/N)
164
 Ejemplo: Una línea telefónica tiene un ancho
de banda de 3.2 KHz y una relación señal a
ruido de 35 dB. Por esta línea se transmite una
señal por medio de un código de cuatro
niveles. ¿cuál es la tasa teórica de datos?
165
Códigos de Línea
 Los pulsos de datos digitales salen de la
fuente en código NRZ (Non Return Zero)
 El problema con este tipo de código es que
si hay una secuencia grande de bits 1 o de
bit 0 no hay transición de nivel alto a nivel
bajo o vicebersa, lo que dificulta que el
receptor pueda sincronizarse con el
transmisor.
166
Códigos de Línea
 Para evitar este problema y proporcionar
ayuda al receptor para sincronizarse con el
transmisor se usa un codificador de línea.
Código Señal
NRZ codificada
Fuente Codificador
de línea
167
Códigos de Línea
 Código NRZ (Non Return to Zero)
 En el código NRZ no hay retorno a cero en toda
la duración del bit “1”.
 No proporciona ninguna ayuda para la
sincronización, ni para la detección de errores,
ya que no hay transiciones.
 Tiene componentes de corriente directa, lo cual
dificulta el acoplamiento usando
transformadores.
168
Códigos de Línea
169
Códigos de Línea
 Código RZ (Return to Zero)
 El código RZ tiene los mismos defectos que el

código NRZ, aunque en el hay un retorno a
cero a la mitad de la duración del bit “1”.
170
Códigos de Línea
171
Códigos de Línea
 Código Manchester
 Es un tipo de código bifásico, que es empleado
en la codificación de línea de una red Ethernet.
 Representa un nivel “1” con un nivel alto en la
primera mitad del bit, y un nivel bajo durante
la segunda mitad del bit.
 Representa un nivel “0” con un nivel bajo en la
primera mitad del bit, y un nivel alto durante la
segunda mitad del bit.
 Mayor ancho de banda, ayuda para que el
receptor se sincronice y detección de errores si
existe ausencia de transición.
172
Códigos de Línea
173
Códigos de Línea
 Manchester Diferencial
 Este código es usado por las redes de área
loca, con tecnología Token Ring.
 En un bit “1” no hay transición al comienzo y el
bit se representa por un nivel alto o bajo en la
primera mitad del bit, y un nivel contrario
durante la segunda mitad.
 En un bit “0” hay transición al comienzo del bit
y se representa por un nivel alto o bajo la
primera mitad del bit, y un nivel contrario en la
segunda mitad del bit.
174
Códigos de Línea
175
Códigos de Línea
 Código Bipolar
 En el código bipolar un bit “0” se representa
por un nivel de cero volts.
 Un nivel “1” por un nivel alto positivo la
primera mitad del bit y un nivel cero la
segunda mitad.
 El siguiente bit “1” en la secuencia del mensaje
se representa por un nivel negativo la primera
mitad del bit, y un nivel cero la segunda mitad.
 No hay componentes de CD y hay ayuda para
sincronización en una secuencia de bits “1”,
pero no en una secuencia de bits “0”.
176
Códigos de Línea
 Como hay cambios de polaridad con cada bit
“1”, la ausencia de ella puede usarse como un
mecanismo de detección de errores.
177
Códigos de Línea
 Código BNZS
 Binary N Zero Substitution
 La limitación de la codificación bipolar es su
dependencia de números “1” para que el
receptor pueda sincronizarse.
 Remplaza las cadenas de N ceros con una
secuencia especial de bits de longitud N, lo cual
contiene varios pulsos que internacionalmente
producen violaciones bipolares.
178
Códigos de Línea
 Una violación (V) bipolar se produce cuando un
bit “1” (en el código bipolar), tiene la misma
polaridad que el bit “1” anterior, y no sigue la
secuencia bipolar (B).
179
Códigos de Línea
 Código B8ZS
 Cada secuencia de 8 ceros se sustituye por el
código 000VB0VB
 Utilizado por los sistemas T1
180
Código de Línea
 Problema: Codifique el flujo de bits
10000000000100 usando B8ZS. Asuma que la
polaridad del primer bit 1 es positiva.
181
Código de Línea
 Código B4ZS o HDB3
 Bipolar 3 de alta densidad. Sistemas E1
 Cada secuencia de 4 ceros se sustituye por los
códigos 000V o B00V, si el numero de unos
desde la ultima sustitución es impar o par
respectivamente.
182
Código de Línea
10000000000100 usando B4ZS o HDB3. Asuma
que la polaridad es positivo y que el número de
bits 1 después de la ultima sustitución es
impar.
183
Código de Línea
 Código B3ZS
 Cada secuencia de 3 ceros se sustituye por los
códigos 00V o B0V, si el numero de unos
desde la ultima sustitución es impar o par
respectivamente. Sistemas T3
184
Códigos de Línea
10000000000100 usando B3ZS. Asuma que la
polaridad es positivo y que el número de bits 1
después de la ultima sustitución es impar.
185
Satélite
 Los sistemas de comunicaciones por satélite
consisten en una estación terrestre con
antenas parabólicas (Transmisor/Receptor) y
transpondedores en orbita.
 El transpondedor recibe una señal de
microondas (RF) desde la unidad en tierra (o
enlace hacia arriba), la amplifica, y luego la
transmite de regreso hacia la tierra (o enlace
hacia abajo.
186
Satélites
 Un satelite localizado aproximadamente a
36,000 Km sobre el ecuador, es llamado
satélite geoestacionario.
187
Satélites
 La capacidad del ancho de banda de los
satélites varia y es una función de la
frecuencia a la que transmiten los satélites.
 Banda C
 Banda Ka
 Banda Ku
 Banda V
188

Medios de Comunicación y Códigos de Línea

Cargado por

Información del documento

Descripción original:

Título original

Derechos de autor

Formatos disponibles

Compartir este documento

Compartir o incrustar documentos

Opciones para compartir

¿Le pareció útil este documento?

¿Este contenido es inapropiado?

Copyright:

Formatos disponibles

Medios de Comunicación y Códigos de Línea

Cargado por

Copyright:

Formatos disponibles

Medios de Comunicación y

Ing. Gilberto Sánchez Quintanilla

Espacio libre (radio),

Transmisor Canal o medio Receptor

 Espacio libre: Cuando éste es el medio, el sistema

Banda lateral Banda lateral

Banda lateral inferiror (LSB) = fc - fm

A la señal modulada se le aplica un filtro pasabanda, para

 Indique la frecuencia de banda lateral

Señal fm2 X F.P.Banda

Señal fmn X F.P.Banda

Grupo: 12 señales, todas LSB, cada una en una banda de 4 kHz

Supergrupo: 5 grupos Grupo maestro: 10 supergrupos

312 552 564 3084

 Seis grupos maestros forman un grupo

 Tres jumbo forman un superjumbo (10,800

 24 canales x 8 bits/canal = 192 bits

T1 = 193 bits/trama x 8000 muestras/seg

1 Trama 1 0 Trama 2 0 Trama 12

Bit A Bit B Significado

Canal 0 Canal 1 - - - Canal 15 Canal 16 Canal 17 - - - Canal 31

 El canal 0 es utilizado para dos propósitos

Multiplexión PDH, sistema americano (ANSI)

Señal Digital Portadora T Velocidad de Numero de Numero de

 Los colores se usan tanto para identificar

El conector RJ-45 consta de 8

Par 1: pin 1 y pin 2

UTP en configuración cruzada

NIC HUB NIC

UTP en configuración recta 86

Terminal A HUB Terminal B

1 (Tx+) 1 (Tx+) 1 (Tx+) 1 (Tx+)

100 KHz 500 MHz

Espacio libre Medio

donde : sen2 C  cos2  C  1  n1 

 Ejemplo: Suponga que un transmisor

Señal recibida con ruido agregado y distorsión

Señal digital recibida con ruido y

 Se transmite una señal binaria simple que

 La onda cuadrada con una frecuencia igual a la

 El código RZ tiene los mismos defectos que el

También podría gustarte
