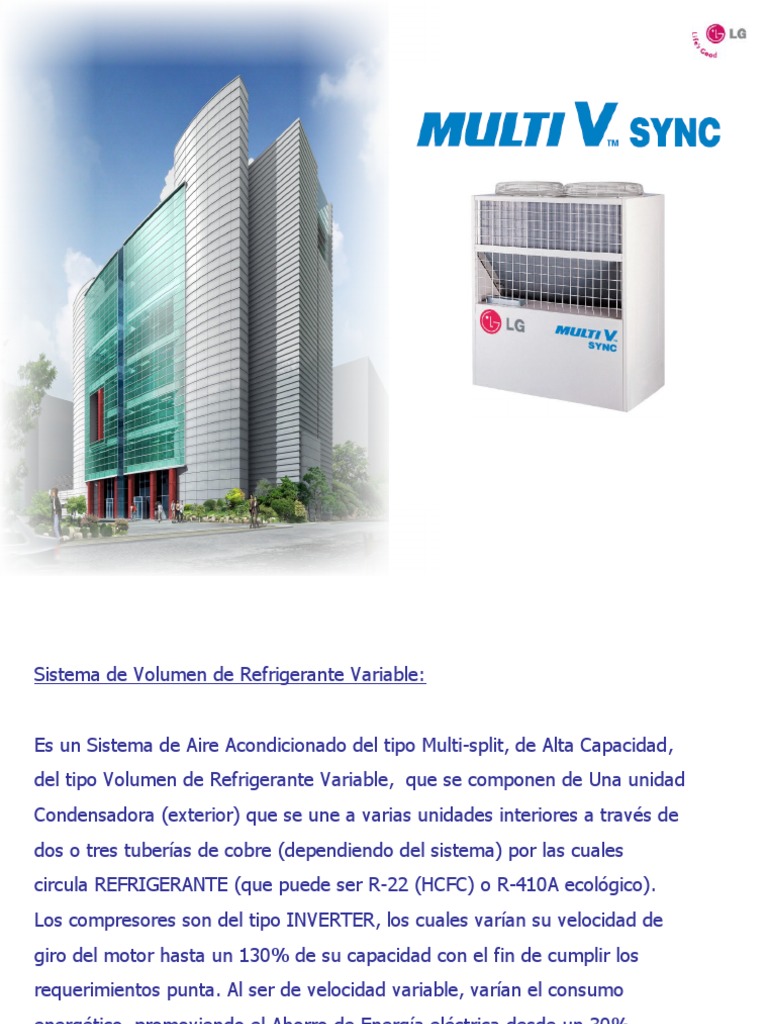

Sistema de Volumen de Refrigerante Variable:

Es un Sistema de Aire Acondicionado del tipo Multi-split, de Alta Capacidad,

del tipo Volumen de Refrigerante Variable, que se componen de Una unidad
Condensadora (exterior) que se une a varias unidades interiores a través de
dos o tres tuberías de cobre (dependiendo del sistema) por las cuales
circula REFRIGERANTE (que puede ser R-22 (HCFC) o R-410A ecológico).
Los compresores son del tipo INVERTER, los cuales varían su velocidad de
giro del motor hasta un 130% de su capacidad con el fin de cumplir los
requerimientos punta. Al ser de velocidad variable, varían el consumo
energético, promoviendo el Ahorro de Energía eléctrica desde un 30%.-
Capacidades desde 5 a 64 HP
Los sistemas de Volumen de Refrigerante Variable pueden ser del tipo:

1. Sólo frío (sistema sólo entrega aire frío) (sistema a dos tuberías, líquido y gas)
2. Bomba de calor (sistema que entrega frío y calor en forma Alternada)
(sistema a dos tuberías, líquido y gas)
3. Recuperación de Calor (sistema que entrega frío y calor en forma
SIMULTÁNEA) (sistema a tres tuberías, líquido, gas de alta, gas de baja)
Las Unidades Interiores pueden ser de distintos tipos :
Muro, Art Cool, ductos, Cassette, Piso, Cielo.

Tienen asociados distintos tipos de Control: locales por cada unidad interior y
Centrales desde simples hasta controles computacionales vía INTERNET.-

Los largos de tubería que puede haber desde la Unidad Exterior hasta las
Unidades Interiores pueden ser de hasta 150 mt. Y en las versiones futuras de
hasta 1 km.- Sin considerar trampas de aceite.
Tipos de Unidades Interiores:
2-1. Ayuda en el Diseno
1) Diseño Facil con LATS Multi V Program
- Facil Seleccion de Modelos

- Version para diseno (Autocad Version)

Auto piping design & revision

Auto update desde internet

<Multi V PLUS model selection>

6
 2) Distancias de tuberias

R-410 R-22

Total de Tuberia 300 m 220 m

1er Branch Evaporador Condensador ~ Evaporador mas

150 m 120 m
alejado
a indoor mas alejado
Elevacion 40m 150m (L) Condensador sobre
50 m 50 m
50m Elevacion
evaporadores

Evaporadores sobre
40 m 40 m
Condensador
15m
Evaporador al Primer Branch 40 m 30 m

Tuberia Total Evaporador ~

Elevacion 15 m 15 m
Evaporador
300m

7
3) Sistemas inverter de A lta Eficiencia

- Compresores tipo Scroll inverter de Alta eficiencia y silenciosos

- Scroll inverter es disenado y desarrollado por LG

- Sistema Multi Compresores felixble y poderoso

2-2. Instalacion Amigable
1) Funciones:

<Auto addressing>
- Asigna direcciones automaticamente a los indoors
- Sin dip switch, instalacion mas rapida

<Non polarity 2-wire>

- Alambrado simple y facil
- Longitud max 1km

<Cubierta de Urethane >

- Mejora la confiabilidad
- Protege los componentes.
- Previene deterioro por humedad
2) Flexibilidad para la Instalacion

- Flujo de Aire Vertical - Tuberias (3 direcciones) - Sin accesorios (Torres, etc)

< >

- Ahorro de Espacio
< Conventional >
0.15 m 0.15 m

10
3) Apariencia Exterior
- Puertas en Control Box

-Fuerte Carcasa
- Resistente Base

- Facil para Mover

Lift Slot
4) LGMV

- Importante Herramienta para arranques

- Muestra status de los componentes(compressor, fan, valves)

- Operation state - Center controller - Cycle View

2-3. Tecnologia Avanzada
1) Cooperation Control Logic
- Minimiza gradiente en Calentamiento por IDU co-operation
control
2) Control inteligente

Existing Control
- Mejora ciclo de Refrigeracion

Indoor Temp.
Target Temp.

- Alcanza Setpoint rapidamente

Fuzzy Control
- Condiciones mas agradables y
estables en el ambiente

Time

3) Circuito de Sub-enfriamiento

- Intercambiador de doble tubo

(LG patent)

- Mejora capacidad de heating

and cooling
