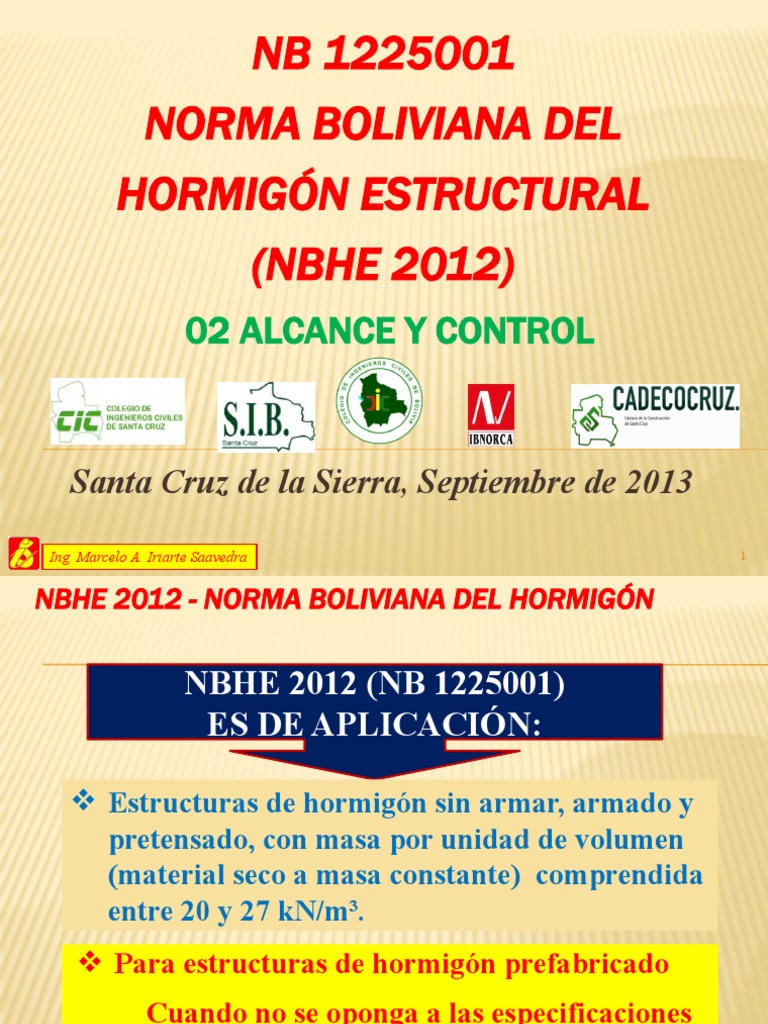

NB 1225001
NORMA BOLIVIANA DEL
HORMIGÓN ESTRUCTURAL
(NBHE 2012)
02 ALCANCE Y CONTROL
Santa Cruz de la Sierra, Septiembre de 2013
Ing. Marcelo A. Iriarte Saavedra 1
NBHE 2012 - NORMA BOLIVIANA DEL HORMIGÓN
NBHE 2012 (NB 1225001)
ES DE APLICACIÓN:
Estructuras de hormigón sin armar, armado y
pretensado, con masa por unidad de volumen
(material seco a masa constante) comprendida
entre 20 y 27 kN/m3.
Para estructuras de hormigón prefabricado
Cuando no se oponga a las especificaciones
particulares de su procedimiento de
prefabricación, contenidas en otros
reglamentos y normas específicas vigentes. 2
NBHE 2012 - NORMA BOLIVIANA DEL HORMIGÓN
NO ES DE APLICACIÓN:
En estructuras que se construyan:
Con hormigones pesados o refractarios.
Mixtas, de hormigón y otro material de distinta
naturaleza, con función resistente.
En estructuras masivas de diques.
En estructuras que en condiciones normales de
servicio se encuentran sometidas a temperaturas
mayores de 70ºC
3
NBHE 2012 - NORMA BOLIVIANA DEL HORMIGÓN
OTRAS ESTRUCTURAS Y
ACCIONES
AASHTO
PUENTE
S Standard Specifications for
highway Bridges, LRFD,
Norma EQNB 1220034
EFECTO “Construcción de Edificios
SÍSMICO Sismo resistente”
Periodo de redacción
4
NBHE 2012 - NORMA BOLIVIANA DEL HORMIGÓN
CONTENIDO GENERAL
PARTE 1 GENERAL
NORMAS PARA ENSAYOS Y
PARTE 2
MATERIALES
PARTE 3 REQUISITOS DE CONSTRUCCIÓN
PARTE 4 REQUISITOS GENERALES
SISTEMAS O ELEMENTOS
PARTE 5
ESTRUCTURALES
PARTE 6 CONSIDERACIONES ESPECIALES
ANEXOS SEIS (6) ANEXOS 5
NBHE 2012 - NORMA BOLIVIANA DEL HORMIGÓN
CONTENIDO 02
PARTE 1 CAPÍTULO 1 GENERALIDADES
GENERAL CAPÍTULO 2 NOTACIONES Y DEFINICIONES
PARTE 2
NORMAS PARA
CAPÍTULO 3 MATERIALES
ENSAYOS Y
MATERIALES
PARTE 3 CAPÍTULO 4 REQUISITOS DE DURABILIDAD
REQUISITOS CAPÍTULO 5
CALIDAD DEL HORMIGÓN,
MEZCLADO Y COLOCACIÓN
DE ENCOFRADOS, TUBERÍAS
CONSTRUC- CAPÍTULO 6 EMBEBIDAS Y JUNTAS DE
CONSTRUCCIÓN
CIÓN CAPÍTULO 7 DETALLES DE LAS ARMADURAS
6
NBHE 2012 - NORMA BOLIVIANA DEL HORMIGÓN
CONTENIDO 03
CAPÍTULO 8 ANÁLISIS Y DISEÑO
REQUISITOS DE RESISTENCIA Y
CAPÍTULO 9
FUNCIONAMIENTO
PARTE 4
CAPÍTULO
REQUISITOS 10
FLEXIÓN Y CARGA AXIAL
GENERALES
CAPÍTULO 11 CORTANTE Y TORSIÓN
LONGITUDES DE ANCLAJE Y
CAPÍTULO 12
EMPALMES DE LAS ARMADURAS
7
NBHE 2012 - NORMA BOLIVIANA DEL HORMIGÓN
CONTENIDO 04
SISTEMAS DE LOSA EN DOS
CAPÍTULO 13
DIRECCIONES
CAPÍTULO 14 MUROS
PARTE 5 CAPÍTULO
ZAPATAS Y CABEZALES DE PILOTES
15
SISTEMAS O
ELEMENTOS CAPÍTULO 16 HORMIGÓN PREFABRICADO
ESTRUC- ELEMENTOS COMPUESTOS DE
CAPÍTULO 17
TURALES HORMIGÓN SOMETIDOS A FLEXIÓN
CAPÍTULO
HORMIGÓN PRETENSADO
18
CAPÍTULO 19 CÁSCARAS Y LOSAS PLEGADAS
8
NBHE 2012 - NORMA BOLIVIANA DEL HORMIGÓN
CONTENIDO 05
EVALUACIÓN DE LA RESISTENCIA DE
PARTE 6 CAPÍTULO 20
ESTRUCTURAS EXISTENTES
CONSIDE-
DISPOSICIONES ESPECIALES PARA EL
RACIONES CAPÍTULO 21
DISEÑO SÍSMICO
ESPECIALES CAPÍTULO
22 HORMIGÓN ESTRUCTURAL SIMPLE
ANEXO A MÉTODO DE LAS BIELAS Y TIRANTES
DISPOSICIONES ALTERNATIVAS DE
DISEÑO PARA ELEMENTOS
ANEXO B
SOMETIDOS A FLEXIÓN Y A
COMPRESIÓN
ANEXOS ANEXO C
FACTORES DE CARGA Y REDUCCIÓN
DE LA RESISTENCIA ALTERNATIVOS
ANEXO D ANCLAJE AL HORMIGÓN
INFORMACIÓN ACERCA DE LOS
ANEXO E
ACEROS DE LAS ARMADURAS 9
NBHE 2012 - NORMA BOLIVIANA DEL HORMIGÓN
ALCANCE DE LA NORMA
Proporciona las prescripciones que se deben
observar en el diseño, ejecución y control de
obras de hormigón estructural.
Las que deben ser capaces de resistir las
acciones previstas durante los períodos de
construcción y de servicio.
Ofreciendo la seguridad adecuada al uso al que
se destinen durante su período de vida útil. 10
NBHE 2012 - NORMA BOLIVIANA DEL HORMIGÓN
ALCANCE DE LA NORMA 02
≥ 17,5 MPa
No se establece un valor máximo para
salvo que se encuentre restringido por
alguna disposición específica de la Norma.
11
NBHE 2012 - NORMA BOLIVIANA DEL HORMIGÓN
CONTROL DEL PROYECTO
De propiedad PÚBLICA o PRIVADA,
Toda estructura de hor-
Deberá estar necesaria y ANTELÁ-
migón estructural, ya sea
DAMENTE RESPALDADA por un
construcción nueva,
proyecto que hubiese merecido el
reconstrucción,
SELLO DE CONFORMIDAD,
readaptación,
modificación o Con la firma del autor principal del
ampliación, que se proyecto, a la SOCIEDAD DE INGE-
ejecute en el país, NIEROS DE BOLIVIA en su
correspon-diente organización
departamental, 12
NBHE 2012 - NORMA BOLIVIANA DEL HORMIGÓN
La validez de un proyecto de hormigón estructural, se
manifiesta por el SELLO DE CONFORMIDAD, con
las firmas de los personeros acreditados de la
Sociedad de Ingenieros de Bolivia.
EJEMPLO
SELLO DE CONFORMIDAD DE SANTA CRUZ
SOC IE DA D DE INGEN IEROS D E B OLIV IA
D EPAR TAME NTAL SAN TA C RU Z
expedient e: Fecha:
SELLO DE CONFORMIDAD
13
NBHE 2012 - NORMA BOLIVIANA DEL HORMIGÓN
DOCUMENTACI Todo proyecto que se refiera a obras
ÓN DEL nuevas, de reforma o de gran
PROYECTO.- reparación, pública o privada,
comprenderá, como mínimo:
1.- Documentos Antecedentes.-
2.- Memoria Descriptiva.-
3.- Planos y Planillas-
4.- Pliego de Especificaciones técnicas.-
5.- Cómputos métricos y/o mediciones.-
14
NBHE 2012 - NORMA BOLIVIANA DEL HORMIGÓN
DOCUMENTACIÓN DEL PROYECTO 02
DOCUMENTOS
ANTECEDENTES :
1.- Estudio geotécnico, hidráulico y químico del
suelo.-
2.- Análisis químicos del agua (si corresponde).-
3.- Análisis de las construcciones linderas .-
4.- Materiales disponibles en la zona para la
construcción de las estructuras de hormigón.-
15
NBHE 2012 - NORMA BOLIVIANA DEL HORMIGÓN
DOCUMENTACIÓN DEL PROYECTO 03
MEMORIA DESCRIPTIVA :
1.- Calidad de los materiales a emplear para la
ejecución de las estructuras.-
2.- Exigencias adicionales a las establecidas en este
reglamento cuando se proyecte para una vida útil
mayor que 50 años.-
3.- Valores de cargas adoptados -
4.- Hipótesis de cargas y los factores de seguridad y
resistencia.-
5.- Métodos de cálculo y/o programas de cálculo
adoptados.- 16
NBHE 2012 - NORMA BOLIVIANA DEL HORMIGÓN
DOCUMENTACIÓN DEL PROYECTO 04
PLANOS Y PLANILLAS :
1.- Resistencia especificada del hormigón y otras.-
2.- Resistencia especificada de las armaduras.-
3.- Localización y Tamaño de todos los elementos
estructurales, armadura y anclajes.-
4.- Precauciones por cambios por fluencia lenta, retracción
y temperatura.-
5.- Magnitud y localización de las fuerzas de pretensado.-
6.- Longitud de anclaje de la armadura y localización y
longitud de los empalmes por traslapo.- 17
NBHE 2012 - NORMA BOLIVIANA DEL HORMIGÓN
DOCUMENTACIÓN DEL PROYECTO 05
PLANOS Y PLANILLAS 02 :
7.- Tipo y localización de los empalmes de la armadura.-
8.- Ubicación y detallado de todas las juntas de contracción
o expansión especificadas.-
9.- Resistencia del hormigón en el momento de pretensar
10.- Secuencia de tesado de los cables de pos tesado.-
11.- Carga máxima de construcción.-
12.- Planillas de fierros.-
12.- Planillas de Cables.- 18
NBHE 2012 - NORMA BOLIVIANA DEL HORMIGÓN
DOCUMENTACIÓN DEL PROYECTO 06
ESPECIFICACIONES TÉCNICAS :
Especificaciones Técnicas Generales.-
Constarán las referencias a la presente
Norma.-
Especificaciones Técnicas Particulares.-
Donde consten los aspectos particulares que
se deben tener en cuenta para la construcción
de la estructura de hormigón.-
19
NBHE 2012 - NORMA BOLIVIANA DEL HORMIGÓN
DOCUMENTACIÓN DEL PROYECTO 07
CÓMPUTOS MÉTRICOS Y/O
MEDICIONES
En todo proyecto, se deberá incluir un
detallado y completo cómputo métrico,
y/o medición en su caso, tanto de las
cantidades de hormigón y acero que
hayan de utilizarse en la construcción de
la estructura, como de las excavaciones.
20
NBHE 2012 - NORMA BOLIVIANA DEL HORMIGÓN
DOCUMENTACIÓN TÉCNICA DE OBRA
1.- Planos y Planillas.-
DOCUMENTACI 2.- Memoria Descriptiva.-
ÓN DEL
PROYECTO.- 3.- Especificaciones Técnicas.-
4.- Estudios de suelos.-
5.- Programa calendario.-
DOCUMENTACI
ÓN TÉCNICA DE 6.- Libro de Órdenes.-
OBRA
7.- Registros.-
21
NBHE 2012 - NORMA BOLIVIANA DEL HORMIGÓN
DOCUMENTACIÓN TÉCNICA DE OBRA 02
LIBRO DE ÓRDENES
1.- El Contratista llevará un Libro de Órdenes con
páginas numeradas y dos copias, aperturado con
participación de Notario de Fe Pública.-
2.- El Supervisor anotará las instrucciones, órdenes y
observaciones impartidas al Contratista.-
3.- El Superintendente de Obra utilizará el Libro de
Órdenes para comunicar actividades de la obra.-
4.- Las comunicaciones entrarán en vigor cuando sean
efectuadas y entregadas por escrito, a través del
Libro de Órdenes.- 22
NBHE 2012 - NORMA BOLIVIANA DEL HORMIGÓN
DOCUMENTACIÓN TÉCNICA DE OBRA 03
LIBRO DE ÓRDENES 02
4.- El Contratista tiene la obligación de mantener el
Libro de Órdenes en el lugar de ejecución de la
obra.-
El original, será entregado
al Contratante
RECEPCIÓ
N Una copia queda en poder
DEFINITIV del Supervisor
A.- 2ª copia queda en poder del
Contratista.
23
NBHE 2012 - NORMA BOLIVIANA DEL HORMIGÓN
DOCUMENTACIÓN TÉCNICA DE OBRA 04
REGISTROS
1.- Ensayos de materiales.-
2.- Partes de vaciado.-
3.- Calidades de hormigones.-
4.-Otros (Clima, Cálculos adicionales,
observaciones, etc.).-
24
NBHE 2012 - NORMA BOLIVIANA DEL HORMIGÓN
RESPONSABILIDAD TÉCNICA DE
LA OBRA
Calculista o Proyecto
Diseñador estructural
Estructural
DIRECTOR O
Responsable sobre
FISCAL DE OBRA
su proyecto
SUPERVISOR DE SUPERINTENDENTE
OBRA DE OBRA
25
NBHE 2012 - NORMA BOLIVIANA DEL HORMIGÓN
RESPONSABILIDAD TÉCNICA DE LA OBRA 02
DIRECTOR O FISCAL DE OBRA
CÓDIGO DE URBANISMO Y OBRA
(CUO) DE LA CIUDAD DE SANTA
CRUZ
Art. 192.- Es la persona natural o jurídica, pública o privada
capacitada profesionalmente, contratada por el propietario
específicamente para representarlo en el gerenciamiento técnico
de una obra, el cual actúa en su nombre y ejerce su
representación durante la ejecución técnica administrativa de la
obra, precautelando el cumplimiento de los documentos
contractuales de ejecución y supervisión, aplicando los
principios responsabilidad civil, de moral y ética en todo su
accionar.
26
NBHE 2012 - NORMA BOLIVIANA DEL HORMIGÓN
PROCESO
CONSTRUCTIVO
ESTADO PRIVADO
Exige ¿¿Exige??
Diseño Certificado Diseño…
SE DEBE
Profesionales INTENTAR LA
Profesionales…
Certificado CERTIFICACI
ÓN
Materiales Materiales…
Certificado ¿¿El más barato??
OBRA OBRA
CERTIFICADA DUDOSA 27
NB 1225001
NORMA BOLIVIANA DEL HORMIGÓN
GRACIAS
FIN
PARTE 02
Santa Cruz de la Sierra, Septiembre de 2013
Ing. Marcelo A. Iriarte Saavedra 28
