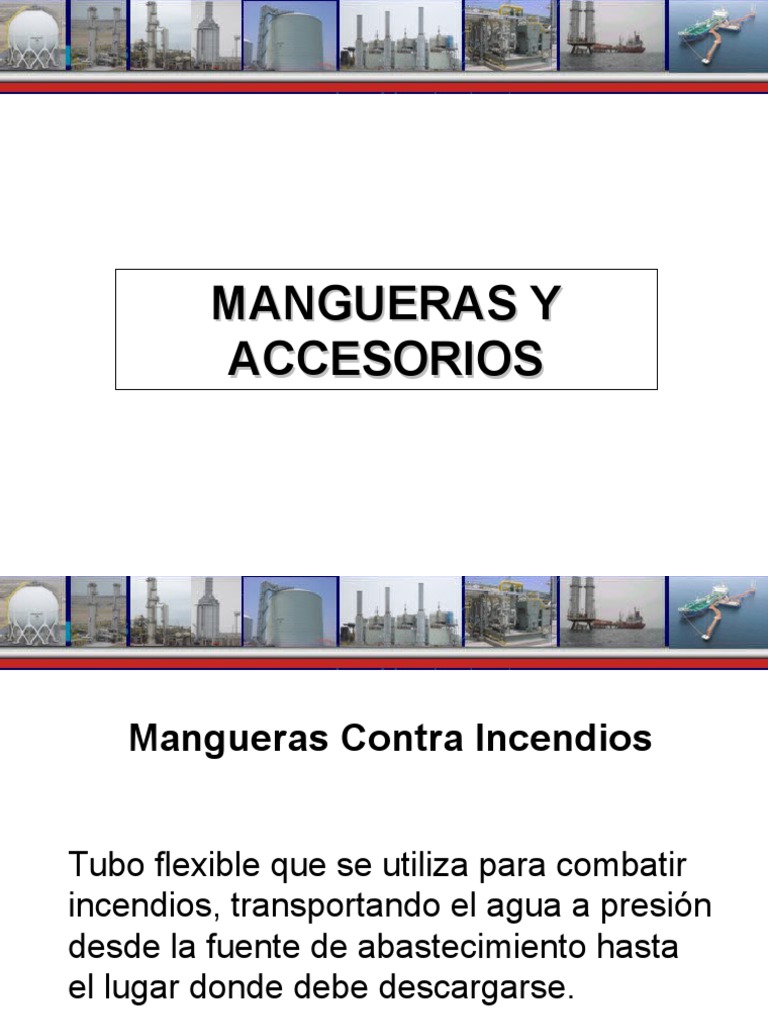

MANGUERAS Y

ACCESORIOS
 Mangueras Contra Incendios

Tubo flexible que se utiliza para combatir

incendios, transportando el agua a presión
desde la fuente de abastecimiento hasta
el lugar donde debe descargarse.
 Características

• Para que una manguera contra incendios sea

segura, tiene que ser fabricada con los
mejores materiales y únicamente debe
utilizarse en actuaciones contra incendio.

• La mangueras debe ser flexible, impermeable,

tener un forro interior liso y una cubierta
exterior duradera.
Tipos habituales de Manguera Contra
Incendios
 Mangueras Utilizadas en la PFLGN

• Mangueras de 1 ½” y
2½”construida con tubo de
neopreno y una capa de tejido
con fibra de poliéster con
recubrimiento exterior de Nitrilo
rojo, este recubrimiento la
hace mas resistente
 Resistencia
1. Resistencia a la intemperie y la luz ultravioleta.

2. Resistencia a la abrasión.

3. Resistencia térmica.

4. Resistencia química.
 Pruebas Sometidas NFPA 1961
Presión de Trabajo 17,50 Kg./cm2
284.9 lb./pul2
1716.16kPa
Presión de prueba 35 Kg./cm2
hidrostática (dos veces 497.8 lb./pul2
la presión de trabajo) 3432.32 kPa
Presión de rotura (tres 52 Kg./cm2
veces la presión de 739.6 lb./pul2
trabajo
5099.45 kPa
 Clasificación de Mangueras

1.- Ataque.

2.- Abastecimiento.

3.- Succión.
 Clasificación de Mangueras …
1.- Ataque.- Diseñada para ser usada en
la extinción directa de incendio.
 Clasificación de Mangueras …

2.- Abastecimiento.-
Diseñada para conducir
grandes volúmenes de
agua de un punto de
abastecimiento a un
punto de distribución.
 Clasificación de Mangueras …

3.- Succión.- Diseñada

para no colapsarse a
presión Negativa la cual es
utilizada para succionar
agua desde un punto mas
bajo del nivel de la bomba.
Diámetros de Mangueras Utilizadas en
la PFLGN
• 1 1/2¨ pulgadas (38mm) de
diametro X 30mts (100pies)
longitud.

• 2 1/2¨ pulgadas (63.5mm) de

diámetro X 30mts (100pies)
longitud.
 Cuidado y Mantenimiento
Si se cuida la manguera adecuadamente, se
puede alargar considerablemente la duración
prevista para ella, las Técnicas de lavado y
secado así como la forma de almacenamiento
son funciones muy importantes en el cuidado de
la mangueras.
EXISTEN CUATRO PRINCIPALES CAUSAS
DE DAÑOS :

1.- Daño mecánico.

2.- Daño por calor.
3.- Daño por enmohecimiento.
4.- Daño por contacto con Productos
Químicos.
1.- DAÑO MECÁNICO

CONSECUENCIAS:

•Cortaduras
•Desgaste
•Embones deformados o dañados
•Grietas en los tejidos
RECOMENDACIONES

•No desenrollar o estirar la manguera sobre

terreno rugoso, escombros (vidrios, bordes de
metal, clavos, etc.) y esquinas puntiagudas.
•Los vehículos no deben pasar por encima de
las mangueras.
•Cuidado con el cierre brusco de los pitones,
para prevenir los efectos del “Golpe de Ariete”.
•Cambie la posición de los dobleces de las
mangueras cuando sean cargadas nuevamente
en el vehículo.
2.- DAÑO POR CALOR

CONSECUENCIAS

• Exposición a un calor excesivo.

• Al contacto con el fuego
• Colgar las mangueras durante un periodo
extenso de tiempo o a la luz solar intensa.
3.- DAÑO POR ENMOHECIMIENTO

CONSECUENCIAS

• Usual entre las mangueras con cubiertas tejidas,

si la humedad se mantiene.
• Putrefacción.
• Degradación.
4.- DAÑO POR CONTACTO CON
PRODUCTOS QUIMICOS

CONSECUENCIAS:

• Las sustancias y vapores químicos dañan el

interior de goma y con frecuencia causarán la
separación del forro interior y recubrimiento
exterior.
• Si está expuesta a productos petroleros,
pinturas, ácidos, álcalis se puede debilitar hasta
el punto que puede reventar cuando recibe
presión.
 Despliegue y Tendidos de Mangueras
• El tendido de las líneas de mangueras debe
hacerse fuera del área incendiada y de manera
ordenada para que no se enreden al momento de
tener presión de agua y pueda pasar con facilidad.

• Esto facilitará la manipulación y uso, ya que las

líneas se encontrarán libres una de otra para
poder realizar cualquier maniobra en la escena del
incendio
Video
 Técnicas de manejo de Manguera en
Combate
•Manera apropiada de cómo cada
miembro del equipo debe
colocarse a lo largo de la misma,
la forma de situar la manos para
sujetar la manguera para soportar
el peso y la presión de la línea.

La posición y movimiento de los

pies al desplazarse con la línea en
cualquier dirección incluyendo la
subida y bajada de escalera.
 Equipo de Línea
•El equipo habitual consta
del pitonero, el hombre de
apoyo al pitonero y 02
hombres para soportar la
manguera.

•A la ultima persona de la
línea también se le llama 4to
Hombre.
 Posicionamiento de la Línea

•Todos los miembros del

equipo deben colocarse al
mismo lado de la
manguera, separados
aproximadamente la
longitud de un brazo de la
persona que le precede.
CONEXIONES PARA MANGUERAS CONTRA INCENDIOS
CONEXIONES STORZ

Las conexiones Storz también

se llaman conexiones
asexuales. Este término indica
que no tiene componentes
macho y hembra diferenciados,
ambas conexiones son
idénticas y pueden conectarse
la una con la otra.

Estas conexiones estan diseñadas para conectarse con solo un

tercio de vuelta.
 CONEXIONES STORZ …

Los componentes de cierre son orejas ranuradas y

anillos empotrados en las articulaciones de cada
conexión. Cuando se unen, las orejas de cada
conexión entran en los orificios del anillo de la
otra conexión y se deslizan hasta la posición de
cierre con un tercio de vuelta y aceite.
 CONEXIONES ROSCADAS

• Las conexiones
roscadas son de dos
tipos: El Macho que es la
parte fija y la Hembra
que es la parte móvil.
• La Orejas facilitan la
sujeción de la conexión
cuando se hacen y
deshacen conexiones.
Se pueden hacer con las
manos o mediante
llaves.
• Las conexiones
roscadas actuales
tienen orejas de media
luna redondeadas.

• Existen conexiones
para mangueras con
dos o tres orejas de
media luna.

Ubicación de los cortes e

indicadores Higbee.
 RECOMENDACIONES

Nunca dejar caer y/o arrastrar los embones.

No permita que los vehículos pasen por encima de
los embones
Verifique los embones después que se haya
procedido al lavado y secado de las mangueras.
En agua jabonosa y tibia remoje la
empaquetadura y haga girar el anillo acoplador
Limpiar las roscas de brea, mugre, grava y aceite.
Video
 ACCESORIOS

Bifurco Llave de Compuerta

Siamesa
 ACCESORIOS …

Doble Macho Doble Hembra

Reductor
GRACIAS POR SU PARTICIPACION
