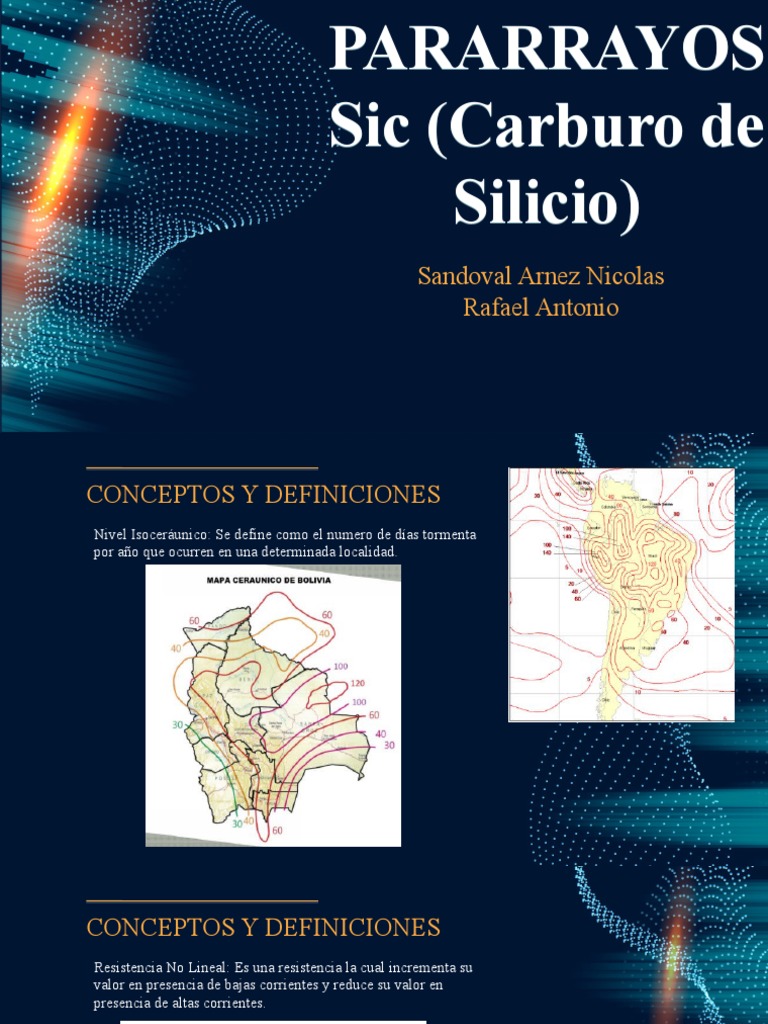

PARARRAYOS

Sic (Carburo de
Silicio)
Sandoval Arnez Nicolas
Rafael Antonio
CONCEPTOS Y DEFINICIONES
Nivel Isoceráunico: Se define como el numero de días tormenta
por año que ocurren en una determinada localidad.
CONCEPTOS Y DEFINICIONES
Resistencia No Lineal: Es una resistencia la cual incrementa su
valor en presencia de bajas corrientes y reduce su valor en
presencia de altas corrientes.
INTRODUCCION
¿Qué es una Pararrayos?
Es un dispositivo usado para reducir sobretensiones por efecto de
descargas atmosféricas o por maniobra.
Los pararrayos suelen instalarse en zonas estratégicas de la red
(próximos a transformadores, en las conversiones aéreo-
subterránea y en la llegada de líneas de subestación para proteger
a la aparamenta), a fin de evitar el fallo del aislamiento y
consecuentemente mantener la continuidad de servicio.
INTRODUCCION

El pararrayo de SiC tiene resistencias no lineales de carburo de

silicio en serie con los explosores metálicos, ambos dentro de una
porcelana cilíndrica hueca y con tapas o bridas en ambos
extremos de la porcelana.
FUNCIONAMIENTO

En condiciones de funcionamiento continuo sin sobretensión, a

través del pararrayos circula una corriente de fuga de unos pocos
mA (Región 1).
Cuando aparece una sobretensión, el pararrayos cambia su punto
de funcionamiento (Región 2). En esta región la energía de la
sobretensión transitoria se drena a tierra.
Cuando la energía a drenar es muy elevada el punto de
funcionamiento del pararrayos pasa a la (Región 3).
FUNCIONAMIENTO
ECUACIONES DE
FUNCIONAMIENTO
DIFERENCIAS DE ENTRE
PARARRAYOS SiC Y ZnO
● La Característica de los pararrayos ZnO es similar a la de los
SiC, excepto que el pararrayos de ZnO responde a los
impulsos de voltaje con un estado de menor resistencia.
DIFERENCIAS DE ENTRE
PARARRAYOS SiC Y ZnO
● La construcción de los de ZnO es más simple y como tiene
menos piezas, la confiabilidad es mayor.

● La característica no lineal del zno, permite lograr niveles de

protección mejores que los de SiC.

● Los pararrayos de ZnO, tienen mayor capacidad de absorción

de energía, lo cual permite realizar la protección contra
sobretensiones de maniobra, esto no era posible con los de
SiC.
NORMATIVA BOLIVIANA
CONCLUSIONES
El pararrayos de SiC es de una tecnología vieja y poco
recomendable. Por lo tanto para la aplicación en la que
se requieren los pararrayos como ser: Subestaciones,
Líneas de Transmisión, Instalaciones Industriales,
Redes de Distribución, etc. Es mejor utilizar pararrayos
de oxido de Zinc (ZnO).
