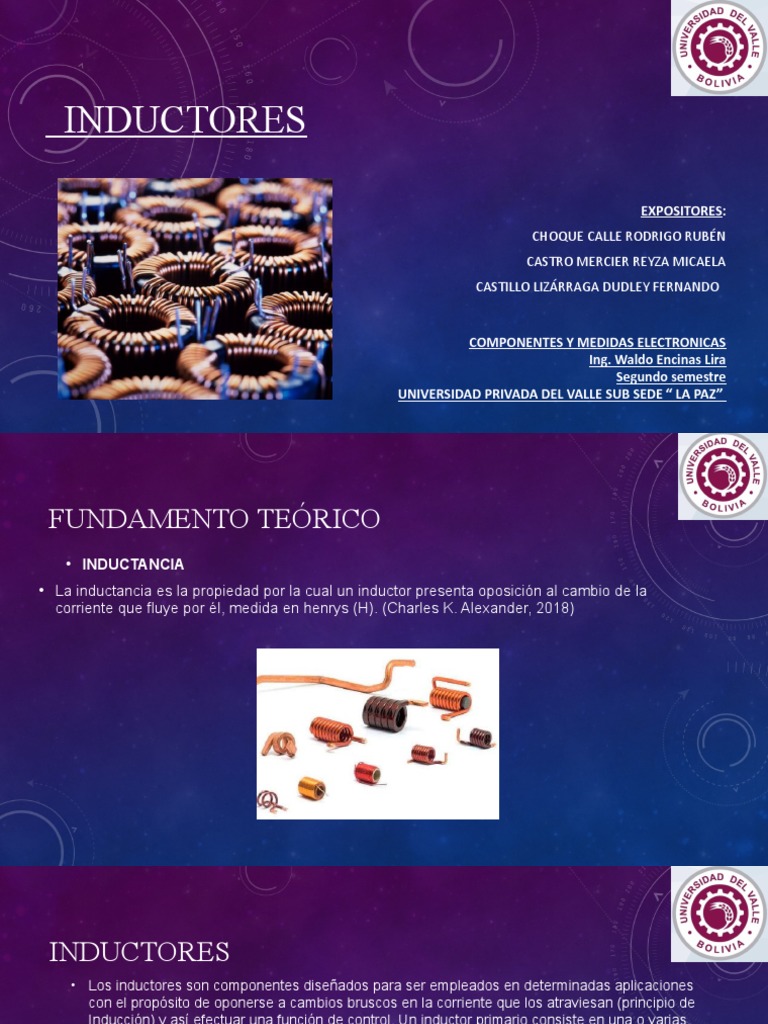

INDUCTORES

EXPOSITORES:
CHOQUE CALLE RODRIGO RUBÉN
CASTRO MERCIER REYZA MICAELA
CASTILLO LIZÁRRAGA DUDLEY FERNANDO

COMPONENTES Y MEDIDAS ELECTRONICAS

Ing. Waldo Encinas Lira
Segundo semestre
UNIVERSIDAD PRIVADA DEL VALLE SUB SEDE “ LA PAZ”
 FUNDAMENTO TEÓRICO
• INDUCTANCIA
• La inductancia es la propiedad por la cual un inductor presenta oposición al cambio de la
corriente que fluye por él, medida en henrys (H). (Charles K. Alexander, 2018)
INDUCTORES
• Los inductores son componentes diseñados para ser empleados en determinadas aplicaciones
con el propósito de oponerse a cambios bruscos en la corriente que los atraviesan (principio de
Inducción) y así efectuar una función de control. Un inductor primario consiste en una o varias
espiras de alambre conductor (generalmente de cobre o de aluminio, bobinado sobre un núcleo
magnético o no), las cuales son atravesadas por una corriente. (Rodriguez, 2001)
ESTRUCTURA DE LOS INDUCTORES
• Los inductores se fabrican bobinando alambre en varios tipos de configuraciones. Ello restringe
el campo magnético al espacio físico cercano a su entorno, creando el mayor efecto de
inducción en dicha zona. (Rodriguez, 2001)
• Los principales factores que determinan la magnitud de la inductancia en una bobina son:
• El número de vueltas de la bobina.
• El tipo y formato del material usado como núcleo.
• El diámetro y espaciamiento de las vueltas.
 PROPIEDADES IMPORTANTES DE UN
•
INDUCTOR
Como se desprende de la ecuación de la relación tensión-corriente, la tensión en un inductor es de cero cuando la corriente es constante. Así
un inductor actúa como un cortocircuito para la cd.
• Una propiedad relevante del inductor es su oposición al cambio en la corriente que fluye por él. La corriente que circula por un inductor no
puede cambiar instantáneamente. De acuerdo con la ecuación de la relación tensión-corriente, un cambio discontinuo en la corriente por un
inductor requiere una tensión infinita, lo cual no es físicamente posible. Así, un inductor se opone a un cambio abrupto en la corriente que
circula a través de él.
• Como el capacitor ideal, el inductor ideal no disipa energía. La energía almacenada en él puede recuperarse en un momento posterior. El
inductor toma potencia del circuito  al almacenar la energía y suministra potencia al circuito al devolver la energía previamente almacenada.
• Un inductor práctico no ideal tiene una componente resistiva importante, como se muestra en la figura
SÍMBOLOS DE CIRCUITO

• Los núcleos de hierro se identifican mediante una doble línea sólida, mientras que las líneas
punteadas denotan un núcleo de ferrita. Los inductores de núcleo de aire no tienen símbolo del
núcleo. Una flecha indica un inductor variable. (Robbins & Miller, 2008)

RESISTENCIA DE LA BOBINA

• Idealmente, los inductores tienen solo inductancia. Sin embargo, ya que los inductores se
hacen de conductores imperfectos (es decir, alambre de cobre), también tienen resistencia. Se
puede considerar que dicha resistencia está en serie con la inductancia de la bobina.
DEFINICIÓN MATEMÁTICA
• La ecuación (1.1) es la relación de tensión-corriente de un inductor. En la figura 1.2 se
representa gráficamente esta relación respecto de un inductor cuya inductancia es
independiente de la corriente. Tal inductor se conoce como inductor lineal. En lo tocante a un
inductor no lineal, la gráfica de la ecuación (1.1) no será una línea recta, a causa de que su
inductancia varía con la corriente. En este libro se supondrán inductores lineales, a menos que
se indique otra cosa. (Charles K. Alexander, 2018)
• La relación de corriente-tensión se obtiene de la ecuación (1.1)
• La integración da por resultado

o sea

• Donde i(t0 ) es la corriente total para -∞<t< t0 e i(-∞) = 0. La idea de hacer que i(-∞) = 0 es
práctica y razonable, porque debe haber un momento en el pasado en el que no hubo corriente
en el inductor.
• El inductor está diseñado para almacenar energía en su campo magnético. La energía
almacenada puede obtenerse de la ecuación (1.1). La potencia suministrada al inductor es:
APLICACIONES
• Lampara de destello de una cámara y acondicionador de línea.
• Motores
• Sensores
• Transformadores
• Interruptor reductor casero


CIRCUITO DE EJEMPLO EN PROTEUS

EJEMPLO HOJA DE DATOS
