PERFORACION DIRECCIONAL

Y HORIZONTAL

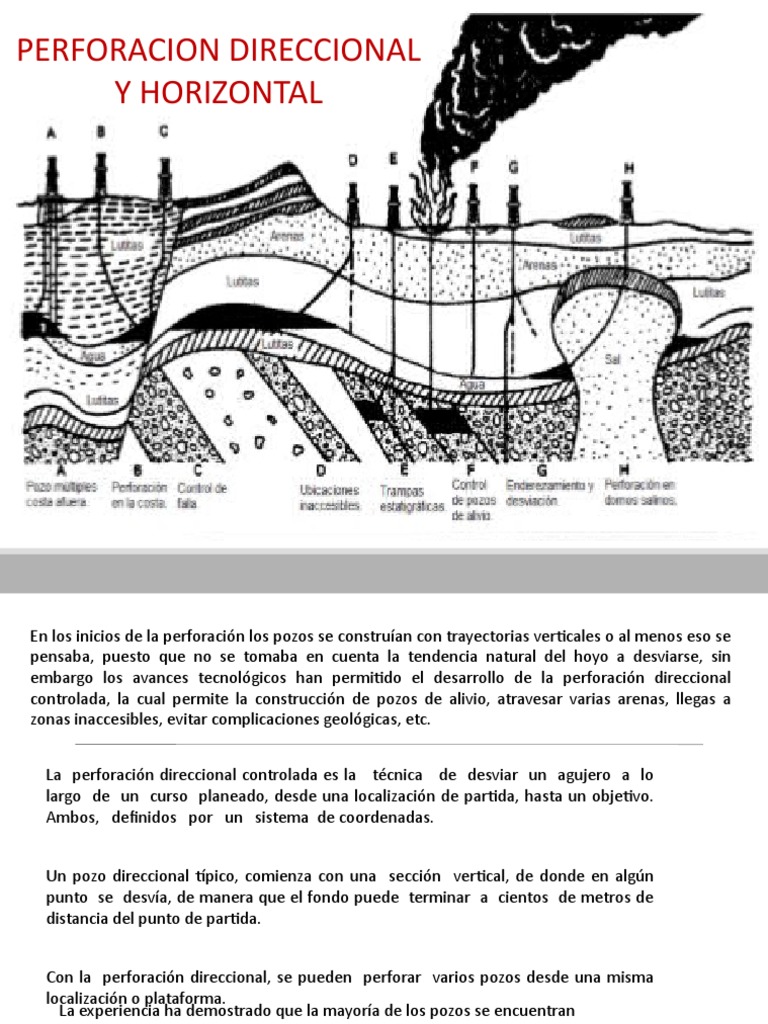

En los inicios de la perforación los pozos se construían con trayectorias verticales o al menos eso se
pensaba, puesto que no se tomaba en cuenta la tendencia natural del hoyo a desviarse, sin
embargo los avances tecnológicos han permitido el desarrollo de la perforación direccional
controlada, la cual permite la construcción de pozos de alivio, atravesar varias arenas, llegas a
zonas inaccesibles, evitar complicaciones geológicas, etc.

La perforación direccional controlada es la técnica de desviar un agujero a lo

largo de un curso planeado, desde una localización de partida, hasta un objetivo.
Ambos, definidos por un sistema de coordenadas.

Un pozo direccional típico, comienza con una sección vertical, de donde en algún
punto se desvía, de manera que el fondo puede terminar a cientos de metros de
distancia del punto de partida.

Con la perforación direccional, se pueden perforar varios pozos desde una misma
localización o plataforma.
La experiencia ha demostrado que la mayoría de los pozos se encuentran
dentro de uno de los siguientes seis patrones básicos:
1. Verticales
2. Horizontales
3. Multilaterales
4. Alcance extendido
5. Direccionales
CONCEPTOS BASICOS
Profundidad Desarrollada (MD): Es la distancia medida a lo largo
de la trayectoria real del pozo, desde el punto de referencia en la
superficie, hasta el punto de registros direccionales.

La Profundidad vertical verdadera (TVD): Es la distancia vertical

desde el nivel de referencia de profundidad, hasta un punto en la
trayectoria del pozo.

Punto de Arranque(KOP): Es la profundidad del hoyo en el cual se

coloca la herramienta de deflexión inicial y se comienza el desvío
del mismo.

Inclinación: Es el ángulo (en grados) entre la vertical local, dada

por el vector local de gravedad como lo indica una plomada, y la
tangente al eje del pozo en un punto determinado. Por convención,
0° corresponde a la vertical y 90° a la horizontal.
Pata de perro (Dog leg): es la curvatura total del pozo (la
combinación de cambios en inclinación y dirección) entre
dos estaciones de registro direccional.

Severidad de la pata de perro: es la magnitud de la pata

de perro, referida a un intervalo estándar (por convención
se ha establecido de 100 pies o 30metros). La severidad
se reporta en grados por cada 100 pies o grados por cada
30 metros
 Desplazamiento Horizontal (HD): es la distancia total y lineal, en el
plano horizontal, del conductor del pozo al objetivo del mismo.

Azimuth (Dirección del pozo): es la dirección del pozo sobre el

plano horizontal, medida como un ángulo en sentido de las
manecillas del reloj, a partir del Norte de referencia. Esta referencia
puede ser el Norte Verdadero, el Magnético o el del Mapa.
N

O E

Azimuth
de 0 a 360°
PVV-TVD

KOP

PD- MD

Objetivo
 Diagrama Vertical Vs Diagrama Horizontal

Diagrama Diagrama
Vertical N Horizontal

TVD

N 45° E

DH

E
Sección Vertical Sección Horizontal
REFERENCIAS VERTICALES
(Referencias de Profundidad)

Equipo en Tierra

1. Nivel del terreno

2. Cabezal del pozo
3. Mesa Rotaria
4. Buje del Cuadrante (flecha)
 REFERENCIAS HORIZONTALES
(Medida de ángulos)

La Referencia puede ser el Norte Verdadero (Norte

Geográfico), o el Norte Magnético.

Sistema de Coordenadas: Las coordenadas de una

localización o de un punto, son sus distancias en la
dirección N-S y E-O a un punto dado, este es un
punto cero adaptado geográficamente.
 El termino Pozo Vertical es utilizado para identificar
aquellos pozos cuya desviación vertical se mantiene a
ángulos de valores muy pequeños. Al perforar este tipo de
pozos se lleva el control de la deviación de la vertical del
hoyo, sin toman en cuenta en que dirección se efectuaría,
es decir, solo se realiza la medida del Angulo existente
entre el hoyo y la vertical

Pozos Horizontales: son pozos perforados horizontalmente o

paralelos a planos de estratificación de un yacimiento con la
finalidad de tener mayor área de producción.
La longitud de la sección horizontal depende de la extensión
del yacimiento y del área a drenar.
Los Pozos horizontales se clasifican de acuerdo al
diametro de su radio:

- radio corto

-Radio medio

-Radio largo

Los Pozos de radio corto, normalmente reentradas de

Pozos verticales viejos, tienen curvas con un radio de
44m o menos, que no pueden perforarse con motores
convencionales.

Se utilizan para aislar zonas de producción con

alta/baja presión o arenas con agua sin la
necesidad de asentar / cementar un liner. Este tipo
de perforación es deseable cuando el inicio de
desviación se realiza abajo de formaciones
problemáticas.
Pozos multilaterales: Consiste en un hoyo primario y
uno o mas hoyos secundarios que parten del hoyo
primario.

El objetivo principal de este tipo de pozos es reducir

el número de pozos que se perforan.
Agujeros laterales

Agujeros laterales

DiferentesTipos de pozos multilaterales

Pozos de alcance extendido: los pozos
tiene altas inclinaciones y grandes
desplazamientos horizontales
(>5000m) de la profundidad vertical
verdadera perforada, la cual se utiliza
para desarrollar campos con menos
estructuras artificiales (plataformas) o
donde hay secciones pequeñas de un
yacimiento el cual por el tamaño seria
incosteable o injustificado
económicamente una plataforma
adicional
Los pozos direccionales son aquellos que son dirigidos
a lo largo de una trayectoria hacia un objetivo que se
encuentra hacia uno de los costados del equipo de
perforación, es decir, son pozos cuyo objeto no se
encuentra debajo del equipo de perforación si no que
están ubicados en algún punto del plano xy diferente
del punto (0,0).

La perforación direccional también puede ser

utilizada para perforar pozos multilaterales, estos
son pozos adicionales perforados desde un pozo
principal, los cuales pueden ser tan simples como
una desviación en agujero abierto o tan complicado
como una sección entubada que tiene un
aislamiento de presión.
1.-TRAYECTORIA DE INCREMENTAR Y MANTENER
( BUILD AND HOLD)
(TIPO “J”,TANGENCIAL O SLANT).

√ Arenas de poca
profundidad
SECCIÓN DE INCREMENTO DE
ANGULO
√ Pozos profundos con
desplazamiento horizontal
SECCIÓN DE MANTENIMIENTO
considerable
DE ANGULO

OBJETIVO
2.-TRAYECTORIA DE INCREMENTAR, MANTENER E INCREMENTAR

(BUILD AND HOLD AND BUILD)

(DOBLE INCREMENTO)
 3.- TRAYECTORIA DE INCREMENTAR Y MANTENER Y DISMINUIR
(BUILD AND HOLD AND DROP)
(CURVA EN “S”)

√ Zonas Productoras
Múltiples
SECCIÓN DE INCREMENTO DE
ANGULO Pozos Profundos con
√
problemas de gas o agua
SECCIÓN DE MANTENIMIENTO
DE ANGULO

SECCIÓN DE DISMINUCIÓN
DE ANGULO

OBJETIVO
4.-TRAYECTORIA DE INCREMENTAR, MANTENER Y DISMINUIR PARCIALMENTE
(BUILD AND PARTIAL DROP AND HOLD)
( “S” MODIFICADO)

√ Por condiciones de
SECCIÓN DE INCREMENTO DE ANGULO
estratigrafía

√ Pozos con desplazamiento

horizontal considerable
SECCIÓN DE MANTENIMIENTO
DE ANGULO
SECCIÓN DE DISMINUCIÓN DE
√ Para obtener mayor área de
ANGULO flujo

OBJETIVO
5. TRAYECTORIA DE INCREMENTO CONTINUO

(CONTINUOUS BUILD).
PRINCIPALES CARACTERÍSTICAS DE CADA
TRAYECTORIA DESCRITA
CONCEPTOS BÁSICOS
End of Drop
Fin de decremento
El fin de decremento es
el punto en donde
termina de disminuir su
inclinación..
Target
Displacement
Desplazamiento del objetivo
El desplazamiento del
objetivo es la distancia
lateral desde la
localización en
superficie hasta el
objetivo.
Target Location
Localización del objetivo
La localización del objetivo es
un punto definido en el
espacio por coordenadas
geográficas a una profundidad
vertical dada. Un perfil de
pozo puede tener múltiples
objetivos.
Drop Off Rate
Ritmo de decremento de ángulo
El ritmo de decremento de
ángulo es la razón a la cual la
inclinación disminuye. Este
ritmo es normalmente
expresado en grados por cada
30 m o en grados por cada 100
pies de longitud de curso.
CONCEPTOS BÁSICOS
Kickoff Point (KOP)
Punto de inicio de la desviación
El KOP es la localización a una
cierta profundidad bajo la
superficie donde se desvía el
pozo hacia una dirección
determinada.
Well inclination
La inclinación del pozo es el
ángulo por medio del cual el
pozo se desvía de la vertical.
End of Buildup (EOB)
Fin de construcción de ángulo
El fin de incremento de ángulo
es la localización donde el
pozo ha terminado de construir
el ángulo.
Hold Angle
Mantenimiento de ángulo
El mantenimiento de ángulo
ocurre donde la inclinación del
pozo se mantiene constante.
Targent section
Sección tangencial
La sección tangencial (Sección
de mantenimiento) ocurre
después de una construcción
donde la inclinación del pozo se
mantiene constante durante una
cierta distancia, puede haber un
incremento o decremento
adicional antes de alcanzar el
objetivo.
Start of drop
Comienzo del decremento
El comienzo del decremento es el
punto donde el pozo empieza a
disminuir su inclinación.
CONCEPTOS BÁSICOS

Profundidad
vertical verdadera
TVD
Profundidad Medida
MD
La profundidad vertical
verdadera en cualquier
La profundidad medida
punto o estación a lo
de cualquier punto o
largo de un pozo es
estación a lo largo del
la distancia vertical
pozo es la distancia
desde el punto de
desde el punto de
referencia en superficie
referencia de superficie
de un pozo hasta la
de un pozo hasta la
estación de interés.
estación de interés a lo
largo del curso actual
del pozo.
CONCEPTOS BÁSICOS

Horizontal
displacement
(HD) Vertical section
(VS)
El desplazamiento
horizontal es la La sección vertical
distancia entre dos es la distancia entre
puntos cualquiera dos puntos cualquiera
a lo largo del curso a lo largo de la
de un pozo proyección de un
proyectado sobre pozo sobre un plano
un plano horizontal de vista de planta.
o vista de planta.
CONCEPTOS BÁSICOS

Azimuth
Rumbo
El azimuth es el ángulo
en el plano horizontal El rumbo de un pozo expresado
medido desde una en cuadrantes es al ángulo en
dirección de referencia el plano horizontal medido, ya
predeterminada (Como sea de una dirección de
Norte Verdadero), referencia Norte o Sur hacia
normalmente medida el Este u Oeste, definiendo la
en el sentido del reloj. dirección del pozo.
