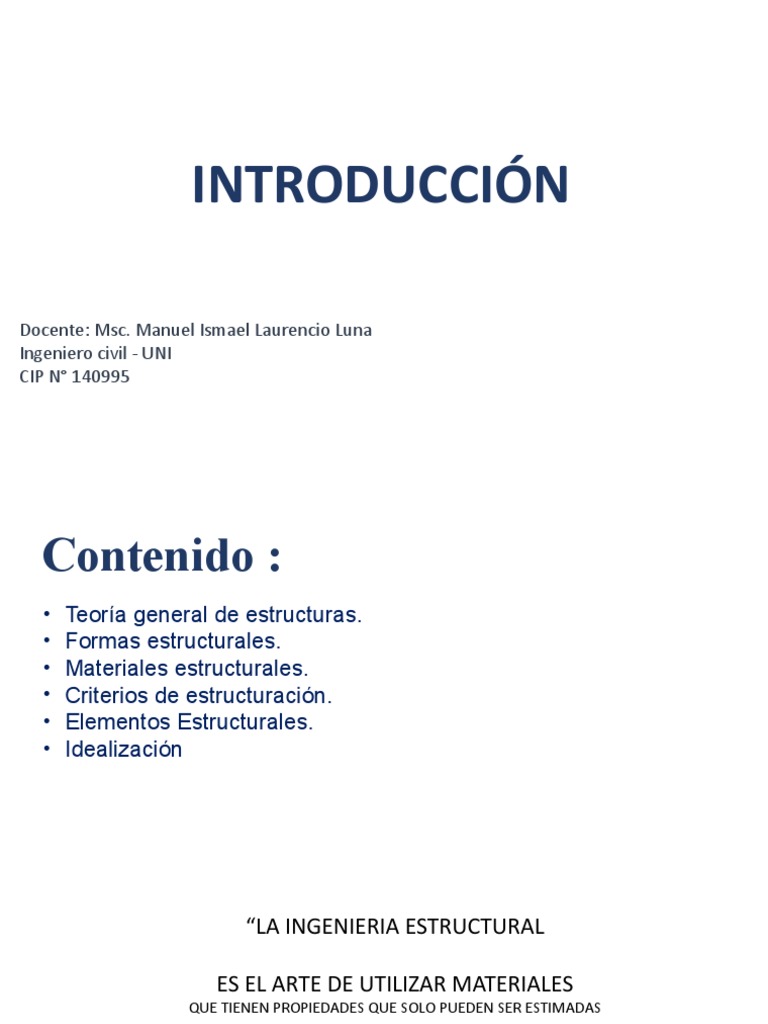

INTRODUCCIÓN

Docente: Msc. Manuel Ismael Laurencio Luna

Ingeniero civil - UNI
CIP N° 140995
Contenido :
• Teoría general de estructuras.
• Formas estructurales.
• Materiales estructurales.
• Criterios de estructuración.
• Elementos Estructurales.
• Idealización
 “LA INGENIERIA ESTRUCTURAL

ES EL ARTE DE UTILIZAR MATERIALES

QUE TIENEN PROPIEDADES QUE SOLO PUEDEN SER ESTIMADAS

PARA CONSTRUIR ESTRUCTURAS REALES

QUE SOLO PUEDEN SER ANALIZADAS APROXIMADAMENTE

QUE SOPORTAN FUERZAS

QUE NO SON CONOCIDAS CON PRESICION

DE MANERA QUE NUESTRA RESPONSABILIDAD

CON EL PUBLICO SEA SATISFECHA” (E. Wilson)
 Teoría general de estructuras
¿QUÉ SE ENTIENDE POR ESTRUCTURA?

Puede definirse, en general, una estructura como: ..."conjunto de elementos

resistentes capaz de mantener sus formas y cualidades a lo largo del tiempo, bajo la
acción de las cargas y agentes exteriores a que ha de estar sometido"... (1)
ESTRUCTURAS
Definición General de una Estructura
Una estructura es un sistema,un conjunto de partes o components que se
combinan en forma ordenada para cumplir una función.

Función de una Estructura

•Salvar un claro (puente vehicular o peatonal)

•Encerrar un espacio (los edificios cumplen una función de albergue)
•Contener un empuje (muros de contención, tanques, silos)
•Infraestructura vial o de transporte (pistas, intercambios viales)
•Hidráulicas ( represas, canales)
•Estética (monumentos) Ppt16
ESTRUCTURAS
Salvar un claro

Puente de mampostería para ferrocarril –Suiza

Puente Fabricio –Roma (62 a.C) 1909
Arco parabólico 55 m. luz, flecha 33 m, espesor de
la corona 4.80 m, arranques 6.00 m
ESTRUCTURAS
Encerrar un Espacio

Edificios de Viviendas, Hoteles y Oficinas en Lima

ESTRUCTURAS
Contener un empuje

Muros de Contención Tanques Elevados

ESTRUCTURAS
Infraestructura Vial

Intercambios Viales
ESTRUCTURAS
Hidráulica

Represa de Gallito Ciego -1989 Bocatoma del Canal de Chavimochic

ESTRUCTURAS
Estética

Torre Eiffel Estatua de La Libertad

ESTRUCTURAS
Otras Funciones

Plataformas Marinas de Perforación

ESTRUCTURAS
Sistema Estructural de un Edificio de Concreto Armado
 ESTRUCTURAS
Sistema Estructural de un Edificio de Concreto Armado

Edificio Aporticado de Concreto Armado

 Teoría general de estructuras.
• “… La experiencia obtenida en muchos sismos, muestra que los edificios bien concebidos
estructuralmente y bien detallados, han tenido un comportamiento adecuado, aunque no hayan sido
objeto de cálculos elaborados, y en ocasiones, aunque no hayan satisfecho rigurosamente los
reglamentos” (Roberto Meli “Manual de Diseño Sísmico de edificios”)

Moquegua
(2001)

Pisco
(2007)
 Materiales
Definiciones Según Norma E.060

• Concreto : Mezcla de cemento Portland o cualquier otro cemento hidráulico,

agregado fino, agregado grueso y agregado fino sin aditivos.
 Definiciones Según Norma E.060

• Concreto Armado o Reforzado: Con no menos de las cuantías mínimas de

refuerzo preesforzado o no preesforzado específicamente en el reglamento.
Concreto:

• Es un material que esta compuesto de los siguientes

elementos :
- Elemento activos : Agua y cemento
- Elemento inerte : Piedra y arena
- Elementos perjudiciales: vacíos e impurezas
 COMPORTAMIENTO DE DEL MATERIAL
Propiedades mecánicas de los materiales

Ensayos de tensión y compresión

Estos ensayos se utilizan principalmente para determinar la relación entre el esfuerzo normal promedio y la deformación
normal promedio.
Diagrama de esfuerzo – deformación
• Diagrama esfuerzo –
deformación convencional :

• Se determina al dividir la
carga aplicada P entre el área
Ao de la sección transversal
original (4)
Comportamiento esfuerzo – deformación en materiales dúctiles
y frágiles

• Los materiales pueden clasificarse como dúctil o frágil en función de sus características esfuerzo –
deformación.
 DEFORMACION PERMANENTE

• Si una probeta de material dúctil como el acero se carga en la región plástica y

después se descarga, la deformación elástica se recupera a medida que el material
regresa a si estado de equilibrio . Sin embargo, la deformación plástica permanece y
en consecuencia el material presenta una deformación permanente.(4)
Ley de Hooke

• Los materiales presentan una relación lineal entre el esfuerzo y la deformación dentro de la región elástica.
(4)

El limite de
proporcionalidad para un
tipo particular de aleación
de acero depende de su
contenido de carbono
COMPORTAMIENTO INELÁSTICO DEL CONCRETO ESTRUCTURAL
COMPORTAMIENTO INELÁSTICO DEL CONCRETO ESTRUCTURAL
 CRITERIOS DE ESTRUCTURACIÓN
1) SIMPLICIDAD Y SIMETRIA

• La experiencia ha demostrado repetidamente que las estructuras simples se comportan

mejor durante los sismos. Hay dos razones principales para que esto sea así. Primero,
muestra habilidad para predecir el comportamiento sísmico de una estructura es
marcadamente mayor para las estructuras simples que para las complejas; y segundo,
muestra habilidades para idealizar los elementos estructurales es mayor para las
estructuras simples que para las complicadas.

• La simetría de la estructura en dos direcciones es deseable por las mismas razones; la

falta de simetría produce efectos torsionales que son difícil de evaluar y pueden ser muy
destructivos. (2)
 CRITERIOS DE ESTRUCTURACIÓN
1) SIMPLICIDAD Y SIMETRIA (2)
CRITERIOS DE ESTRUCTURACIÓN
2) RESISTENCIA Y DUCTILIDAD

• Las estructuras deben tener resistencia sísmica adecuada en todas las direcciones. El
sistema de resistencia sísmica debe existir por lo menos en dos direcciones
ortogonales o aproximadamente ortogonales, de tal manera que se garantice la
estabilidad tanto de la estructura como un todo, como de cada uno de sus
elementos.

• Las cargas deben transferirse desde su punto de aplicación hasta su punto final de
resistencia. Por lo tanto debe proveerse una trayectoria o trayectorias continuas con
suficiente resistencia y rigidez para garantizar el adecuado transporte de la cargas. (2)
 CRITERIOS DE ESTRUCTURACIÓN
• Los criterios de ductilidad deben también extenderse al dimensionamiento por
corte, ya que en el concreto armado la falla por corte es de naturaleza frágil. Para
lograr este objetivo, debe verificarse en el caso de una viga, que la suma de los
momentos flectores extremos divididos por la luz sea menor que la capacidad
resistente al corte de la viga; y en general, para cualquier elemento, que la
resistencia proporcionada por corte sea mayor que la resistencia proporcionada
por flexión. (2)
 Sismo Haití (2010)
M=7.0

Edificio Televisa
Sismo Mexico (1985)
3) HIPERESTATICIDAD Y MONOLITISMO (2)

• Como concepto general de diseño sismo-resistente, debe indicarse la conveniencia

de que las estructuras tengan una disposición hiperestática.

• Ello logra una mayor capacidad resistente, al permitir que, por producción de rótulas
plásticas, se disipe en mejor forma la energía sísmica y, por otra parte, al aumentar
la capacidad resistente se otorga a la estructura un mayor grado de seguridad.
4) RIGIDEZ LATERAL (2)

• Para que una estructura pueda resistir fuerzas horizontales sin tener deformaciones
importantes, será necesario proveer la de elementos estructurales que aporten rigidez lateral en
sus direcciones principales.

• La deformaciones importantes durante un sismo, ocasionan mayor efecto de pánico en los

usuarios de la estructura, mayores daños en los elementos no estructurales y en general
mayores efectos perjudiciales, habiéndose comprobado un mejor comportamiento en
estructuras rígidas que en estructuras flexibles.

• Sus desventajas son: que el pórtico flexible tiene dificultades en el proceso constructivo ya que
puede existir gran congestión en los nudos, mayor interacción con los elementos no
estructurales y deformaciones laterales excesivas
5) EXISTENCIA DE LOSAS QUE PERMITEN CONSIDERAR A LA ESTRUCTURA
COMO UNA UNIDAD (diafragma rígido) (2)

• En los análisis es usual considerar como hipótesis básica la existencia de una

losa rígida en su plano, que permite la idealización de la estructura como
una unidad donde las fuerzas horizontales aplicadas pueden distribuirse en
las columnas y muros (placas) de acuerdo a su rigidez lateral, manteniendo
todas una misma deformación lateral para un determinado nivel.
6) UNIFORMIDAD Y CONTINUIDAD DE LA ESTRUCTURA (2)

• La estructura debe ser continua tanto en planta como en elevación con elementos que no
cambien bruscamente de rigidez, de manera de evitar concentraciones de esfuerzos.
7) SUB-ESTRUCTURA O CIMENTACION (2)

• La regla básica respecto a la resistencia sísmica de las sub-estructura es que

se debe obtener una acción integral de la misma durante un sismo; además de
las cargas verticales que actúan, los siguientes factores deberán considerarse
respecto al diseño de la cimentación:

a) Transmisión del corte basal de la estructura al suelo.

b) Provisión para los momentos de volteo.
c) Posibilidad de movimientos diferenciales de los elementos de la cimentación.

d) Licuefacción del subsuelo

8) EL DISEÑO EN CONCRETO ARMADO

• La consideración más importantes para el diseño sismo-resistente son:

a. En el diseño por flexión buscar la falla por tracción evitando la falla por compresión,
limitando la cuantía de acero a valores que proporcionen ductilidad adecuada.

b. En un elemento sometido a flexión y cortante, dar más capacidad por cortes buscando
evitar la falla por cortante. Esta es frágil mientras la falla por flexión es dúctil.

c. En un elemento comprimido o en zona donde existen compresiones importantes

(máximos momentos) confinar al concreto con refuerzo de acero transversal; el
elemento en la etapa última al tender a deformarse transversalmente puede estallar, lo
cual hace trabajar en tracción al refuerzo transversal (espiral o estribos), ejerciendo
este por reacción, una presión de confinamiento, la cual evita el desprendimiento del
núcleo aumentando la capacidad de deformación en la etapa plástica (ductilidad) si el
refuerzo y su confinamiento son adecuados.
d) Diseñar los elementos continuó con cuantías de fierro en tracción y en
compresión que permitan la redistribución de momentos y una adecuada
ductilidad.

e) Diseñar las columnas con mayor capacidad de resistir momentos en

relación a las vigas, de tal manera que las rótulas plásticas Se forman en los
extremos de viga y no en las columnas.

f) En un elemento sometido a flexocompresión y cortante (columnas y muros)

dar más capacidad por cortante que por flexión.
 Elementos estructurales
• En una edificación los elementos estructurales son los siguientes:
1. Losas, 2. Vigas, 3. Columnas, 5. Muros o Placas, Escaleras y 6.
Cimentación.
 1. Losas
• Desde el punto de vista estructural las losas tienen dos funciones principales: la primera, ligada a
las cargas de gravedad, que es la transmisión hacia las vigas de las cargas propias de la losa, el
piso terminado, la sobrecarga y eventualmente tabiques u otros elementos apoyados; la segunda
esta relacionada a las cargas de sismo, que es la obtención de la unidad de la estructura. (2)
 Tipos de Losas
Losa Aligeradas: Son parecidas a las losas nevadas,
con la diferencia que el espacio existente entre viguetas
esté relleno por un ladrillo aligerado.

Losas macizas: Tienen un determinado espesor,

íntegramente en concreto armado

Losa Nervadas: Presentan nervios o viguetas cada

cierta distancia, unidas por una losa maciza superior más
delgada. (2)
Losas Armadas en una o dos direcciones
 Losas Armadas en una o dos direcciones

Para edificaciones con vigas rígidas en dos direcciones siempre

debería tener losa maciza, aligerada o nervadas, armadas en dos
direcciones. (2)
 2. Vigas
Son elementos que reciben la carga de las losas, y las transmiten hacia otras o directamente
hacia las columnas o muros.
Las vigas tuenen una función sísmica , el cual es constituir con las columnas y muros los
elementos resistentes a los diferentes esfuerzos producidos por las fuerzas horizontales de sismo
(cortantes, momentos y axiales). Son elementos que ayuda a proporcionar rigidez lateral. (2)
 2. Vigas
Viga Peraltada: Tiene una altura mayor al espesor del techo, y por tanto es
visible.

Las diferencias entre una viga

peraltada y una viga chata no
solo comprende su capacidad
de resistente por flexion y
cortante, si no su capacidad de
deformación (rigidez o
flexibilidad).(2)
 2. Vigas
Comportamiento a Flexión de un viga: Origina esfuerzos de compresión y tracción. Estas fuerzas
internas estarán espaciadas una cierta distancia, que será mayor mientras mayor sea el peralte de
la viga

El momento actuante no
depende del peralte de la
viga, sino de las cargas
actuantes y de la luz, y el
momento resistente debe se
igual o mayor al actuante. (2)
 2. Columnas
Son elementos, generalmente verticales,
que reciben las cargas de las losas y de
las vigas con el fin de transmitirlos hacia
la cimentación.
Constituyen el esqueleto sismo-
resistente con los muros, si estos
existen.
Son elementos principalmente
sometidos a esfuerzos de compresión y
simultáneamente a los de flexión
(flexocompresión).
 2. Columnas
En la edificaciones exclusivamente conformada por pórticos, sin muros o placas,
los momentos de sismo son más importantes que los de cargas de gravedad.
2. Columnas
3. Muros o Placas
Son paredes de concreto armado que dada su mayor dimensión en una dirección,
muy superior a su ancho, proporcionan gran rigidez lateral y resistencia en esa
dirección.
IDEALIZACIÓN DE LAS ESTRUCTURAS
a) Modelo de una estructura
Sobre la estructura real se realiza un proceso de idealización de los elementos componentes,
conexiones entre ellos y cargas actuantes. Se genera así un modelo matemático (físico) sobre
el cual se aplican las herramientas del análisis estructural.

b)¿Qué se idealiza?
•Geometría de la estructura.
•Los elementos constituyentes y sus propiedades.
•Las conexiones entre los elementos.
•Las propiedades y comportamiento del material.
•Las masas (en los problemas dinámicos)
•Las cargas.
•Los apoyos y condiciones de contorno.
•La interacción entre los elementos estructurales y no estructurales
IDEALIZACIÓN DE LAS ESTRUCTURAS
Clasificación de las Estructuras
No existe un limite claro o preciso a partir del cual los elementos deben considerarse
como tridimensionales, bidimensionales o unidimensionales
La clasificación y en consecuencia la idealización de los elementos, queda a juicio del
ingeniero y será función de la “fidelidad” que se pretenda lograr.
 IDEALIZACIÓN DE LAS ESTRUCTURAS
Clasificación de las Estructuras
En general se suele aceptar que si la longitud del elemento es mayor que 4 a 5
veces el peralte del mismo, el elemento puede idealizarse como unidimensional.
Por ejemplo las vigas de pórticos de concreto armado se suelen dimensionar de tal
modo que el peralte este comprendido entre 1/10 y 1/14 de la luz, en consecuencia
puede clasificarse como unidimensionales.
IDEALIZACIÓN DE LAS ESTRUCTURAS
Grandes grupos en la clasificación de las estructuras

1.Estructuras de Barras (Reticulares)

2.Estructuras Laminares (Bidimensionales). Losas, cáscaras, muros.
3.Solidos (3D)
4.Mixtas
IDEALIZACIÓN DE LAS ESTRUCTURAS
Grandes grupos en la clasificación de las estructuras
1. Estructuras de Barras (Reticulares)
Armaduras Planas o Espaciales
IDEALIZACIÓN DE LAS ESTRUCTURAS
Grandes grupos en la clasificación de las estructuras
Armaduras Planas o Espaciales
IDEALIZACIÓN DE LAS ESTRUCTURAS
Grandes grupos en la clasificación de las estructuras
Armaduras Planas o Espaciales
IDEALIZACIÓN DE LAS ESTRUCTURAS
Grandes grupos en la clasificación de las estructuras
Armaduras Planas o Espaciales
IDEALIZACIÓN DE LAS ESTRUCTURAS
Grandes grupos en la clasificación de las estructuras
Pórticos planos
Las fuerzas de sección en las barras son: axial, cortante, momento flector. No
existe momento torsor ya que las cargas están aplicadas en el plano del pórtico.
IDEALIZACIÓN DE LAS ESTRUCTURAS
Grandes grupos en la clasificación de las estructuras
Pórticos planos
IDEALIZACIÓN DE LAS ESTRUCTURAS
Grandes grupos en la clasificación de las estructuras
Pórticos planos
IDEALIZACIÓN DE LAS ESTRUCTURAS
Grandes grupos en la clasificación de las estructuras
Pórticos planos
IDEALIZACIÓN DE LAS ESTRUCTURAS
Grandes grupos en la clasificación de las estructuras

Parrillas
Formados por el ensamblaje de elementos 1D.
Elementos conectados entre sí en los nudos. Los nudos pueden ser rígidos,
semirrígidos o articulados.
Cargas aplicadas en los nudos y barras. Las cargas son perpendiculares al plano
de la parrilla.
Los elementos tienen rigidez por flexión y torsión.
Los apoyos pueden ser de cualquier tipo, inclusive apoyos elásticos.
IDEALIZACIÓN DE LAS ESTRUCTURAS
Grandes grupos en la clasificación de las estructuras
Parrillas
Las fuerzas de sección en las barras son: cortante, momento flector y momento
torsor. No existe fuerza axial en las barras ya que las cargas son perpendiculares
al plano de la parrilla.
IDEALIZACIÓN DE LAS ESTRUCTURAS
Grandes grupos en la clasificación de las estructuras
Parrillas
IDEALIZACIÓN DE LAS ESTRUCTURAS
Grandes grupos en la clasificación de las estructuras

Pórticos Tridimensionales
Formados por el ensamblaje de elementos 1D.
Elementos conectados entre sí en los nudos. Los nudos pueden ser rígidos,
semirrígidos o articulados.
Cargas aplicadas en los nudos y barras.
Los elementos tienen rigidez axial, por flexión y torsión.
Los apoyos pueden ser de cualquier tipo, inclusive apoyos elásticos.
IDEALIZACIÓN DE LAS ESTRUCTURAS
Grandes grupos en la clasificación de las estructuras
Pórticos Tridimensionales
Las fuerzas de sección en las barras son: axial, cortante, momento flector y
momento torsor.
IDEALIZACIÓN DE LAS ESTRUCTURAS
Grandes grupos en la clasificación de las estructuras
2) Estructuras Laminares (Bidimensionales)
El espesor es mucho menor que las otras dos dimensiones.
Losas: Cargas perpendiculares a su plano.
IDEALIZACIÓN DE LAS ESTRUCTURAS
Grandes grupos en la clasificación de las estructuras
Losas
IDEALIZACIÓN DE LAS ESTRUCTURAS
Grandes grupos en la clasificación de las estructuras
Bovedas y Cascaras
IDEALIZACIÓN DE LAS ESTRUCTURAS
Grandes grupos en la clasificación de las estructuras
Bovedas y Cascaras
IDEALIZACIÓN DE LAS ESTRUCTURAS
Grandes grupos en la clasificación de las estructuras
3) Sólidos (Tridimensionales). Represas, cimentaciones masivas, piezas de
equipos, puentes de mampostería.
 CARGAS EN UNA
EDIFICACIÓN

Docente: Msc. Manuel Ismael Laurencio Luna

Ingeniero civil - UNI
CIP N° 140995
Contenido :
• NORMATIVA E.020 (RNE)
• CARGA MUERTA
• CARGA VIVA
• COMBINACIÓN DE CARGAS
• OTRAS CARGAS
• PESOS UNITARIOS
NORMA E.020
ALCANCES
Las edificaciones y todas sus partes deberán ser capaces de
resistir las cargas que se les imponga como con- secuencia de su
uso previsto. Estas actuarán en las combinaciones prescritas y no
deben causar esfuerzos ni deformaciones que excedan los
señalados para cada material estructural en su Norma de diseño
específica.
En ningún caso las cargas empleadas en el diseño
serán menores que los valores mínimos establecidos en esta
Norma.
Las cargas mínimas establecidas en esta Norma están dadas en
condiciones de servicio.
DEFINICIONES SEGÚN NORMA E.020

Carga: Fuerza u otras acciones que resulten del peso de

los materiales de construcción, ocupantes y sus
pertenencias, efectos del medio ambiente, movimientos
diferenciales y cambios dimensionales restringidos.
CARGAS VIVAS
CARGAS VIVAS
CARGAS VIVAS
CARGAS VIVAS
6.2. Carga Viva Concentrada
a) Los pisos y techos que soporten cualquier tipo de maquinaria u otras cargas vivas
concentradas en exceso de 5,0 kN (500 kgf) (incluido el peso de los apoyos o bases), serán
diseñados para poder soportar tal peso como una carga concentrada o como grupo de cargas
concentradas.
b) Cuando exista una carga viva concentrada, se pue- de omitir la carga viva repartida en la
zona ocupada por la carga concentrada.
CARGAS VIVAS
7.1. Carga Viva.- Las cargas vivas mínimas serán las siguientes:

a) Para los techos con una inclinación hasta de 3° con respecto a la horizontal, 1,0 kPa (100 kgf/m 2).

b) Para techos con inclinación mayor de 3°, con res- pecto a la horizontal 1,0 kPa (100 kgf/m 2) reducida en 0,05 kPa
(5 kgf/m2), por cada grado de pendiente por encima de 3°, hasta un mínimo de 0,50 kPa (50 kgf/m 2).

c) Para techos curvos, 0,50 kPa (50 kgf/m 2).

d) Para techos con coberturas livianas de planchas onduladas o plegadas, calaminas, fibrocemento, material
plástico, etc., cualquiera sea su pendiente, 0,30 kPa (30 kgf/m 2), excepto cuando en el techo pueda haber
acumulación de nieve, en cuyo caso se aplicará lo indicado en el Artículo 11.
CARGAS VIVAS
e) Cuando se trate de malecones o terrazas, se aplicará la
carga viva correspondiente a su uso particular, según se
indica en la Tabla 1.

f) Cuando los techos tengan jardines, la carga viva mínima

de diseño de las porciones con jardín será de 1,0 kPa (100
kgf/m2). Excepto cuando los jardines puedan ser de uso
común ó público, en cuyo caso la carga viva de diseño será
de 4,0 kPa (400 kgf/ m2).
El peso de los materiales del jardín será considerado como
carga muerta y se hará este cómputo sobre la base de tierra
saturada.
CARGAS VIVAS
Artículo 11.- CARGAS DE NIEVE

11.1. GENERALIDADES

La estructura y todos los elementos de techo que estén

expuestos a la acción de carga de nieve serán diseñados
para resistir las cargas producidas por la posible
acumulación de la nieve en el techo. La sobrecarga de
nieve en una superficie cubierta es el peso de la nieve
que,en las condiciones climatológicas más desfavorables,
puede acumularse sobre ella.
En zonas en la cuales exista posibilidad de nevadas
importantes, deberá prestarse especial atención en la
selección apropiada de las pendientes de los techos.
La carga de nieve debe considerarse como carga viva. No
será necesario incluir en el diseño el efecto simultáneo de
viento y carga de nieve.
CARGAS VIVAS
CARGAS VIVAS
 11.3. CARGA DE NIEVE SOBRE LOS TECHOS ()

a) Para techos a una o dos aguas con inclinaciones menores o

iguales a 15º (pendiente 27%) y para techos curvos con una
relación flecha/luz 0,1 o ángulo vertical menor o igual a 10°
(calculado desde el borde hasta el centro) la carga de diseño
(), sobre la proyección horizontal, será:

b)Para techos a una o dos aguas con inclinaciones

comprendidas entre 15° y 30° la carga de diseño (), sobre la
proyección horizontal, será:

= 0,80
CARGAS VIVAS
  Para techos a una o dos aguas con inclinaciones mayores que 30º la carga de diseño (), sobre la
c)
proyección horizontal, será:
= Cs (0,80Qs) donde Cs = 1 – 0,025(θº - 30º), siendo Cs un factor adimensional.
d) Para los techos a dos aguas con inclinaciones mayores que 15º deberán investigarse los esfuerzos
internos para las condiciones de carga balanceada y desbalanceada como se indica a continuación:
CARGAS VIVAS

CARGA BALANCEADA CARGA DESBALANCEADA

 𝑙
≤6 𝑚
2
CARGAS VIVAS

CARGA DESBALANCEADA
 𝑙
≤6 𝑚
2  h 1
≤
𝑙 10
CARGAS VIVASArtículo 12.- CARGAS DEBIDAS AL VIENTO
12.1. GENERALIDADES
La estructura, los elementos de cierre y los componentes exteriores
de todas las edificaciones expuestas a la acción del viento, serán
diseñados para resistir las car- gas (presiones y succiones)
exteriores e interiores debidas al viento, suponiendo que éste actúa
en dos direcciones horizontales perpendiculares entre sí. En la
estructura la ocurrencia de presiones y succiones exteriores serán
consideradas simultáneamente.
CARGAS VIVAS
 12.4. CARGA EXTERIOR DE VIENTO

La carga exterior (presión o succión) ejercida por el

viento se supondrá estática y perpendicular a la superficie
sobre la cual actúa. Se calculará mediante la expresión:

0,005 C
donde:

: presión o succión del viento a una altura h en Kgf/

C : factor de forma adimensional indicado en la Tabla 4
: velocidad de diseño a la altura h, en Km/h, definida en el
Artículo 12 (12.3)
CARGAS VIVAS
 COMBINACIÓN DE CARGAS
(1) D
(2) D + L
(3) D + (W ó 0,70 E)
(4) D + T
(5) α[D + L + (W ó 0,70 E)]
(6) α[D + L +T]
(7) α[D + (W ó 0,70 E) + T]
(8) α[D + L + (W ó 0,70 E) + T]

Donde:
D = Carga muerta, según Capítulo 2
L = Carga viva, Capítulo 3
W = Carga de viento, según Artículo 12
E = Carga de sismo, según NTE E.030 Diseño
Sismoresistant
COMBINACIÓN DE CARGAS

T = Acciones por cambios de temperatura, contracciones y/o deformaciones diferidas en los materiales
componentes, asentamientos de apoyos o combinaciones de ellos.

  Factor que tendrá un valor mínimo de 0,75 para las combinaciones (5), (6) y (7); y de 0,67 para la
=
combinación (8).
En estos casos no se permitirá un aumento de los esfuerzos admisibles.
OTRAS CARGAS
CAPÍTULO 4

OTRAS CARGAS
Artículo 13.- PRESIONES DE TIERRA

13.1. Todo muro de contención será diseñado para resistir, en adición

a las cargas verticales que actúan sobre él, la presión lateral del suelo
y sobrecargas, más la presión hidrostática correspondiente al máximo
nivel freático probable.
13.2. Se considerarán las subpresiones causadas por la presión
hidrostática.
13.3. Para el cálculo de la magnitud y ubicación de las presiones
laterales del suelo se podrá emplear cualquiera de los métodos
aceptados en la Mecánica de Suelos.
13.4 Cuando la presión lateral del suelo se opone a la acción
estructural de otras fuerzas (ej. cisternas enterradas), no se tomará en
cuenta en esta combinación de cargas, pero sí se debe considerar su
acción en el diseño.
OTRAS CARGAS
Artículo 14.- CARGAS DE CONSTRUCCIÓN

Previo al inicio de obra el profesional responsable de lo

misma, evaluará las cargas reales que puedan producirse
durante el proceso constructivo y verificará que no exceda
de las cargas vivas de uso, indicadas en los documentos
del proyecto.
Si las cargas reales en el proceso constructivo excedieran
de las cargas vivas de uso, deberá consultar con el
proyectista.
OTRAS CARGAS
Artículo 16.- CONTRACCIÓN

En el diseño de estructuras de concreto armado, cuando se

prevea que la contracción pueda originar esfuerzos importantes,
se tomará en consideración las fuerzas y movimientos
resultantes de la contracción del concreto en un cantidad
0,00025 veces la distancia entre juntas.
OTRAS CARGAS
Artículo 15.- FUERZAS TÉRMICAS

El diseño de edificaciones tomará en cuenta las fuerzas y

los movimientos que resulten de un cambio mínimo de
temperatura de 20° C para construcciones de concreto y/o
albañilería y de 30°C para construcciones de metal.
PESOS UNITARIOS
PESOS UNITARIOS
PESOS UNITARIOS
PESOS UNITARIOS
PESOS UNITARIOS
PESOS UNITARIOS
 PREDIMENSIONAMIENTO
DE ELEMENTOS
ESTRUCTURALES

Docente: Msc. Manuel Ismael Laurencio Luna

Ingeniero civil - UNI
CIP N° 140995
Contenido :
• INTRODUCCIÓN
• CONSIDERACIONES GENERALES
• LOSAS
• PREDIMENSIONAMIENTO : MACIZAS, ALIGERADA,NERVADA
 INTRODUCCIÓN
Aligerados

Geometría típica

La geometría de los aligerados típicos o convencionales usados en nuestro

medio, se resume en la figura. El espaciamiento libre entre las viguetas de 0.30
m obedece a las dimensiones del ladrillo o bloque para techo que se fabrica en
nuestro medio.

Geometría de los aligerados convencionales utilizados en

nuestro medio
 CONSIDERACIONES GENERALES

Peraltes (espesores) más usados en nuestro medio

La tabla resume los espesores más utilizados en nuestro medio así como el
peso propio aproximado

Tabla Espesores típicos y luces máximas

h(m) Peso propio Luces máximas

(aproximado) recomendadas
0.17 280 kg/
0.20 300
0.25 350
0.30 420

*Las luces máximas recomendadas en la tabla sirven para el predimensionamiento

del aligerado y han sido tomados del libro del Ing. Antonio Blanco.
Cargas de diseño

En muchas ocasiones, además de su peso propio, del piso terminado y de la

s/c de uso, los aligerados pueden estar exigidos por cargas concentradas
provenientes del peso de los tabiques o particiones que se apoyan
directamente sobre él.

Cuando el tabique es perpendicular a la vigueta, la carga se modela como

concentrada en cada vigueta. Cuando el tabique es paralelo a las viguetas, se
suele colocar una “viga chata” de ancho 0.25, 0.30, 0.40 ó 0.50 m (dependiendo
de la luz) y del mismo espesor que el aligerado. La viga chata se diseña para
resistir íntegramente la carga repartida que produce el tabique, además de su
peso propio.

En general es mejor colocar una viga chata, diseñada y detallada para que
soporte su peso propio y el peso del tabique, que hacer uso de las viguetas
dobles.
PREDIMENSIONAMIENTO DE ELEMENTOS
ESTRUCTURALES
PREDIMENSIONAMIENTO DE LOSAS

1. ALIGERADOS

El peralte de las losas aligeradas podrá ser dimensionado considerando los

siguientes criterios

h = 17 cm para luces menores de 4m

h= 20 cm para luces comprendidas entre 4 y 5.5 m
h= 25 cm para luces comprendidas entre 5 y 6.5 m
h= 30 cm para luces comprendidas entre 6 y 7.5 m
 PREDIMENSIONAMIENTO DE LOSAS

1. ALIGERADOS

Cuando existen tabiques de ladrillo paralelos a la dirección de las viguetas

es frecuente diseñar una viga chata o colocar una doble vigueta con la
intención de reforzar el techo para la aplicada.
Aligerados armados en 2 direcciones se usa en paños más o menos
cuadrados y luces mayores a 6m (h=25cm, para luces entre 6.5 y 7.5 m; y
h = 30cm, para luces entre 7 y 8.5 m)
Para luces mayores no es usual considerar aligerados ni en una ni en dos
direcciones.
 PREDIMENSIONAMIENTO DE LOSAS

2. Losas Nervadas

Se usan en paños de luces grandes, mayores a 6m.

Se puede considerar el siguiente dimensionamiento ( viguetas en una
dirección):
Ancho Variable de 10 @ 15 cm, Peralte 35 cm L < 7.5 m
Ancho Variable de 10 @ 15 cm, Peralte 40 cm L < 8.5 m
Ancho Variable de 10 @ 15 cm, Peralte 50 cm L < 9.5 m
 PREDIMENSIONAMIENTO DE LOSAS

3. Losas Macizas:

Pueden ser dimensionadas en forma aproximada considerando espesores

en 5 cm a los indicado para losas aligeradas.

h = 12 o 13 cm para luces menores o iguales a 4m

h= 15 cm para luces menores o iguales a 5.5 m
h= 20 cm para luces menores o iguales a 6.5 m
h= 25 cm para luces menores o iguales a 7.5 m
 PREDIMENSIONAMIENTO DE LOSAS

3. Losas Macizas:

Las dimensiones puede disminuirse si se consideran losas armadas en

dos direcciones. Las losas trabajan en dos direcciones cuando el lado
mayor es menor que el doble del lado menor, y cuando tiene sus 4
bordes. En este caso la losa se puede predimensionar como el
perímetro dividido entre 180
Ejemplo Dimensionamiento de losa.

f’c=
  210 kg/
fy = 4200 kg/
Aligerado h =
0.20 m
p.p. = 300 kg/
p.t. = 100 kg/
s/c = 300 kg/
6m 6m 6m
 • Metrado (por vigueta)

CM: pp alig. = 300x0.4 = 120 160x1.5 = 240

p.t. = 100x0.4 = 40
CV: s/c = 300x0.4 = 120 120x1.8 = 216
u ≈ 455 kg/m por vigueta
servicio = 280 kg/m por vigueta
 Corte longitudinal
 PREDIMENSIONAMIENTO DE VIGAS

Las vigas se dimensionan generalmente considerando un peralte del orden

de 1/10 a 1/12 de la luz libre, debe aclararse que esta altura incluye el
espesor de la losa del techo o piso.
Según Norma E.060 , menciona peraltes o espesores mínimos de viga no
preesforzadas o losas reforzadas en una dirección a menos que se
calculen las deflexiones
 PREDIMENSIONAMIENTO DE VIGAS

Actualmente es común considerar vigas de igual peralte en las dos

direcciones de la edificación, aumentando el ancho para el caso de las
vigas principales. Se puede considerar el ancho como 0.5 la altura
Se indica dimensiones usuales de viga.

L ≤ 5.5 m 25x50 , 30x50

L ≤ 6.5 m 25x60 , 30x60 , 40x60
L ≤ 7.5 m 25x70 , 30x70 , 40x70 , 50x70
L ≤ 8.5 m 30x75 , 40x75 , 30x80 , 40x80
L ≤ 9.5 m 30x85 , 30x90 , 40x85 , 40x90
REFERENCIAS :
(1) Introducción a las estructuras,
(2) Estructuración y Diseño de Edificaciones de Concreto Armado ,
Antonio Blanco Blasco.
(3) Norma E0.60 Concreto Armado
(4) Reglamento Nacional de Edificaciones E.020
(5) Análisis de Edificios – Ángel San Bartolmé
