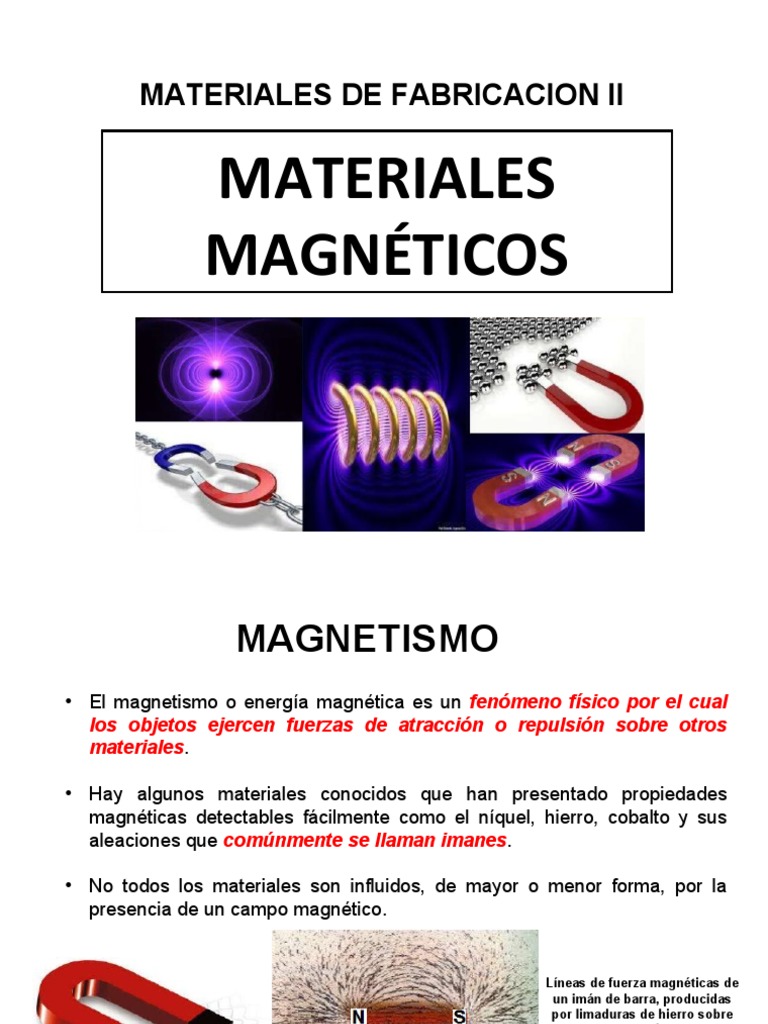

MATERIALES DE FABRICACION II

MATERIALES
MAGNÉTICOS
 MAGNETISMO
• El magnetismo o energía magnética es un fenómeno físico por el cual
los objetos ejercen fuerzas de atracción o repulsión sobre otros
materiales.

• Hay algunos materiales conocidos que han presentado propiedades

magnéticas detectables fácilmente como el níquel, hierro, cobalto y sus
aleaciones que comúnmente se llaman imanes.

• No todos los materiales son influidos, de mayor o menor forma, por la

presencia de un campo magnético.

Líneas de fuerza magnéticas de

un imán de barra, producidas
por limaduras de hierro sobre
papel
 MATERIALES MAGNÉTICOS

•Los materiales magnéticos de más amplio uso se basan en metales y aleaciones

ferromagnéticas, como son el hierro, el níquel y el cobalto, o bien materiales
ferrimagnéticos incluyendo varias ferritas y granates.

•Las aleaciones de Fe-Nd-B así como Sm-Co producen materiales magnéticos

“permanentes” muy poderosos.

•Los materiales magnéticos, se usan mucho como sensores y actuadores en el

mundo de la mecatrónica. Algunos materiales conocidos como materiales
magnetostrictivos, desarrollan una deformación al ser sujetos a un campo
magnético.

•El comportamiento magnético queda determinado en primer término por la

estructura electrónica de un material, que crea dipolos magnéticos. Las
interacciones entre dichos dipolos determinan el tipo de comportamiento
magnético observado. Este comportamiento magnético puede ser controlado en
función de la composición, microestructura y por el proceso de los materiales
básicos.

El comportamiento magnético de un material depende de la estructura

del material y, particularmente, de la configuración electrónica
 MAGNETOSTRICCIÓN
• Se denomina magnetostricción a la propiedad de los materiales magnéticos
que hace que estos cambien de forma al encontrarse en presencia de un
campo magnético. Las vibraciones en forma de sonido son causadas por la
frecuencia de las fluctuaciones del campo. Éste fenómeno es parte de la causa
de que se encuentren vibraciones de 100 Hz ó 120 Hz en máquinas eléctricas
como motores y transformadores.

• Es una propiedad de los materiales ferromagnéticos de cambiar de forma en

presencia de campos magnéticos
Corte transversal de un transductor el cual contiene
material magnetostrictivo (interior).
Material de este tipo ante la presencia de un campo
magnético sufre ciertas modificaciones en su
estructura interna, lo que produce pequeños
cambios en sus dimensiones físicas

• Los materiales magnetostrictivos pueden convertir la energía magnética en

energía cinética, o al revés, y se usan en la construcción de actuadores y
sensores.
• El cobalto exhibe la mayor magnetostricción a temperatura ambiente de todos
los elementos puros, entre las aleaciones, la mayor magnetostricción
conocida hasta el momentos la presenta el Terfenol-D (una aleación de terbio,
disprosio y hierro),
CLASIFICACIÓN DE LOS MATERIALES MAGNÉTICOS
 CLASIFICACIÓN DE LOS MATERIALES MAGNÉTICOS

•Estrictamente hablando, no existe ningún material “no magnético”. En este

mundo, todos los materiales están formados por átomos; los átomos a su vez
están formados por electrones que giran a su alrededor igual que un ciclo
portador de corriente que genera un campo magnético. Así, todo material
responde a un campo magnético. La escala con la cual se presenta esta
respuesta de electrones y de átomos en material determina si éste será muy
magnético o poco magnético.

•Los materiales como el Fe, Ni, Co y algunas aleaciones son ejemplos de

materiales ferromagnéticos. Muchos materiales cerámicos, como la ferrita de
níquel zinc y la ferrita de manganeso zinc, son ejemplos de materiales
ferrimagnéticos. Si alguien en algún momento utiliza el término “no
magnético”, significa que el material no es ni ferromagnético, ni
ferrimagnético.
 CLASIFICACIÓN DE LOS MATERIALES MAGNÉTICOS

• Estos materiales “no magnéticos” se clasifican como diamagnéticos (por

ejemplo, los superconductores) o paramagnéticos. En algunos casos,
también encontramos materiales que son antiferromagnéticos o
superparamagnéticos.

• Los materiales ferromagnéticos ferromagnéticos y ferrimagnéticos, suelen

clasificarse en materiales magnéticos suaves o duros. El hierro de elevada
pureza y los aceros al carbono son ejemplos de materiales magnéticamente
suaves, ya que se pueden magnetizar, pero cuando se elimina su fuente de
magnetización, pierden su comportamiento magnético.

• Los imanes permanentes o los materiales magnéticamente duros conservan

su magnetización. Se trata de “imanes” puros. Muchas ferritas cerámicas se
utilizan para fabricar imanes económicos para refrigeradores. Un material
magnético duro no pierde su comportamiento magnético con facilidad.
 DIPOLOS Y MOMENTOS MAGNÉTICOS

•El comportamiento magnético de los materiales se puede rastrear en la

estructura de los átomos.

•Los electrones en los átomos tienen un movimiento planetario, ya que giran

alrededor del núcleo. El movimiento orbital del electrón alrededor del núcleo
así como el giro del electrón alrededor de su propio eje causan momentos
magnéticos diferentes. Estos dos movimientos (es decir, giro y orbital)
contribuyen al comportamiento magnético de los materiales. Cuando un
electrón gira, se presenta un momento magnético asociado con dicho
movimiento.
 DIPOLOS Y MOMENTOS MAGNÉTICOSc

• Podemos considerar los electrones entre los materiales como

pequeños imanes elementales. Si los momentos magnéticos debidos
a los electrones en los materiales se pudieran alinear en una misma
dirección ¡el mundo sería un sitio magnético!. Sin embargo, éste no
es el caso. Existe un mecanismo mediante el cual los momentos
magnéticos asociados asociados con el giro de los electrones y su
movimiento orbital se cancelan en la mayoría de los materiales, y solo
quedan unos cuantos que son «magnéticos».

• Existen dos efectos que hacen que la mayoría de los materiales de

este mundo no sean magnéticos.

• El primero, por el principio de exclusión de Pauli, dos electrones con

el mismo nivel de energía (estado orbital) deben tener giros opuestos.
Esto significa que sus momentos magnéticos debidos al giro de los
electrones son opuestos (uno puede considerarse «hacia arriba» y
el otro «hacia abajo») y se cancelan.
 DIPOLOS Y MOMENTOS MAGNÉTICOS

• El segundo efecto es que también se cancelan entre sí los momentos

orbitales de los electrones. Es por eso que, en una capa completamente
llena, todos los momentos de giro y orbitales de los electrones se
cancelan. Ésta es la razón por la cual los átomos de la mayoría de los
elementos no tienen un momento magnético neto.

• Algunos elementos, sin embargo, como el hierro, níquel y cobalto, tienen

un momento magnético neto, puesto que algunos de sus niveles
contienen un electrón impar (dipolos magnéticos no apareados que
interactúan entre sí). En este caso los momentos magnéticos de los
átomos se orientan en una sola dirección; estos materiales se conocen
como materiales ferromagnéticos.

• La cusa más precisa del comportamiento ferromagnético del Fe, Ni y Co

son los niveles de energía no totalmente ocupados en el nivel 3d.

• Aquellos materiales en los cuales los momentos magnéticos de los

distintos átomos o iones no se cancelan en su totalidad se conocen como
materiales ferrimagnéticos (materiales cerámicos).
Al aplicar un campo los dominios se orientan todos Al
aplicar un campo los dominios se orientan

Para temperaturas altas (T>Tcurie ) se convierten en

paramagnéticos por la agitación térmica
 ESTRUCTURA DE LOS DOMINIOS
• Dentro del cristal único o de la estructura policristalina de un material
ferromagnético o ferrimagnético, se produce una subestructura compuesta de
dominios magnéticos, incluso en ausencia de un campo externo. Esto ocurre
porque la presencia de numerosos dominios en el material, organizados de
manera que la magnetización neta sea cero, minimiza la energía
magnetoestática.
• Los dominio son regiones dentro del materiales las cuales todos los dipolos
están alineados en cierta dirección
• En un material que jamás haya sido expuesto a un campo magnético, los
dominios individuales tiene orientaciones al azar. La magnetización neta en un
material ferromagnético o ferrimagnético virgen es en su totalidad igual a cero.
• Las fronteras, conocidas como paredes de Bloch separan los dominios
magnéticos individuales: Las paredes de Bloch son zonas angostas en
las cuales la dirección del momento magnético cambia gradual y
continuamente, desde el correspondiente a un dominio hasta el siguiente

• Los dominios normalmente son muy pequeños, de aproximadamente de

0,005 cm o menos, en tanto que las paredes de Bloch son de
aproximadamente 100 nm de espesor
 MOVIMIENTO DE LOS DOMINIOS EN UN CAMPO MAGNÉTICO

• Cuando se impone un campo magnético sobre el material, los dominios que

están prácticamente alineados en relación con el campo crecen a expensas a
expensas de los no alineados. A fin de que crezcan los dominios, las paredes de
Bloch deben moverse; el campo proporciona la fuerza requerida para este
movimiento. Inicialmente los dominios crecen con dificultad y se requieren
grandes incrementos en el campo para apenas producir un poco de
magnetización
• Conforme aumenta la intensidad del campo, los dominios con orientación
favorable crecen con mayor facilidad. Eventualmente los dominios con
orientación desfavorable desaparecen y la rotación completa la alineación de los
dominios en el campo. La magnetización de saturación, que se produce
cuando todos los dominios están orientados en dirección al campo magnético, es
la magnetización mas elevada que pueda lograrse con el material
• Cuando se elimina el campo, la resistencia que ofrecen las paredes de los
dominios impide que los dominios vuelvan a crecer con orientación aleatoria.
Como resultado, gran parte de los dominios quedan orientados cerca de la
dirección del campo original; una magnetización residual , que se conoce como
remanencia se encuentra presente en el material y el material se comporta
como un imán permanente.
• Si ahora aplicamos un campo en la dirección inversa, los dominios crecen
con una alineación en la dirección opuesta. Se requiere un campo coercitivo
(Hc) para obligar a los dominios a una orientación aleatoria y que se cancelen
entre sí. Con incrementos adicionales en la intensidad del campo, los
dominios finalmente se alinearán hasta la saturación en la dirección opuesta.
• Como el campo continuamente cambia de sentido, la relación entre
magnetización y campo traza un ciclo de histéresis
INTRODUCCIÓN E
l
e
HISTÉRESIS MAGNÉTICA
c
t
En el eje de ordenadas puede Material imanado hasta r
representarse bien la imanación M o bien saturación por alineación i
el campo B Imanación de dominios
del material c
Cuando el campo magnético aplicado cae i
M
a cero, sigue existiendo magnetismo d
remanente (esto tiene utilidad para a
El material ferromagnético sigue
almacenamiento magnético de datos) d
una curva no lineal cuando se
imana desde campo cero
y
Campo magnético
H aplicado M
El campo magnético aplicado debe a
invertirse y alcanzar un valor llamado
g
campo coercitivo para que la
imanación vuelva a ser nula n
El ciclo de histéresis muestra que la imanación de
e
un material ferromagnético depende de su t
historia previa. Una vez se ha llevado el material i
Saturación en
a saturación el campo aplicado H puede ser s
reducido a cero pero el material retiene buena m
sentido opuesto
parte de su imanación (“recuerda su historia”). o
23
 MATERIALES PARA ALMACENAMIENTO DE DATOS

• Los materiales magnéticos se utilizan para almacenamiento de datos. Se almacena la memoria

magnetizando un material en cierta dirección. Por ejemplo, si el polo «norte» está activo, el
bit de información almacenado es igual a 1. Si el polo «norte» no está activo, entonces lo que
se almacena es un 0.

• Para esta aplicación, son preferibles los materiales con un ciclo de histéresis cuadrado, una
remanencia baja, una magnetización por saturación también baja y un campo coercitivo
reducido.

• La cinta magnética de las tarjetas de crédito y las tarjetas de los cajeros de los bancos se fabrican
utilizando partículas de γ-Fe2O3 o de Fe2O3. El ciclo cuadrado asegura que un bit de
información que se coloque en el material mediante un campo magnético quede almacenado; es
necesario un cambio abrupto y grande en la magnetización para eliminar la información del
ferroimán.
APLICACIONES
 APLICACIONES
• En las máquinas de corriente alterna, la excitación magnética H es alterna y
el campo magnético también; por tanto la magnetización del material
ferromagnético evoluciona según un ciclo de histéresis

• Experimentalmente se descubrió que estos núcleos ferromagnéticos

producen un calor que se disipa al ambiente y, que es proporcional al área
de la gráfica de Histéresis. Bajo este criterio, los materiales ferromagnéticos
se clasifican en blandos y duros:

Blandos: se calientan poco (tienen

pocas pérdidas). Ideales para
maquinas eléctricas y aplicaciones
donde no se debe producir calor (el
calor es una pérdida de energía que
cuesta dinero).
Duros: se calientan mucho
(tienen muchas pérdidas).
Ideales para hornos de
inducción, vitrocerámicas, etc.
En general, aplicaciones donde
el objetivo es producir calor
 MATERIALES PARA ALMACENAMIENTO DE
DATOS

• Los materiales magnéticos se utilizan para

almacenamiento de datos. Se almacena la memoria
magnetizando un material en cierta dirección. Por
ejemplo, si el polo «norte» está activo, el bit de
información almacenado es igual a 1. Si el polo
«norte» no está activo, entonces lo que se
almacena es un 0.

• Para esta aplicación, son preferibles los materiales

con un ciclo de histéresis cuadrado, una
remanencia baja, una magnetización por saturación
también baja y un campo coercitivo reducido. La
cinta magnética de las tarjetas de crédito y las
tarjetas de los cajeros de los bancos se fabrican
utilizando partículas de γ-Fe2O3 o de Fe2O3. El ciclo
cuadrado asegura que un bit de información que se
coloque en el material mediante un campo
magnético quede almacenado; es necesario un
cambio abrupto y grande en la magnetización para
eliminar la información del ferroimán.
 APLICACIONES DE IMANES SUAVES

• La información se puede almacenar o recuperar de un disco magnético mediante el

uso de una cabeza electromagnética. En el almacenamiento, una corriente que pasa
por la cabeza magnetiza dominios en el disco; durante la recuperación, los dominios
magnéticos en el disco inducen una corriente eléctrica en la cabeza
• Se han desarrollado aleaciones en base a Co,-Pt-Ta-Cr para la manufactura de discos
duros. Los discos duros de las computadoras se fabrican utilizando películas
delgadas pulverizadas de estos materiales
 Ciclo de histéresis
B
Magnetismo remanente:
estado del material en B
m
ausencia del campo
magnético
BR
Campo coercitivo: el
necesario para anular BR

Hc H
- Hm H
Hmm

CICLO DE HISTÉRESIS

- Bm
• Esta curva se conoce como
curva de magnetización
inicial

• En la siguiente figura se
esquematiza una
manipulación más compleja.
Desde el estado
desmagnetizado (1), a
medida que aumenta la
f.m.m. H más y más dominios
se van agregando a la
alineación paralela hasta que
todos están alineados en el
estado de saturación (2)
donde hay un campo de
inducción Bsat. Un aumento
de la fmm no creará nuevas
alineaciones
• Si, en cambio, desde el
estado de saturación (2) se
disminuye la intensidad de la
f.m.m. H, se observa que el
sistema no sigue la
trayectoria previa, dado que
los mecanismos de
alineación de dominios, los
movimientos de las fronteras
de dominios y la agitación
térmica (este último factor
tiende al desalineamiento)
son mecanismos altamente
no lineales
• Cuando la f.m.m. llega a
cero (3), el material queda
magnetizado, creando un
campo de inducción
residual Br (remanencia).
Si se aumenta ahora la
f.m.m. en valores negativos
(o sea en el sentido
opuesto de circulación de
corriente al de la
magnetización inicial), el
material queda
efectivamente
desmagnetizado al llegar al
valor de coercividad –Hc
(4)
Si se continúa aumentando
la intensidad de la f.m.m., se
produce una nueva
saturación en el sentido
opuesto (5) y si desde allí se
disminuye la intensidad de
la f.m.m., las situaciones
anteriores se repiten sobre
una curva simétrica en los
puntos (6) y (7)
Si se repite esta operación,
el sistema recorre siempre el
mismo ciclo, conocido como
ciclo de histéresis. La
magnetización de un material
que presenta histéresis se
realiza a expensas de
energía, que se disipa en
forma de calor debido a las
alteraciones en las fronteras
de dominios. Se puede
demostrar que al recorrer un
ciclo de histéresis, se
entrega al material una
energía por unidad de
volumen en forma de calor
igual al área del ciclo de
histéresis
La forma de la curva CURVAS DE
B-H varía para los HISTÉRESIS
diversos materiales DE DIVERSOS
magnéticos; existen MATERIALES
varios tipos de curva MAGNETICOS
con diversos usos
 CURVAS DE HISTÉRESIS DE DIVERSOS
MATERIALES MAGNETICOS
En esta curva hay únicamente una pequeña
área encerrada por el ciclo de histéresis. Esta
representa el trabajo efectuado por ciclo. Está
relacionada con la pérdida de potencia y se
mantiene tan pequeña como sea posible
En la unidad de memoria queremos magnetizar
fácilmente a un valor regular de B y entonces
retener la mayoría de su densidad de flujo
cuando se corta la potencia, de modo que esta
pueda utilizarse como «memoria» para
accionar los controles para cuando se requiera
nuevamente. Para esto se desea tener un «ciclo
cuadrado» de manera que aún con un campo
inverso todavía se obtiene un flujo fuerte para
«lectura»
 CURVAS DE HISTÉRESIS DE DIVERSOS
MATERIALES MAGNETICOS

En el imán permanente la «potencia» del imán esta relacionada con el producto

BH*. Observamos que en esta gráfica el eje x, la intensidad de campo, esta
muchas veces comprimida, lo cual refleja el alto valor de H necesario para
producir un imán permanente con un alto valor de B. Nótese este alto valor de la
inducción remanente

* Se emplea el máximo producto BH en el segundo cuadrante de la curva B-H

 DOMINIOS MAGNÉTICOS

• En un material no magnetizado los dominios no están alineados y se

supone que hay orientación equilibrada, con un momento magnético
resultante de cero. Sin embargo si se aplica un campo magnético,
aquellos dominios con sus direcciones magnéticas paralelas al campo
crecerán a expensas de los opuestos. Si la microestructura es tal que la
nueva estructura de dominio se retiene, tenemos un imán permanente;
si el material regresa a su estado original, tenemos un imán blando.

• A medida que el dominio crece a expensas de otro, se produce un

cambio en el alineamiento de los imanes atómicos en particular. El
límite del dominio se denomina Pared de Bloch.
