ESTACION
TOTAL

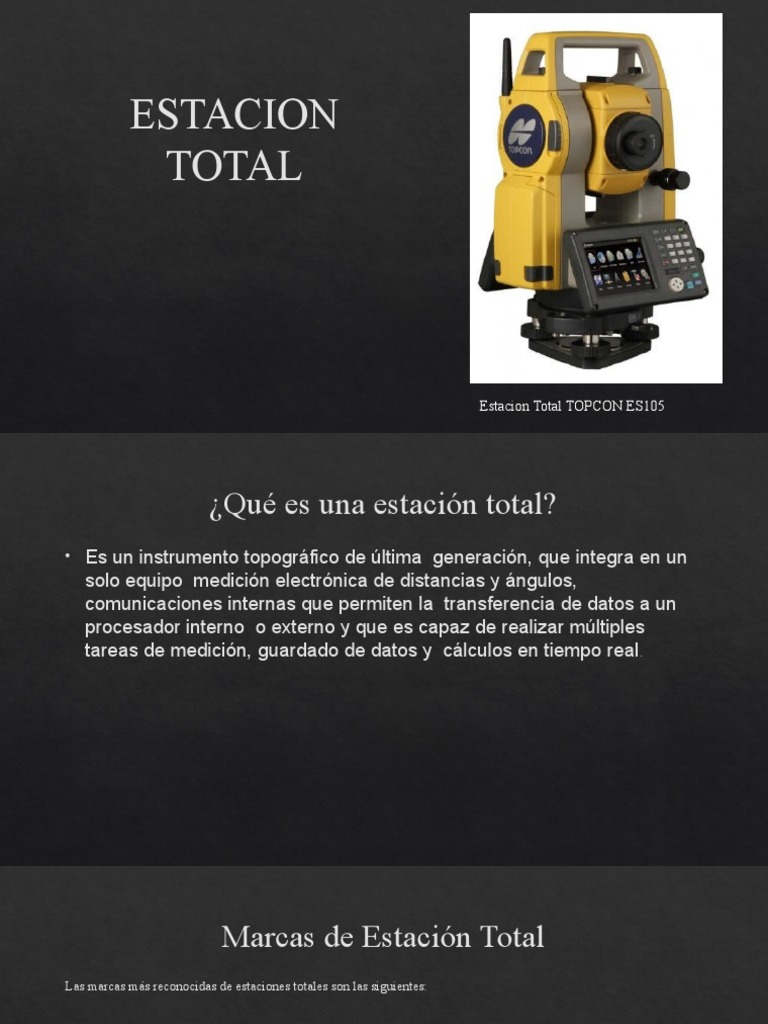

Estacion Total TOPCON ES105
¿Qué es una estación total?
Es un instrumento topográfico de última generación, que integra en un
solo equipo medición electrónica de distancias y ángulos,
comunicaciones internas que permiten la transferencia de datos a un
procesador interno o externo y que es capaz de realizar múltiples
tareas de medición, guardado de datos y cálculos en tiempo real.
Marcas de Estación Total
Las marcas más reconocidas de estaciones totales son las siguientes:
Una de las más vendidas es la maraca Topcon, los modelo de estás son completos y económicos.
Luego de la anterior, se encuentra la marca Sokkia, sin duda no se conoce mucho pero la calidad de estás se debe
destacar.
Leica, esta marca de origen alemán, es de buena calidad, y su precio puede ser muy bajo con respecto a otras
estaciones totales que hay en el mercado actual.
La Nikon, además de hacer estupendas cámaras en el pasado está gran empresa fábrica estaciones totales que tienen
buenas referencias de topógrafos expertos.
La marca Trimble tiene los diseños más competitivos del mercado actual de las estaciones totales, y se pueden
encontrar en casi cualquier lugar donde vendan estaciones totales.
En este trabajo nos enfocamos en las características y funcionamiento de la Estación Total marca
‘TOPCON ES105’.
Avance Tecnológico
Elavance de la ciencia evoluciono el Teodolito a un Teodolito Electrónico y
luego a una Estación Total. Una Estación Total integra 4 equipos en uno
solo con el objetivo de facilitar y aumentar la eficiencia de los procesos
topográficos de campo.
Uso de la Estación Total
La estación total se utiliza para medir ángulos horizontales, verticales y
distancias.
Se los denomina estaciones totales porque miden ángulos, distancias y
niveles, lo que antes requería de varios instrumentos diferentes. Estos
teodolitos electro- ópticos son económicamente accesibles. Su precisión,
facilidad de uso y la posibilidad de almacenar la información para luego
descargarla en programas externos de modelamiento.
Diferencias con el Teodolito
Algunas de las características que incorpora,y con las cuales no cuentan los
teodolitos son:
Una pantalla alfanumérica de cristal líquido (LCD).
Leds de avisos.
Iluminación independiente de la luz solar.
Calculadora.
Distanciómetro.
Trackeador (seguidor de trayectoria).
Diferencias con el Teodolito
Componentes
Una estación total posee básicamente 3 componentes:
Mecánico: el limbo, los ejes y tornillos, el nivel, la base nivelante.
Óptico: el anteojo y la plomada óptica.
Electrónico: el distanciómetro, lectores de los limbos, el software y la memoria.
Los componentes óptico y mecánico no difieren de los que llevan los teodolitos y
taquímetros clásicos de uso en topografía.
Partes de la Estación Total Marca ‘TOPCON ES105’
Funcionamiento
Elfuncionamiento del aparato se basa en un principio geométrico sencillo y
muy difundido entre los técnicos catastrales, conocido como Triangulación,
que consiste en determinar la coordenada geográfica de un punto
cualquiera a partir de otros dos conocidos.
Coordenadas de la Estación (Stn Coordinate)
Vista Atrás (Back Sight)
Observación (Observation)
¿Cómo estacionar el equipo?
Colocar la estación sobre la plataforma base, (previamente se aconseja que los
tornillos de nivelación de la plataforma nivelante del instrumento estén a la mitad de
recorrido). (Ver Fig. 01 y 02)
El instrumento se cogerá por su asa y no se soltará hasta que esté atornillado a la
base del trípode. (Ver Fig. 03)
Fig 03
Fig 01 Fig 02
NIVELACIÓN DEL INSTRUMENTO
Una vez montado los instrumentos nivélelos guiándose con el nivel de
burbuja. ( ver Fig. 04)
Gire simultáneamente dos de los tornillos en sentido opuesto. El dedo
índice de su mano derecha indica la dirección en que debe mover la
burbuja del nivel. (ver Fig. 05)
Fig. 01
Fig. 02
MEDICION CON LA ESTACIÓN TOTAL
Observamos cómo aplomar a partir de una altura ,así como revisar una
línea vertical de una estructura se puede efectuar con precisión con una
sola cara del anteojo, siempre y cuando este describa un plano
completamente vertical al girarlo. (Ver Fig. 06)
Fig. 06 Aplomado a partir de una altura
MEDICION CON LA ESTACIÓN TOTAL
Para trazar el plano de una construcción, se determina la posición y altura de un
punto de la misma midiendo ángulos y distancias. Para hacerlo, el instrumento se
coloca sobre un punto referido a un sistema de coordenadas locales. (Ver Fig. 07)
Con fines de orientación, se elige un segundo punto fácil de distinguir después de
visarlo con el círculo horizontal puesto a ceros.
Si ya existe un sistema de coordenadas, coloque el instrumento en un punto
conocido y alinee el círculo horizontal con un segundo punto conocido.
Fig. 07 Levantamiento por el método polar.
MEDICION DE PENDIENTES CON LA ESTACIÓN TOTAL
Posicione el instrumento en un punto de la línea cuya pendiente se
requiere calcular y coloque un estadal en un segundo punto de dicha línea.
Utilizando el anteojo, determine la altura ‘i’ del instrumento con el estadal.
La lectura del círculo horizontal se puede configurar para obtener valores
en porcentaje, de tal forma que el valor de la pendiente se puede leer
directamente en %. La distancia es irrelevante. (Ver Fig 08)
Fig. 08 Medición de pendiente.
GUIA RAPIDA PARA ESTACION TOTAL TOPCON ES105
.
Estación Total ‘TOPCON ES1050’
GUIA RAPIDA PARA ESTACION TOTAL TOPCON ES105
Presionamos la tecla verde power y automáticamente nos aparece el nivel u ojo de pollo
electrónico. y para poder encender lo que es la plomada laser hay que presionar PLO-EN(F2)y
tratar de que nuestro nivel X y Y quede en 0.00 para poder certificar una armada completa en el
equipo después de eso presionamos OK(F1).
COLECTOR DE DATOS INTERNO
Después de haber nivelado completamente el equipo y haber
entrado a nuestra pantalla inicial de ángulos vamos a
proceder a crear un proyecto en el colector de datos.
Para lo cual debemos de presionar ESC y luego DATO (F3)
En el cual nos la sale la siguiente pantalla donde
presionamos
TRABAJ con la tecla ENTER (Azul)
COLECTOR DE DATOS INTERNO
En esta siguiente pantalla nos aparece la opción de
seleccionar el trabajo o el archivo al cual vamos a trabajar,
Selec TRABJ y presionamos ENTER nuevamente y
pasamos a la siguiente imagen
En esta pantalla debemos de confirmar que tanto en la
opción Selec TRABAJ y Buscar Coord TRABAJ contenga
el mismo archivo o trabajo, el cual lo buscamos con el
comando LIST (F1) después de haber confirmado los dos
que queden iguales presionamos ENTER 2 veces.
COLECTOR DE DATOS INTERNO
En esta pantalla entramos a Detalles de TRABAJ en la cual
nos aparece la opción de editar el trabajo donde ponemos el
nombre de el proyecto y el factor de escala, después de editar
el nombre de el proyecto presionamos ENTER (2 veces)
hasta salir de nuevo a esta pantalla, lo cual presionamos ESC
(varias veces) hasta salir a nuestra primera imagen donde
nos aparecerán los ángulos Horizontales y Verticales
En esta pantalla presionamos (F4) COORD
COLECTOR DE DATOS INTERNO
En esta pantalla nos sale 3 opciones las cuales solo
utilizamos las dos primeras Occ.Orien. y Observación.
Presionamos ENTER, para que nos salga la pantalla donde
podemos ingresar los datos de estación y de orientación
Aquí introducimos las coordenadas de donde estamos
estacionados en ejemplo Y: 10000.000 X: 10000.000 Z:
1000.000 PTO (numero de el punto) HI (Altura del equipo
o instrumental) Cd (nombre de el punto), después de
haber ingresado los datos correspondientes en la estación
presionamos E.RXYZ (F3) en donde nos sale la siguiente
pantalla.
COLECTOR DE DATOS INTERNO
En esta pantalla introducimos las coordenadas del punto a
bisar o tomar la vista tanto como Yref (norte), Xref (este),
Zref (cota o nivel) después de haber terminado con la
introducción de las coordenadas a visar se presiona (F4)
OK. Donde nos saldrá la siguiente pantalla
Aquí nos sale lo siguiente AZ (Angulo vertical) HA-D( que
es el ángulo el cual se encuentra el esquipo) Acim.(es el
rumbo que ha calculado el equipo con las dos coordenadas
que nosotros le hemos introducir).en esta pantalla solo
ubicamos el cadenero/ayudante o donde vamos a orientar el
equipo y presionamos (F4)SI. Donde nos saldrá lo siguiente.
COLECTOR DE DATOS INTERNO
Aquí solo presionamos ENTER (Tecla Azul).
Aquí en esta pantalla solo introducimos la altura de el PRISMA en el cual
lo tenga el cadenero en el momento de tomar la vista o orientar el equipo,
luego presionamos ENTER y colocamos el NOMBRE DE EL PUNTO A
VISAR y de nuevo ENTER y
colocamos el numero de el punto que estamos visualizando, y después
presionamos (F3)AUTO, para que el equipo tome la distancia y guarde
automáticamente el punto en la estación, ya desde este momento usted no
mas es cambiar la altura de el prisma y el nombre del punto o descripción y
únicamente es presionar (F3)AUTO (siempre se ponen estos dos datos
antes de tomar el punto)
COMANDO REPLANTEO
Después de haber armado nuestro equipo y haberlo
encendido nos aparece la pantalla principal del equipo el
cual con la tecla FUNC buscamos el comando MENU
donde entramos presionando la tecla (F1)
Cuando presionamos en Menú nos sale esta pantalla donde
vamos a iniciar a entrar a nuestro programa de Replanteo
presionamos ENT.
COMANDO REPLANTEO
Aquí en esta pantalla nos aparecen tres comandos los
cuales vamos a utilizar el comando Occ.Orien. Donde
entramos presionamos ENT
Donde nos sale esta pantalla, donde vamos a iniciar a ingresar
las coordenadas del punto donde nos encontramos
estacionados Y,X,Z, Numero del punto, altura instrumental del
equipo y el nombre del punto donde estamos.
Luego presionamos la tecla (F3) E.RXYZ donde vamos a
iniciar a introducir las coordenadas del punto que vamos a
tomar la vista
CUIADOS DE LA ESTACION TOTAL
No use el instrumento en zonas expuestas a grandes cantidades de polvo, y ceniza ni cerca
de una mina de carbón y material inflamable, ya que hay riesgo de que se produzcan
explosiones.
Para evitar que la batería se entre en cortocircuito, mientras esta guardada, ponga cinta
aislante o algo similar en los bornes.
Antes de cerrar la maleta compruebe que están secos su interior como el mismo
instrumento, de lo contrario podría enmohecerse.
Nunca ponga el SET directamente sobre el suelo. Arena o polvo podrían dañar los
agujeros de los tornillos o el tornillo de centrar de la base.
No oriente el anteojo hacia el sol, puede dañar el interior del instrumento.
Cuando no se este usando el instrumento se debe cubrir con una funda de vinilo.
Nunca transporte el SET sobre el trípode.
Apague el instrumento antes de sacar la batería.
Cuando coloque el SET en su maleta para guardarlo por más de un día, retire antes la batería.
