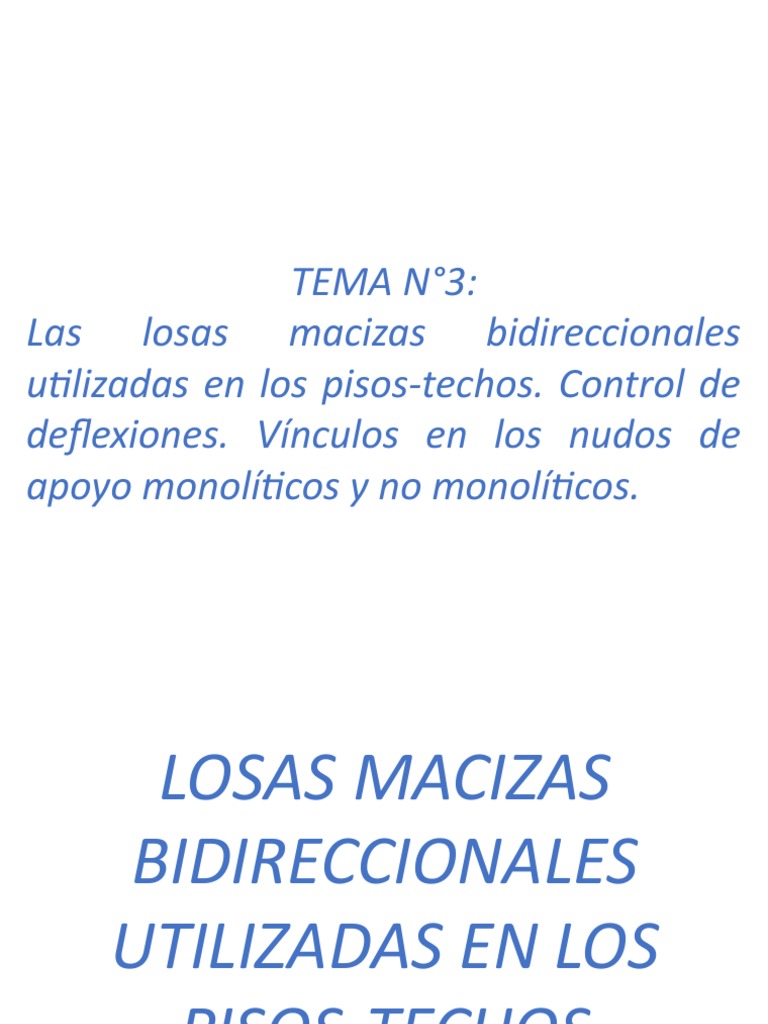

TEMA N°3:

Las losas macizas bidireccionales

utilizadas en los pisos-techos. Control de
deflexiones. Vínculos en los nudos de
apoyo monolíticos y no monolíticos.
 LOSAS MACIZAS
BIDIRECCIONALES
UTILIZADAS EN LOS
PISOS-TECHOS
DISEÑO DE LOSAS MACIZAS BIDIRECCIONALES
La losa maciza es un elemento estructural cuyas dimensiones en dos de sus ejes (X, Y) son
mucho mayor que el tercero (Z). Estas losas están formadas solo de concreto y acero;
pueden tener un espesor uniforme o también pueden ser acarteladas.

Pueden emplearse losas macizas en:

- Muros de sótano
- Tanques rectangulares

- Losas de techo
COMPORTAMIENTO DE LAS LOSAS MACIZAS

 Según la teoría de la resistencia de materiales, la deflexión de una viga (una sección de losa
maciza puede representarse como viga) es:

Donde:
- ∆d= deflexión elástica
- W=carga uniformemente distribuida
- L=luz libre
- E=Elasticidad del elemento
- I=Inercia del elemento
En una losa las deflexiones en el centro, tanto para el eje X e Y son las mismas, al ser la
misma calidad de material y espesor, podemos reducir la expresión en:
MÉTODOS DE ANÁLISIS ESTRUCTURAL:

MÉTODOS CLÁSICOS SIMPLIFICADOS

- MÉTODO DIRECTO
- MÉTODO PÓRTICO EQUIVALENTE

MÉTODOS DE COEFICIENTES BASADOS EN MÉTODOS APROXIMADOS

- TABLAS JOINT COMITÉ ASCE ACI
- COEFICIENTES DE LA NTE E.060 - MÉTODO DE MARCUS

MÉTODOS DE COEFICIENTES BASADOS EN ANÁLISIS NUMÉRICO

- MÉTODO PCA
- TABLAS DE BARES
- TABLAS DE KALMANOK
- PROGRAMAS: SAP/ETABS/AUTODESK ROBOT/CYPECAD/SAFE
PREDIMENSIONAMIENTO:


  ln = luz libre corta
P = perímetro de la losa
CONSIDERACIONES DE APOYO:

ln = luz libre corta

P = perímetro de la losa
CONSIDERACIONES PARA EL DISEÑO:
PERALTE EFECTIVO:
REFUERZO DE LA LOSA:

 El refuerzo mínimo a colocar en una losa maciza bidireccional es:

 El espaciamiento del refuerzo en las secciones criticas, no debe de exceder de dos veces
el espesor de la losa.

 Por lo menos un tercio del refuerzo para momento positivo perpendicular a un borde
discontinuo deberá prolongarse hasta el borde de la losa y tener una longitud embebida
recta o en gancho de por lo menos 15 cm en las vigas, muros o columnas perimetrales.

 El refuerzo para momento negativo perpendicular a un borde discontinuo deberá

anclarse en las vigas, muros o columnas, empleando los criterios de gancho estándar o
longitud de anclaje.
OTROS CASOS A CONSIDERAR:

 Refuerzos de acero no perpendicular a la viga o muro de apoyo.

 Cargas de impacto de maquinas o peatonales

 Losas apoyadas en terrenos

 Presencia de aberturas en las losas.

CASO 01:

 Diseñar la siguiente losa maciza:

Comportamiento de la losa maciza central
Luz Menor = 7.64 m; Luz Mayor = 7.73 m;
Relación = 0.99; la losa tendrá un comportamiento bidireccional
Espesor de la losa maciza:
    𝑃 𝑙𝑛
𝑒
𝑒=
180 = 40
ln = luz libre corta = 7.64 m
P = perímetro de la losa = 30.74 m

  30.74 7.64
𝑒= = 0.17 𝑚 𝑒= =0.19 𝑚
180 40
La losa tendrá un espesor de 17.5 cm
Metrado de cargas de la losa maciza:

Piso terminado = 100 Kg/cm²

Cielo raso = 10.23 Kg/cm²
s/c = 200 Kg/cm²
Tabiquería = 210 Kg/cm²
Metrado de cargas de la losa maciza:

Peso
CARGA MUERTA Específico Espesor   Peso
Peso Propio 2400 kg/m3 0.175 m = 420 kg/m2
Piso Terminado 100 kg/m2 - = 100 kg/m2
Falso Cielo Raso 10.23 kg/m2 -   = 10.23 kg/m2
CM = 530.23 kg/m2

Peso
CARGA VIVA Específico Espesor   Peso
Sobre Carga de Uso 200 kg/m2 - m = 200 kg/m2
Tabiquería 210 kg/m2 - = 210 kg/m2
      CV = 410 kg/m2

CARGA ÚLTIMA = 1439.32 kg/m2

Calculo de momentos flectores ( Según ASCE-ACI 1940):

Consideraciones de apoyo:

Lado 1=extremo discontinuo

Lado 2=extremo continuo
Lado 3=extremo continuo
Lado 4=extremo discontinuo

Relación de lados:

7.64 / 7.73 = 0.99 ≈ 1

Luz corta (ls) = 7.64 m

Carga amplificada (Wu) = 1.44 Tn/m²

 Calculo de momentos flectores ( Panel interior):

Coeficientes (C) M. Negativo:

Luz corta:
Lado 1=0.025
Lado 2=0.049

Luz larga:
Lado 3=0.049
Lado 4=0.025

Coeficientes (C) M. Negativo:

Luz corta:
0.037

Luz larga:
0.037
 Calculo de momentos flectores ( Panel interior):

Coeficientes (C) M. Negativo:

Luz corta:
Lado 1=0.025 M- = Cb wu A2 = 0.025 (1.44) (7.61)2 = 2.08 T-m
Lado 2=0.049 M- = Ca wu A2 = 0.049 (1.44) (7.61)2 = 4.09 T-m

Luz larga:
Lado 3=0.049 M- = Ca wu A2 = 0.049 (1.44) (7.61)2 = 4.09 T-m
Lado 4=0.025 M- = Cb wu A2 = 0.025 (1.44) (7.61)2 = 2.08 T-m

Coeficientes (C) M. Negativo:

Luz corta:
0.037 M+ = Ca wu A2 = 0.037 (1.44) (7.61)2 = 3.09 T-m

Luz larga:
0.037 M+ = Ca wu A2 = 0.037 (1.44) (7.61)2 = 3.09 T-m
DEFLEXIONES EN
LOSAS MACIZAS
BIDIRECCIONALES
DEFLEXIONES EN LOSAS MACIZAS BIDIRECCIONALES
La deflexión inmediata se puede calcular mediante las expresiones siguientes:

Leonhard – Tomo IV, Capacidad de Uso.

Leonhard – Tomo IV, Capacidad de Uso.
Para el caso de losas
armadas en dos
direcciones y
apoyadas en los 4
lados, puede
emplearse la tabla de
cZerny, en donde
presenta los valores
de
Mk, según la relación
de lados y tipo de
apoyos.
VINCULOS
