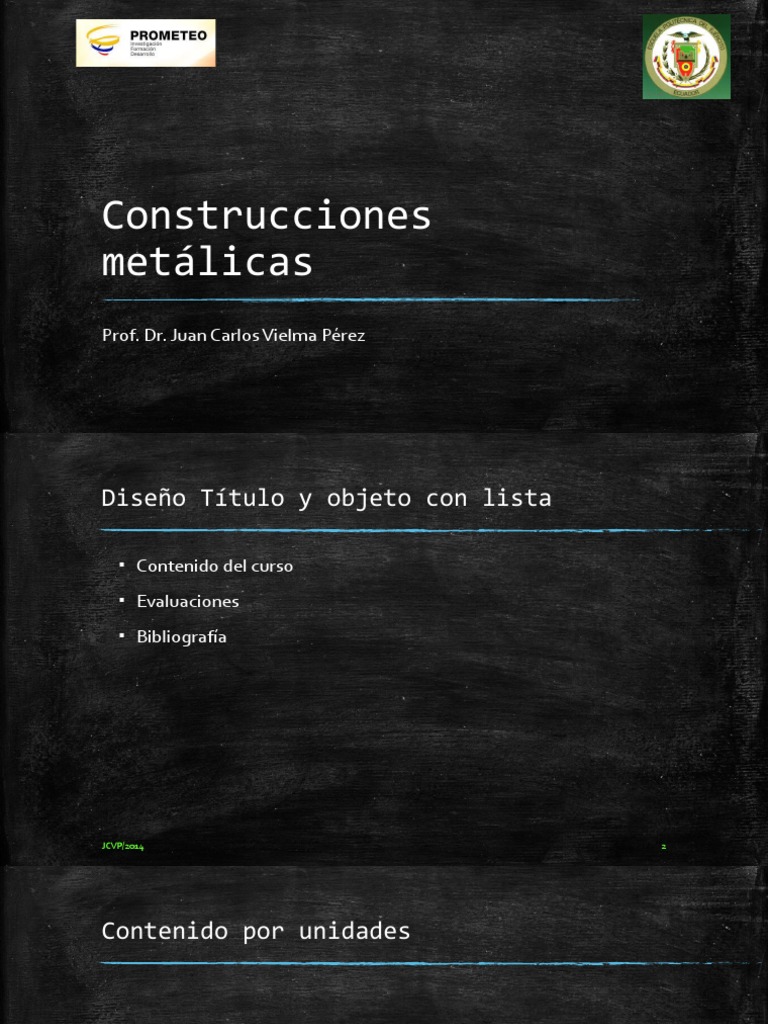

Clase 1

Construcciones
metálicas
Prof. Dr. Juan Carlos Vielma Pérez
Diseño Título y objeto con lista
 Contenido del curso

 Evaluaciones
 Bibliografía
JCVP/2014 2
Contenido por unidades
Unidad Contenido
1 PERFILERÍA METÁLICA Y MATERIALES AFINES
2 DISEÑO DE PERFILES EN CALIENTE
3 ELABORACIÓN DE MODELOS
JCVP/2014 3
Unidad Tema
1 1
2
2 3
4
3 5
6
JCVP/2014 4
Diseño Título y objeto con lista
Temas a desarrollar:
 Tema 1: Introducción al acero estructural
 Tema 2: Cargas
 Tema 3: Elementos sometidos a tracción
 Tema 4: Elementos sometidos a compresión
 Tema 5: Elementos sometidos a flexión
 Tema 6: Elementos sometidos a flexocompresión
JCVP/2014 5
Unidades de la materia
 Unidad 1
– Tema 1. Introducción al acero estructural
 El acero como material de construcción
 Características mecánicas y geométricas del acero estructural
 El proyecto de estructuras de acero
 Normativas vigentes
– Tema 2. Cargas y tipos de diseño
 Cargas gravitatorias
 Cargas accidentales
 Método de diseño elástico y método de diseño plástico
 Diseño aplicando el Método de Diseño de Factores de Carga y Resistencia (DFCR)
 Factores de carga
 Factores de resistencia
 Ventajas y confiabilidad del DFCR
JCVP/2014 6
 Unidad 2
– Tema 3. Análisis y diseño de miembros sometidos a tracción
 Diseño por resistencia
 Área neta y área neta efectiva
 Conexiones a tracción
 Diseño de miembros a tracción: perfiles, secciones compuestas, barras y varillas
 Diseño por fatiga
– Tema 4. Análisis y diseño de miembros sometidos a compresión
 Análisis de miembros comprimidos
 Perfiles utilizados como miembros a compresión
 Desarrollo de la formulación para columnas
 Longitud efectiva de columnas
 Fórmulas para columnas largas, intermedias y cortas
 Relaciones de esbeltez
 Tablas de diseño del Método de DFCR
 Empalmes de columnas
 Columnas compuestas
 Columnas armadas
 Columnas en celosía
 Placas base para columnas cargadas axialmente
JCVP/2014 7
 Unidad 3
– Tema 5. Análisis y diseño de miembros sometidos a flexión
 Flexión en vigas
 Rótulas plásticas
 Teoría de análisis plástico
 Mecanismo de falla
 Diseño de vigas continuas
 Diseño de vigas de pórticos
 Diseño de elementos sometidos a flexión
 Capacidad en zona de pandeo plástico
 Capacidad en zona de pandeo inelástico
 Capacidad en zona de pandeo elástico
 Secciones no compactas
– Tema 6. Análisis y diseño de miembros sometidos a flexo-compresión
 Miembros sometidos a flexo-compresión
 Momentos de primer y segundo orden
 Factores de amplificación
 Factores de modificación de momentos
 Diseño de miembros a flexocompresión de marcos arriostrados
 Diseño de elementos a flexocompresión de marcos no arriostrados
JCVP/2014 8
Tema 1. Introducción al acero
estructural
El acero como material de construcción

La supuesta perfección de este metal, tal vez el más versátil de todos
los materiales estructurales, parece más razonable cuando se considera
su gran resistencia, poco peso, facilidad de fabricación y otras
propiedades convenientes.
JCVP/2014 9
estructural
Bibliografía
McCormac, J. y Csernak, S. (2012) Diseño de estructuras de acero.
Editorial Alfaomega, México.
Este libro se encuentra disponible en la base de datos de la ESPE como
e-book.
JCVP/2014 10
estructural

VENTAJAS DEL ACERO COMO MATERIAL ESTRUCTURAL
 Alta resistencia
 Uniformidad
 Elasticidad
 Durabilidad
 Ductilidad
 Tenacidad
 Ampliaciones de estructuras existentes
 Propiedades diversas
JCVP/2014 11
estructural

DESVENTAJAS DEL ACERO COMO MATERIAL ESTRUCTURAL
 Corrosión
 Costo de la protección contra el fuego
 Susceptibilidad al pandeo
 Fatiga
 Fractura frágil
JCVP/2014 12
estructural
Características mecánicas y geométricas del acero estructural

El acero se define como una combinación de hierro y pequeñas
cantidades de carbono, generalmente menos del 1%. También contiene
pequeños porcentajes de algunos otros elementos. Aunque se ha
fabricado acero desde hace 2 000 o 3 000 años, no existió realmente un
método de producción económico sino hasta la mitad del siglo xix.
JCVP/2014 13
estructural
JCVP/2014 14
estructural
Tipos de acero
Acero al carbono (0,03-2.1% C)
Acero corten (para intemperie)
Acero inoxidable (aleado con cromo)
Acero microaleado («HSLA», baja aleación alta resistencia)
Acero rápido (muy duro, tratamiento térmico)
JCVP/2014 15
estructural
Características mecánicas y geométricas del acero estructural

Los diagramas esfuerzo-deformación presentan información valiosa
necesaria para entender cómo se comporta el acero en una situación
dada. No pueden desarrollarse métodos satisfactorios de diseño, a
menos que se disponga de información completa relativa a las
relaciones esfuerzo-deformación del material que se usa.
JCVP/2014 16
estructural
JCVP/2014 17
estructural
El proyecto de estructuras de acero

El proyecto de las estructuras de acero está a cargo de los ingenieros
estructurales. Los ingenieros estructurales deben trabajar
estrechamente con los arquitectos para poder interpretar
adecuadamente el sentido del diseño de los espacios que estos últimos
persiguen dentro de la edificación.
La formación de los ingenieros estructurales es un proceso progresivo
que requiere no solo del conocimiento de los procedimientos de
cálculo, sino también un adecuado conocimiento sobre la naturaleza de
los materiales, los procesos constructivos y la naturaleza de las cargas
que la estructura ha de soportar a lo largo de su vida útil.
JCVP/2014 18
estructural
El proyecto de estructuras de acero

Una de las grandes ventajas que presenta el acero estructural es que su
utilización es muy versátil, permitiendo vencer grandes luces con
secciones relativamente ligeras y esbeltas, lo que desde el inicio de la
era industrial permitió su intensa utilización en la edificación de
grandes obras que aun persisten.
JCVP/2014 19
estructural
Normativas vigentes
Las normas estructurales recogen un conjunto de reglas mínimas que
persiguen garantizar un diseño seguro y eficiente, mediante el que se
asegure en primer término la integridad física de los usuarios de la
estructura y que esta no tendrá problemas que pongan en riesgo la
inversión que esta ha supuesto.
En cada país existe un grupo de normas que rigen el desempeño de los
profesionales encargados de diseñar las estructuras. En algunos casos
en los que no existen normas nacionales suelen adoptarse las normas
de países más avanzados.
JCVP/2014 20
estructural
Normativas vigentes
En el caso particular del Ecuador existe la Norma Ecuatoriana de la
Construcción (NEC) que dispone de una serie de capítulos afines al
diseño de estructuras de acero.
Capítulo 1. Cargas y materiales
Capítulo 2. Peligro sísmico y requisitos de diseño sismo resistente
Capítulo 5. Estructuras de acero
Capítulo 9. Geotecnia y cimentaciones
JCVP/2014 21
estructural
Normativas vigentes
El capítulo 5 se dedica exclusivamente al diseño de estructuras de acero. Este capítulo
se ha derivado de una serie de normativas internacionales que a continuación se
enumeran:
 ANSI/AISC 341-05, ANSI/AISC 341-10 (Seismic Provisions for Structural Steel Buildings)
 358-05 (Prequalified Connections for Special and Intermediate Steel Moment Frames
for Seismic Applications)
 FEMA 350 (Recommended Seismic Design Criteria for New Steel Moment Frame
Buildings).
 Especificaciones para Edificios de Acero Estructural de la ANSI/AISC 360 -10
(Specification for Structural Steel Buildings)
JCVP/2014 22
estructural
Aplicaciones
Seguidamente se muestran algunas aplicaciones de construcciones
metálicas aplicadas a las estructuras civiles.
Es importante notar que dentro de las construcciones metálicas se
encuentra una gran cantidad de aplicaciones, pero que entre las
principales se encuentran las estructuras aporticadas para edificios de
oficinas y/o viviendas, los galpones industriales y algunas construcciones
industriales como escaleras pasarelas, soportes de tanques, soportes de
equipos, soportes de máquinas, plataformas, entre otros.
Finalmente, no debe olvidarse el importante papel que han jugado las
estructuras metálicas en el desarrollo de los puentes.
JCVP/2014 23
estructural
Aplicaciones
El primer ejemplo que se muestra corresponde a un galpón industrial.
Este galpón tiene la particularidad de que está constituido por pórticos
de miembros de acero. Cuando se presenta este tipo de estructuras se
le denomina galpón de pórticos de alma llena.
JCVP/2014 24
estructural
Aplicaciones
JCVP/2014 25
estructural
Aplicaciones Galpón industrial
JCVP/2014 26
estructural
Aplicaciones
Correa Viga de carga
Arriostramiento Columna
de techo
Cruz de San
Columna de Andrés
fachada
Apoyo
Viga de fachada
JCVP/2014 27
estructural
Aplicaciones
Es muy frecuente encontrar galpones cuyas luces son muy grandes. En
este caso el ingeniero estructural resuelve planteando una armadura o
cercha en lugar de las vigas de carga.
Se muestra un ejemplo de este tipo de estructura.
JCVP/2014 28
estructural
Aplicaciones
Armadura o
celosía
Alero
JCVP/2014 29
estructural
Aplicaciones
Diagonales Cordón
superior
Cordón inferior
Montante
JCVP/2014 30
estructural
Aplicaciones
JCVP/2014 31
estructural
Aplicaciones
Escalera metálica en
planta industrial
JCVP/2014 32
estructural
Aplicaciones
Correa
Viga de carga
Columna
Chapa metálica
y hormigón
Viga de amarre
JCVP/2014 33
estructural
Aplicaciones
JCVP/2014 34
estructural
Aplicaciones
JCVP/2014 35
estructural
Asignación:
Buscar dos estructuras metálicas en su entorno (grupos de 2
estudiantes). Tomar fotografías y traer para una exposición corta de 5
min.
Exponer en clase resaltando los componentes estudiados en la clase
presente. Identificar cualquier otro componente no apreciado
JCVP/2014 36
estructural
Tipos de perfiles de acero

Para diseñar estructuras de acero existe una amplia gama de perfiles
comerciales que han sido desarrollados para cubrir las exigencias de los
diferentes tipos de esfuerzos a los que son sometidos los miembros
estructurales.
Es importante indicar que no todos los perfiles disponibles pueden ser
utilizados para determinados fines. Por otro lado, se tiene que las
secciones disponibles no siempre satisfacen determinados niveles de
solicitaciones. Para resolver este problema suelen combinarse
diferentes tipos de perfiles para conseguir secciones compuestas.
JCVP/2014 37
estructural

Entre los tipos de perfiles es necesario distinguir entre los perfiles
laminados en caliente, los perfiles compuestos a partir de láminas
soldadas y los perfiles formados en frío.
La utilización de estos perfiles está limitada, no siempre puede llevarse
a cabo el diseño con algún tipo específico de perfiles ya que quizá no
satisfagan condiciones básicas de diseño
JCVP/2014 38
estructural

También es necesario distinguir entre los tipos comerciales de perfiles.
Las industrias americanas han producido perfiles laminados con
denominaciones en el sistema imperial, mientras que las industrias
europeas y asiáticas producen perfiles laminados en denominación
métrica.
JCVP/2014 39
estructural

Perfiles Americanos (imperial).
C HP L
JCVP/2014 40
estructural

HSRE HSRO HSSQ

JCVP/2014 41
estructural

M MT
S W
JCVP/2014 42
estructural

Perfiles Europeos (métricos).
L simétrico HEA HEB IPE

JCVP/2014 43
estructural

IPN MHEB Viga soldada UPN

JCVP/2014 44
estructural

Tubo cuadrado Tubo hexagonal Tubo rectangular Tubo circular

JCVP/2014 45
estructural

Perfiles formados en frío.
C L Z CCL
JCVP/2014 46
estructural

Perfiles formados en frío
JCVP/2014 47
estructural

Existe una gran cantidad de tablas que contienen las características
geométricas y mecánicas de las secciones de perfiles metálicos.
Conjuntamente con estas presentaciones se suministrarán algunas de
estas tablas a los estudiantes, de manera que puedan utilizarlas en los
procedimientos de diseño.
JCVP/2014 48
estructural
Tipos de conexiones
Existen tres familias de conexiones que se pueden aplicar en los
proyectos de estructuras metálicas. Las más usuales y estudiadas son:
las conexiones soldadas, las conexiones apernadas y las conexiones
mixtas.
A lo largo de este curso se estudiaran los tres tipos de conexiones,
aplicándolas a diferentes situaciones de solicitaciones. Se proveerán
ejemplos que permitirán conocer en qué situaciones es más
conveniente u obligatorio utilizar un determinado tipo de conexión.
JCVP/2014 49

Clase 1

Cargado por

Información del documento

Descripción original:

Título original

Derechos de autor

Formatos disponibles

Compartir este documento

Compartir o incrustar documentos

Opciones para compartir

¿Le pareció útil este documento?

¿Este contenido es inapropiado?

Copyright:

Formatos disponibles

Clase 1

Cargado por

Copyright:

Formatos disponibles

Construcciones

 Contenido del curso

El acero como material de construcción

El acero como material de construcción

El acero como material de construcción

Características mecánicas y geométricas del acero estructural

Características mecánicas y geométricas del acero estructural

El proyecto de estructuras de acero

El proyecto de estructuras de acero

Aplicaciones Galpón industrial

Correa Viga de carga

Tipos de perfiles de acero

Tipos de perfiles de acero

Tipos de perfiles de acero

Tipos de perfiles de acero

Tipos de perfiles de acero

HSRE HSRO HSSQ

Tipos de perfiles de acero

Tipos de perfiles de acero

L simétrico HEA HEB IPE

Tipos de perfiles de acero

IPN MHEB Viga soldada UPN

Tipos de perfiles de acero

Tubo cuadrado Tubo hexagonal Tubo rectangular Tubo circular

Tipos de perfiles de acero

Tipos de perfiles de acero

Tipos de perfiles de acero

También podría gustarte
