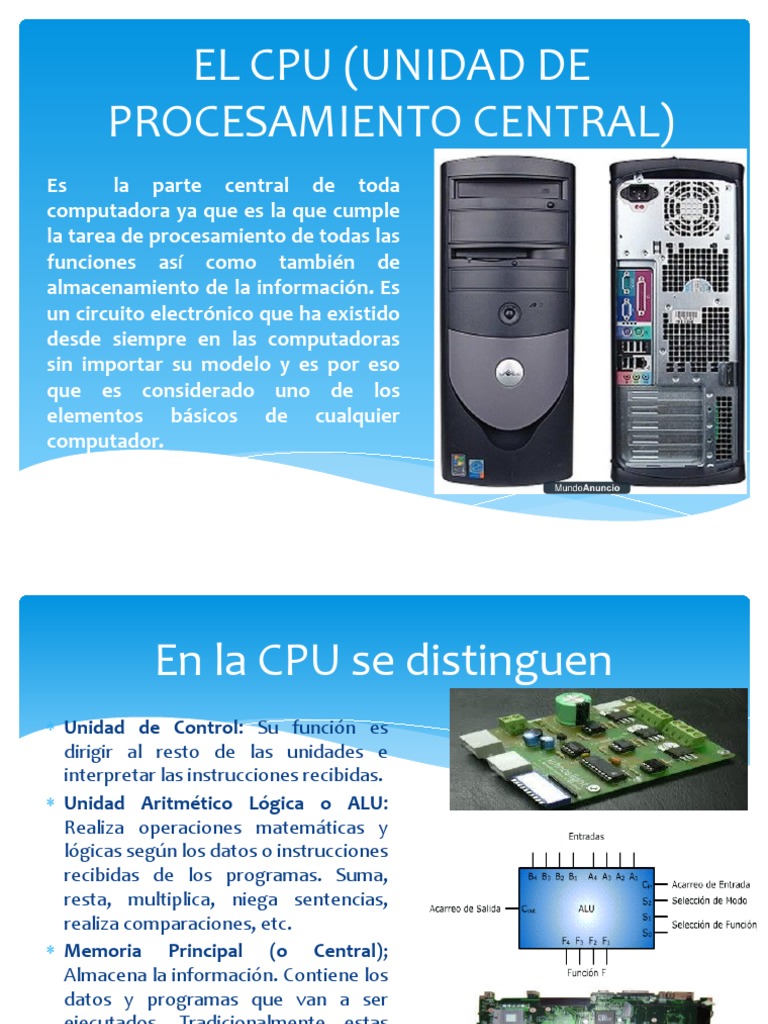

EL CPU (UNIDAD DE

PROCESAMIENTO CENTRAL)
Es la parte central de toda
computadora ya que es la que cumple
la tarea de procesamiento de todas las
funciones así como también de
almacenamiento de la información. Es
un circuito electrónico que ha existido
desde siempre en las computadoras
sin importar su modelo y es por eso
que es considerado uno de los
elementos básicos de cualquier
computador.
 En la CPU se distinguen
 Unidad de Control: Su función es
dirigir al resto de las unidades e
interpretar las instrucciones recibidas.
 Unidad Aritmético Lógica o ALU:
Realiza operaciones matemáticas y
lógicas según los datos o instrucciones
recibidas de los programas. Suma,
resta, multiplica, niega sentencias,
realiza comparaciones, etc.
 Memoria Principal (o Central);
Almacena la información. Contiene los
datos y programas que van a ser
ejecutados. Tradicionalmente estas
tres unidades se han agrupado
recibiendo el nombre genérico de
CPU.
 ALU
 Definimos genéricamente a la
unidad ALU como una de las
unidades que forman parte de
la Unidad Central de Procesos
mediante la cual es posible
realizar una gran cantidad de
operaciones aritméticas
básicas (Suma, Resta, División
y Multiplicación) además de
realizar algunas operaciones
Lógicas (Es decir, si; y, o, no)
entre dos números o dos
conjuntos de números.
 COMPONENTES
 Dispositivos de Adición: Se encargan de realizar las
anteriormente mencionadas operaciones aritméticas.
 Registros: Son los que contienen los Operandos que
permiten realizar las operaciones, siendo aportados estos
por la Unidad de Control.
 Resultados Parciales: Fragmentos de cálculos que fueron
realizados.
 Resultados Finales: Resultados propiamente dichos de los
cálculos efectuados .
 Control de Cálculo: Dispositivo que se encarga de controlar,
redirigir y corregir los errores que se puedan haber
cometido en las operaciones realizadas.
 Estructura
 Circuito operacional (COP): Contiene los circuitos digitales
necesarios para hacer operaciones. La entrada la proporciona
el registro de entrada y el bus de control indica la operación.
 Registro de entrada (REN); Almacenan datos y operandos
sobre los que se ejecuta la operación en el COP.
 Acumulador: Almacena temporalmente resultados finales.
Tiene conexión con el bus de datos para enviar el resultado a
la memoria o a la unidad de control.
 Registro de estado: Recoge la información sobre condiciones
y estados de la última operación (positivo, negativo, arrastre,
etc.
 UC
 La UC es el cerebro del
ordenador. Es la encargada
de controlar y supervisar el
orden y la ejecución de las
instrucciones que se han de
procesar.
 Por tanto, la función básica
de la UC es interpretar las
instrucciones y genera las
órdenes oportunas para
activar los demás circuitos
electrónicos, de forma que
cada instrucción sea
ejecutada correctamente.
 Las fases de trabajo de la UC

 1. Leer las instrucciones de MP en el orden que fueron

almacenadas.
 2. Interpretar cada instrucción.
 3. Establecer las conexiones eléctricas necesarias dentro
de la ALU, a través de los buses para realizar las
operaciones de cálculo.
 4. Leer los datos desde MP necesarios para ejecutar la
operación indicada en la instrucción.
 5. Ordenar a la ALU que ejecute la operación.
 6. Almacenar el resultado en MP
 Partes de la unidad de control
 Reloj: Sincroniza todas las operaciones elementales del computador. El
período de esta señal se denomina tiempo de ciclo. La frecuencia del reloj
(suele darse en millones de ciclos/segundo o Megahercios MHz) es un
parámetro que en parte determina la velocidad de funcionamiento del
ordenador.
 Contador de programa (CP): Registro también llamado control de secuencia
(RCS). Las instrucciones del programa en ejecución están almacenadas en
memoria, cada una en una dirección. El CP contiene en todo momento la
dirección de memoria de la siguiente instrucción a ejecutar.
 Registro de instrucción (Rl): Contiene la instrucción que se está ejecutando
en un momento dado.
 Decodificador: El decodificador extrae el código de operación de la
instrucción del registro (Rl), lo analiza y lo comunica al controlador.
 Controlador o secuenciador: Interpreta el código de operación y lo lleva a
cabo. Para ello genera microordenes que actúan sobre el resto del sistema
en sincronía con los pulsos del reloj.
 SISTEMA DE ARCHIVOS

 Se trata de estándares diseñados
por cada desarrollador de sistemas
operativos, los cuáles indican la
forma en que van a ser
almacenados los archivos en los
dispositivos de almacenamiento
masivo (unidades SSD, discos
duros, discos ópticos, memorias
USB, etc.), así como también la
forma en que va a iniciar el sistema
operativo (proceso de arranque), a
lo anterior, el término formatear,
se refiere a preparar el dispositivo
de almacenamiento, para guardar
la información en un sistema de
archivos definido.
 TARJETAS DE EXPANSION
Tarjetas aceleradoras de gráficos

 Es una tarjeta para expansión de

capacidades que sirve para
procesar y otorgar mayor
capacidad de despliegue de
gráficos en pantalla, por lo que
libera al microprocesador y a la
memoria RAM de estas actividades
y les permite dedicarse a otras
tareas. La tarjeta de video se
inserta dentro de las ranuras de
expansión ó "Slots" integradas en
la tarjeta principal y se atornilla al
gabinete para evitar movimientos y
por ende fallas
 Tarjetas red local cableada
 Es una tarjeta para expansión de
capacidades que tiene la función de
enviar y recibir datos por medio de
cables en las redes de área, esto es entre
redes de computadoras. La tarjeta de
red se inserta dentro de las ranuras de
expansión ó "Slots" integradas en la
tarjeta principal y se atornilla al gabinete
para evitar movimientos y por ende
fallas. Todas las tarjetas de red cableadas
integran uno ó varios puertos para
conectar los conectores de los cables.
 Las tarjetas de red compiten
actualmente en el mercado contra
adaptadores USB-RJ45, tarjetas de red
Wi-Fi y adaptadores USB-WiFi.
 TARJETAS DE RED INALÁMBRICA

 Es una tarjeta para expansión de

capacidades que sirve para enviar y
recibir datos sin la necesidad de
cables en las redes inalámbricas de
área local ("W-LAN "Wireless Local
Area Network"), esto es entre redes
inalámbricas de computadoras. La
tarjeta de red se inserta dentro de
las ranuras de expansión ó "Slots"
integradas en la tarjeta principal y se
atornilla al gabinete para evitar
movimientos y por ende fallas.
Todas las tarjetas de red
inalámbricas integran una antena de
recepción para las señales.
 TARJETAS PCMCIA
 PCMCIA un estándar internacional para
tarjetas utilizadas en computadoras
portátiles. Es una tarjeta para expansión
de capacidades utilizada en
computadoras portátiles, que sirve para
enviar y recibir datos sin la necesidad de
cables en las redes inalámbricas de área
local ("W-LAN "Wireless Local Area
Network"), esto es entre redes
inalámbricas de computadoras. Esta
tarjeta de red se inserta dentro de la
ranuras PCMCIA integradas en las
computadoras portátiles. Por su tamaño
reducido, no incluyen antena externa, ya
que genera incomodidad al momento de
utilizarse.
 Tarjetas de sonido
 Es una tarjeta para expansión de capacidades
que sirve para la entrada y salida de audio
entre la computadora y el exterior por medio
de puertos de audio, así como de permitir
trabajar con un dispositivo para juegos como
Joystick, Gamepad ó RaceWheel. La tarjeta de
audio se inserta dentro de las ranuras de
expansión ó "Slots" integradas en la tarjeta
principal y se atornilla al gabinete para evitar
movimientos y por ende fallas. Todas las
tarjetas de sonido integran varios puertos
para conectar los dispositivos externos tales
como bocinas, micrófonos, teclados
musicales, etc. Las tarjetas de sonido
compiten actualmente en el mercado contra
los adaptadores USB-Audio.
 TARJETAS CONTROLADORAS IDE
 Es una tarjeta para expansión que
permite la conexión de varios tipos de
dispositivos internos IDE "), esto es
discos duros y unidades ópticas, así como
disqueteras y ciertos puertos. La tarjeta
controladora se inserta dentro de las
ranuras de expansión ó "Slots"
integradas en la tarjeta principal y se
atornilla al gabinete para evitar
movimientos y por ende fallas. Este tipo
de tarjetas integran uno ó varios puertos
para conectar los dispositivos externos
tales como el ratón, la impresora, el
escáner, etc. Actualmente las tarjetas
controladoras IDE ya no se comercializan,
debido a que sus funciones han sido
integradas en la tarjeta principal
 TARJETAS CONTROLADORAS SCSI
 Es una tarjeta para expansión de
capacidades que permite la conexión de
varios tipos de dispositivos internos SCSI
esto es principalmente discos duros y
puertos. La tarjeta controladora se
inserta dentro de las ranuras de
expansión ó "Slots" integradas en la
tarjeta principal y se atornilla al gabinete
para evitar movimientos y por ende
fallas. Este tipo de tarjetas integran uno
ó varios puertos para conectar los
dispositivos externos tales como
unidades lectoras de CD-ROM, escáneres
y algunos tipos de impresoras entre
otros. Actualmente se utilizan para la
adaptación del estándar SCSI en las
tarjetas principales que carezcan de este
tipo de conectividad.
 TARJETAS FAX-MÓDEM
 Es una tarjeta para expansión de capacidades
que permite convertir la señal analógica de la red
telefónica en digital de la computadora y
viceversa, y así poder acceder a servicios tales
como el acceso a Internet (red mundial de redes)
y el envió de fax por medio de una aplicación
especial para ello. La tarjeta fax-módem se
inserta dentro de las ranuras de expansión ó
"Slots" integradas en la tarjeta principal y se
atornilla al gabinete para evitar movimientos y
por ende fallas. Todas las tarjetas fax-módem
integran dos puertos para conectar el cable
telefónico, uno para señal de entrada y otro para
señal de salida. Otras funciones del fax-módem
es de la compresión de datos para evitar el
manejo de largas cadenas de datos, así como la
corrección de errores provenientes de la línea
telefónica debido a la variación de voltajes. Las
tarjetas fax-Módem compiten en el mercado
actualmente contra los módem externos
 TARJETAS OSCILOSCOPIO
 Es una tarjeta para expansión de
capacidades que sirve para recibir
señales eléctricas, procesarlas y en
base a sus características, desplegar
en pantalla ciertas propiedades que
los técnicos ó ingenieros necesitan
para el diseño y/o reparación de
circuitos electrónicos. La tarjeta
osciloscopio se inserta dentro de las
ranuras de expansión ó "Slots"
integradas en la tarjeta principal y se
atornilla al gabinete para evitar
movimientos y por ende fallas. Cuenta
con ciertos conectores especiales para
la transmisión de señales eléctricas
por medio de puntas metálicas.
 TARJETAS DE VIDEO
 Es una tarjeta para expansión de
capacidades que sirve para procesar y
otorgar mayor capacidad de despliegue
de gráficos en pantalla, por lo que libera
al microprocesador y a la memoria RAM
de estas actividades y les permite
dedicarse a otras tareas. La tarjeta de
video se inserta dentro de las ranuras de
expansión ó "Slots" integradas en la
tarjeta principal ("Motherboard") y se
atornilla al gabinete para evitar
movimientos y por ende fallas. Todas las
tarjetas de video integran uno ó varios
puertos para conectar los dispositivos
externos tales como monitores CRT,
pantallas LCD, proyectores, etc.
 Actualmente el nombre mas común con
el que se le denomina a la tarjeta de video
es tarjeta aceleradora de gráficos.
