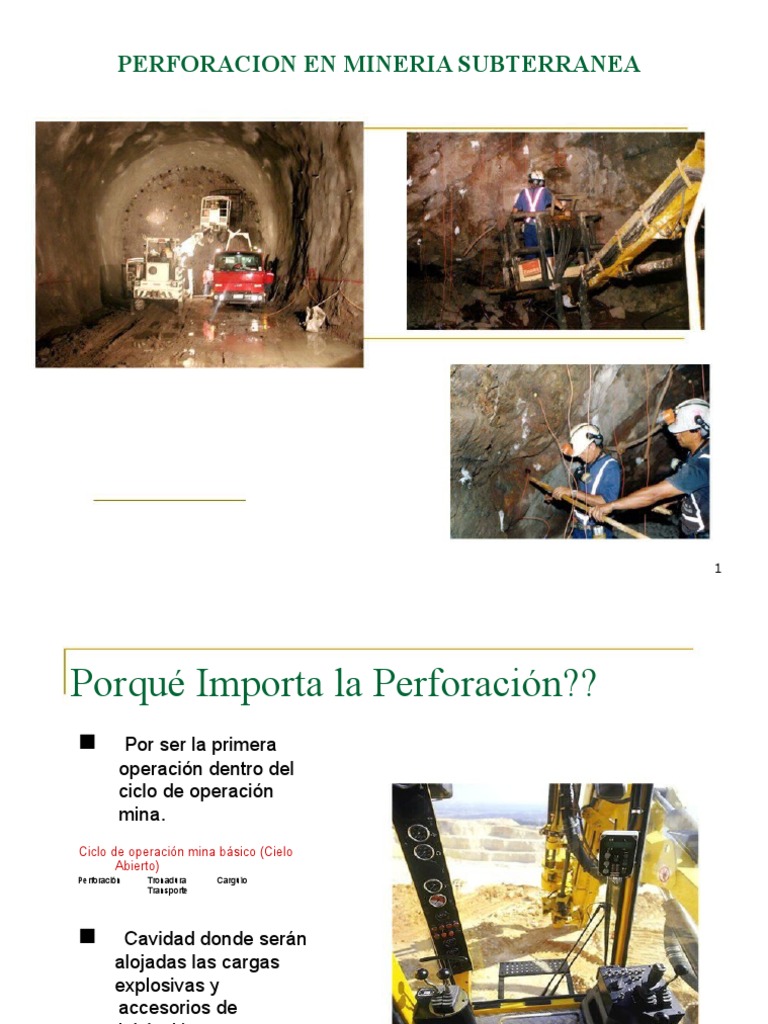

PERFORACION EN MINERIA SUBTERRANEA

1
 Porqué Importa la Perforación??
 Por ser la primera
operación dentro del
ciclo de operación
mina.
Ciclo de operación mina básico (Cielo
Abierto)
Perforación Tronadura Carguío
Transporte

 Cavidad donde serán

alojadas las cargas
explosivas y
accesorios de
iniciación

¿¿Cómo es el ciclo de operación en un Mina Subterránea???

2
3
Diferentes Clasificaciones
(Según Maquinaria)

Perforación manual: Equipos ligeros operados

por perforistas. Utilizados en trabajos de
pequeña envergadura donde principalmente
por dimensiones no es posible utilizar otras
máquinas o no está justificado
económicamente su empleo.

Perforación mecanizada: Los equipos de

perforación van montados sobre una
estructura de autopropulsion (orugas o neumáticos ),
o de tiro, donde el operador
controla en forma cómoda todos los
parámetros de perforación.

12-05-2009

4
Diferentes Clasificaciones
(Según el tipo de trabajo )
Perforación de banqueo: Perforaciones
verticales o inclinadas utilizadas
preferentemente en proyectos de
minería de Superficie y también
subterránea (L.B.H.).

Perforación de avance de galerías y

túneles: Perforaciones preferentemente
horizontales llevadas a cabo en forma manual
o en forma mecanizada (jumbos).

12-05-2009

5
 Diferentes Clasificaciones
1.-(Según el tipo de trabajo

Perforación de producción:

Término utilizado en las explotaciones

mineras a trabajos de extracción de
mineral preferentemente under cut
Los equipos y métodos varían según el
sistema de explotación.

12-05-2009

6
Perforación de chimeneas: Labores verticales

muy utilizadas en minería subterránea y obras

civiles. Se utilizan métodos de perforación
especiales, entre los cuales destacan el
método Raise Boring y la jaula trepadora
Alimak.

7
 Perforación con recubrimiento:

Utilizado en materiales poco

consolidados, en perforación de pozos
de captación de aguas y perforaciones
submarinas.

12-05-2009

8
Sostenimiento de rocas:

Utilizado para la colocación

de pernos
de anclaje en labores
subterráneas principalmente

9
 Diferentes Clasificaciones
2.- Según el método mecánico de perforación)

Rotopercutivos: Muy utilizados en labores

subterráneas y trabajos menores en
minería a cielo abierto (precorte), tanto si el
martillo se sitúa en cabeza como en el
fondo del barreno.

Rotativos: Se subdividen en dos grupos,

según la penetración se realice por
trituración (triconos) o por corte (brocas
especiales). El primer sistema se aplica en
rocas de dureza media a alta y el segundo
en rocas blandas.

12-05-2009

10
11
¿Cómo se hace un túnel?

12
Primero: Distinguir las zonas en un túnel
para perforar y cargar los tiros
Zona 0: Rainura
Zona 1: Zapateras
Zona 2: Cajas o
3 3 contorno
5 5

Zona 3: Coronas o
contorno
Zona 4: Auxiliares
4 0 4 2 Zona 5: Auxiliares
2

1 1

Así se conoce en Chile en el mundo minero

13
Segundo: Perforar los tiros de acuerdo a
un diseño de disparo (RAINURA)

Esa línea tiene un nombre….GRADIENTE

GRADIENTE
14
Tercero: Preocuparse de la rainura
 Rainura (cuele): Conjunto de tiros cargados y
huecos (maricón), que permiten en su
profundidad, crear la cara libre necesaria
para que el resto de los tiros puedan ir
saliendo (secuencia de disparo)

3 3
5
5

2 0 2
4 4

1 1
Si la rainura sale bien…..tiene la mitad de la pega bien hecha!

15
Identificando la rainura

Tiros huecos: Maricon (pueden ser 1 o más)

Se diseñan tiros con carga de acuerdo a

cuadrantes

La rainura se puede perforar ya sea con

tiros “paralelos” o en “V” (depende de
cómo se quiera quede la botada o
marina.. (términos mineros)

16
Rainura en V….bien en la conceptual, mal
en la operacional.

17
Rainura en tiros paralelos

18
Problema de la V cut! (operacional)

19
Una vez diseñada la rainura, se procede a
determinar el resto del disparo

Importante: Esto es una propuesta inicial. Ud debe ir viendo como se comporta su

tronadura, en las condiciones de “cerro” (geomecánicas, agua, turnos, etc).

20
Segunda parte: Una vez perforado….hay que
colocar los explosivos y definir una secuencia de
encendido

21
CORTES, RAINURAS, QL O ARRANQUES

 La función del arranque es formar la primera

cavidad en el frente cerrado de una rampa,
galería, chimenea, etc..creando así una segunda
cara libre.

 Para la salida de los demás taladros,

transformándose en un “banco anular”.

 El arranque requiere en promedio 1.3 veces

mas de carga por taladro para desplazar el
material triturado.

22
23
MÉTODOS DE CORTE

 Los tipos de trazos de perforación para

formar una nueva cara libre o cavidad de
corte, son dos:

 1. Cortes con taladros en ángulo o cortes

en diagonal.

 2. Cortes con taladros en paralelo.

24
CORTES EN DIAGONAL

 El corte en diagonal consiste en perforar

taladros de forma angular con respecto al
frente, lo que permite que la roca se rompa
y despegue en forma diagonal, con un
“descostre sucesivo” hasta el fondo del
disparo.

 Los taladros deben ser perforados en

forma escalonada, uno tras otro conforme
lo permita el ancho del túnel(Método poco
usado).

25
CORTES EN DIAGONAL

 Estos cortes pueden clasificarse en tres grupos:

 1. Corte en cuña

 De ejecución vertical (wedge cut),

 Corte en cuña de ejecución horizontal (“v” o “w”)
y
 Corte piramidal.

En los tres casos los taladros son convergentes hacia un

eje o hacia un punto al fondo de la galería a perforar.

26
CORTE EN DIAGONAL

 2. Cortes en abanico (fan cut) con diferentes

variantes. En este caso los taladros son
divergentes respecto al fondo de la galería.

 3. Cortes combinados de cuña y abanico o

paralelo y abanico.

27
28
29
30
CORTE EN PARALELO

 Los taladros son perforados paralelamente y los

Jumbos son los equipos mas adecuados por que
cuentan con brazos articulados en forma de
pantógrafo que facilitan el alineamiento y dan
precisión en la ubicación de los taladros en el
frente de voladura.

31
DISEÑO DE MALLAS EN PARALELO DE
VOLADURAS SUBTERRÁNEAS

 Las Operaciones de voladura superficial presentan

mínimo dos caras libres. Donde los taladros se
perforan paralelamente a la cara frontal de alivio lo que
facilita la salida de los disparos.

 En operaciones subterráneas existe solo una cara y la

perforación tiene que ser perpendicular a ella, alineada
con el eje de la excavación, por tanto es muy difícil de
disparar sino se crea el alivio apropiado con taladros
vacíos paralelos a los cargados con explosivo.

 Si no se crea el alivio apropiado cuando detonan los

primeros taladros, el resto de la voladura se soplará

32
DISEÑO GENERAL DE UN CORTE QUEMADO

Criterios de acción:

Arranque: Formar la cavidad inicial.

Núcleo: Triturar y extraer el máximo

material.

Contorno: Formar el límite de la

voladura.

33
TRAZOS DE ARRANQUES

 LEYENDA TALADRO DE ALIVIO

TALADRO CARGADO

34
35
TRAZOS PARA ARRANQUE DE TÚNELES

36
TRAZOS PARA ARRANQUE DE TÚNELES

37
TRAZOS PARA ARRANQUE DE TÚNELES

38
39
40
41
42
43
EJEMPLOS PARA LIMITAR EL EFECTO DE
SIMPATÍA ENTRE LOS TALADROS.

44
 Los taladros del corte pueden ser ubicados en
cualquier lugar en la cara del túnel. Sin embargo, la
posición del corte o arranque influenciará sobre la
proyección de lanzamiento del material arrancado.

 •Si los taladros de corte se colocan cerca de la pared,

la plantilla requerirá menos taladros pero la roca
fragmentada no será desplazada tan lejos dentro del
túnel.

 •El corte se alterna del lado derecho al izquierdo del

túnel para asegurar que no se perforarán las cañas
remanentes de la voladura anterior.

45
POSICIONES DE LOS TALADROS DE ARRANQUE

46
47
VARIABLES IMPORTANTES

• La variable más importante y crítica es el burden (B)

(diseño).

• La otra variable que debe evaluarse en un diseño de

perforación de rocas es el tamaño y uniformidad de
la fragmentación (resultados).

48
Burden:

Es la distancia medida perpendicularmente desde un

taladro, a la cara libre más cercana y en la dirección en la
cual probablemente ocurrirá el desplazamiento de la masa
rocosa.

49
50
•El tipo de roca.

•Tipo de mezcla explosiva a ser usada

•Tipo y características del equipo de perforación,

• De los equipos de carguío y acarreo.

•Tamaño y uniformidad de la fragmentación requerida.

•Preparación y capacitación del personal.

•Ciencia y tecnología a ser empleada

•Software a ser usado

•Planeamiento estratégico de la gerencia para obtener las
metas propuestas,etc. 51
DISEÑO DE LOS TALADROS DE CORTE

52
MÉTODO POSTULADO POR HOLMBERG

53
CÁLCULOS PARA LAS DIMENSIONES DEL
CORTE TALADRO (S) VACÍO (S)

54
55
56
H= Profundidad del taladro) F = B (0,1 ± 0,03 H) 57
58
DISTANCIA ENTRE TALADROS

Normalmente varían:
Arranque o QL de 15 a 30 cm ,
Ayudas o descargas, de 60 a 90 cm y en las
Cajas , coronas y zapateras, de 50 a 70 cm.

Como regla práctica se estima una distancia de 2 pies

(60 cm) por cada pulgada del diámetro de la broca.

Los taladros periféricos (coronas y cajas) se deben

perforar a unos 20 a 30 cm del límite de las paredes del
túnel, para facilitar la perforación y para evitar la
sobre rotura, en voladura normal.

59
60
61
62
63
No olvidarse del ciclo…..(donde estamos)
