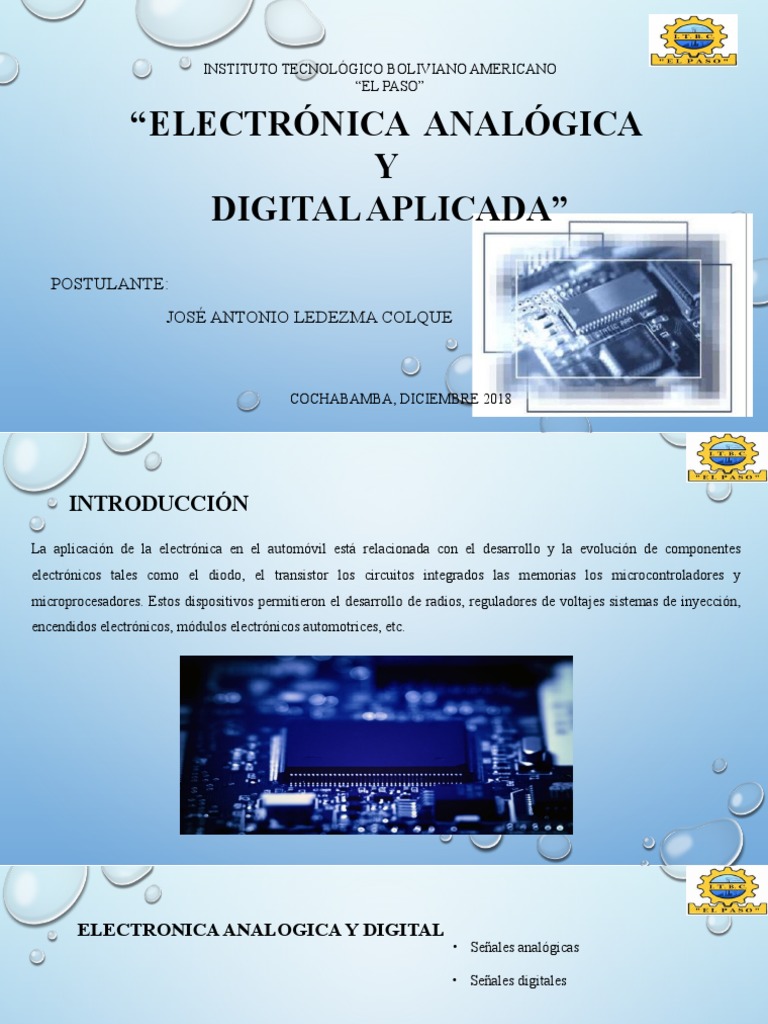

INSTITUTO TECNOLÓGICO BOLIVIANO AMERICANO
“EL PASO”
“ELECTRÓNICA ANALÓGICA
Y
DIGITAL APLICADA”
POSTULANTE:
JOSÉ ANTONIO LEDEZMA COLQUE
COCHABAMBA, DICIEMBRE 2018
INTRODUCCIÓN
La aplicación de la electrónica en el automóvil está relacionada con el desarrollo y la evolución de componentes
electrónicos tales como el diodo, el transistor los circuitos integrados las memorias los microcontroladores y
microprocesadores. Estos dispositivos permitieron el desarrollo de radios, reguladores de voltajes sistemas de inyección,
encendidos electrónicos, módulos electrónicos automotrices, etc.
ELECTRONICA ANALOGICA Y DIGITAL
• Señales analógicas
• Señales digitales
COMPONENTES ELECTRÓNICOS ANALÓGICOS
COMPONENTES PASIVOS
No aportan control de señales eléctricas. Estas son :
• Resistores
• Capacitores
• Bobinas inductores
• RESISTORES Resistencias SMD
Placa con resistencias lectura
Símbolo y diferentes tipos de resistencia diferentes tipos de SMD
SIMBOLO
RESISTENCIAS FIJAS
Determinado por un código de colores o serigrafiados en el cuerpo.
Placa ecu con diferentes tipos de resistencias y código de colores
TERMISTORES
existen dos tipos:
• coeficiente de temperatura negativo NTC
• coeficiente de temperatura positivo PTC.
Diferentes tipos de Termistores Circuito Sensor de temperatura del motor
VARISTORES
Estos dispositivos experimentan una disminución en su valor de resistencia a medida que aumenta la tensión
aplicada en sus extremos la variación se produce de una forma instantánea.
Varistor símbolos y
forma física
RESISTENCIAS VARIABLES
Estas resistencias pueden variar su valor dentro de unos límites, para ello les añade un tercer terminal unido a un
contacto móvil que puede desplazarse sobre el elemento resistivo.
POTENCIÓMETRO
Circuito Sensor de
Diferentes tipos de Posición mariposa por
potenciómetros medio de u potenciómetro
CONDENSADORES
Es un dispositivo capaz de almacenar energía en forma de campo eléctrico, está formado por dos armaduras
metálicas paralelas de aluminio separadas por un material dieléctrico.
Tipos de condensadores
• POLIÉSTER
La alta rigidez dieléctrica del poliéster, permite hacer condensadores de poco tamaño y a costes relativamente bajos.
Condensadores de
poliéster y su
aplicación en la Ecu
• CERÁMICO
Son buenos aislantes térmicos y eléctricos
Condensadores
cerámicos
• ELECTROLÍTICO Y TÁNTALO
Permiten obtener capacidades elevadas en espacios
reducidos existen dos tipos: los de aluminio, y los de
tántalo.
Condensadores poliéster tántalo
y simbología
Condensadores cerámicos tántalo y
CAPACITORES SMD electrolíticos SMD
Esta estructura permite obtener altos
valores de capacidad por unidad de
volumen.
Diferentes tipos de Bobinas
BOBINAS INDUCTORES inductoras
se usan para almacenar la energía en forma de campo
magnético, en la ECU son encargados de absorber los picos de
corriente por lo general se usan en la etapa de alimentación y
procesamiento.
COMPONENTES ACTIVOS
Son aquellos componentes físicos capaces de aportar una ganancia o permitir el control de las señales eléctricas, los
dispositivos pasivos son:
Diodos
Cristal de cuarzo
Transistores
Circuitos integrados analógicos
CRISTAL DE CUARZO Tipos de cristales de cuarzo
En la ecu se emplea como elemento generador de
frecuencia para el microcontrolador que suministra
energía eléctrica para generar vibraciones u oscilacionesy
están identificadas como X1 y X2.
Ánodo Cátodo
SEMICONDUCTORES
DIODOS Simbología diodo
Si
No
FUNCIONAMIENTO :
Polarización directa Polarización inversa
TIPOS DE DIODOS
Estan identificados como , , , , .
• Diodos Rectificadores • Foto Diodos
utiliza la presencia o ausencia de la luz para conmutar un
voltaje aplicado conectándolo y desconectándolo.
• Diodos LED
Emisores de luz que se utilizan para despliegue
• Diodos ZENER
digital de indicadores de panel de instrumentos
en vehículos. Áno Cáto
do 6,8 V do
Tensión S
zéner Solo a partir i
de VZ
TRANSISTORES
Un transistor puede detener o permitir el flujo de corriente o bien puede actuar como un amplificador, permite que fluya
una corriente variable mucho mayor, están identificadas como , .
CLASIFICACIÓN DE TRANSISTORES
• TRANSISTOR DE UNIÓN BIPOLAR (BJT):
Se utiliza para amplificar señales analógicas, tratamiento de señales digitales y como conmutador de potencia eléctrica.
Circuitos de encendido e inyección del ecu motor 5-fe transistores como interruptores
• TRANSISTOR DARLINGTON • TRANSISTOR DE EFECTO DE CAMPO
Presenta dos transistores montados en Son dispositivos sensibles al voltaje, con
cascada, la salida del primer transistor es gran impedancia de entrada y usados como
la entrada del segundo transistor, con sus fuentes controladas por voltaje en el diseño
respectivas resistencias de polarización. de amplificadores.
Simbología transistores mosfet y driver de
potencia uPA 1556A
• TRANSISTOR BIPOLAR DE PUERTA AISLADA (IGBT)
Combinación de atributos del BJT y del MOSFET generalmente se aplica a circuitos de potencia.
Simbología transistores
IGBT y driver de
potencia
CIRCUITOS INTEGRADOS ANALÓGICOS
Dispositivo electrónico que incluye transistores, diodos, resistencias, condensadores y alambres de conexión, se
fabrican e interconectan sobre un chip o pastilla semiconductor de silicio estos pueden ser amplificadores,
comparadores osciladores o módulos con funciones específicas, están identificados como , .
COMPONENTES ELECTRÓNICOS DIGITALES
• LAS PUERTAS LÓGICAS Tabla de la verdad y driver HD151007 para
activación de señal de encendido
Son componentes electrónicos representados por un
símbolo con una o dos entradas o más y una sola salida
que realizan una función ecuación con variables
binarias
• MEMORIAS DE SEMICONDUCTORES
- Memoria RAM
- Memoria ROM
-Memorias eeprom
-Memoria flash
• EL MICROPROCESADOR
Microcontrolador y microprocesador y forma
Para realizar funciones específicas requiere de algunos circuitos física
integrados adicionales como por ejemplo:
RAM para almacenar datos temporalmente y memorias
ROM para guardar el programa encargado del proceso del equipo
Circuito integrado para los puertos de entrada y salida
Descodificador de direcciones.
• MICROCONTROLADOR
Posee toda la arquitectura de un computador,
que compone de microprocesador, memorias Estructura interna de
RAM, flash, eeprom, y circuitos de entrada y un microcontrolador
salida.
ESTRUCTURA DE UNA ECU CON DIFERENTES COMPONENTES
ELECTRÓNICOS
REPROGRAMACIÓN Y CLONACIÓN DE ECUS
Cantidad de inyección, donde se tiene varios mapas para tal fin de ancho de pulso y frecuencia.
Adelantos y retrasos al encendido, que es el momento que se produce la chispa y el momento en el que
se inyecta el combustible.
MANTENIMIENTO DE COMPONENTES ELECTRÓNICOS
Para identificar fallos en los equipos electrónicos se deben tomar en cuenta distintos puntos:
Interpretación de las características de los equipos electrónicos.
Interpretación de esquemas eléctricos/electrónicos
Manejo y utilización de instrumentos.
CONCLUSIÓN
• Los dispositivos electrónicos se ocupan de convertir en señales eléctricas la información procedente del
exterior.
• Un circuito electrónico es una asociación de componentes que, funcionando en conjunto, realizan un
determinado tratamiento de las señales analógico y digital.
• Los circuitos electrónicos están formados por componentes activos, como los transistores los diodos, los
circuitos integrados y componentes pasivos como las resistencias condensadores.
• En los circuitos electrónicos, el control se efectúa mediante señales eléctricas
