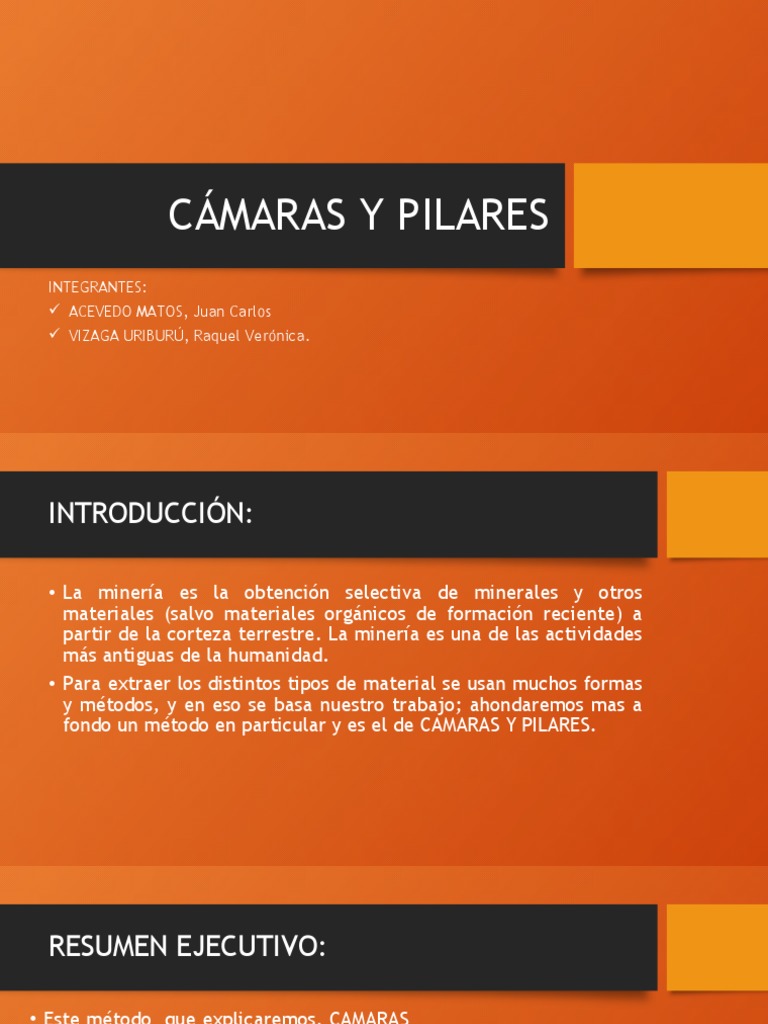

CÁMARAS Y PILARES
INTEGRANTES:
ACEVEDO MATOS, Juan Carlos
VIZAGA URIBURÚ, Raquel Verónica.
INTRODUCCIÓN:
• La minería es la obtención selectiva de minerales y otros
materiales (salvo materiales orgánicos de formación reciente) a
partir de la corteza terrestre. La minería es una de las actividades
más antiguas de la humanidad.
• Para extraer los distintos tipos de material se usan muchos formas
y métodos, y en eso se basa nuestro trabajo; ahondaremos mas a
fondo un método en particular y es el de CAMARAS Y PILARES.
RESUMEN EJECUTIVO:
• Este método que explicaremos, CAMARAS
Y PILARES, consiste en la explotación de
caserones separados por pilares que
sostienen el techo. Los pilares que
quedan pueden recuperarse parcial o
totalmente, en este último va asociado a
un hundimiento del techo controlado.
Este método es aplicable en yacimientos
con ángulos bajos; aunque también se
puede aplicar en yacimientos de manteo
entre 30° y 40°, y la potencia de estas es
de 40-60 m.
OBJETIVOS:
1. OBJETIVOS GENERALES:
• CONOCER EL METODO Y EL DESARROLLO DE LA EXPLOTACION POR
CAMARAS Y PILARES.
2. OBJETIVOS ESPECÍFICOS:
• TENER CONOCIMIENTO DE APLICACIÓN Y LAS CONDICIONES PARA PODER
APLICAR ESTE MÉTODO.
• CONOCER EL DESARROLLO Y REALIZACIÓN DE ESTE MÉTODO.
• CONOCER LS VENTAJAS Y DESVENTAJAS DEL MÉTODO.
• CONOCER LAS DIFERENTES EMPRESAS QUE USAN ESTE MÉTODO.
MARCO TEÓRICO:
1. MINERIA SUBTERRÁNEA:
Es aquella minería en donde la explotación se realiza debajo
de la superficie del terreno.
Este tipo de explotación se da cuando la explotación a cielo
abierto no es posible por motivos económicos, sociales o
ambientales.
En esta minería se realizan distintas labores como túneles,
pozos, chimeneas y galesrias.
Los métodos mas usados son :
• Túneles y pilares
• Hundimento de bloques
• Corte y relleno, etc.
2. METODOS DE EXPLOTACION:
CAMARAS Y PILARES
OTRAS DENOMINACIONES
• Room and Pilar
• Anchurón y Pilar
• Salón y Pilar
• Frontón y Pilar
DESCRIPCION DEL METODO
• Método en donde el minado avanza en superficie horizontal o
sobre una pequeña gradiente. En este método, el mineral es
minado completamente dejando espacios en formas de cámaras
intercaladas por unos macizos de minera denominados pilares,
cuya finalidad es sostener el techo.
• Los pilares pueden ser ubicados a distancias regulares o pueden
ser esporádicos.
• Los pilares regulares se diseñan cuando la mineralización es
homogénea, en este caso el ancho del pilar es igual al ancho de la
cámara, LA LONGITUD COMPRENDE EL ANCHO DEL MANTO O DEL
CUERPO.
DESCRIPCION DEL METODO
• Los pilares esporádicos se emplean cuando la
mineralización del cuerpo o del manto no es
continuo, osea tiene muchos caballos, en este
caso el pilar se deja donde la ley del mineral
es baja y generalmente tiene forma cilíndrica.
CAMARAS Y
PILARES
ESPORADICOS
CAMARAS Y
PLIARES
REGULARES
CONDICIONES DE APLICABILIDAD
• Yacimiento con ángulo de manteo bajo, pero también aplicable en
yacimientos de manteo de 30 y 40°.
• En cuerpos y mantos mineralizados (yacimientos potentes y extensos).
• Mineral y caja, firmes y resistentes.
• Mineral barato y rentable: mineral de baja ley y rentable.
• Mantos de 2 m. De potencia y 30° de buzamiento.
• En yacimientos metálicos o no metalicos, presentes en rocas
sedimentarias o metamórficas depositadas horizontalmente.
• Entre los minerales están: ag-au-u-cu-pb-zn
• Los no metálicos: caliza, arcilla, sal potasa, fosfatos y similares.
• En el carbón es el deposito en donde mas se utilizan este método.
PREPARACION PARA LA EXPLOTACION
• En los yacimientos horizontales o casi horizontales, las labores de
desarrollo y preparatorias consisten en la ejecución de pozos de
izaje, chimeneas de ventilación y de servicios, galerías de acceso y
vías para el transporte del mineral, echaderos de mineral, talleres
para servicios, bodegas, etc.
• Los yacimientos inclinados se dividen verticalmente en niveles con
galerías de transporte a lo largo de la caja piso.
NIVEL DE TRANSPORTE
• Sistema de galerías paralelas ,es decir, de galerías en dirección
transversal, de tal modo que por una de estas galerías penetra la
corriente de ventilación y por la segunda sale, una galería sirve
para transportar mientras que la otra se emplea para tránsito de
personal.
• En minas grandes y donde las necesidades de ventilación son
mayores, se llega a trazar incluso cuatro galerías o más, una al
lado de otra, en la mayoría de los casos la separación entre estas
galerías es de 20 a 20 m.
GALERIAS DE EXPLOTACIÓN
• La sección de las galerías se determina teniendo
en cuenta en primer lugar la cantidad de aire
necesaria, la forma de los vagones o tipo de
equipo para transporte a emplearse, así como la
estabilidad del techo.
• A 40-180 metros se trazan galerías transversales o
galerías de explotación a partir de las cuales se
inicia el trazado de las ventanas. Las dimensiones
son similares a las galerías de acceso y de
acuerdo al diseño del equipo.
CÁMARAS
• Se desarrollan a partir de las galerías de explotación
incluyendo ingresar hasta las cámaras. Las dimensiones
son similares a las de la galería de transporte, y la
cámara puede tener la misma dimensión o mayor. La
longitud por lo general debe ser de 10 metros a partir del
cual se arranca la cámara.
• Cuando las cámaras y pilares son regulares o tienen las
mismas dimensiones (ancho) y la longitud abarca la
potencia o ancho del cuerpo mineralizado. La
preparación en este caso será tal como hemos descrito,
empleado en la Minería mecanizada y convencional.
PREPARACIÓN PARA EL TAJEO
• La preparación del sector que se desea explotar, comienza por limitar
dicho paño por galerías paralelas con la pendiente que se les desea dar y
que va a depender de la mecanización de la mina. En seguida se corren
los frontones de explotación a partir de dichas labores, uniendo ambas
galerías con el objeto de establecer los circuitos de ventilación. A partir
de estos frontones se inicia la etapa de explotación o de arranque.
• Las variaciones y forma de llevar la preparación van a depender de:
• Potencia explotable del yacimiento y variación de ésta.
• Ángulo de manteo del yacimiento.
• Dilución de la ley.
PERFORACIÓN
• La perforación de los tiros de arranque puede hacerse de
muchas maneras distintas, en mantos angostos el desquinche
de los caserones puede hacerse con tiros paralelos al eje del
caserón o tiros perpendiculares a dicho eje.
• En depósitos inclinados el arranque se inicia de la galería de
transporte.
• Las máquinas pueden ser: Jackleg, cavo drill, bencher.
• En cámaras grandes la perforación se realiza por zonas,
usando banqueo horizontal y vertical.
PERFORACIÓN PARA CAMARAS Y PILARES
REGULARES
La perforación debe realizarse avanzando frentes con altura total
del depósito y el ancho debe ser de acuerdo al diseño
establecido. La altura puede ser de 5 a 6 metros, pero cuando
tiene mayor altura o espesor del depósito (cuerpo o manto) los
frentes se desarrollan en parte superior y el restante se puede
atacar por banqueo.
Esto se realiza con la finalidad de controlar el techo donde se
puede colocar pernos de anclaje, y dar tiempo para el minado y la
extracción. Se puede hacer uso del JackLeg, o en minería
mecanizado se puede hacer con Jumbos.
El ancho de cámara está en el rango de 2.5 a 4 metros de pilares
de 2.5 x 4 metros, el largo de 15 a 20 metros, dependiendo de la
dureza, estabilidad del mineral y de la roca.
PERFORACIÓN PARA CÁMARAS Y PILARES
ESPORÁDICOS
• La perforación se realiza en zonas ricas o de buena ley, mientras
los pilares con base cuadrada o circular son conformados por
minerales estériles.
VOLADURA
Para la voladura se considera
la ventilación, si es buena se
puede usar ANFO, de lo
contrario se utilizará
dinamita.
Si hay más de 50 taladros se
disparará utilizando
conectores y mecha rápida,
también se puede utilizar el
Fanel.
LIMPIEZA
• Se realiza con los rastrillos,
unos para poder sacar el
mineral de la zona de
explotación y otros rastrillos
que lo arrastran hasta los
echaderos. En minería
mecanizada se puede utilizar
vías de acceso para utilizar
carros mineros o equipos
scoop diésel o eléctricos.
CARGUIO Y TRANSPORTE
En yacimientos horizontales, el
mineral volado se carga
directamente de los frentes.
Convencionalmente y en
depósitos inclinados se usa el
“scraper”, hasta un lugar donde
se carga a los carros mineros-
locomotora.
También se usa faja
transportadora o izaje.
VARIANTES
CAMARAS Y PILARES (PISO
HORIZONTAL)
• Tajos ya explotados sirven como vías de
transporte
• Perforación con jumbo o jumbo y carro
• Carga y transporte con LHD o LHD y
camión
• Transporte sobre vía por galería inferior
de transporte
PISO INCLINADO
• Difícil mecanización
• Perforación manual
(martillo de mano y
columna neumática)
• Carga y arrastre con
Scraper o raspa (cuchara
de arrastre)
PISO ESCALONADO PARA DEPÓSITOS
INCLINADOS
• Galerías de acceso
orientadas según
pendientes asequibles a
los equipos sobre
neumáticos
• Perforación con Jumbo
• Carga y Transporte con
LHD o LHD y camión.
RECUPERACIÓN DE PILARES
En ciertos casos se justifica realizar
estudios sobre la recuperación de
pilares, sobre todo en yacimientos
importantes.
La recuperación puede hacerse de
varias maneras:
• Recuperación con hundimiento
controlado del techo.
• Recuperación de pilares y remplazo por
pilares artificiales
• Recuperación parcial de pilares.
RECUPERACIÓN POR HUNDIMIENTO
CONTROLADO DEL TECHO
• Recuperación por hundimiento controlado del techo: Consiste en
controlar perfectamente bien la estabilidad del techo y provocar
el hundimiento a voluntad.
RECUPERACIÓN DE PILARES Y REMPLAZO POR
PILARES ARTIFICIALES
• Este método es uno de los
más corrientes y consiste en
el reemplazo del pilar de
mineral por un pilar de
concreto, encastillado de
madera, muro de piedra de
mampostería o simplemente
por un gran número de pies
derechos de sostenimiento.
RECUPERACIÓN PARCIAL DE PILARES
• En algunos casos se
adelgazan los pilares a
un máximo y luego se
refuerza con concreto
(es una especie de
camisa o cilindro
alrededor del pilar).
MINAS DONDE SE APLICAN ESTOS MÉTODOS
• Mina CONDESTABLE
• Mina SAN VICENTE
VENTAJAS
• El método puede ser selectivo.
• En yacimientos importantes se puede mecanizar.
• Mucha seguridad.
• Permite la explotación sin problemas de cuerpos mineralizados
ubicados paralelamente y separados por zonas estériles.
• La recuperación es alta llegando a un 80-90 %.
DESVENTAJAS
• Si el yacimiento es muy irregular podría a afectar a la
explotación.
• Cuando el manteo esta cerca al angulo critico(45°). Hay problemas
en el movimiento dentro de los caserones.
• Si hay techos débiles limita esta técnica.
• Fortificación del techo, cuando las cámaras son muy angostas se
debe levar a otro método como el room and pillar con shrinkage.
RECUPERACION:
• Si se aplica iguales dimensiones de cámaras y pilares la recuperación
serie pobre como de un 50%. Pero si se aplica el método con pilares
irregulares la recuperación puede aumentar hasta 65%.
SEGURIDAD:
• Se debe tener cuidado porque el techo de la cámara puede
ser débil, y puede caer rocas, sobre todo cuando la
separación de los pilares es grande
COSTO
El costo es mínimo ya que no se necesita relleno ni sostenimiento.
El factor económico más importante en este método es el tamaño
de los pilares y la distancia entre ellos, este factor depende de:
• Estabilidad de la caja techo.
• Estabilidad del mineral.
• Potencia del yacimiento.
• Presión de la roca suprayacente.
• Discontinuidades geológicas como fallas, pliegues, etc.
• Forma y tamaño del Pilar.
GRACIAS POR SU ATENCIÓN
