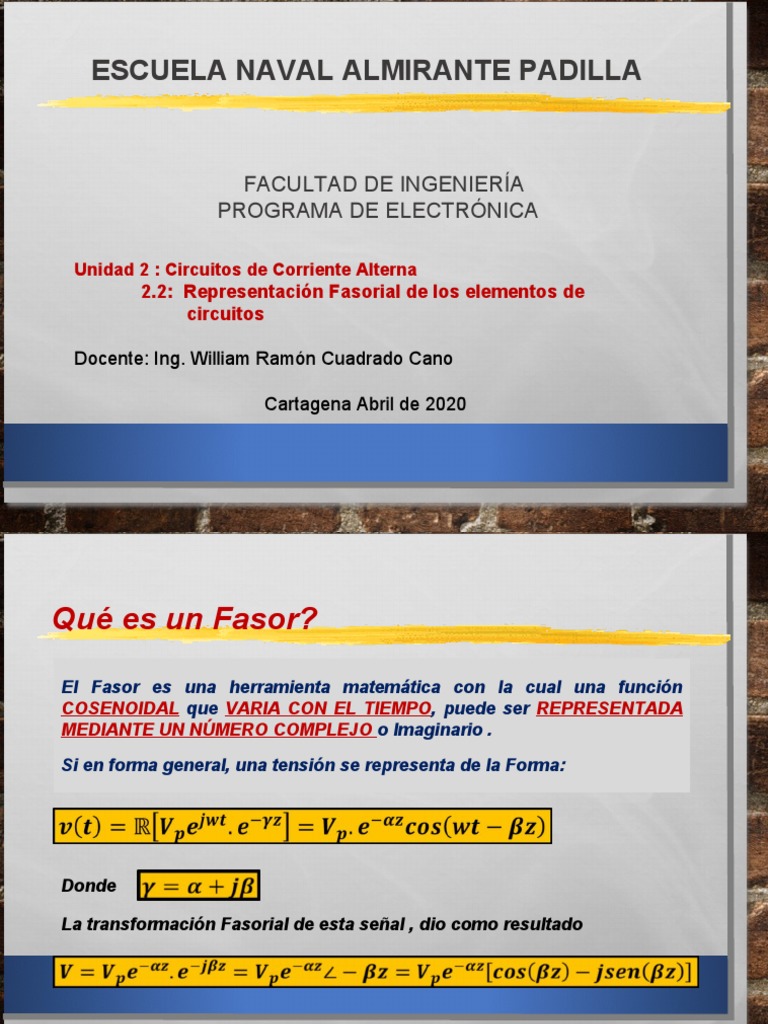

ESCUELA NAVAL ALMIRANTE PADILLA

FACULTAD DE INGENIERÍA
PROGRAMA DE ELECTRÓNICA

Unidad 2 : Circuitos de Corriente Alterna

2.2: Representación Fasorial de los elementos de
circuitos

Docente: Ing. William Ramón Cuadrado Cano

Cartagena Abril de 2020

Qué es un Fasor?

El Fasor es una herramienta matemática con la cual una función

COSENOIDAL que VARIA CON EL TIEMPO, puede ser REPRESENTADA
MEDIANTE UN NÚMERO COMPLEJO o Imaginario .
Si en forma general, una tensión se representa de la Forma:

Donde

La transformación Fasorial de esta señal , dio como resultado

Derivada con respecto del tiempo de un Fasor

De igual manera se ha encontrado el valor de fasor de una

derivada con respecto al tiempo de dicha función:

La derivada con respecto al tiempo de un fasor es igual al mismo fasor

multiplicado por jw
Contextualizando a Circuitos eléctricos
También se contextualizó este tema para circuitos eléctricos
de corriente alterna, para cuando se tienen fuentes de la
forma

Su transformación fasorial sería:

Exponencial Polar Rectangular

El fasor de su derivada con respecto al tiempo

Características de la Onda Cosenoidal
Antes de continuar con el tema de los circuitos, es saludable
realizar un análisis mas a fondo sobre la materia prima, que
en este caso es la onda Cosenoidal:
Características de la Onda Cosenoidal
Periodo T[s] : Corresponde al tiempo necesario para que la
señal se repita en el tiempo.
Frecuencia f[Hz]: Es el inverso del periodo. Informa sobre el
número de ciclos que se dan en un segundo.

Voltaje pico Vp[v]: Corresponde al máximo valor de la onda

cosenoidal

Valor RMS[V]: Es un valor de corriente continua que es

equivalente a una señal de corriente alterna que es capaz de
entregar la misma energía a una resistencia.

Velocidad angular w[rad/s]=2f: Es la velocidad con que

cambia el ángulo de fase de la señal
Valores RMS

Valor RMS[V]: Es un valor de corriente continua que es

equivalente a una señal de corriente alterna que es capaz de
entregar la misma energía a una resistencia.

Aunque aquí se ha calculado para el voltaje, es

aplicable a la corriente también
Ejemplo:

Hallar el valor RMS para una señal cosenoidal que varíen con
el tiempo de la forma:

Aplicando la definición:
Ejemplo:

Realizando el reemplazo trigonométrico

Es decir para ondas cosenoidales que varían

con el tiempo , su valor RMS , será igual al
valor pico de la señal dividido entre raíz de 2
Valores RMS

De ahora en adelante no se trabajará con valores picos sino con

valores RMS, a menos que se especifique otra cosa.

Por lo tanto, nuestras fuentes de corriente alterna , tendrá la

forma:

Si no se utiliza el sub índice que especifique que es un valor

RMS, se sobrentenderá que se trata del valor eficaz de la
señal
Representación Fasorial de R,C y L

Para logra la representación se supondrá que estos elementos

de circuitos : Resistencias, Capacitancia e Inductancia serán
alimentados por una fuente de tensión de forma cosenoidal y
variable en el tiempo, por lo tanto dicha fuente podrá se
representada mediante una transformación fasorial .

La relación entre V(t) y i(t) de la Ley de OHM

Como ambos tiene representación, Fasorial, se

tendrá:

La representación fasorial de la Resistencia es igual a la

ley de OHM en el tiempo.
Representación Fasorial de R,C y L

La relación entre V(t) y i(t) en el condensador esta dada por

Como ambos tiene representación, Fasorial, se tendrá:

Encontrando la relación entre V/I:

Xc se conoce como REACTANCIA CAPACITIVA

Representación Fasorial de combinaciones RCL

La relación entre V(t) y i(t) en el Inductor esta dada por

Como ambos tiene representación, Fasorial, se tendrá:

Encontrando la relación entre V/I:

Xc se conoce como REACTANCIA INDUCTIVA

Combinaciones de elementos de circuitos

Cuando existen combinaciones de resistencias, capacitancias e

inductancias:

Z se conoce como IMPEDANCIA y puede ser cualquier combinación

de elementos R,C y L.
•Si en la representación rectangular la parte imaginaria o el ángulo en
la forma polar son positivo, tendían características Inductivas
•Si es negativa las características serán Capacitivas.
Diagrama Fasorial de las Impedancias

Dado que las impedancias son representadas mediante números

complejos, podrán ser representadas en un plano Imaginario, que es
conocido como diagrama fasorial
Calculo de las corrientes en las impedancias
El objetivo es comparar la ubicación de la corriente con respecto al
voltaje de alimentación, en cada una de las cargas sobre el diagrama
fasorial.

Para cada uno de los casos, se encontrará la corrientes, realizando la

división del voltaje de alimentación el valor de impedancia especifica.

Suponiendo por comodidad que la alimentación tiene la forma:

Su representación fasorial será:

Calculo de las corrientes en las impedancias

Iniciando con la resistencia, es decir Z[] = R:

Con la impedancia :

La corriente será:

Cuando la carga es una resistencia pura la

CORRIENTE ESTA EN FASE CON EL
VOLTAJE que la alimenta.
Calculo de las corrientes en las impedancias

Cuando a impedancia es una reactancia Capacitiva

Con la impedancia :

La corriente será:

Cuando la carga es una Reactancia

Capacitiva la CORRIENTE SE ADELANTA AL
VOLTAJE EN 90 GRADOS
Calculo de las corrientes en las impedancias

Cuando a impedancia es una reactancia Inductiva:

Con la impedancia :

La corriente será:

Cuando la carga es una Reactancia Inductiva

la CORRIENTE SE ATRASA AL VOLTAJE EN
90 GRADOS
 Calculo de las corrientes en las impedancias
Cuando a impedancia es una Impedancia con característica inductivas

Con la impedancia :

La corriente será:

Cuando la carga es una Impedancia es

Inductiva la CORRIENTE SE ATRASA AL
VOLTAJE EN UN ANGULO  GRADOS
 Calculo de las corrientes en las impedancias
Cuando a impedancia es una Impedancia con característica Capacitiva

Con la impedancia :

La corriente será:

Cuando la carga es una Impedancia es

Capacitiva la CORRIENTE SE ADELANTA
AL VOLTAJE EN UN ANGULO  GRADOS
Primera ley de Kirchhoff L.K.V

Malla
Camino cerrado, lazo o bucle que empezando por un nodo
cualquiera se establece un camino cerrado en un circuito
pasando por los elementos básicos y regresando al nodo
original sin pasar dos veces por cualquier nodo intermedio.

La
La suma
suma algebraica
algebraica de
de las
las diferencias
diferencias de
de potencial
potencial aa lo
lo largo
largo
de
de cualquier
cualquier camino
camino cerrado
cerrado del
del circuito
circuito es
es cero.
cero.
Segunda ley de Kirchhoff L.K.I.
Un nodo es un punto del circuito donde se unen dos o más
elementos
La suma algebraica de las corrientes en cualquier nodo del
circuito es i l gua a cero.
Ejemplo
Un circuito en paralelo formado por una resistencia, Impedancia
inductiva y un condensador, se conecta a una red de 240 voltios
y 60 Hertz, y entrega al circuito paralelo una corriente de 2.3 A.

La resistencia absorbe 1.5 A.;

el condensador 2 A.;
y la impedancia inductiva 1.1 A.

Determinar:

1.El ángulo de fase entre la tensión y la corriente total del circuito.

2.El ángulo de fase entre la tensión y la corriente de la impedancia
inductiva
3.Valor de la Impedancia inductiva.
Ejemplo

Podemos aplicar L.K.I

Igualando reales e imaginarios

Ambas se pueden elevar al cuadrado y sumar

 Ejemplo

Sumando miembro a miembro

Podemos utilizar la igualdad:

Ejemplo
Ahora si se tienen todos los datos de las corrientes

Cumple con el enunciado

a. El ángulo de fase entre la tensión y la corriente total del

circuito

b. El ángulo de fase entre la tensión y la corriente de la impedancia inductiva

c. Valor de la Impedancia inductiva
