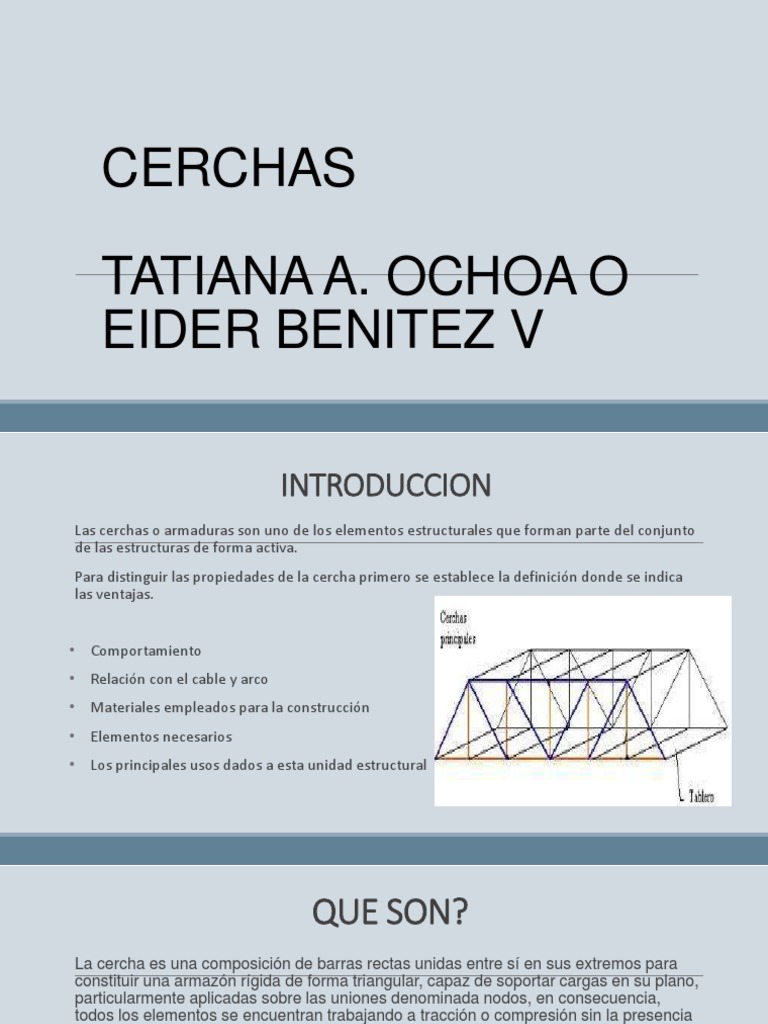

CERCHAS

TATIANA A. OCHOA O
EIDER BENITEZ V
 INTRODUCCION
Las cerchas o armaduras son uno de los elementos estructurales que forman parte del conjunto
de las estructuras de forma activa.
Para distinguir las propiedades de la cercha primero se establece la definición donde se indica
las ventajas.

• Comportamiento
• Relación con el cable y arco
• Materiales empleados para la construcción
• Elementos necesarios
• Los principales usos dados a esta unidad estructural
 QUE SON?
La cercha es una composición de barras rectas unidas entre sí en sus extremos para
constituir una armazón rígida de forma triangular, capaz de soportar cargas en su plano,
particularmente aplicadas sobre las uniones denominada nodos, en consecuencia,
todos los elementos se encuentran trabajando a tracción o compresión sin la presencia
de flexión y corte.
 CONSTRUCCION Y ARMADO
En muchas aplicaciones cuando las cargas no son muy grandes se suprimen los
diagonales, para formar la denominada viga Vierendeel. La estabilidad de ésta se
obtiene mediante uniones rígidas en los nudos, resistentes a momento, por lo que es
necesario usar materiales como el acero o el concreto, que permiten realizar uniones
rígidas, soldadas o monolíticas, fácilmente.
En las cerchas livianas usadas para techos los materiales más usados para su
construcción son el acero, la madera estructural, y el aluminio. En estas estructuras las
uniones de los miembros son las partes más críticas en su construcción. En el caso del
acero se hacen soldadas, o con pernos y cartelas.
Los tipos de cerchas pueden variar en función del equilibrio,
conformación y origen o diseñador.
Conocidas como celosías planas, espaciales o como
reticulados y armaduras, en términos de ingeniería son
estructuras rígidas armadas mediante varillas rectas en sus
extremos que presentan una conformación triangular.
Cerchas isostáticas. Tipo de estructura que se puede analizar mediante principios y
fórmulas que revelen los valores estáticos. De naturaleza determinada estáticamente,
que si se llegara a eliminar algunos de los componentes que unen al armazón, fallaría
catastróficamente todo el sistema.
Cerchas hiperestáticas. Su configuración se caracteriza por su estado de equilibrio, el
momento flector es de valor igual a 0 en cada barra del sistema. A pesar de esto, la
cercha puede que presente condiciones de inestabilidad, ya que su diseño de nudos
fijos se asemeja a una estructura isostática.
 Tipos de cerchas según su conformación

Cercha simple. De conformación definida estáticamente, donde la cantidad de varillas y

de uniones articuladas tienen que ser de acuerdo a una fórmula apropiada. Su forma es
de triángulo y su cálculo es basado en la estática gráfica y en el equilibrio de sus nudos.
Cercha compuesta. Estructura con determinación estática, la cual se puede diseñar a
partir de una o dos cerchas simples. También pueden tener 3 varas adicionales o a su
vez un armazón interno, con tal que siga los criterios de equilibrio.
Cercha compleja. Se cuenta dentro de la categoría de hiperestáticas, y se caracteriza
por no excluir a los modelos anteriores y por incluir al resto de geometrías. Se compone
por uniones fijas y su cálculo se realiza o por el método de Heneberg o por el método
matricial de la rigidez.
 Según su origen o quien las diseñó

Cercha Long
Cercha de Howe
Cercha de Pratt
Cercha de Warren
Cercha K
Cercha Baltimore
