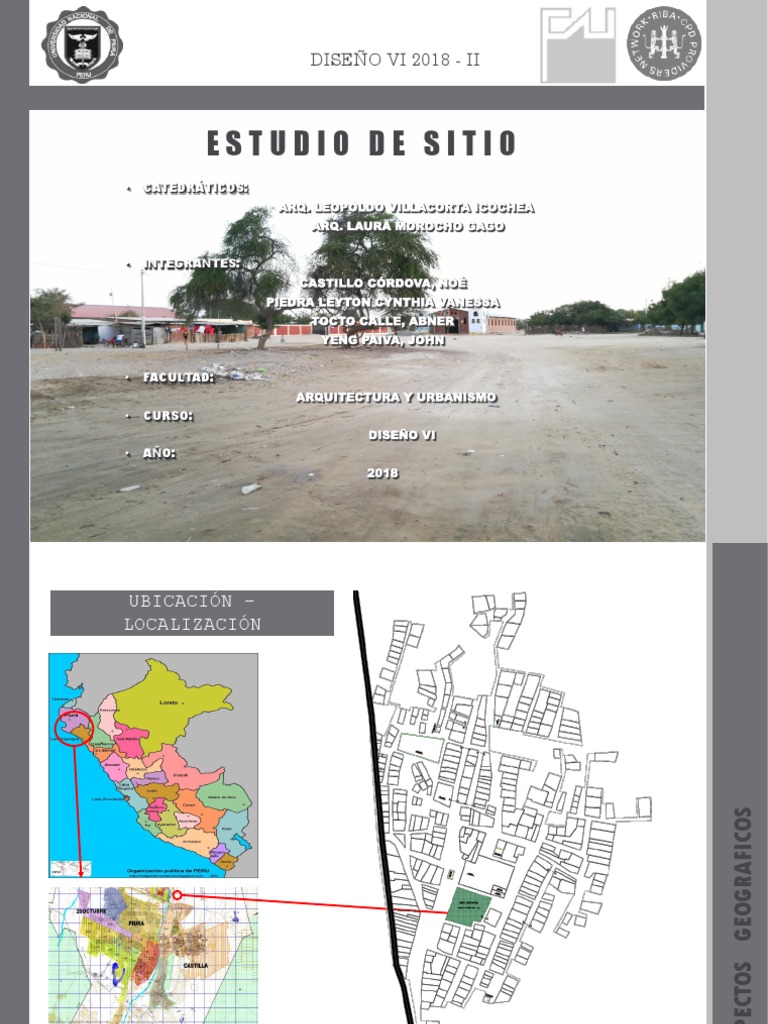

DISEÑO VI 2018 - II

ESTUDIO DE SITIO
•• CATEDRÁTICOS:
CATEDRÁTICOS:
ARQ.
ARQ. LEOPOLDO
LEOPOLDO VILLACORTA
VILLACORTA ICOCHEA
ICOCHEA
ARQ.
ARQ. LAURA
LAURA MOROCHO
MOROCHO GAGO
GAGO

•• INTEGRANTES:
INTEGRANTES:
CASTILLO
CASTILLO CÓRDOVA,
CÓRDOVA, NOÉ
NOÉ
PIEDRA
PIEDRA LEYTON
LEYTON CYNTHIA
CYNTHIA VANESSA
VANESSA
TOCTO
TOCTO CALLE,
CALLE, ABNER
ABNER
YENG
YENG PAIVA,
PAIVA, JOHN
JOHN

•• FACULTAD:
FACULTAD:
ARQUITECTURA
ARQUITECTURA Y
Y URBANISMO
URBANISMO
•• CURSO:
CURSO:
DISEÑO
DISEÑO VI
VI
•• AÑO:
AÑO:
2018
2018
 UBICACIÓN -
LOCALIZACIÓN

ASPECTOS GEOGRAFICOS
 UBICACIÓN -
LOCALIZACIÓN

ASPECTOS GEOGRAFICOS
 UBICACIÓN -
LOCALIZACIÓN

ASPECTOS GEOGRAFICOS
 UBICACIÓN -
LOCALIZACIÓN

ASPECTOS GEOGRAFICOS
PIURA – 6088 Há CULTIVOS DE UVA– 6855 Há
 Límites y linderos

El terreno se encuentra ubicado en el pueblo de

TERELA, distrito de Castilla, en la provincia de
Piura, departamento de Piura, abarcando una

ASPECTOS GEOGRAFICOS
superficie de 7605.90 m² aproximadamente.
Tiene una forma irregular de 6 lados

Sus límites son:

POR OESTE : AV. PRINCIPAL
POR NORTE : CALLE S/N
POR ESTE : PASAJE S/N
POR SUR : CALLE S/N
 ASOLEAMIENTO

 Ángulos de altura y acimut

ASOLEAMIENTO
Los siguientes cuadros muestran numéricamente (como ángulos de altura y acimut) la posición real del sol para la latitud de la
ciudad de piura (-5.2) según los meses y las horas
 ASOLEAMIENTO

 Ángulos de altura y acimut

ASOLEAMIENTO
Los siguientes cuadros muestran numéricamente (como ángulos de altura y acimut) la posición real del sol para la latitud de la
ciudad de piura (-5.2) según los meses y las horas
 ASOLEAMIENTO

 GRAFICA POLAR EQUIDISTANTE

Con los datos de las tablas vistas

anteriormente se puede expresar de manera
gráfica el recorrido solar para la ciudad de
Piura en cualquier momento del año. Esta
gráfica polar equidistante es muy útil para el
arrojo de las sombras de los volúmenes y
para determinar las horas de incidencia solar
en las fachadas de nuestro proyecto.

ASOLEAMIENTO
Fuente: -“Geometría Solar para Arquitectos” Martin
Wieser Ray, 2006
-Autodesk Ecotect Analysis (rc2) : : 5.60
 ASOLEAMIENTO

Verano: 21 junio-21 septiembre

En verano las máximas alcanzan los 35ºC mientras que

en invierno las mínimas pueden llegar a los 18ºC
12:48 pm
Por las noches suelen mantenerse en 19ºC
Con un promedio de 27.6 ° C, febrero es el mes más cálido.
julio es el mes más frío, con temperaturas promediando
21.5 ° C.
CLIMA DE LA COSTA NORTE (ÁRIDO TROPICAL)

N 6:23 am
Clima semitropical. Lluvia en verano (enero - abril).

6:15 pm TABLA CLIMATICA DE PIURA

ASOLEAMIENTO
El recorrido solar se da del este al oeste.
 PRECIPITACIONES

La temporada más mojada dura 2,5 meses, de 25 de enero a 10 de abril, con una probabilidad de más del 8 % de que cierto día será un día
mojado. La probabilidad máxima de un día mojado es del 16 % el 9 de marzo.
La temporada más seca dura 9,5 meses, del 10 de abril al 25 de enero. La probabilidad mínima de un día mojado es del 0 % el 23 de junio.

CLIMOGRAMA PIURA
El mes más seco es mayo. Hay 0 mm de precipitación en
mayo. La mayor parte de la precipitación aquí cae en marzo,
promediando 23 mm.

La precipitación varía 23 mm entre el mes más seco y el mes

más húmedo. A lo largo del año, las temperaturas varían en
6.1 ° C.

PRECIPITACIONES
FLUJOS

DE 7 am DE 12 m a 2 DE 8 pm a
Calles
a 9 am pm 10 pm

Aprox. 10 p
Aprox. 50p Aprox.15p
NORTE /20 min
/20 min /20min

Aprox. 30 Aprox. 15 Aprox. 15

SUR p/20 min p/20 min p/20min

Aprox 15 Aprox. 15
Aprox. 25
ESTE p/20 min p/20 min
p/20 min

Aprox. 120 Aprox. 50 Aprox. 25

OESTE p/20 min p/20 min p/20 min

ASPECTO VIAL
FLUJO ALTO

FLUJO MEDIO

FLUJO BAJO

Fuente: Elaboración propia

 SISTEMA DE LAS VÍAS

USO DE SUELO
CARRETERA PRINCIPAL AV. PRINCIPAL
CARRETERA MEDIO PIURA CALLES LOCALES SECUNDARIAS
 ZONIFICACIÓN

El pueblo de Terela se
encuentra fuera del área
de expansión urbana
contemplada por el plan
de desarrollo urbano de
Piura-Castilla-26 de
Octubre y Catacaos.
sin embargo cuenta con
un plano base donde se
han previsto algunas

ASPECTO URBANO
áreas para servicios
básicos

COMERCIO ZONAL

CENTROS EDUCATIVOS

VIVIENDAS

OTROS USOS
FUENTE: MUNICPALIDAD PROVINCIAL DE PIURA- PLAN DE
DESARROLLO URBANO DE PIURA
 ZONIFICACIÓN

Recreación

Salud

Educación

Otros usos

recreación

ASPECTO VIAL
 Recolección de datos

Se elaboró una encuesta con las siguientes características para obtener datos sobre la población del sector y
sus necesidades espaciales

1.-Dirección : _____________________________________________________________
2.-Familia : _____________________________________________________________
3.- ¿Cuántas personas viven en esta vivienda?
________________________________________________________________________________
4.- Edades de los ocupantes
0 – 10 años 11 – 20 años 21 – 30 años 31 – 40 años 41 – 50 años 51 – 60 años 60 a más

TRABAJO DE CAMPO
5.- ¿Qué
6.- ¿Qué problemas considera
local o ambiente usted queletiene
comunitario el vecindario?
gustaría tener en su zona?
 _________________________________________________________________________
 _________________________________________________________________________
 _________________________________________________________________________
 _________________________________________________________________________

 _________________________________________________________________________
_________________________________________________________________________

7.- ¿Le gustaría participar en el mantenimiento y administración del nuevo local comunitario?

________________________________________________________________________________
 Recolección de datos
Se procedió a ordenar y analizar los datos obtenidos, resultando el siguiente cuadro

RANGO 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 F %
0-10 1 1 1 1 1 5 4.31
11-20 1 2 1 1 2 1 1 1 2 1 1 2 1 1 1 2 2 1 1 2 1 28 24.14
21-30 1 1 2 2 2 1 1 1 1 1 1 3 1 18 15.52
31-40 2 2 2 1 1 1 1 10 8.62
Personas por edad
41-50 2 1 2 2 2 2 2 2 1 2 1 2 1 1 2 1 2 2 30 25.86
51-60 1 2 1 2 2 2 2 1 1 1 2 1 1 1 1 21 18.10
61-mas 1 1 1 1 4 3.45
Total Vivienda 4 6 4 4 4 4 6 3 5 5 4 3 4 6 5 4 4 4 3 4 5 4 1 4 6 5 5 116 100.00
COMISARÍA 1 1 1 1 1 1 1 1 1 1 1 1 1 13 15.12
COMEDOR POPULAR 1 1 1 1 1 1 1 1 1 1 1 1 1 1 14 16.28

TRABAJO DE CAMPO
PARQUE / PLAZA 1 1 1 1 1 1 1 1 1 1 1 1 2 1 1 1 1 1 1 20 23.26
Local o ambiente POLIDEPORTIVO 1 1 1 1 1 1 1 1 1 9 10.47
comunitario que le
gustaría tener en LOCAL COMUNAL 1 1 1 1 1 1 1 7 8.14
su zona PARROQUIA 1 1 1.16
CENTRO DE SALUD 1 1 1 1 1 1 1 1 1 9 10.47
INSTITUTO 1 1 1 1 1 1 1 1 1 1 1 1 12 13.95
Biblioteca 1 1 1.16
86 100.00

¿Participaría en el Sí 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 27 100.00
mantenimiento y
administración del
nuevo local
comunitario? No contesta 0 0.00
27 100.00
 Recolección de datos
Se procedió a ordenar y analizar los datos obtenidos, resultando el siguiente RESULTADOS

¿Qué local o ambiente comunitario le

Distribución por edades
gustaría tener en su zona?

TRABAJO DE CAMPO
FICHAS DE ENCUESTA

TRABAJO DE CAMPO
