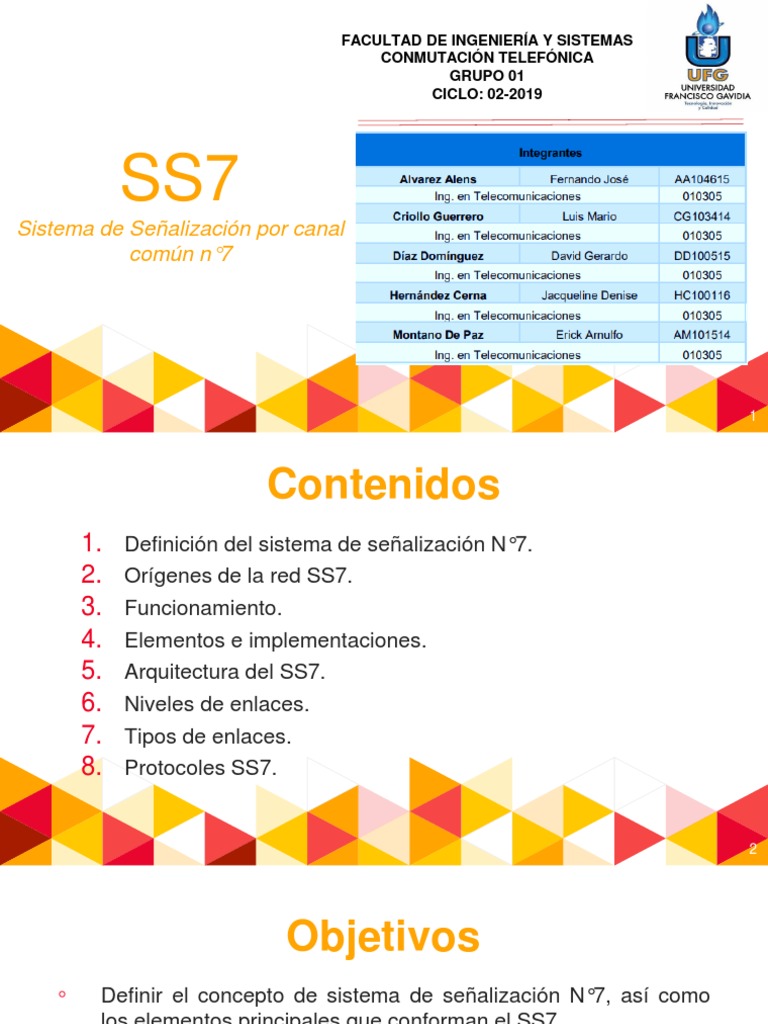

FACULTAD DE INGENIERÍA Y SISTEMAS
CONMUTACIÓN TELEFÓNICA
GRUPO 01
CICLO: 02-2019
SS7
Sistema de Señalización por canal
común n°7
1
Contenidos
1. Definición del sistema de señalización N°7.
2. Orígenes de la red SS7.
3. Funcionamiento.
4. Elementos e implementaciones.
5. Arquitectura del SS7.
6. Niveles de enlaces.
7. Tipos de enlaces.
8. Protocoles SS7.
2
Objetivos
◦ Definir el concepto de sistema de señalización N°7, así como
los elementos principales que conforman el SS7.
◦ Conocer la arquitectura que emplea el SS7 y los tipos de
enlaces que se establecen en este tipo de sistema de
señalización.
◦ Describir los protocolos que utiliza el sistema de señalización
N°7.
3
Es la unión de múltiples
SS7
1.Definición
protocolos de señalización
telefónica y esta presente
en la mayoría de redes
alrededor del mundo.
La principal función que tiene es el enlace y
finalización de llamadas, también puede traducir
números y enviar sms.
4
2. Orígenes:
Desarrollados por AT&T en 1975 y
definidos en 1981 como estándar por
el UIT-T.
Diseñado para sustituir al ss5, ss6 y el
R2, fue una solución para la falla de
seguridad que producían todas las
normas, en las que se señaliza dentro
de la banda.
3. Funcionamiento
Los elementos de una red pueden
intercambiar información, transportándola
en forma de mensaje, señalizando las
redes de telefonía, mensajería, y
enrutamiento de la llamada.
Esta señalización en el sistema ss7, evita
que los clientes tengan acceso a los
canales.
6
4. Elementos
Un punto de conmutación de servicio (SSP) es un
punto final utilizado por un sistema de
telecomunicaciones, y realiza el procesamiento de
llamadas en aquellas llamadas que comienzan o
terminan en ese lugar.
SSP
(Service
Cuando se realiza una llamada, el SSP reacciona
Switching Point) enviando una consulta a una base de datos central,
conocida como punto de control de servicio (SCP) para
asegurarse de que se atiende la llamada. Los SSP aplican
los protocolos SS7 que manejan la configuración de
llamadas y la terminación de llamadas con otros SSP.
7
Un punto de transferencia de señal
encamina el tráfico entre una de sus
bocas de entrada y una de salida en STP
función de la información contenida (Signal Transfer Point)
en el paquete SS7.
Los STPs transfieren mensajes entre nodos interconectados
(puntos finales de señalización) basándose en la información
contenida en los campos de dirección SS7. Los SEP típicos
incluyen los puntos de conmutación de servicio (SSP) y los
puntos de control de servicio (SCP).
La STP está conectada a SEPs y STPs adyacentes a través
de enlaces de señalización.
8
El Punto de Control de Servicio
SCP (SCP) es un nodo físico o
virtual que concentran la mayor
(Service Control parte de la inteligencia de
Point) proceso de la red.
Contiene la base de datos activa de los registros de los
clientes, esta base de datos se consulta activamente
desde los puntos de conmutación de servicios (SSP)
para buscar y obtener información sobre la finalización
del servicio.
El SCP consulta el punto de datos de servicio (SDP) que
contiene la base de datos y el directorio real. Utilizando la
base de datos del SDP, el SCP, identifica el número
geográfico al que se enrutará la llamada.
9
Implementaciones de SS7
◂ Establecimiento, administración y cerrado de las llamadas.
“
◂ Control de llamadas, control remoto en administración y
mantenimiento.
◂ Portabilidad de números locales (LNP).
◂ Llamadas de cobro revertido (800) y servicios de cargo (900).
◂ Servicios inalámbricos: comunicaciones personales (PCS),
roaming inalámbrico.
◂ Comunicaciones eficientes y seguras en telecomunicaciones a
nivel mundial.
10
5. Arquitectura
Esta estructura de señalización (únicamente señalización)
funciona siguiendo el principio de conmutación de
paquetes. Se refiere al intercambio de información para
entregar servicio, mantener el servicio, enrutar, etc.
11
6. Niveles de enlaces
Los niveles del 1 al 3 se
encargan de la
transferencia de
mensajes de
señalización entre nodos
de la red SS7.
El nivel 4 trata los
servicios de
señalización. Varias
partes de usuario
pueden existir
simultáneamente.
7. Tipos de enlaces
Enlaces de acceso (A-enlace) Su único
objetivo es entregar a la señalización y de
señalización de los puntos finales. Y los
puntos finales siempre tiene al menos dos A-
enlaces (también llamados puntos de
señalización de inicio)
Enlaces Bridge (B-enlaces) son cuádruples de
enlaces de interconexión de pares de pares de
STP. Enlaces diagonal (D-enlaces) son
cuádruples de los enlaces de interconexión de
pares acoplados de STP en los diferentes
niveles jerárquicos.
13
◂ Enlaces en Cruz (C-enlaces) de interconexión
acoplados STPS se utilizan para mejorar la
finalidad de la red de señalización no utilizados
regularmente por el trafico SS7.
◂ Enlaces extendida (E-links) conectan un
SSP a un STP alternativa para ofrecer
conectividad a la red de copia de seguridad.
14
“
15
8. Protocolos
Message Transference Part
Parte de transferencia de mensajes
Cómo la red
Niveles 1, transporta los
MTP
2, 3 paquetes de un punto
de señalización a otro
17
TUP - PSTN
Orientados a conexión.
ISUP - RDSI
Nivel 4
Permiten la comunicación entre
TCAP puntos de señalización en
SCCP servicios no orientados a
conexión.
ASP
BISUP
18
8. CONCLUSIONES
De forma general, el uso de las SS7 trajo consigo una
separación del tráfico de información digitalizada, y la
información necesaria para las conexiones. Esto se logra
porque existe un canal específico para el envío de la
información de señalización.
El SS7 es uno de los sistemas de señalización más
comúnmente utilizados, y es una red que crea las bases
para nuevos sistemas a través de redes IP.
