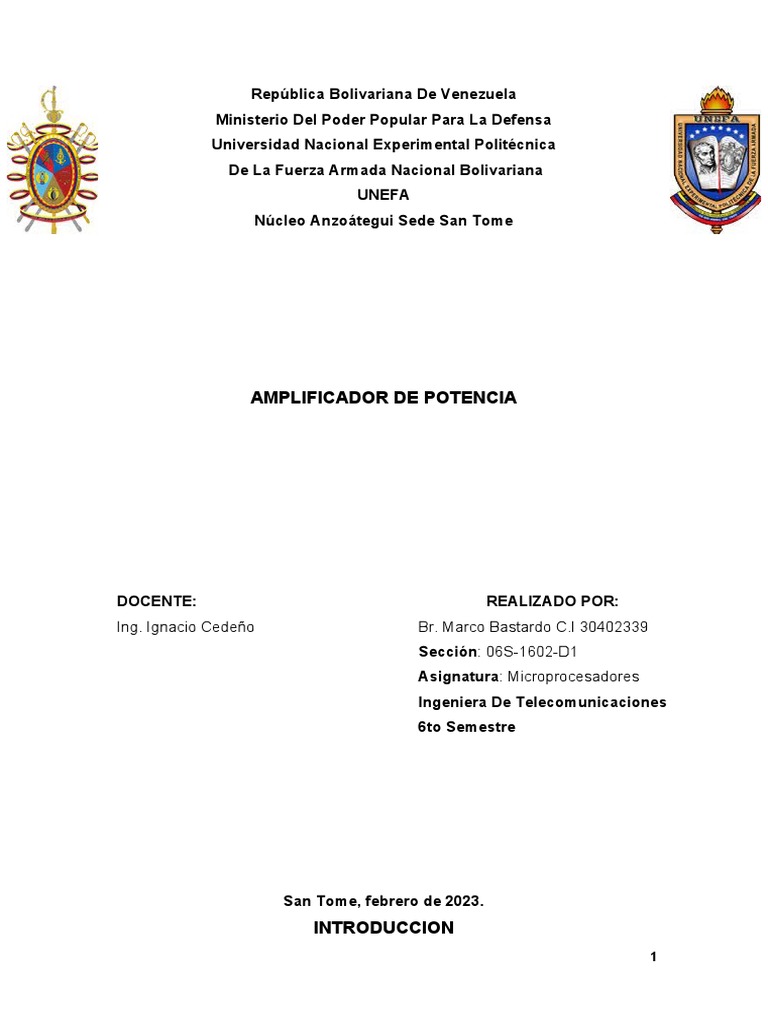

República Bolivariana De Venezuela

Ministerio Del Poder Popular Para La Defensa

Universidad Nacional Experimental Politécnica
De La Fuerza Armada Nacional Bolivariana
UNEFA
Núcleo Anzoátegui Sede San Tome

AMPLIFICADOR DE POTENCIA

DOCENTE: REALIZADO POR:

Ing. Ignacio Cedeño Br. Marco Bastardo C.I 30402339
Sección: 06S-1602-D1
Asignatura: Microprocesadores
Ingeniera De Telecomunicaciones
6to Semestre

San Tome, febrero de 2023.

INTRODUCCION
1
Un amplificador de potencia es un amplificador electrónico diseñado para
aumentar la magnitud de potencia de una señal de entrada dada. La potencia
de la señal de entrada se incrementa a un nivel lo suficientemente alto como
para manejar cargas de dispositivos de salida como parlantes, auriculares,
transmisores de RF, etc. A diferencia de los amplificadores de voltaje/corriente,
un amplificador de potencia está diseñado para impulsar cargas directamente y
se usa como bloque final en un circuito  amplificador.

La señal de entrada a un amplificador de potencia debe estar por encima de un

cierto umbral. Entonces, en lugar de pasar directamente la señal de audio/RF
sin procesar al amplificador de potencia, primero se preamplifica usando
amplificadores de corriente/voltaje y se envía como entrada al amplificador de
potencia después de hacer las modificaciones necesarias.

Existen diferentes diseños en amplificadores de potencia con diferentes

clasificaciones, como valores RMS de 50W, 20W y 10W. Pero, prácticamente
el amplificador de potencia debe ser capaz de manejar la carga deseada. El
circuito amplificador de potencia de audio práctico consta de circuitos
específicos para producir ganancias de voltaje y corriente. El práctico circuito
amplificador de potencia consta de diferentes etapas, como una etapa de
amplificación de voltaje, etapa de controlador y etapa de salida.

En el siguiente trabajo se explicara de manera específica las etapas que

cumple un amplificador de potencia, así como también su clasificación y cada
una de las clases de amplificadores de potencia que existen según el diseño o
topología por la cual están hechos.

AMPLIFICADORES DE POTENCIA

2
Los amplificadores de potencia son aquellos dispositivos capaces de entregar
en la etapa de salida, donde está conectada algún tipo de carga, magnitudes
de corriente y tensión elevadas.

ETAPAS DE AMPLIFICACIÓN DE POTENCIA

 Etapa de amplificación de voltaje

En general, la señal de entrada dada al amplificador electrónico desde la fuente

no es lo suficientemente fuerte (es muy débil y está en el rango de milivoltios)
para conducir las etapas sucesivas. Por lo tanto, en esta etapa, el voltaje se
amplifica principalmente de modo que se haga para procesar con suficiente
intensidad las etapas sucesivas. Los amplificadores de clase A pueden cumplir
este propósito y la ganancia de voltaje requerida se puede lograr utilizando dos
o más amplificadores de clase A acoplados a RC.

 Etapa del conductor

Esta etapa puede considerarse como una etapa intermedia, que se encuentra
entre las etapas de amplificación de voltaje y salida. La primera etapa por sí
sola no es suficiente para impulsar la etapa de salida, ya que tiene una baja
impedancia de entrada. Por lo tanto, esta etapa del controlador actúa como una
etapa intermedia que puede generar la ganancia actual y la ganancia de
potencia suficiente también.

 Etapa de salida

Esta etapa está conectada a la salida (altavoz), esta etapa mejora aún más la
ganancia de potencia y suministra a la salida con la mínima pérdida de energía.
Hay dos configuraciones para la etapa de salida, transistor único o disposición
push-pull (dos dispositivos activos, transistores). Pero, la disposición push-pull
se prefiere principalmente en comparación con un solo transistor, ya que tiene

3
ventajas como alta potencia de salida, eficiencia, cancelación de armónicos
pares, cancelación de corriente CC, etc.

Etapas del amplificador de potencia

REALIMENTACIÓN

La realimentación es un proceso electrónico en el que se toma parte de la

señal de salida y se lleva a la entrada. La realimentación aporta una serie de
ventajas, tales como: mejora de La estabilidad, reducción de la distorsión,
reducción del ruido y mayor ancho de banda

CLASIFICACIÓN DE LOS AMPLIFICADORES

Dependiendo del tipo de dispositivo de salida que esté conectado, los

amplificadores de potencia se dividen en los siguientes tres tipos.

1. Amplificadores de potencia de audio

Este tipo de amplificadores, como su nombre lo indica, son aquellos utilizados

para potenciar aquellas señales donde el audio es el protagonista.

Comúnmente los vemos implementados en circuitos que tienen conectado a la

salida:

 Audífonos
 Bocinas
 Etc.
El rango de potencia va desde la mili Watts hasta los kilos Watts.

4
 2. Amplificadores de potencia de radiofrecuencia

Este tipo está orientado a la transmisión inalámbrica, donde, el AMP P juega un

papel muy importante, ya que, prepara la potencia de la señal que alimentará la
antena, para que esta pueda transmitir la señal por el aire.

Existen varios ejemplos donde interviene este tipo de AMP P, por ejemplo:

 Transmisores de FM
 Tu modem Wi-Fi
 Los satélites

Este tipo de sistemas son muy interesantes, ya que, intervienen elementos que
realizan tareas como la modulación de la señal, codificadores y
decodificadores, etc.

3. Amplificadores de potencia para corriente continua (cc)

Este tipo de AMP P es muy utilizados en las industrias, ya que, amplifican la

magnitud de una señal pulsante, tal como, un PWM (Modulación por Ancho de
Pulso), en este tipo de sistemas interviene elementos de control con base en
microcontroladores, PLCs e incluso Arduino.

La señal PWM amplificada es inyectada a circuitos que trabajan con señales

grandes, con el objetivo de controlar la activación de motores o actuadores.

CLASES DE AMPLIFICADORES DE POTENCIA

 Amplificador clase A

Un amplificador de clase A es un tipo de amplificador que opera con una

corriente continua que fluye a través del dispositivo amplificador durante todo el

5
ciclo de trabajo de la señal de entrada. Esto significa que la corriente fluye en el
dispositivo amplificador independientemente de si la señal de entrada es
positiva o negativa. Esto permite que el amplificador de clase A amplifique tanto
la parte positiva como la negativa de la señal de entrada. Sin embargo, esto
también significa que la corriente continua se desperdicia cuando no se está
amplificando la señal de entrada. Esto puede resultar en una eficiencia de
energía baja para el amplificador de clase A.

Circuito amplificador de potencia de Clase A

Este es el tipo más simple de circuito amplificador de potencia de Clase A.

Utiliza un transistor de un solo extremo para su etapa de salida con la carga
resistiva conectada directamente al terminal del colector. Cuando el transistor
se enciende, hunde la corriente de salida a través del colector, lo que produce
una caída de voltaje inevitable a través de la resistencia del emisor, lo que
limita la capacidad de salida negativa.

La eficiencia de este tipo de circuito es muy baja (menos del 30%) y ofrece
pequeñas salidas de potencia para un gran consumo en la fuente de
alimentación de CC. Una etapa de amplificador de Clase A pasa la misma
corriente de carga incluso cuando no se aplica ninguna señal de entrada, por lo
que se necesita disipadores de calor grandes para los transistores de salida.

 Amplificadores contrafase (push-pull) clase B.

6
Los amplificadores push-pull clase B son un tipo de amplificador que utiliza dos
dispositivos amplificadores, uno para amplificar la parte positiva de la señal de
entrada y otro para amplificar la parte negativa de la señal de entrada. La
corriente solo fluye a través de uno de los dispositivos amplificadores a la vez,
lo que reduce el desperdicio de energía en comparación con los amplificadores
de clase A. Sin embargo, la transición entre los dos dispositivos amplificadores
puede causar un efecto conocido como distorsión de crossover, lo que puede
afectar la calidad de la señal amplificada. Para minimizar la distorsión de
crossover, los amplificadores push-pull clase B a menudo se utilizan en
combinación con otros circuitos

Para mejorar la eficiencia de potencia total del amplificador de clase A previo,

reduciendo la potencia desperdiciada en forma de calor, es posible diseñar el
circuito amplificador de potencia con dos transistores en su etapa de salida,
produciendo lo que comúnmente se denomina amplificador de clase B; también
conocido como configuración de amplificador Push-Pull (empuja-tira en
español). Para construir este tipo de amplificador se utilizan necesariamente
transistores denominados "complementarios", es decir, de las mismas
características eléctricas pero con distintas uniones P-N: si uno es del tipo
NPN, el otro ha de ser igual pero de tipo PNP. Veamos cómo se construyen:

Circuito amplificador contrafase (push-pull) clase B

Los amplificadores Push-Pull utilizan transistores complementarios de potencia,

que reciben la misma señal de entrada que es igual en magnitud, pero en fase

7
opuesta entre sí. Esto da lugar a que un transistor solamente amplifica la mitad
o 180º del ciclo de la onda de entrada; mientras que el otro transistor amplifica
la otra mitad o restante 180º del ciclo de onda de entrada. Conjuntamente,
estas “dos mitades” amplificadas cada una por un transistor, "excitan" o
"atacan" la carga o resistencia de salida, dando lugar en ella a la señal
completa amplificada.
Por consiguiente, el ángulo de conducción para este tipo de circuito
amplificador es escasamente inferior a 180º o 50% de la señal de entrada (para
cada transistor). Este efecto de empujar y tirar de los semiciclos alternos por
los transistores da a este tipo de circuito su divertido nombre "push-pull", pero
en general se lo conoce como el amplificador de clase B.

 Amplificadores push-pull clase AB.

Los amplificadores push-pull clase AB son una combinación de los

amplificadores push-pull clase B y los amplificadores de clase A. Funcionan de
manera similar a los amplificadores push-pull clase B, pero utilizan una
corriente ligeramente continua para fluye a través de los dispositivos
amplificadores, lo que ayuda a minimizar la distorsión de crossover. La
corriente continua es lo suficientemente baja como para aumentar la eficiencia
energética en comparación con los amplificadores de clase A, pero lo
suficientemente alta como para reducir la distorsión de crossover. Los
amplificadores push-pull clase AB se utilizan a menudo en aplicaciones de
audio debido a su combinación de eficiencia energética y baja distorsión.

La primera técnica de polarización que veremos es aquella donde utilizamos un

par de diodos, lo cuales deben ponerse cerca de los transistores, como se
muestra en el siguiente diagrama

8
Esta combinación de diodos tiene el objetivo de compensar las variaciones de
temperatura que puedan existir en la tensión base-emisor (V BE). Estos diodos
están polarizados hacía delante, en conjunto de una resistencia en cada
extremo del circuito, manteniendo la naturaleza del circuito original del
amplificador clase AB.

Esta técnica es la más utilizada en la práctica, pues el uso de los diodos tiene
la ventaja de evitar una temperatura excesiva en los transistores, evitando, a su
vez, una disipación de potencia.

 Amplificador clase ab push-pull con alimentación unipolar

Una de las características del amplificador clase AB, es que en los emisores de
los transistores poseen una tensión mayor a 0 v; para evitar esto, es
recomendable colocar un capacitor en conjunto con la resistencia de
realimentación (RL) en la salida, para que el nivel de corriente directa que se
introduce gracias a la fuente de alimentación sea bloqueado.

Otro problema que se puede presentar en el circuito, es en la entrada de señal

de voltaje: si el voltaje de entrada está cerca de su valor máximo, existe el
riesgo de que el diodo #1 (D1) entre en corte. En cambio, si el voltaje de
entrada está en su valor mínimo, se corre el riesgo de que el diodo #2 entre en

9
corte. Para evitar esto en nuestro amplificador clase AB, se realiza el siguiente
circuito:

Lo que está sucediendo aquí es que la señal de voltaje de entrada se está

aplicando por igual en los dos transistores, con ayuda de un acoplamiento con
capacitores (C1 y C2), En este estado, el voltaje entre las bases de los
transistores debe ser independiente del voltaje de entrada y constante. Todo
esto se realiza para que los diodos no entren en corte.

Este circuito se realiza como alternativa si deseas diseñar tu amplificador clase

AB y no poseen una fuente de alimentación simétrica.

 Amplificador clase ab push-pull polarizado con resistencias.

Esta técnica consiste en el uso de un divisor de tensión, constituido por una

rama de cuatro resistencias, como se muestra en el diagrama siguiente. El
nivel de polarización puede definirse con el valor de las resistencias.

10
Pues todo está en el flujo de corriente eléctrica en las resistencias. Cuando una
corriente fluye por una resistencia, se provoca una caída de tensión en la
resistencia (esto se puede ver a través de la Ley de Ohm). Si esto sucede con
una resistencia, al colocar más de dos resistencias en serie se puede crear un
divisor de voltaje para obtener valores fijos de voltaje, según los valores que
tengan las resistencias.

Dentro de la práctica y el diseño, la resistencia #2 (R 2) debe tener el mismo

valor que la resistencia #3; así mismo, el valor de la resistencia #1 (R 1) debe
tener el mismo valor que la resistencia #4 (R 4).

 Amplificadores de potencia de circuito integrado.

Los amplificadores de potencia de circuito integrado (IC) son amplificadores de

potencia que utilizan un circuito integrado para amplificar la señal de entrada.
Estos amplificadores son compactos, económicos y fáciles de utilizar en
comparación con los amplificadores de potencia de construcción discreta. Los
amplificadores de potencia de circuito integrado están disponibles en una
amplia variedad de configuraciones y clases de operación, incluyendo clase A,
AB y B, y pueden ser utilizados en una amplia variedad de aplicaciones,
incluyendo audio, RF y aplicaciones industriales. Además, los amplificadores

11
de potencia de circuito integrado a menudo están disponibles con
características adicionales, como protección contra sobretensión y cortocircuito,
lo que los hace ideales para aplicaciones en las que la fiabilidad es crítica.

12
 CONCLUSION

Los amplificadores de potencia son la etapa final de muchos sistemas en los

que se desea obtener una señal del orden de vatios. El objetivo de estas
etapas es el de entregar una potencia elevada a la carga. Por tanto, los
amplificadores de potencia trabajan con señales grandes.

La finalidad principal del amplificador es aumentar el nivel de señal de entrada,

para tal cometido se debe incrementar la amplitud de la señal de entrada
mediante corriente de polarización en el transistor de salida.

13
