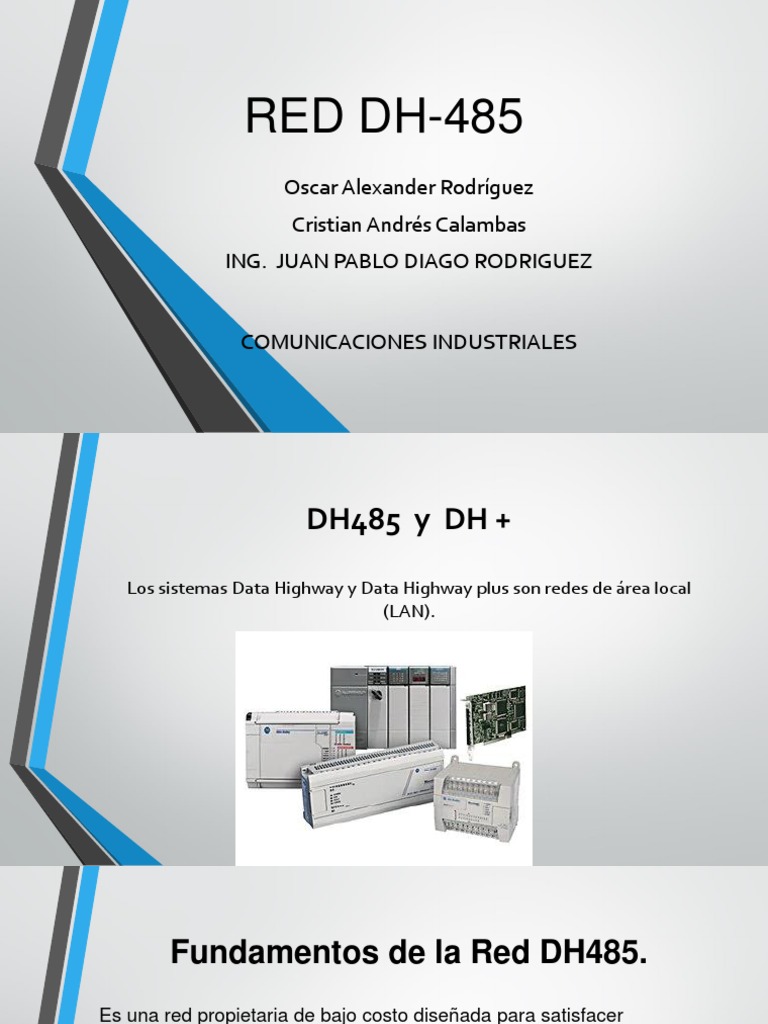

RED DH-485
Oscar Alexander Rodríguez
Cristian Andrés Calambas
ING. JUAN PABLO DIAGO RODRIGUEZ
COMUNICACIONES INDUSTRIALES
DH485 y DH +
Los sistemas Data Highway y Data Highway plus son redes de área local
(LAN).
Fundamentos de la Red DH485.
Es una red propietaria de bajo costo diseñada para satisfacer
determinados requisitos característicos de un ambiente industrial
- 127
- 10Mbps
Niveles OSI Implementados en DH485.
Para presentar los aspectos básicos relacionados con DH-485, se tomará
como referencia el Modelo OSI.
NIVEL FISICO
Nivel físico
• El nivel físico está conformado por el conjunto de cables y módulos de
interfaz que se encargan de proveer un canal para la comunicación de los
datos. Este nivel se fundamenta en la norma EIA RS485.
Medio de transmisión.
• La norma RS-485 recomienda el cable Beldem en el rango [9841-9844]
Este cable tiene cinco conductores.
Conectores
• Los conectores DH-485 se denominan “Conectores Phoenix de seis
terminales”. la numeración de sus terminales se suele encontrar en el
elemento al que están conectados y no en el propio conector.
Los conductores #24
conforman dos pares
trenzados. Un par se usa en
los datos (Naranja con
franjas blancas y Blanco con
franjas Naranja) y un
NORMATIVA TIA/EIA-485
1) Todos pueden los dispositivos pueden
comunicarse y hacer de trasmisor o receptor
si el medio esta libre
2) Sus señales es diferencial de A y B por
ejemplo
Si VA > VB es igual “0”
Si VB > VA es igual “1”
Topología.
• La topología recomendada por Rockwell Automation es la
denominada daisy chain como aparece en la figura a.
NIVEL ENLACE DE DATOS
NIVEL ENLACE DE DATOS
El nivel de enlace se encarga de controlar el flujo de comunicación a través del
enlace físico
Acceso al medio
Algunas de sus características son
• Movimiento del testigo en secuencias ascendentes .
• Es posible configurar el número máximo de direcciones para la rotación del
testigo, el valor a configurar debe estar en el rango [0-31].
• Cada vez que el tiempo de inactividad exceda el parámetro “timeout” se dará
comienzo al proceso de Inicialización de la red.
T T T
001101 ACK
7ms
NODO1 NODO2 NODO3
T
14ms
NODO1 NODO2 NODO3
Nivel de Aplicación.
• Este nivel se compone de programas que controlan y ejecutan los
comandos especificados por los nodos durante la comunicación.
La interfaz 1770KF3.
• Para conectar un PC de manera serial hacia la red DH-485se requiere
de un módulo de interfaz. Una alternativa es el módulo 1770-KF3.
La interfaz 1761 NET‐AIC.
• Para conectar un procesador Micro Logix 1500 LRP a la red DH-485
se requiere de módulo de interfaz.
La interfaz 1747 AIC.
• Para conectar un procesador SLC 500 a la red DH-485 se requiere de
módulo de interfaz. Una alternativa es el módulo 1747 AIC.
EMPRESA
Data Highway Plus (DH+).
• Es una red de área local (LAN) diseñada para soportar aplicaciones de
control con controladores programables dispersos por toda la planta.
CARACTERÍSTICAS.
• Red tipo bus o anillo.
• Utiliza Token Passing para el control de acceso al medio.
• Soporta Programas de aplicación y supervisorio.
• Usa un cable beldem 9463 como medio.
INTERFAZ ELÉCTRICA.
• DH + utiliza señales diferenciales acopladas por transformador, lo que
significa que las estaciones no tienen que estar en el mismo potencial de
tierra
TOPOLOGÍA.
DH + utiliza líneas troncales con gotas.
MEDIA - DH + .
• Utiliza cable de doble eje blindado de banda base.
ACCESO A MEDIOS.
DH + utiliza un protocolo de paso de token patentado. En este protocolo, cada
dispositivo conoce a su sucesor, el sucesor de su sucesor y su predecesor.
PAQUETE - DH +.
El término PCCC es una abreviatura de Comandos de comunicación de
controlador programable.
REFERENCIAS BIBLIOGRAFICAS
• https://www.academia.edu/14510925/PLANEACI%C3%93N_CHARLA_INDU
CTIVA_A_LAS_REDES_INDUSTRIALES_INSTALADAS_EN_LOS_LABORAT
ORIOS_DEL_PIAI
• https://www.uv.es/rosado/courses/sid/Capitulo2_rev0.pdf
• https://literature.rockwellautomation.com/idc/groups/literature/documents
/td/1784-td023_-es-p.pdf
• http://repository.lasalle.edu.co/bitstream/handle/10185/16666/T44.08%20B
657a.pdf?sequence=1&isAllowed=y
