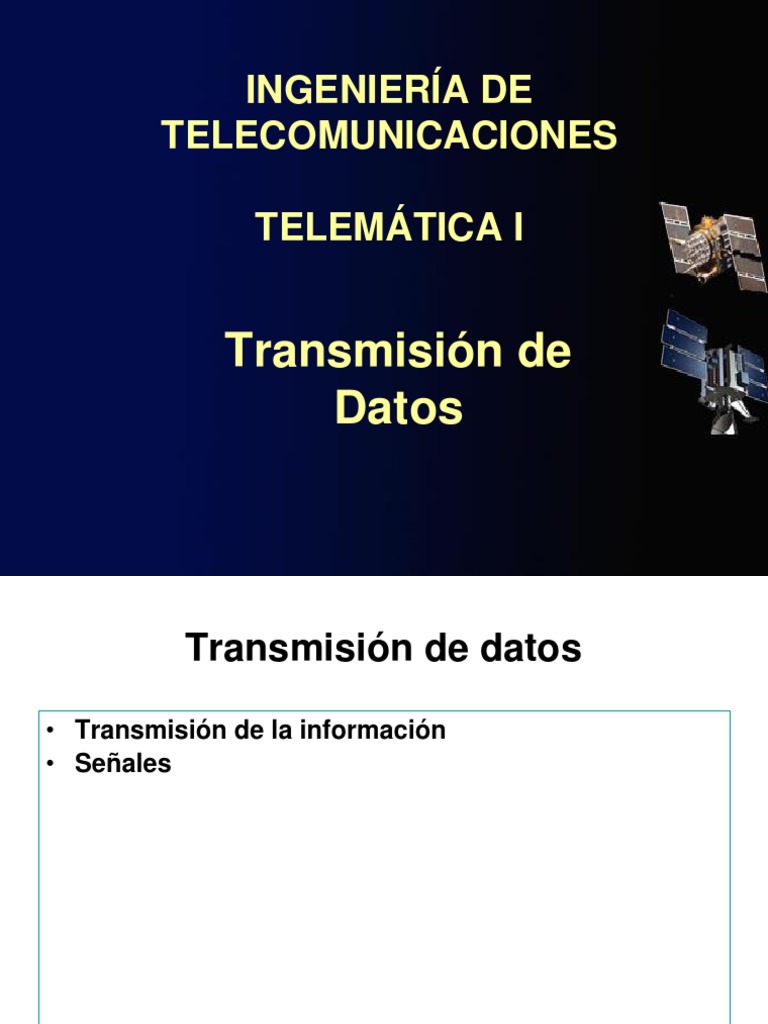

INGENIERÍA DE

TELECOMUNICACIONES

TELEMÁTICA I

Transmisión de
Datos
 Transmisión de datos

• Transmisión de la información
• Señales
La transmisión de
información
 La transmisión de información

• La información se puede transmitir por cables

al variar alguna propiedad física, como el
voltaje o la corriente.
• El valor del voltaje o corriente se puede
representar como una función simple del
tiempo f(t), en forma de señales.
• Esto nos permite modelar el comportamiento
de la señal y analizarla de manera matemática.
Señales
 ¿Qué es una señal?
• Una señal puede ser expresada como una
función dependiente de dos factores.
• Estos factores son:
– el tiempo: s(t)
– la frecuencia: S(f)
 Conceptos básicos de señales
• Las 3 características más importantes de una
señal periódica son

– Amplitud
– Frecuencia
– Fase
 La amplitud
• Es el valor instantaneo de una señal en
cualquier momento
• En transmisión de datos, la amplitud está
medida en volts
 La frecuencia
• Es el inverso del periodo (1/T)
• Representa el número de repeticiones de un
periodo por segundo.
• Expresado en ciclos por segundo, o hertz (Hz).
Amplitud, periodo y frecuencia
A

t
T
1/f
1 T : periodo
A : Amplitud
f 1 : frecuencia
A

T
1/f 1
 La fase
• Es una medida de la posición relativa en el
tiempo del periodo de una señal.

 /2
 Señales continuas vs discretas
• Una señal s(t) es continua si esta compuesta
de un número infinito de valores. En terminos
matemáticos:
lim s (t )  s (a )
ta
para toda a
• Una señal es discreta si está compuesta de un
número finito de valores.
Señales continuas vs discretas

Señal Contínua Señal Discreta

 Señales periódicas
• Una señal es periódica si y sólo si

s (t  T )  s (t )
-   t  

donde T es el periodo de la señal

Espectro y ancho de banda
 Espectro y ancho de banda
• El espectro de una señal es el rango de
frecuencias que ésta contiene.
• El ancho de banda absoluto de una señal está
dado por el tamaño del espectro.
Transmisión de Señales
 Transmisión de señales

• Es necesario procesar de alguna forma la señal de

datos antes de enviarla por los medios de
transmisión.
– una señal con dos niveles de tensión altos no resulta
eficiente ya que se necesita una gran cantidad de
energía para transmitirla
• Puede ser ventajoso transmitir información
contenida en una señal a través de otra señal que
no ocupe mucha energía
 Señales portadoras
• Normalmente se usa una señal periodica denomida
portadora
• Esta señal se encarga de “transportar” la información
a transmitir
• La información se consigue modificando algún
parámetro propio de la portadora como:
– la amplitud de la señal
– la frecuencia de la señal
– la fase de la señal
 La modulación
• El proceso de alteración de la señal portadora
se conoce como modulación
• La señal que representa la información y que
modificará parámetros portadora se
denomina señal moduladora
• La señal resultante se denomina señal
modulada
 Modulación en amplitud
• Modificación de la amplitud de una señal
portadora de acuerdo a la señal fuente de
información
• La frecuencia de la portadora es mucho mayor
que la de la señal moduladora
Ejemplo modulación amplitud

0 1 1 1 0 1

Señal Digital
Portadora

Señal Modulada
en Amplitud
 Modulación por frecuencia
• Modificación de la frecuencia de la señal
portadora en función a la señal moduladora
• La frecuencia de la portadora es mucho mayor
que la de la señal moduladora para distinguir
cambios en el ciclo de dicha portadora
Ejemplo modulación frecuencia

0 1 1 1 0 1

Señal Digital
Portadora

Señal Modulada
en Frecuencia
 Modulación por fase
• Modificación de la fase de la señal portadora
en función a la señal moduladora
• Mayor número de cruces por cero
• Tanto la modulación en frecuencia como la
modulación en fase pertenecen al grupo de
modulación de ángulo
Ejemplo modulación por fase

0 1 1 1 0 1

Señal Digital
Portadora

Señal Modulada
en Fase
Señales analógicas y digitales
 Señales analógicas y digitales
• Una señal analógica es una onda
electromagnética propagada a través de
diferentes medios, dependiendo de su
espectro.
• Una señal digital es una secuencia de pulsos
de voltaje transmitido a través de un medio
guiado.
 Datos analógicos y digitales
• Datos analógicos: Toman valores continuos en
un intervalo dado. Ejemplo: voz y video.
• Datos digitales: Toman valores discretos.
Ejemplo: código ASCII.
 Transmitiendo con señales analógicas

Señales analógicas Representan datos con ondas

electromagnéticas que varían
constantemente
Datos analógicos

Voz Teléfono Señal Transmisión

(Ondas de Sonido) Analógica Analógica

Datos digitales

Pulsos de Módem Señal Transmisión

Voltaje Binario Análogica Analógica
(Frecuencia Transmisión
Portadora) Digital
 Transmitiendo con señales digitales

Señales digitales Representan datos con secuencia

de pulsos de voltaje
Datos analógicos

Señales
CODEC Señal
Analógicas Digital
(voz)
Transmisión
Datos digitales Digital
Datos Transmisor Señal
Digitales digital Digital
 Transmisión Analógica

• Se transmiten señales analógicas sin

importar su contenido.

• Las señales analógicas transmitidas pueden

representar:

– datos analógicos (Ej. voz).

– datos digitales (Ej. datos binarios
que pasan por un módem).
 Transmisión Analógica

• Después de cierta distancia, la señal

analógica pierde potencia (atenuación).
• Es necesario el uso de amplificadores.
• Desventaja: amplifican también el ruido.
• Lo anterior no representa mayor problema
en el caso de datos analógicos, y sí en el
caso de datos digitales.
 Transmisión Digital

• En este tipo de transmisión el contenido de la

señal es de vital importancia.
• Al transmitir una señal digital, el problema de
atenuación es resuelto con repetidores.
• Un repetidor recupera el patrón de 1’s y 0’s y
retransmite una nueva señal digital.
 Transmisión Digital
• La misma técnica es usada para transmitir
digitalmente una señal analógica.
• Se asume que codifica datos digitales
(muestrea).
• El sistema de transmisión cuenta con
repetidores en lugar de amplificadores.
Transmisión de Datos
 Problemas transmisión
• Atenuación
– la potencia de la señal se debilita con la distancia al viajar a
través de cualquier medio de transmisión
• Distorsión por retraso
– algunos componentes de una señal llegan al receptor en
tiempos diferentes.
• Ruido
– es una señal no deseada que acompaña la transmisión de
una señal.
 Tiempo transmisión
• El tiempo T requerido para transmitir un
carácter depende de:
– método de codificación
– la velocidad de señalización
• Vel. señalización: la cantidad de veces por
segundo que la señal cambia su valor (por
ejemplo su voltaje)
 El concepto de baud

• La cantidad de cambios por segundo se mide en

bauds
• Unidad de velocidad de señalización igual a la
cantidad de elementos discretos de señal
transmitidos por segundo.
• Baud es sinónimo de bits por segundo (bps) si
cada elemento de señal representa exactamente
un bit.
 Los bauds ...
• Una línea de b bauds no necesariamente transmite
bits/seg
– cada señal podría transportar varios bits
– si se usan los voltajes 0,1,2 … 7 el valor de cada señal
podría servir para transportar tres bits
– en ese caso la velocidad en bits/seg sería tres veces la
velocidad en bauds
 Los kbps

• kbps = kilo bauds por segundo

• kbps = kilobits per second (no válido)
• medida de velocidad de transferencia de datos
• 1 kbps = 1,000 bauds por segundo
• tecnicamente kbps se debe escribir con una k
minúscula para indicar que es decimal, pero casi
todo mundo la escribe con una K mayúscula
 Ancho de banda (en función de bits)
• El ancho de banda es el número de bits
transmitidos por segundo
• Relación de velocidad para la transmisión de
datos medidos en kbps y representa la
capacidad del canal de comunicación para
transportar datos
• Rango de frecuencias que es capaz de
transmitir de forma adecuada
 La multiplexión
• Cuesta prácticamente lo mismo instalar y
mantener un canal de alto ancho de banda
que uno de bajo ancho de banda entre dos
oficinas de conmutación
– gasto principal: excavación zanjas
• Se han desarrollado esquemas para
multiplexar muchas conversaciones en un solo
canal físico
 Tipos multiplexión
• TDM: Time Division Multiplexing
– los usuarios esperan su turno (por asignación cíclica)
– cada uno obtiene de forma periodica la banda entera
durante un breve tiempo
• FDM: Frecuency Division Multiplexing
– el espectro de frecuencia se divide entre los canales
lógicos
– cada usuario tiene una posesión exclusiva de alguna banda
de frecuencia
 Características FDM
• Todavía se usa en cables de cobre o canales de
microondas
• Requiere circuitos analógicos
• No es fácil que lo efectue una computadora
• Posible utilizarla en fibra óptica (multiplexión
por longitud en división de onda, WDM)
 Características TDM

• Se puede controlar por completo con

electrónica digital
• Técnica apicable solo a datos digitales
– se requiere una conversión de analogico a digital en
la oficina final
• Las señales analógicas se digitalizan con un
dispositivo llamado codec
– producen números de 7 a 8 bits
– el codec toma 8000 muestras por segundo
 Muestreo
• Consiste en capturar información de una señal
contigua en periodos de muy corta duración a
intervalos de tiempo regulares
• Señal muestrada: señal formada por una serie de
muestras o pulsos igualmente espaciados y que
representan la señal original de información en el
instante de muestreo
 Teorema del muestreo
• ¿Qué tan seguido hay que tomar muestras?
• Cantidad mínima de muestras que se necesitan para
representar con toda exactitud la señal original
• Velocidad de muestreo: cantidad de muestras por
segundo
– p.e. canal telefono: rango frecuencias 300 y 400 hz
– espectro conversación: 0-4Khz
– frecuencia de muestreo: 6800 muestras/seg
 Ejemplo muestreo

muestreo con 13 puntos muestreo con 26 puntos

 Estandares de muestreo
• Una señal analógica debe ser muestreada
• Cuando la transmisión digital empezó a surgir como
una tecnología factible, el CCITT fue incapaz de lograr
un acuerdo respecto al estándar de muestreo.
• Se usan diferentes esquemas incompatibles en
diferentes países del mundo
• Las conexiones internacionales se hacen a través de
cajas negras (con frecuencia caras)
