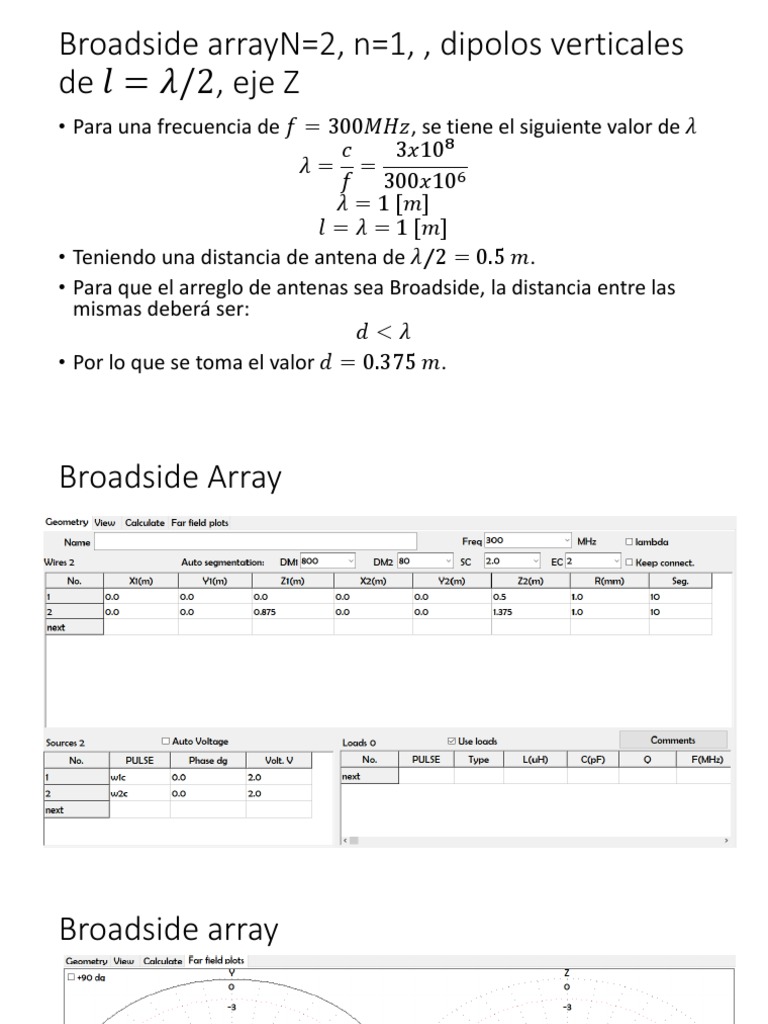

Broadside arrayN=2, n=1, , dipolos verticales

de 𝑙 = 𝜆/2, eje Z
• Para una frecuencia de 𝑓 = 300𝑀𝐻𝑧, se tiene el siguiente valor de 𝜆
𝑐 3𝑥108
𝜆= =
𝑓 300𝑥106
𝜆 = 1 [𝑚]
𝑙 = 𝜆 = 1 [𝑚]
• Teniendo una distancia de antena de 𝜆Τ2 = 0.5 𝑚.
• Para que el arreglo de antenas sea Broadside, la distancia entre las
mismas deberá ser:
𝑑<𝜆
• Por lo que se toma el valor 𝑑 = 0.375 𝑚.
Broadside Array
Broadside array
Valor Maximo de Lóbulo

𝐼0 𝑁 + 1 = 10 2 + 1 = 30

Valor Simulado Valor Calculado Error

30 30 0
Lóbulo Secundario

𝑁−1= 1

Valor Simulado Valor Calculado Error

1 1 0
Amplitud de Lóbulo Secundario

0.21𝐼0 𝑁 + 1 = 0.21 ⋅ 30 = 9.45

Valor Simulado Valor Calculado Error

9,45 10 5,82
Nulos 𝑚𝜋
4.5𝑢 = 𝑚𝜋 → 𝑢 =
4.5
Tomando el primer nulo, es decir cuando 𝑚 = 3.148.

3.148 ∗ 𝜋
𝑢=
4.5
𝑢 = 2.1977

Valor Simulado Valor Calculado Error

2,1977 2,094 4,17

Ancho de Haz de Nulo a Nulo
2 ⋅ 𝜆0
BW = 2Δ𝜙 =
𝑁+1 𝑑
2
BW =
2 + 1 ⋅ 0.375
BW = 1.92

Valor Simulado Valor Calculado Error

5,807- 1,92 14,06 %

3,617=2,19
Ancho de Haz de Media Potencia
𝜆0 2.6513
𝐵𝑊1Τ2 𝐻 = ⋅
𝜋𝑑 𝑁 + 1
1 2.6513
𝐵𝑊1Τ2 𝐻 = ⋅
𝜋 0.375 3
𝐵𝑊1Τ2 𝐻 = 0.7497

Valor Simulado Valor Calculado Error

5,14- 0,7497 14,17 %

4,284=0,856
Directividad

Valor Simulado Valor Calculado Error

5,34 6,13 12,88 %
