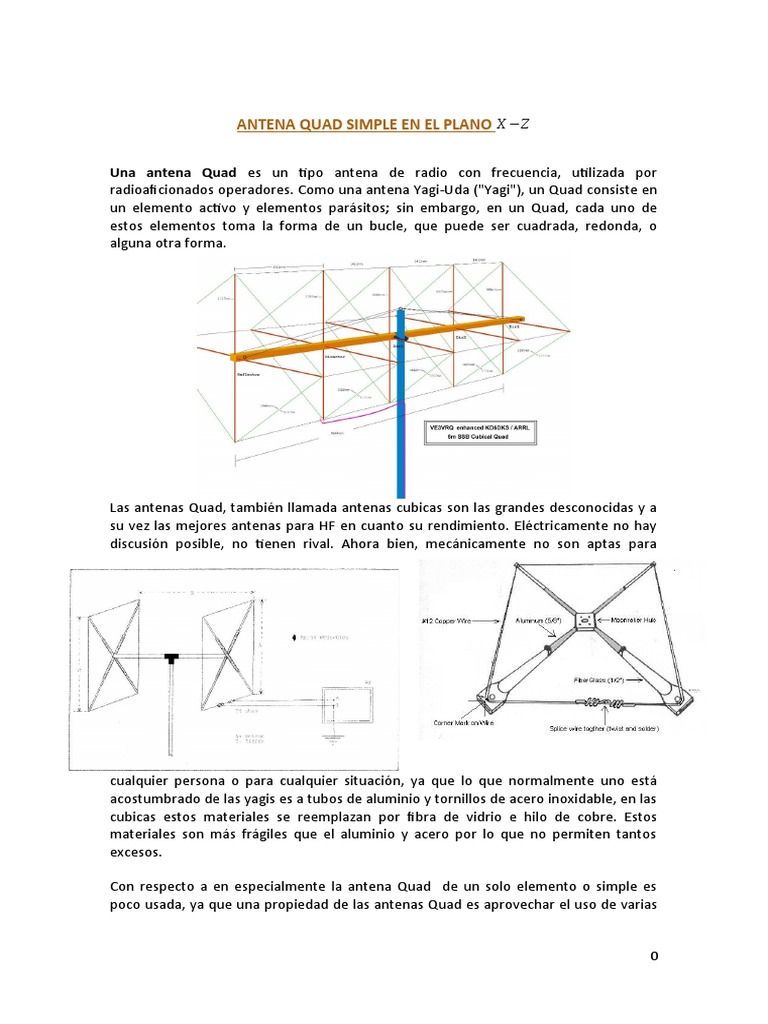

ANTENA QUAD SIMPLE EN EL PLANO X −Z

Una antena Quad es un tipo antena de radio con frecuencia, utilizada por
radioaficionados operadores. Como una antena Yagi-Uda ("Yagi"), un Quad consiste en
un elemento activo y elementos parásitos; sin embargo, en un Quad, cada uno de
estos elementos toma la forma de un bucle, que puede ser cuadrada, redonda, o
alguna otra forma.

Las antenas Quad, también llamada antenas cubicas son las grandes desconocidas y a
su vez las mejores antenas para HF en cuanto su rendimiento. Eléctricamente no hay
discusión posible, no tienen rival. Ahora bien, mecánicamente no son aptas para

cualquier persona o para cualquier situación, ya que lo que normalmente uno está
acostumbrado de las yagis es a tubos de aluminio y tornillos de acero inoxidable, en las
cubicas estos materiales se reemplazan por fibra de vidrio e hilo de cobre. Estos
materiales son más frágiles que el aluminio y acero por lo que no permiten tantos
excesos.

Con respecto a en especialmente la antena Quad de un solo elemento o simple es

poco usada, ya que una propiedad de las antenas Quad es aprovechar el uso de varias

0
bandas de frecuencia, además que se reducen las pérdidas de corriente y mejor
ganancia que otras.
Otras ventajas sobre una Yagi Uda, tienen mayor ganancia un Quad de 3 elementos
tiene mejor rendimiento que una Yagi de 3 elementos, pero al aumentar elementos en
la Quad su rendimiento decae así que se limita la uso de 4 o 5 elementos.
Otra que vería a ser desventaja es el mantenimiento que se le debe realizar a las Quad
es más delicado, debido a lo delicado de sus materiales en sí.

CÁLCULOS:
Para poder desarrollar la simulación en Matlab se empleó la ecuación descrita a
continuación (Tomada del libro Antenna Theory Analysis and Design, página 237):

1
Patrón de radiación

Campo Eléctrico y Campo Magnético

Er =Eѳ =H Φ =0
k I m l sin ѳ 1 − jkr
EΦ =− j
4 πr [ 1+ ]
jkr
e

k a2 I o cos ѳ 1 − jkr
Hr= j
2r 2 [1+
jkr ]
e

H ѳ=−¿ ¿
H Φ =0

2
Potencia
π 1
Pr =n
12( ) 2

[
(ka) 4|I o| 1+ j
( kr)3 ]
π
=n ( ) (ka) |I |
4 2
Prad o
12

Directivitad
2
n k 2 a2
U max =U ¿ π =
ѳ=
2 2 4 ( ) |I | o
2

U max 3
D=4 π =
P rad 2
Porcetaje de error:

D teórica =1.5
1.75
D simulación= ¿ 10 10
=1.49623

(1.5−1.49623)
Error Directividad= =0.2515 %
1.49623
Ancho de media potencia:
4π
D=
ѳ1ѳ2

4π
ѳ=
√ Dteorica
=2.894

4π 4π
ѳ=
√ Dsimulación
=
√
1.49623
=2.8980

(2.894−2.8980)
Error Ancho de media potencia= =0.138 %
2.8980

Diseño MMANA-GLA

VISTA EN EL PLANO

3
 VISTA 3D

GRAFICAS

Relación frente/espalda
F
=0 dB
B

4
Polarización
Vertical
Impedancia
Z=0+ J 12.007 Ω

CONCLUSIONES
 Se observó que existe una relación de ciertos parámetros entre las antenas
monopolo y dipolo, los cuales son:
o La impedancia del monopolo es la mitad de la impedancia del dipolo.
o La potencia que radia el monopolo es la mitad que la radiada por el
dipolo largo.
o La directividad el monopolo es el doble de la del dipolo.
 El programa MMANA-GAL es una excelente herramienta para diseñar y simular
antenas, facilitando la obtención de datos como directividad ancho de haz, etc.
 Con la ayuda de las gracias a las gráficas 2D y 3D obtenidas en los softwares de
simulación, se pudo identificar el tipo de antena, polarización, altura, ubicación.
 La antena Quad es posible alcanzar mayores frecuencias respecto a las otras
antenas, por lo cual permite una recepción clara incluso a bajas alturas.
 Dada las complejidades de las ecuaciones para cada antena, es mejor usar
interfaces más amigables que faciliten el diseño de antenas.

RECOMENDACIONES
 Para un mejor análisis se recomienda identificar correctamente los campos
magnéticos y eléctricos.
 Se recomienda investigar, el funcionamiento del software de simulación, antes
de usarlo para evitar cometer errores.
 Ubicar correctamente la fuente para evitar tener una diferente distribución de
corriente y de esta manera afectar el patrón de radiación.

BIBLIOGRAFÍA
Esquema de Antenas Cubicas. (2013). Obtenido de
http://www.oocities.org/maxmartin3/cubicas.html

Sáenz, J. M. (Noviembre de 2007). Universidad de Costa Rica . Obtenido de Facultad de

Ingenieria: http://eie.ucr.ac.cr/uploads/file/proybach/pb07_II/pb0705t.pdf

tema- Antena Quad. (s.f.). En Antenna Theory Analysis and Design (pág. 237).
