Colegio Secundario Santo Tomás de Aquino

Física 5°A – Prof. Lic. Pablo Andrés Manzano

Módulo N°3: Electrodinámica 2018

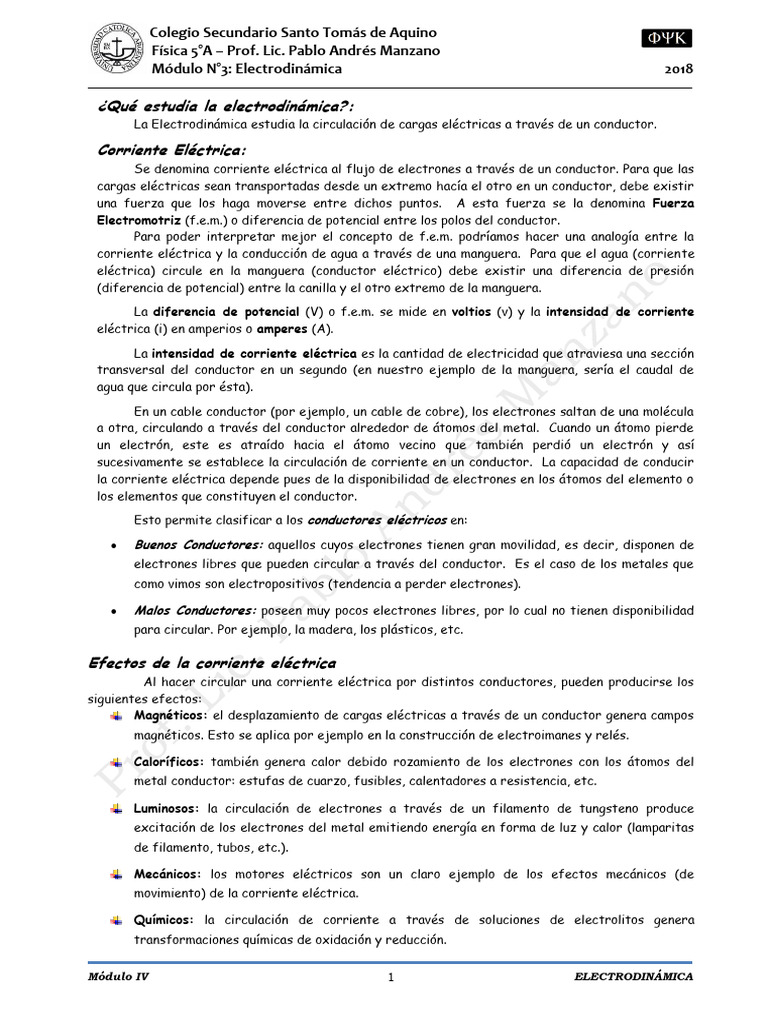

¿Qué estudia la electrodinámica?:

La Electrodinámica estudia la circulación de cargas eléctricas a través de un conductor.

Corriente Eléctrica:
Se denomina corriente eléctrica al flujo de electrones a través de un conductor. Para que las
cargas eléctricas sean transportadas desde un extremo hacía el otro en un conductor, debe existir
una fuerza que los haga moverse entre dichos puntos. A esta fuerza se la denomina Fuerza
Electromotriz (f.e.m.) o diferencia de potencial entre los polos del conductor.
Para poder interpretar mejor el concepto de f.e.m. podríamos hacer una analogía entre la
corriente eléctrica y la conducción de agua a través de una manguera. Para que el agua (corriente
eléctrica) circule en la manguera (conductor eléctrico) debe existir una diferencia de presión
(diferencia de potencial) entre la canilla y el otro extremo de la manguera.

La diferencia de potencial (V) o f.e.m. se mide en voltios (v) y la intensidad de corriente

eléctrica (i) en amperios o amperes (A).

La intensidad de corriente eléctrica es la cantidad de electricidad que atraviesa una sección

transversal del conductor en un segundo (en nuestro ejemplo de la manguera, sería el caudal de
agua que circula por ésta).

En un cable conductor (por ejemplo, un cable de cobre), los electrones saltan de una molécula
a otra, circulando a través del conductor alrededor de átomos del metal. Cuando un átomo pierde
un electrón, este es atraído hacia el átomo vecino que también perdió un electrón y así
sucesivamente se establece la circulación de corriente en un conductor. La capacidad de conducir
la corriente eléctrica depende pues de la disponibilidad de electrones en los átomos del elemento o
los elementos que constituyen el conductor.

Esto permite clasificar a los conductores eléctricos en:

 Buenos Conductores: aquellos cuyos electrones tienen gran movilidad, es decir, disponen de
electrones libres que pueden circular a través del conductor. Es el caso de los metales que
como vimos son electropositivos (tendencia a perder electrones).

 Malos Conductores: poseen muy pocos electrones libres, por lo cual no tienen disponibilidad
para circular. Por ejemplo, la madera, los plásticos, etc.

Efectos de la corriente eléctrica

Al hacer circular una corriente eléctrica por distintos conductores, pueden producirse los
siguientes efectos:
Magnéticos: el desplazamiento de cargas eléctricas a través de un conductor genera campos
magnéticos. Esto se aplica por ejemplo en la construcción de electroimanes y relés.

Caloríficos: también genera calor debido rozamiento de los electrones con los átomos del
metal conductor: estufas de cuarzo, fusibles, calentadores a resistencia, etc.

Luminosos: la circulación de electrones a través de un filamento de tungsteno produce

excitación de los electrones del metal emitiendo energía en forma de luz y calor (lamparitas
de filamento, tubos, etc.).

Mecánicos: los motores eléctricos son un claro ejemplo de los efectos mecánicos (de
movimiento) de la corriente eléctrica.

Químicos: la circulación de corriente a través de soluciones de electrolitos genera

transformaciones químicas de oxidación y reducción.

Módulo IV 1 ELECTRODINÁMICA
 Colegio Secundario Santo Tomás de Aquino
Física 5°A – Prof. Lic. Pablo Andrés Manzano
Módulo N°3: Electrodinámica 2018

Fuentes productoras de la corriente eléctrica

Existen diferentes dispositivos para generar corrientes eléctricas, como por ejemplos las
pilas ( a partir de energía química), los acumuladores (acumulan la energía eléctrica proveniente de
otra fuente), los dinamos y alteradores ( a partir de energía cinética y campos magnéticos), células
fotovoltaicas ( a partir de la energía solar), etc.
Los generadores de F.e.m. como por ejemplo las pilas, se representan mediante el siguiente
diagrama:
El signo (+) indica el polo positivo de la pila y el signo (-) el polo
negativo. Por convención, se establece que la corriente circula
del polo positivo hacía el negativo.
En las pilas secas el polo positivo está en la parte superior y el
polo negativo en la base:

La corriente se mide mediante instrumentos llamados galvanómetros, los cuales consisten en

una aguja ¡manada sostenida sobre un eje vertical dentro de una bobina (enrollamiento de alambre
de cobre), de tal forma que al circular corriente eléctrica por esta última, genera un campo
magnético desviando la posición de la aguja. Cuanto mayor es la intensidad de la corriente, mayor
es la desviación producida. Sí al galvanómetro se le adosa una escala graduada en amperes, el
instrumento se denomina amperímetro.
Para la utilización de estos instrumentos, se intercalan los mismos dentro del circuito, de
forma tal que la corriente eléctrica circule a través del aparato (conexión en serie).

Tipos de corriente eléctrica

Existen dos clases de corriente:

Corriente continua (CC o DC).- su sentido e intensidad se mantienen constantes a través del
tiempo. Es la corriente utilizada en los automóviles. Los autoestéreos y demás equipos accesorios
del automotor poseen una etiqueta con la siguiente información:
DC~ 12v
lo cual indica que el aparato está capacitado para trabajar con una tensión de 12 voltios de corriente
continua, como la generada en los automóviles.

Corriente Alterna (AC): cambia periódicamente de sentido a razón de 40, 50, o 60 veces por
segundo. Este tipo de corriente es utilizada en la red eléctrica domiciliaria, con ciclos comprendidos
entre 50 y 60 Hertz (Hz). Sí se observa la parte posterior de equipos electrónicos puede
observarse una etiqueta con la siguiente información:
AC 220 - 240 v – 50/60 Hz
Esto significa que el aparato admite una tensión alterna de entre 220 y 240 voltios de máxima, con
una frecuencia de entre 50 y 60 Hz.
Un equipo fabricado en EEUU para una tensión máxima de 120 v no puede ser utilizado en la red
nacional sin un transformador que reduce la tensión de 220 v a 120 v. Si se conecta dicho equipo
directamente a la red nacional (sin transformador) la corriente que circula dentro del aparato es
mayor a la máxima aceptada por los circuitos internos del mismo y el equipo se quema. Actualmente la
mayoría de los equipos viene de fábrica con un transformador interno que se ajusta automáticamente
a la tensión de entrada.

Normalización de Colores: en la actualidad existe una norma que establece el color que deben tener
los cables de una instalación domiciliaria:
 Fase (+): marrón, negro o gris
 Neutro (-): Celeste
 Tierra: Amarillo y verde.

Módulo IV 2 ELECTRODINÁMICA
 Colegio Secundario Santo Tomás de Aquino
Física 5°A – Prof. Lic. Pablo Andrés Manzano
Módulo N°3: Electrodinámica 2018

Efectos de la corriente eléctrica sobre el cuerpo humano

El pasaje de corriente eléctrica a través de cuerpo puede producir distintos efectos según la
intensidad de corriente que circule. Se debe tener en cuenta el tiempo de exposición a la corriente,
el nivel de humedad de la piel y el voltaje de la fuente entre otras cosas.

Intensidad de
Efectos
Corriente en mA
0 a 1 mA Umbral de precepción, no se siente el paso de la corriente.
1 a 15 mA Desde cosquilleo hasta tetanización muscular. Imposibilidad de soltarse.
Contracción de brazos, dificultad de respiración, aumento de la presión
15 a 25 mA
arterial. Límite de tolerancia.
Alteración cardíaca, aumento de la tensión arterial, fuerte tetanización,
25 a 50 mA
inconsciencia. Aparece la fibrilación ventricular.
Si el contacto es inferior a un ciclo cardíaco no se produce fibrilación
ventricular sino una fuerte contracción muscular. Si el contacto es mayor, se
50 a 200 mA
produce: fibrilación ventricular, inconsciencia, marcas visibles, inicio del
proceso de electrocución.
Si el contacto dura menos de un ciclo cardíaco igual al anterior. Si el contacto
Mayor a 200 mA de prolonga se produce paro cardíaco reversible, inconsciencia, marcas
visibles y quemaduras.
Mayor a 1000 mA Paro cardiorespiratorio y daños irreversibles en los órganos internos.

La corriente que atraviesa a una víctima está determinada por la

resistencia de la piel la cual varía desde 1 ohm para piel mojada hasta los
500 ohm para piel seca.
La resistencia interior del cuerpo varía según la zona, es del orden de
los 100 a 840 ohm. Una descarga eléctrica de la red nacional (220 v)
sobre una persona produce una corriente aproximada de 0.44 A sobre la
piel seca (la perfora), 220 A sobre piel mojada y entre 0, 44 y 2,20 A en
el interior del cuerpo.

Red trifásica y monofásica

Las centrales eléctricas generan tensiones trifásicas, mediante los alternadores. Estos
normalmente suelen producir tensiones de 12, 15, 20 o 22 (KV) que, tras ser elevadas mediante un
transformador se transportan a grandes distancias mediante líneas eléctricas trifásicas.
Posteriormente estas líneas sufren reducciones de tensión mediante transformadores para poder
alimentar a los puntos de consumo tanto industriales, comerciales y domésticos. Desde la central
hasta los puntos de consumo en Baja Tensión, las redes que transportan la energía eléctrica son
trifásicas. En los puntos de consumo como por ejemplo la entrada a los edificios, las líneas trifásicas
se van desdoblando en monofásicas para alimentar a pequeños consumidores como viviendas, locales
comerciales, etc. En la siguiente figura podemos ver una línea monofásica de Baja Tensión a partir
de una trifásica.

Módulo IV 3 ELECTRODINÁMICA
 Colegio Secundario Santo Tomás de Aquino
Física 5°A – Prof. Lic. Pablo Andrés Manzano
Módulo N°3: Electrodinámica 2018

Ley de Ohm.-
Esta ley relaciona la f.e.m. o tensión (V) entre los extremos
de un conductor eléctrico, con la intensidad de corriente que circula a
través de é1 y la resistencia del mismo al pasaje de dicha corriente:

La fuerza electromotriz es proporcional a la intensidad de

corriente eléctrica y a la resistencia del conductor", es decir:
V = I.R.
donde V es la f e.m., diferencia de potencial, calda de tensión o
simplemente voltaje, I es la intensidad de corriente que atraviesa el conductor y R es la resistencia
de éste.

La unidad de V es el voltio, la de I es el ampere y la de R se denomina Ohmnio (),

que es la resistencia de un conductor que deja pasar una corriente de un ampere cuando la
diferencia de potencial es de 1 volt.
1 volt = 1 ampere. 1 ohm

Ejercicio A: Un motor eléctrico posee una resistencia interna de 120 . ¿Cuál es la intensidad
de corriente si el mismo se conecta a una red domiciliaria de 220 v? Rta: 1.83 A

Resistencia de un conductor:
La resistencia de un conductor eléctrico depende de tres factores:
Longitud (l): cuanto mayor es la longitud del conductor, mayor es la resistencia de éste al
pasaje de corriente eléctrica. Podemos decir pues que la resistencia de un conductor
eléctrico es directamente proporcional a la longitud del mismo.

Sección transversal (s): la intensidad de corriente es inversamente proporcional a la sección

transversal del conductor, con lo cual, cuanto más ancho sea el conductor, menor será la
resistencia al pasaje de corriente eléctrica.

Resistividad o resistencia especifica (  ) : la resistencia de un conductor depende

también de un factor denominado resistividad, que es la resistencia de un metro de
conductor cuya sección es de 1 mm2. Este parámetro es característico del material
conductor. La inversa de la resistividad se denomina conductividad o conductancia
especifica ()

= 1/

Podemos englobar estos tres

factores en una ecuación que los
relaciona:
Cu = 0,00392

A la inversa de la resistencia se la denomina conductancia (G): G= 1/R

Módulo IV 4 ELECTRODINÁMICA
 Colegio Secundario Santo Tomás de Aquino
Física 5°A – Prof. Lic. Pablo Andrés Manzano
Módulo N°3: Electrodinámica 2018

Tabla de Valores de Resistividad

Las resistencias dentro de los circuitos se representan con el siguiente símbolo:

Ejercicio B: hallar la resistencia de un cable de cobre de 15 m de largo y 1.5 mm 2 de sección

y su caída de tensión cuando circula por él una corriente de 4 A.
Rtas: 0.168 A y 0.672 V
Variación de la resistencia con la temperatura
En general, los materiales aumentan su resistencia al aumentar la temperatura. Esta
propiedad se aprovecha para la construcción de termómetros de resistencia o termistores. Cuando
la temperatura alcanza valores cercanos al cero absoluto, se origina el fenómeno de
superconductividad en el cual la resistencia de los materiales es casi nula. De acuerdo con esto, los
metales pueden ser clasificados en dos grupos:

 Aquellos que disminuyen gradualmente su resistencia hasta alcanzar valores 10.000 veces
inferiores respecto de R a O°C y a temperaturas de entre 2 °K y 3 °K. Comprenden este
grupo de metales el oro, platino, cobre, plata, bismuto, potasio, calcio, etc.

 Aquellos cuya resistencia alcanza valores de 10 -12 de su resistividad en condiciones normales,

a temperaturas muy bajas llamadas temperaturas críticas. Es el caso de Pb, Sn y Hg.

Los superconductores se emplean en electroimanes con muy poca pérdida de potencia

eléctrica. Se está investigando su empleo en generadores, motores y cables conductores de modo tal
de aumentar la potencia y disminuir al máximo las pérdidas de energía eléctrica, lo cual posibilitarla
la instalación de usinas eléctricas cerca de las fuentes generadores, eliminar las cámaras
compensadoras de tensión, etc.

Resistencias en Serie y en Paralelo

Algunos aparatos eléctricos utilizan resistencias agrupadas, de acuerdo a los requerimientos
del equipo. Éstas pueden estar conectadas en serie, en paralelo o en serie-paralelo.
+ Resistencias en Serie: dos o más
resistencias están conectadas en serie cuando son
atravesadas por la misma corriente.

Módulo IV 5 ELECTRODINÁMICA
 Colegio Secundario Santo Tomás de Aquino
Física 5°A – Prof. Lic. Pablo Andrés Manzano
Módulo N°3: Electrodinámica 2018

La resistencia total o resistencia equivalente en este caso es igual a la suma de las

resistencias conectadas en serie:
Rs = R1 + R2

Ejercicio C: hallar la resistencia equivalente de un par de resistencias en serie de 16  y 25

. ¿Qué corriente circulará por cada una de ellas al conectarlas a una fuente de 20 v?
Rtas: 41  y 0.49 A

+ Resistencias en Paralelo.- dos o más resistencias están

conectadas en paralelo cuando están sometidas a un mismo potencial
(V) siendo atravesadas por corrientes provenientes de una misma
corriente.

En este caso, la inversa de la resistencia equivalente o total

es igual a la sumatoria de las inversas de las resistencias conectadas
en paralelo:
1 1 1
= +
𝑅𝑃 𝑅1 𝑅2
Ejercicio D: hallar la resistencia equivalente de un par de resistencias en paralelo de 16  y
25 . ¿Qué corriente circulará por cada una de ellas al conectarlas a una fuente de 20 v?
Rtas: 9.76 , 2.05 A, 1.25 A y 0.8 A
+ Resistencias en Serie-Paralelo.- es una
agrupación de resistencias en las que se combinan las
dos disposiciones anteriores:
En este caso la resistencia equivalente se obtiene
a partir de las dos fórmulas anteriores:

Por ejemplo: sean

R1: 10 , R2: 15  y R3: 5 

R23: 15 + 5 = 20 
1/RT = 1/10 + 1/ 20  RT = 6.67 

Ejercicio E: hallar la resistencia equivalente de un par de resistencias en paralelo de 16  y 25

 en serie con otra resistencia de 30 . ¿Qué corriente circulará por cada una de ellas al
conectarlas a una fuente de 20 v? Rtas: 39.76, 0.3 A, 0.2 A, 0.5 A

Potenciómetros y Reóstatos:
Son resistencias variables, es decir, dispositivos que varían la resistencia en función de la
longitud del conductor de la resistencia. Los
potenciómetros (derecha) se conectan en paralelo
al circuito y varían el voltaje del mismo. Los
reóstatos (izquierda) en cambio se conectan en
serie y modifican la corriente que pasa por el
mismo. Ambos consisten en un alambre enrollado y
3 terminales, dos fijos y uno móvil. Según la
posición de éste en el alambre, varía el valor de la resistencia.
Estos dispositivos tienen múltiples aplicaciones, desde las planchas que regulan la intensidad
de calor, los trenes y vehículos eléctricos que regulan la velocidad hasta los reguladores de
intensidad de luz en cines y teatros.
Módulo IV 6 ELECTRODINÁMICA
 Colegio Secundario Santo Tomás de Aquino
Física 5°A – Prof. Lic. Pablo Andrés Manzano
Módulo N°3: Electrodinámica 2018

Cuanto mayor es la longitud, mayor será la resistencia y mayor será la

temperatura de la plancha, o menor la velocidad del vehículo eléctrico o la
intensidad de luz en la sala.

Circuitos eléctricos
Un circuito eléctrico es un arreglo de pilas, resistencias, conductores y otros dispositivos
(diodos, capacitores, relays, etc.) conectados entre sí. Nosotros vamos a aplicar la Ley de Ohm para
analizar circuitos simples constituidos por los tres primeros elementos vistos más arriba.

Supongamos que conectamos una lamparita con una

resistencia interna de 4 ohm a una pila DC - 1.5 volts, y
queremos calcular cuál es la corriente que circula por la
lamparita. Vamos a suponer despreciable la resistencia de los
conductores:
V = i.R  1.5 v = i.4   i = 1.5 v / 4  = 0.375 A
La llave L representa el interruptor. Cuando L se cierra,
circula una corriente de 375 miliamperes a través de la
lámpara. Si conectamos un voltímetro (instrumento para medir diferencias de potencial entre dos
puntos de un circuito) en paralelo a la resistencia R en los puntos A y B, observaremos que la caída
de tensión o potencial sobre la resistencia es de 1,5 volt (ya que la resistencia de los conductores
es despreciable).

Para la resolución de circuitos más complicados, enunciaremos primero algunos conceptos que
nos permitirán calcular las corrientes en dichos circuitos.

Ejercicio F: Se conecta una lamparita cuya resistencia interna es de 2.5  en serie con una
resistencia de 10  cerrándose el circuito con una llave y dos baterías de 12 v. Represente el
circuito y calcule la corriente que pasa por la lamparita. Rta: 1.92 A

Leyes de Kirchoff

1° Ley: “la suma algebraica de las corrientes que concurren a un nodo es nula'

Entendemos por nodo, al punto en el que se unen tres o más conductores. Para aplicar esta ley,
adoptamos la convención "egoísta” según la cual las corrientes que entran al nodo son positivas y las
que salen son negativas.

2° Ley: “la suma de las caídas de potencial en un circuito cerrado es nula (incluyendo a
las fuentes) ".

Esto significa que sí tenemos 3 resistencias y 2 pilas conectadas en un circuito cerrado, se

cumple que:
I1.R1 + i2.R2 + i3.R3 = E1 + E2

siendo los productos i.R las caídas de potencial

sobre cada resistencia y E las f. e. m. de las pilas.
Supongamos tener un circuito como el de la figura
derecha y apliquemos las leyes de Kirchoff para calcular
las corrientes que circulan dentro del circuito:
Se fija el sentido de circulación de las corrientes dentro del circuito, de acuerdo con la
disposición de las pilas, un sentido para recorrer los circuitos (por ejemplo sentido horario) y luego
aplicamos las dos leyes anteriores:

Módulo IV 7 ELECTRODINÁMICA
 Colegio Secundario Santo Tomás de Aquino
Física 5°A – Prof. Lic. Pablo Andrés Manzano
Módulo N°3: Electrodinámica 2018

1° Ley: i1 + i3 = i2 (1)
2° Ley: Circuito Izquierdo: i2 . 5  + i1 . 1  = 15 v (2)

Circuito Derecho: i3 . 3  + i3 . 2  + i2 . 5  = 4 v (3)

Reemplazamos (1) en (2) y en (3) y agrupamos:

(i1 + i3). 5  + i1 . 1  = 15 v  5 i1 + 5 i3 + i1 = 15 v  6 i1 + 5 i3 = 15 v (4)

i3 . 5  + i2 . 5  = 4 v  5 i3 + 5 (i1 + i3) = 4 v  5 i1 + 10 i3 = 4 v (5)

Despejando i3 de (5) nos queda i3 = 0.4 v – 0.5 i1 (6)

y reemplazando en (4) nos queda:

6 i1 + 5.( 0.4 v – 0.5 i1) = 15 v  6 i1 + 2v – 2.5 i1 = 15 v  3.5 i1 = 13 v  i1 = 3.71 A

Ahora reemplazamos en (6) y en (1) y hallamos las otras dos corrientes:

i3 = -1.46 A y i2 = 2.25 A

Como i3 nos dio negativo, esto significa que la corriente circula en el sentido contrario al supuesto:

Entonces el planteo sería:

1° Ley: i1 = i2 + i3

2° Ley:
i2 . 5  + i1 . 1  = 15 v

i3 . 3  + i3 . 2  - i2 . 5  = - 4 v

Nótese que en la segunda ecuación pusimos negativo el

término que tiene i2 y la fem de la pila.
Con estos valores se puede calcular las caídas de tensión
sobre cada una de las resistencias:

R V R V
1 3.71 V 3 4.38 V
2 2.92 V 5 11.25 V

Método de Mallas
Este método permite resolver el circuito anterior por otro camino. Consiste en asignar a
cada malla (circuito cerrado) una corriente I, que también da el sentido de recorrido de cada una de
ellas:
Sobre los elementos comunes a las dos
mallas (en este caso R: 5) se aplica el principio
de superposición:
Malla 1: 5 I1 + 1 I1 – 5 I2 = 15 V

Agrupando: 6I1 - 5I2 = 15 v

Malla 2: 2 I2 + 3 I2 + 5 I2 – 5 I1 = -4 V

Agrupando: 10 I2 – 5 I1 = - 4 V

Despejando I2 de la primera ecuación y reemplazando en la segunda nos queda:

10.(6I1-15)/5 – 5I1 = -4 V

Módulo IV 8 ELECTRODINÁMICA
 Colegio Secundario Santo Tomás de Aquino
Física 5°A – Prof. Lic. Pablo Andrés Manzano
Módulo N°3: Electrodinámica 2018

12 I1 – 30 – 5 I1 = -4V
7 I1 = 26 V

I1 = 26 V / 7  = 3.71 A
I2 = 1.45 A

La corriente que pasa por la resistencia del medio será I 1 – I2 = 2.25 A

Ejercicio G: hallar las corrientes que circulan por

el siguiente circuito y las caídas de tensión sobre
cada una de las resistencias.

Rtas:
I1: 0.74 A, I2: 0.66 A, I3: 0.09 A

Trabajo Eléctrico:
La corriente eléctrica es un flujo de electrones a través de un conductor, los cuales adquieren
una determinada energía cinética. El pasaje de esta corriente por una solución produce energía
química; por una resistencia, energía térmica; por un motor energía cinética, etc. Por esta razón
hablamos de energía eléctrica, y como tal, es capaz de producir trabajo, al que denominamos, trabajo
eléctrico.
El trabajo producido por una corriente eléctrica es proporcional al potencial (V), a la
intensidad de corriente ( i ) y al tiempo ( t ) que dura el pasaje de dicha corriente.
Es decir.
W = V. i. t
Sí el potencial está dado en volts, la intensidad en amperes y el tiempo en segundos, la unidad
de trabajo (W) resulta ser el Joule.
Joule = v. A. seg.
Sí aplicamos la Ley de Ohm ( V = i. R) a la expresión anterior, obtenemos otra expresión para el
trabajo eléctrico:
W = i2. R. t
Un mismo trabajo eléctrico, puede llevarse a cabo en diferentes tiempos ( 1 minuto, 1 hora,
etc), lo cual dependerá de un nuevo concepto al que denominamos potencia eléctrica. En dinámica
vimos que la potencia es el trabajo realizado en la unidad de tiempo. Aplicando este concepto al
trabajo eléctrico, podemos inferir una expresión para la potencia eléctrica:

P = W / t = V i t / t = V . i
P = V . i
Cuanto mayor sea la velocidad de los electrones, menor tiempo emplearán en realizar un
determinado trabajo eléctrico y mayor será la energía cinética de éstos (recordar que Ec=1/2m.v 2),
lo cual implica a su vez, menor tiempo en realizar el trabajo. Como vemos, la potencia depende de la
velocidad con que circulan los electrones y, por ende, de la intensidad de corriente.

La unidad de potencia eléctrica es el Watt (W) o vatio, que resulta del cociente entre la unidad
de trabajo (Joule) y la de tiempo (seg):

Módulo IV 9 ELECTRODINÁMICA
 Colegio Secundario Santo Tomás de Aquino
Física 5°A – Prof. Lic. Pablo Andrés Manzano
Módulo N°3: Electrodinámica 2018

Wa tt = Joule / seg.
De tal forma que, sí multiplicamos miembro a miembro por 3.600 segundos que equivale a 1
hora, nos queda:
1 Watt-h = 3600 Joule
Como la potencia, según lo visto más arriba, es el producto (V. i = i2. R) resulta la siguiente
equivalencia de unidades:
Watt = J / seg. = volt. ampere = A2. ohm
Los múltiplos y submúltiplos de la unidad de potencia eléctrica son:

Kilowatt: 1 KW = 1000 W
1 m W = 1 W/ 1000

Las facturas de luz expresan la energía eléctrica suministrada en KW-h, de forma tal que,
1Kw-h equivale a 3.600.000joules de trabajo eléctrico.

Ejercicio H: ¿Qué corriente circulará por un cable que alimenta una estufa de 2500 W y un
microondas de 3500 W cuando ambos funcionan simultáneamente? ¿Cuál será el consumo en $
de cada uno de ellos si el precio actual con subsidio es 0.046 $/Kwh?

Efecto Calórico de la corriente eléctrica

Hemos dicho anteriormente que el pasaje de corriente eléctrica a través de un conductor o
una resistencia genera calor (planchas, calentadores, estufas de cuarzo, lámparas, etc). Este
fenómeno, conocido como Efecto Joule fué estudiado detenidamente por Joule quien determinó
experimentalmente que 1 joule equivale a 0.24 cal.
Joule estableció que el calor desarrollado en un conductor por pasaje de corriente eléctrica es
proporcionar al cuadrado de la intensidad de corriente, a la resistencia del conductor y al tiempo que
dura el pasaje de dicha corriente.
Esto se conoce como Ley de Joule y a la constante de proporcionalidad, que es 0,24 cal/joule,
se la denomina equivalente mecánico del calor.

𝒄𝒂𝒍 𝒄𝒂𝒍
Q = 0,24 . i2. R. t = 0.24 . V . i . t
𝒋𝒐𝒖𝒍𝒆 𝒋𝒐𝒖𝒍𝒆

Ejercicio I: Un calentador eléctrico posee una potencia de 800 w. ¿Cuánto tiempo deberá
funcionar para llevar 1.5 litros de agua desde 20°C hasta 90 °C al conectarlo a una línea de
220 v? Suponer que no hay pérdidas de calor al exterior

Corriente máxima admisible en un conductor:

Debido al efecto calórico de la circulación de corriente eléctrica, la intensidad de corriente

máxima aproximada que soporta un cable de cobre según su sección se presenta en la siguiente tabla:

S (mm2) Imáx. (A) S (mm2) Imáx. (A) S (mm2) Imáx. (A)

0.5 3A 1.5 13 A 6 31 A
0.75 8A 2.5 18 A 10 42 A
1 10.5 A 4 24 A 16 56 A

Módulo IV 10 ELECTRODINÁMICA
