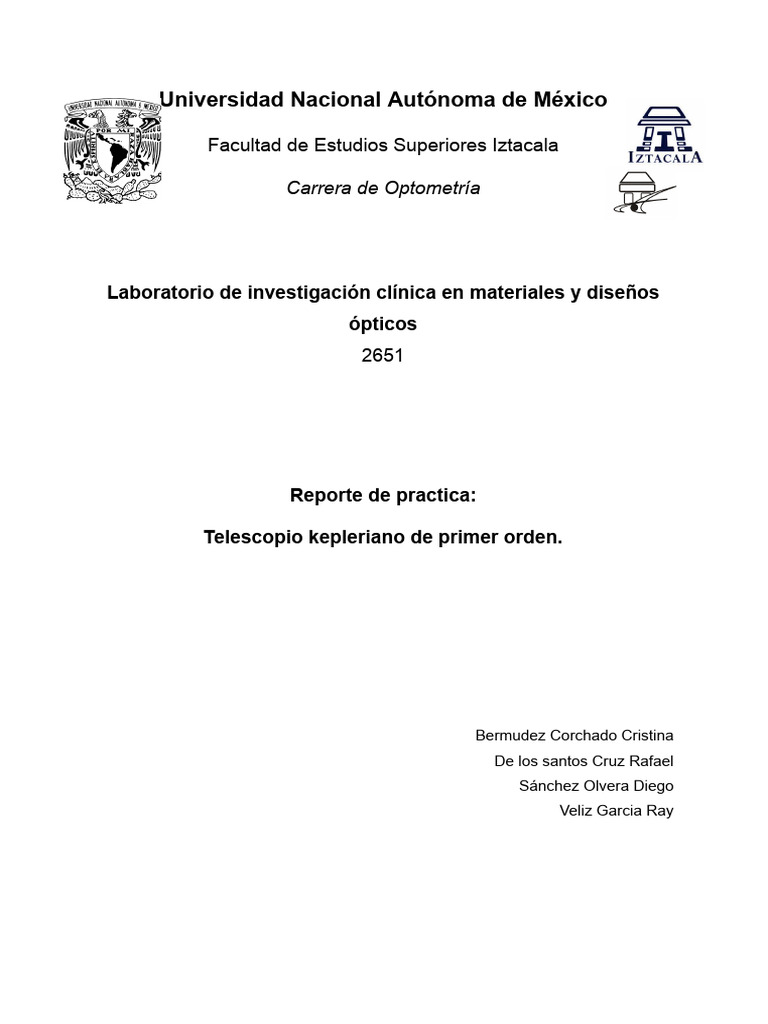

Universidad Nacional Autónoma de México
Facultad de Estudios Superiores Iztacala
Carrera de Optometría
Laboratorio de investigación clínica en materiales y diseños
ópticos
2651
Reporte de practica:
Telescopio kepleriano de primer orden.
Bermudez Corchado Cristina
De los santos Cruz Rafael
Sánchez Olvera Diego
Veliz Garcia Ray
Resumen
El presente reporte de práctica tiene como finalidad construir un modelo funcional de
telescopio kepleriano de primer orden y analizar experimentalmente su
comportamiento óptico, validando los principios teóricos que sustentan su diseño,
realizando pruebas con un voluntario de baja visión previamente informado,
complementado con las siguientes pruebas optométricas: AV y prueba al contraste
antes del uso de telescopio kepleriano comparándolas con las pruebas ya
mencionadas con el uso de el telescopio de esta manera comparar resultados y
comprobar si existe mejoría o no con el uso de un telescopio kepleriano casero o de
primer orden.
Objetivo general
● Construir un telescopio kepleriano funcional y evaluar su desempeño óptico
mediante pruebas experimentales de observación y medición.
Objetivos específicos:
● Seleccionar y ensamblar adecuadamente lentes positivas con distancias
focales conocidas.
● Calcular teóricamente el poder de amplificación del telescopio.
● Registrar y analizar las propiedades observadas
introducción
El telescopio kepleriano es un sistema óptico de tipo focal compuesto por dos lentes
convergentes (convexas) que permite observar objetos lejanos con un poder de
amplificación considerable. Propuesto por Johannes Kepler en 1611, representa una
mejora en campo visual respecto al modelo galileano, aunque a costa de una
imagen final invertida. Su simplicidad lo hace ideal para aplicaciones didácticas y
para el estudio práctico de la óptica geométrica.
𝐸𝑠𝑞𝑢𝑒𝑚𝑎 𝑑𝑒 𝑡𝑒𝑙𝑒𝑠𝑐𝑜𝑝𝑖𝑜 𝑘𝑒𝑝𝑙𝑒𝑟𝑖𝑎𝑛𝑜, 𝑎𝑢𝑡𝑜𝑟í𝑎 𝑝𝑟𝑜𝑝𝑖𝑎 (2025)
El campo de visión es la porción del espacio en la que los objetos son visibles al
mismo tiempo durante la fijación constante de la mirada en una dirección. El campo
visual monocular consta de la
visión central, que incluye los
30 grados internos de visión y
la fijación central, y el campo
visual periférico, que se
extiende 100 grados
lateralmente, 60 grados
medialmente, 60 grados hacia
2
arriba y 75 grados hacia abajo.
Otro término que se debe definir para la comprensión del tema es baja agudeza
visual de acuerdo con la Organización Panamericana de la salud La Clasificación
Internacional de Enfermedades 11 (2018) clasifica la deficiencia visual en dos
grupos según el tipo de visión: de lejos y de cerca.
Deficiencia de la visión de lejos:
● Leve: agudeza visual inferior a 6/12
● Moderada: agudeza visual inferior a 6/18
● Grave - agudeza visual inferior a 6/60
● Ceguera - agudeza visual inferior a 3/60
Deficiencia de la visión de cerca:
● Agudeza visual de cerca inferior a N6 o N8 a 40 cm con la corrección
3
existente.
Teoría
El telescopio kepleriano consiste en dos lentes positivas y un prisma :
● Lente objetivo: de mayor distancia focal de una potencia de 10 dioptrías, se
encarga de captar los rayos paralelos provenientes del objeto distante y
formar una imagen real, invertida e intermedia.
● Lente ocular: de menor distancia focal de una potencia de 20 dioptrías,
actúa como una lupa, enfocando la imagen intermedia para el ojo del
observador.
● prisma de porro: es un tipo de prisma óptico utilizado para invertir y
enderezar la imagen en dispositivos ópticos como binoculares y telescopios.
𝑐𝑜𝑚𝑝𝑜𝑠𝑖𝑐𝑖ó𝑛 𝑑𝑒 𝑝𝑟𝑖𝑠𝑚𝑎 𝑑𝑒 𝑃𝑜𝑟𝑟𝑜, 𝑎𝑢𝑡𝑜𝑟í𝑎 𝑝𝑟𝑜𝑝𝑖𝑎 (2025)
El sistema se considera afocal dado que la imagen final también está formada en el
infinito, permitiendo una observación cómoda sin esfuerzo de acomodación.
La separación entre lentes se establece como:
𝑑 = 𝑓 𝑜𝑏𝑗𝑒𝑡𝑖𝑣𝑜 + 𝑓 𝑜𝑐𝑢𝑙𝑎𝑟 Donde:
● f objetivo: distancia focal del ● f ocular: distancia focal del
objetivo ocular
el poder de amplificación teórico se establece como:
𝑃𝐴 = 𝑓 𝑜𝑏𝑗𝑒𝑡𝑖𝑣𝑜 ÷ 𝑓 𝑜𝑐𝑢𝑙𝑎𝑟
Metodología:
Estudio experimental aplicado con diseño de caso único, centrado en la
construcción de un modelo óptico funcional (telescopio kepleriano de primer orden)
y su validación empírica mediante pruebas clínicas optométricas.
Materiales: Procedimiento:
● 1 lente ocular 10D
● 1 lente objetivo 20D Medir las distancias focales de las
● 1 prisma lentes
● Tubo pcv 𝑓 𝑜𝑐𝑢𝑙𝑎𝑟 = 1/20 = 5 𝑐𝑚
● 2 aditamentos con rosca 𝑓 𝑜𝑏𝑗𝑒𝑡𝑖𝑣𝑜 = 1/10 = 10 𝑐𝑚
● Cinta adhesiva Medir la pupila de salida
● Cinta métrica
𝐸𝑠𝑞𝑢𝑒𝑚𝑎 𝑑𝑒 𝑡𝑒𝑙𝑒𝑠𝑐𝑜𝑝𝑖𝑜 𝑘𝑒𝑝𝑙𝑒𝑟𝑖𝑎𝑛𝑜, 𝑎𝑢𝑡𝑜𝑟í𝑎 𝑝𝑟𝑜𝑝𝑖𝑎 (2025)
foc=5cm fob=10cm So= 15cm
Si= f So/ So-f Si= (5)(15)/ 15-5= 75/10= 7.5cm
Ensamblaje del telescopio
1. Cortar 1 tubo de 8 cm que junto a los aditamentos medirán 15 cm.
2. Montar las lentes en cada extremo, confirmando la distancia de 15 cm.
3. Colocar un tubo de 7.5cm posterior al ocular, para ajustarlo a la pupila de
salida.
4. Colocar en prisma en la zona donde cruzan los puntos focales de las lentes.
5. Ajustar el tubo permitiendo un enfoque fino por desplazamiento.
Medida experimentales de campo visual
Se tomaron medidas a 1,2 y 3 metros de distancia desde el ápice corneal hasta el
punto de referencia situado en una pared el cual era un cuadro de 45cm de ancho
total, con el propósito de calcular el campo visual proporcionado a través del
instrumento
Resultados
Los datos recabados obtenidos por la mediciones previamente establecidas
complementado con la implementación de las siguientes fórmulas:
● 𝑡𝑎𝑛 α = 𝐶𝑂/ 𝐶𝐴
−1
● α = 𝑡𝑎𝑛 (𝑡𝑎𝑛 α)
𝑜
Dieron como resultado un campo visual de 8. 53 del objeto usado como referencia
la primera medición dio como resultado que a a 1 mt de distancia se logró observar
15cm del total del objeto analizado, como segunda medida se realizó a 1.5mts
logrando observar 22.5cm del total continuamos con la toma de medida a 2 mts
logrando visualizar 30 cm de los 45 respectivos por último se logró observar por
completo el cuadro a una distancia de 3 mts. Llevando a cabo las ecuaciones antes
𝑜
mencionadas se obtuvo un resultado de 8. 53 de campo visual, un campo visual
reducido debido al diámetro del prisma de porro.
Resultados de la aplicación:
Se seleccionó a un paciente del sexo Femenino de 43 años de edad con una
agudeza visual con Rx de 20/70 ambos ojos tomada a 6 mts de distancia tomada
con cartilla de snellen por otra parte se realizó prueba al contraste donde la paciente
llegó a nivel 4/10 (sin cambio).
.
posteriormente se realizó la toma de AV y pruebas al contraste con el uso del
telescopio kepleriano acompañado de la rx; donde se vio una mejora de 2 líneas de
AV llegando a un 20/40 Un factor importante a tomar en cuenta es que el paciente
reporta lo incómodo que es ver a través del instrumento debido a la reducción del
campo visual drástico.
Conclusión
En conclusión no se recomiendo el uso de este instrumento de ayuda óptica de
primer orden, debido a la incomodidad y nada práctico uso en el dia a dia a pesar de
la mejoría de agudeza visual de dos líneas, se recomienda el cambio de prisma de
porro a uno de mayor diámetro para de este modo mejorar la experiencia de campo
𝑜
visual reduciendo la incomodidad de ver a través de con un campo visual de 8. 53 ,
por otra parte después la realización de pruebas al contraste que arrojaron una
sensibilidad al contraste disminuida, sin mejoría alguna con el telescopio se
descarta la hipótesis de ser usado como ayuda ante el contraste.
Referencias:
1. Introducción a la óptica instrumental / Juan M.Bueno.- / Murcia: Servicio de
Publicaciones, Universidad, 1999 126 p. ISBN 84-8371-075-7
2. Spector RH. Visual Fields. In: Walker HK, Hall WD, Hurst JW, editors. Clinical
Methods: The History, Physical, and Laboratory Examinations. 3rd edition.
Boston: Butterworths; 1990. Chapter 116. Available
3. Salud visual [Internet]. Paho.org. [cited 2025 May 19]. Available from:
https://www.paho.org/es/temas/salud-visual
