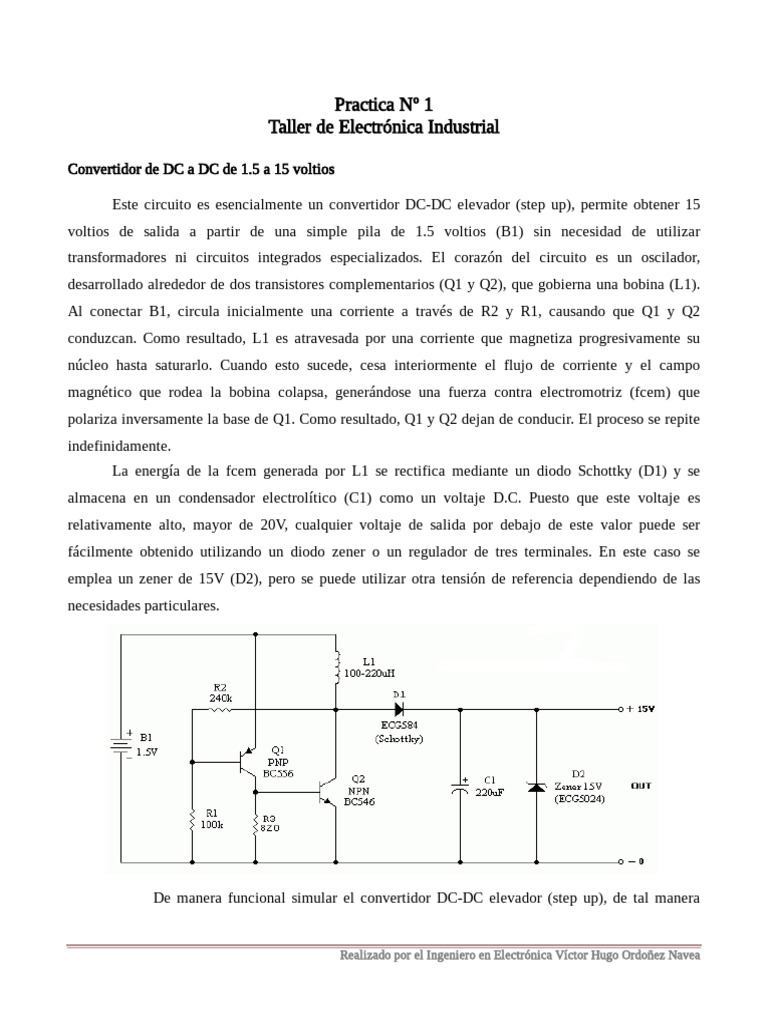

Este circuito es esencialmente un convertidor DC-DC elevador (step up), permite obtener 15

voltios de salida a partir de una simple pila de 1.5 voltios (B1) sin necesidad de utilizar
transformadores ni circuitos integrados especializados. El corazón del circuito es un oscilador,
desarrollado alrededor de dos transistores complementarios (Q1 y Q2), que gobierna una bobina (L1).
Al conectar B1, circula inicialmente una corriente a través de R2 y R1, causando que Q1 y Q2
conduzcan. Como resultado, L1 es atravesada por una corriente que magnetiza progresivamente su
núcleo hasta saturarlo. Cuando esto sucede, cesa interiormente el flujo de corriente y el campo
magnético que rodea la bobina colapsa, generándose una fuerza contra electromotriz (fcem) que
polariza inversamente la base de Q1. Como resultado, Q1 y Q2 dejan de conducir. El proceso se repite
indefinidamente.
La energía de la fcem generada por L1 se rectifica mediante un diodo Schottky (D1) y se
almacena en un condensador electrolítico (C1) como un voltaje D.C. Puesto que este voltaje es
relativamente alto, mayor de 20V, cualquier voltaje de salida por debajo de este valor puede ser
fácilmente obtenido utilizando un diodo zener o un regulador de tres terminales. En este caso se
emplea un zener de 15V (D2), pero se puede utilizar otra tensión de referencia dependiendo de las
necesidades particulares.

De manera funcional simular el convertidor DC-DC elevador (step up), de tal manera
genere sus aplicaciones y conclusiones dentro de las nuevas tecnologías.

Se llama a un dispositivo que transforma corriente continua de una tensión a otra.


Suelen ser reguladores de conmutación, dando a su salida una tensión regulada y, la mayoría de las
veces con limitación de corriente. Se tiende a utilizar frecuencias de conmutación cada vez más
elevadas porque permiten reducir la capacidad de los condensadores, con el consiguiente beneficio de
volumen, peso y precio.

Simplifican la alimentación de un sistema, porque permiten


generar las tensiones donde se necesitan, reduciendo la cantidad de líneas de potencia necesarias.
Además permiten un mejor manejo de la potencia, control de tensiones de entrada, aumento de
armónicas y un aumento en la seguridad.

Generan ruido, No sólo en la alimentación regulada, sino que a través de su línea de


entrada se puede propagar al resto del sistema. También se puede propagar por radiación. Frecuencias
más altas simplifican el filtrado de este ruido. Pero tienen gran eficiencia.

Los conversores DC-DC forman parte de este grupo de convertidores, controlan el flujo de energía
entre dos sistemas de continua. Ejemplos de aplicación son: fuentes de alimentación CC
(SwitchModePower
Supplies, SMPS) para equipamiento electrónico, control de máquinas eléctricas de corriente continua,
etc.
Convierten un voltaje DC en otro. Consiste en el convertidor y controlador. Trabajan en el primer
cuadrante ya que siempre suplen Potencia y voltaje en una misma dirección.

Investigar:
Tipos Convertidores DC-DC
Principios de operación
Topología
