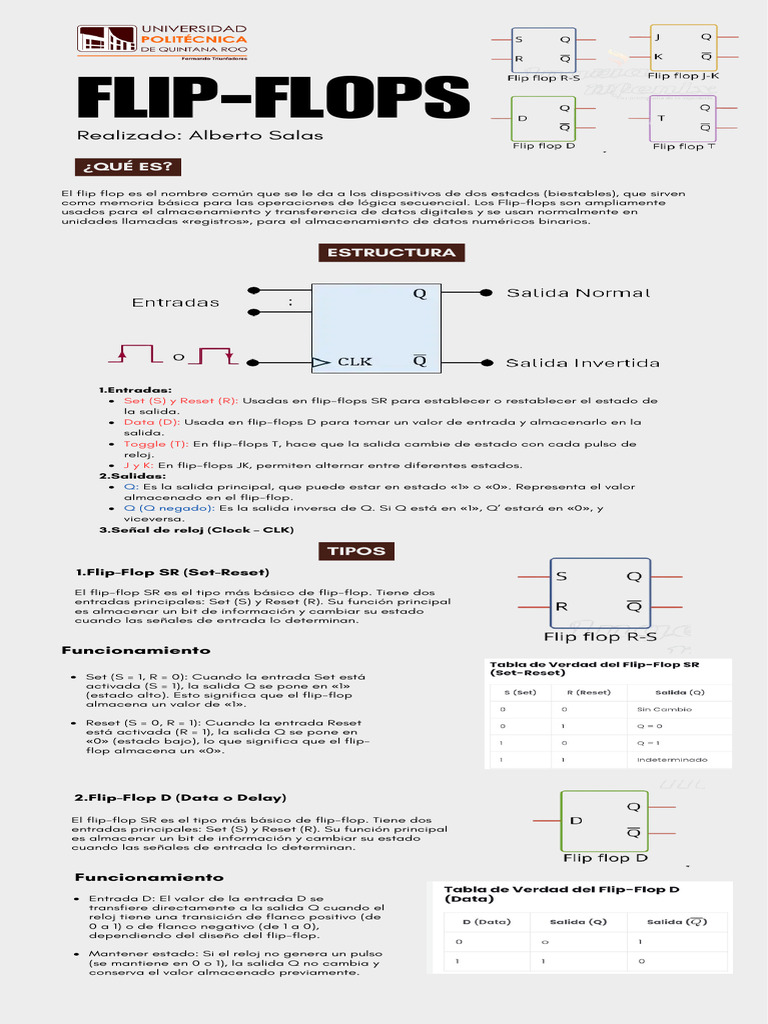

FLIP-FLOPS
Realizado: Alberto Salas
¿QUÉ ES?
El flip flop es el nombre común que se le da a los dispositivos de dos estados (biestables), que sirven
como memoria básica para las operaciones de lógica secuencial. Los Flip-flops son ampliamente
usados para el almacenamiento y transferencia de datos digitales y se usan normalmente en
unidades llamadas «registros», para el almacenamiento de datos numéricos binarios.
ESTRUCTURA
1.Entradas:
Set (S) y Reset (R): Usadas en flip-flops SR para establecer o restablecer el estado de
la salida.
Data (D): Usada en flip-flops D para tomar un valor de entrada y almacenarlo en la
salida.
Toggle (T): En flip-flops T, hace que la salida cambie de estado con cada pulso de
reloj.
J y K: En flip-flops JK, permiten alternar entre diferentes estados.
2.Salidas:
Q: Es la salida principal, que puede estar en estado «1» o «0». Representa el valor
almacenado en el flip-flop.
Q (Q negado): Es la salida inversa de Q. Si Q está en «1», Q’ estará en «0», y
viceversa. Lorem ipsum dolor sit amet, consectetur adipiscing
3.Señal de reloj (Clock – CLK) elit. Donec suscipit metus quis consequat commodo.
Nunc pharetra lobortis hendrerit. Integer porttitor vel.
TIPOS
1.Flip-Flop SR (Set-Reset)
El flip-flop SR es el tipo más básico de flip-flop. Tiene dos
entradas principales: Set (S) y Reset (R). Su función principal
es almacenar un bit de información y cambiar su estado
cuando las señales de entrada lo determinan.
Funcionamiento
Set (S = 1, R = 0): Cuando la entrada Set está
activada (S = 1), la salida Q se pone en «1»
(estado alto). Esto significa que el flip-flop
almacena un valor de «1».
Reset (S = 0, R = 1): Cuando la entrada Reset
está activada (R = 1), la salida Q se pone en
«0» (estado bajo), lo que significa que el flip-
flop almacena un «0».
2.Flip-Flop D (Data o Delay)
El flip-flop SR es el tipo más básico de flip-flop. Tiene dos
entradas principales: Set (S) y Reset (R). Su función principal
es almacenar un bit de información y cambiar su estado
cuando las señales de entrada lo determinan.
Funcionamiento
Entrada D: El valor de la entrada D se
transfiere directamente a la salida Q cuando el
reloj tiene una transición de flanco positivo (de
0 a 1) o de flanco negativo (de 1 a 0),
dependiendo del diseño del flip-flop.
Mantener estado: Si el reloj no genera un pulso
(se mantiene en 0 o 1), la salida Q no cambia y
conserva el valor almacenado previamente.
3.Flip-Flop JK
El flip-flop SR es el tipo más básico de flip-flop. Tiene dos
entradas principales: Set (S) y Reset (R). Su función principal
es almacenar un bit de información y cambiar su estado
cuando las señales de entrada lo determinan.
Funcionamiento
J = 1, K = 0: Si la entrada J está activada y K
está desactivada, la salida Q se pone en «1»
cuando llega un pulso de reloj.
J = 0, K = 1: Si J está desactivada y K activada,
la salida Q se pone en «0» cuando llega el
pulso de reloj.
J = 0, K = 0: La salida Q se mantiene en su
estado actual, sin importar el pulso de reloj.
J = 1, K = 1: La salida Q alterna su estado con
cada pulso de reloj, es decir, si estaba en «1»
pasa a «0», y si estaba en «0» pasa a «1». A
este proceso se le llama conmutación o
toggling.
4.Flip-Flop T (Toggle)
El flip-flop T es una simplificación del flip-flop JK en el que las
entradas J y K están conectadas entre sí, formando una única
entrada llamada T.
Funcionamiento
T = 1: Cuando la entrada T está activada (T = 1),
la salida Q cambia de estado con cada pulso
de reloj. Si estaba en «0», cambia a «1», y si
estaba en «1», cambia a «0».
T = 0: Cuando la entrada T está en «0», la
salida Q permanece en su estado actual, sin
importar el pulso de reloj.
Lorem ipsum dolor sit amet, consectetur adipiscing
elit. Donec suscipit metus quis consequat commodo.
Nunc pharetra lobortis hendrerit. Integer porttitor vel.
JACABRERA(2025) FLIP-FLOPS: QUÉ SON, CÓMO FUNCIONAN, Y SUS
TIPOS. HTTPS://IELECTEL.COM/FLIP-FLOPS-QUE-SON-COMO-
FUNCIONAN-Y-SUS-TIPOS/?AMP=1
