Laboratorio #8

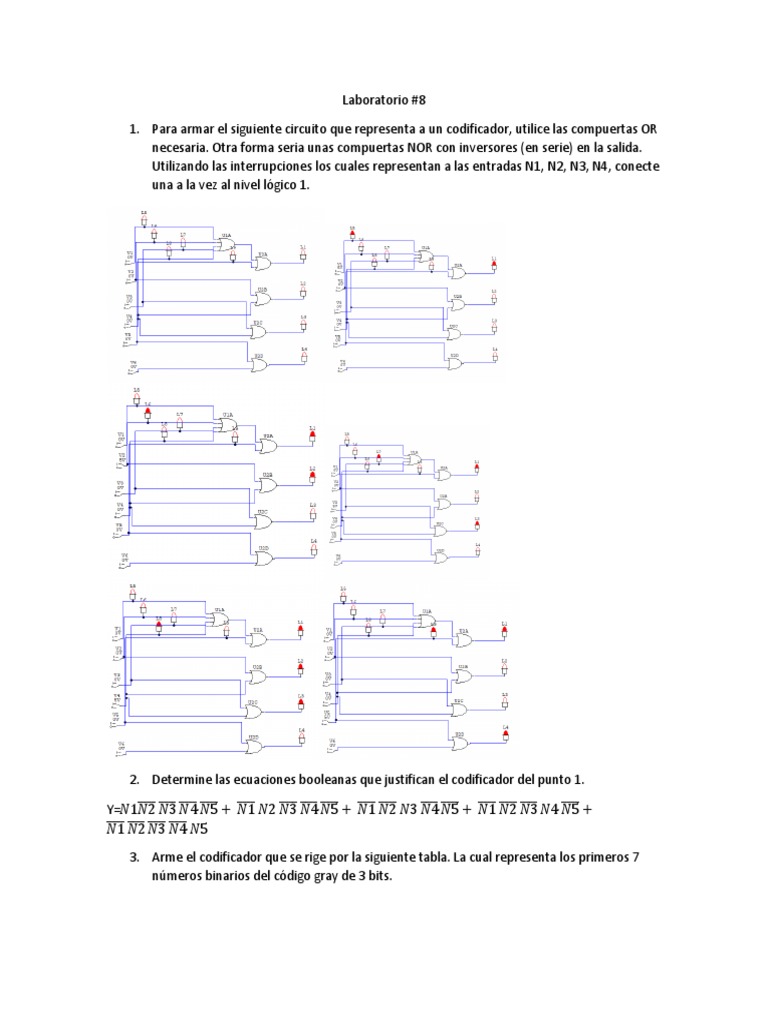

1. Para armar el siguiente circuito que representa a un codificador, utilice las compuertas OR
necesaria. Otra forma seria unas compuertas NOR con inversores (en serie) en la salida.
Utilizando las interrupciones los cuales representan a las entradas N1, N2, N3, N4, conecte
una a la vez al nivel lógico 1.

2. Determine las ecuaciones booleanas que justifican el codificador del punto 1.

Y=𝑁1𝑁2 ̅̅̅̅ ̅̅̅̅ 𝑁4 ̅̅̅̅

𝑁3 ̅̅̅̅ 𝑁5 + ̅̅̅̅
𝑁1 𝑁2 ̅̅̅̅ 𝑁4 ̅̅̅̅
𝑁3 ̅̅̅̅ 𝑁5 + ̅̅̅̅
𝑁1 ̅̅̅̅ 𝑁4 ̅̅̅̅
𝑁2 𝑁3 ̅̅̅̅ 𝑁5 + ̅̅̅̅
𝑁1 ̅̅̅̅ 𝑁3 𝑁4 ̅̅̅̅
𝑁2 ̅̅̅̅ 𝑁5 +
̅̅̅̅ ̅̅̅̅ ̅̅̅̅
𝑁1 𝑁2 𝑁3 𝑁4 𝑁5 ̅̅̅̅

3. Arme el codificador que se rige por la siguiente tabla. La cual representa los primeros 7
números binarios del código gray de 3 bits.
4. Conecte el circuito de la figura 2 y encuentre las ecuaciones de Boole para el circuito.
Ecuaciones booleanas

I0= A0*A1

I1=A0*A2

I2=A1*A2

I3=A0*A3

5. Arme el decodificador que se representa mediante la siguiente tabla.

C B A I1 I2 I3 I4 I5 I6 I7
0 0 0 1 0 0 0 0 0 0
0 0 1 0 1 0 0 0 0 0
0 1 1 0 0 1 0 0 0 0
0 1 0 0 0 0 1 0 0 0
1 1 0 0 0 0 0 1 0 0
1 1 1 0 0 0 0 0 1 0
1 0 1 0 0 0 0 0 0 1
6. Arme el circuito que se indica en la figura 3.

7. Encuentre las ecuaciones booleanas del multiplexor del punto6.

 ̅̅̅̅ ̅̅̅
I0=A*𝑆0 𝑆1
̅̅̅ 𝑆1
I1= B*𝑆0

I2= ̅̅̅̅̅̅̅̅̅ ̅̅̅

(𝐴 ∗ 𝐵) ∗ 𝑆0 ∗ 𝑆1

I3= (A+B) *S0*S1

8. Las siguientes ecuaciones representan a un multiplexor de 2 entradas de selección S0 y S1.

Arme un circuito que cumpla con estas ecuaciones.

S1 S0 Y
0 0 𝐴̅
0 1 𝐴̅𝐵
1 0 𝐵̅
1 1 𝐴𝐵̅

Preguntas

1. ¿Qué tipo de compuerta utiliza un codificador?

Utiliza compuertas OR

2. ¿Qué tipo de compuertas utiliza un descodificador?

Utiliza compuertas AND

 3. ¿Cuál es el motivo por el cual el multiplexor se conoce con el nombre de conmutador
electrónico?

En electrónica digital, es usado para el control de un flujo de información que equivale a un

conmutador. En su forma más básica se compone de dos entradas de datos (A y B), una salida de
datos y una entrada de control. Cuando la entrada de control se pone a 0 lógico, la señal de datos
A es conectada a la salida; cuando la entrada de control se pone a 1 lógico, la señal de datos B es la
que se conecta a la salida.

4. ¿Cuál es la función principal de un codificador?

Los codificadores son sistemas combinacionales construidos en forma en forma de circuito

integrado, que se encargan de transformar una serie de señales sin codificar en un conjunto de
señales codificadas, que forman un código.

5. El diagrama de bloque de la figura 4 representa un codificador de decimal a BCD

Cuando se activa la entrada 5, la salida presenta el siguiente código A=0, B=1, C=0, D=1. Encuentre
el circuito lógico que determina este estado.

6. Para el diagrama de la figura 4, se observó que el código de la salida este dado por A=1,
B=0, C=0, D=1. ¿puede determinar que entrada esta activa?
Las entradas activas son la 1 y la 6.

7. ¿Cuál es la ecuación de boole para el caso de la pregunta 6?

A= (𝐴1 + 𝐴3 + 𝐴5 + 𝐴7) + 𝐴9

B= 𝐴3 + 𝐴2 + 𝐴6 + 𝐴7

C= A4 + A5 + A6 + A7

D= A8+A9

8. ¿Cuál es la función principal del decodificador?

Un decodificador o descodificador es un circuito combinacional, cuya función es inversa a la del

codificador, es decir, convierte un código binario de entrada (natural, BCD, etc.) de N bits de
entrada y M líneas de salida (N puede ser cualquier entero y M es un entero menor o igual a 2N),
tales que cada línea de salida será activada para una sola de las combinaciones posibles de
entrada. Normalmente, estos circuitos suelen encontrarse como decodificador / demultiplexor.
Esto es debido a que un demultiplexor puede comportarse como un decodificador.

9. ¿Cuántas entradas puede tener un multiplexor con 3 entradas de selección?

La cantidad de líneas de control que debe de tener el multiplexor depende del número de canales
de entrada. En este caso, se utiliza la siguiente fórmula: Número de canales de entrada =2n.,
donde n es el número de líneas de selección.

10. ¿Qué entrada pasa a la salida en el diagrama del multiplexor de la figura 5, cuando las
entradas de selección tienen la siguiente combinación?

La entrada M
Bibliografía

https://es.wikipedia.org/wiki/Multiplexor#:~:targetText=Los%20multiplexores%20son%20circuitos
%20combinacionales,entrada%20seleccionada%20hacia%20dicha%20salida.

https://www.ecured.cu/Codificador

https://pt.slideshare.net/lorenzorafaelapariciobrito/codificador-decimal-bcd/2
