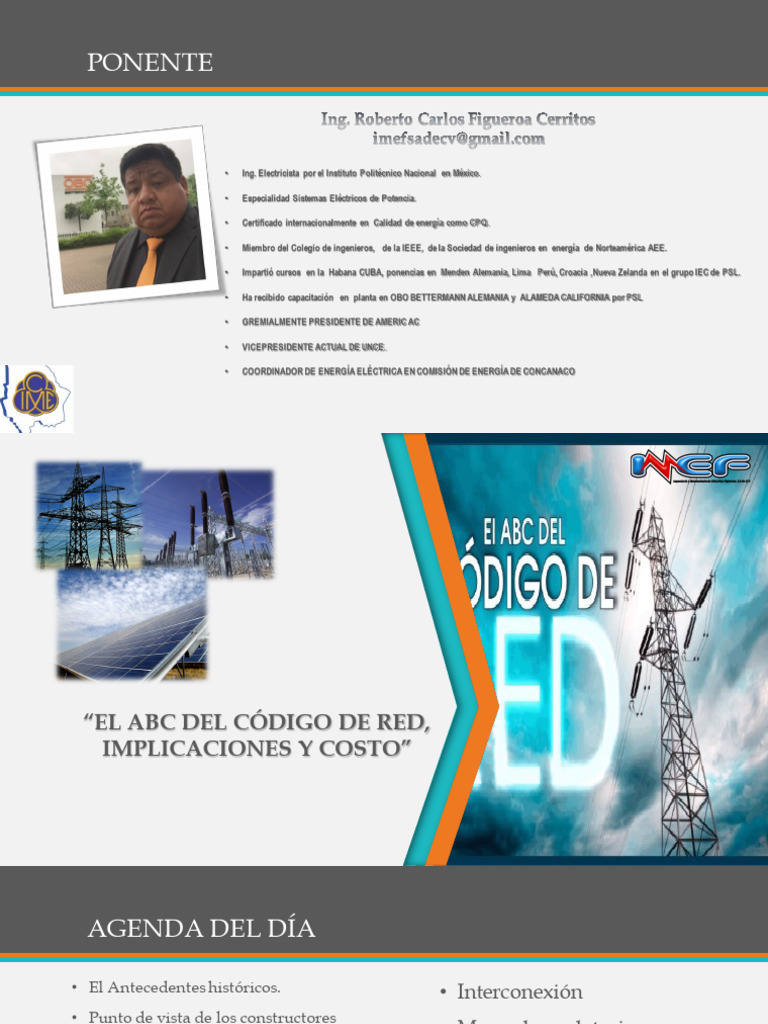

PONENTE

• Ing. Electricista por el Instituto Politécnico Nacional en México.

• Especialidad Sistemas Eléctricos de Potencia.

• Certificado internacionalmente en Calidad de energía como CPQ.

• Miembro del Colegio de ingenieros, de la IEEE, de la Sociedad de ingenieros en energía de Norteamérica AEE.

• Impartió cursos en la Habana CUBA, ponencias en Menden Alemania, Lima Perú, Croacia ,Nueva Zelanda en el grupo IEC de PSL.

• Ha recibido capacitación en planta en OBO BETTERMANN ALEMANIA y ALAMEDA CALIFORNIA por PSL

• GREMIALMENTE PRESIDENTE DE AMERIC AC

• VICEPRESIDENTE ACTUAL DE UNCE.

• COORDINADOR DE ENERGÍA ELÉCTRICA EN COMISIÓN DE ENERGÍA DE CONCANACO

“EL ABC DEL CÓDIGO DE RED,
IMPLICACIONES Y COSTO”
 AGENDA DEL DÍA

• El Antecedentes históricos. • Interconexión

• Punto de vista de los constructores
• Manual regulatorio
• Que es un código de red.
• Panorama global.
• Costo
• Panorama actual del MEM • ¿Cómo se va a aplicar?
• Prelación de Jerárquica • Manual de interconexion.
• Funciones de los participantes.
• Conclusiones
• Estructura del Código.
 ANTECEDENTES HISTÓRICOS

• La reforma de 1992 a la Ley del Servicio

Público de Energía Eléctrica
• En 1993 se creó la CRE, en 1995 se aprobó
la Ley de la CRE
• Las reformas de 1992 y 1995 han
permitido mayor participación privada
en la generación de energía eléctrica
ESTRUCTURA GENERAL
ANTECEDENTES
 RELACIÓN CON LA INGENIERIA Y LOS
CONTRATISTAS

• La contratación de energía de • Las obras de distribución en

las obras de los contratistas se media tensión se hacían
gestionaba ante CFE. mediante la figura de ”obras
• La determinación de la obra por terceros”.
especifica y/o aportaciones se
gestionaba a través de CFE. • Las obras de transmisión y
construcción de subestaciones
• Para nuestros clientes CFE de potencia se realizaban por
indicaba: características obras por terceros o
marcas, modelos y tecnologías “Pidiregas “.
a instalar para recibir servicio.
PANORAMA PREVIO
¿QUÉ PASO CON CFE?
ACERCA DE CFE…

= 11 empresas
SISTEMA ACTUAL.
 ¿QUÉ ES UN CÓDIGO DE RED?

• ES EL DOCUMENTO O CONJUNTO DE DOCUMENTOS QUE CONTIENE LAS

DISPOSICIONES , QUE PERMITEN LA OPERACIÓN DE UN SISTEMA
ELECTRICO DE UN PAÍS DE MANERA SEGURA Y CON LOS MAS ALTOS
GRADOS DE CONFIABILIDAD Y CONTINUIDAD DE SUMINISTRO.
• PUEDE INTEGRARSE POR UN DOCUMENTO GENERAL O POR DIVERSOS
DOCUMENTOS QUE CUBREN LAS DIFERENTES ÁREAS DE UN SISTEMA
ELECTRICO INTERCONECTADO EN UNA REGIÓN O PAÍS.
 [Link]
identification-codes-eic/
ACTIVIDAD EUROPEA
 EL CÓDIGO DE RED EN EL MUNDO

What are Network Codes?Network codes are a set of rules drafted by ENTSO-E,
with guidance from the Agency for the Cooperation of Energy Regulators (ACER),
to facilitate the harmonisation, integration and efficiency of the European electricity
market. Each network code is an integral part of the drive towards completion of
the internal energy market, and achieving the European Union’s 20-20-20 energy
objectives of:
• at least 40% cut in greenhouse gas emissions compared to 1990 levels.
• at least a 27% share of renewable energy consumption.
• at least 27% energy savings compared with the business-as-usual scenario.
• EU Regulation 714/2009
 EJEMPLO DE LOS CÓDIGOS DE RED EN UN
ÁREA MADURA.

• DCC DEMAND CONECTION CODE.

• ER EMERGENCY AND RESTORATION.
• CACM CAPACITY ALLOCATION &
CONGESTION MANAGEMENT.
• HVDC HIGH VOLTAGE DIRECT CURRENT
CONECTIONS.
• SYS SYSTEM OPERATIONS.
• EB ELECTRICITY BALANCING.
• RFG REQUERIMENTS FOR GENERATORS.
• FCA FORDWARD CAPACITY ALLOCATION.
CASO COLOMBIA
LA ESTRUCTURA DEL SECTOR
SITUACIÓN ACTUAL DEL
MEM Y LA REFORMA
ENERGÉTICA
AVANCES DE IMPLEMENTACIÓN DE LA
REFORMA ENERGÉTICA
PANORAMA ACTUAL DE LA INDUSTRIA
ELÉCTRICA
ACERCA DE LA CRE…
LA CRE, SE HA CONVERTIDO EN EL REGULADOR DEL SISTEMA
ELECTRICO, DE LA INDUSTRIA ENERGÉTICA EN MÉXICO
ACERCA DEL CENACE
DIVISIONES PARA ATENDER SOLICITUDES

CDMX
Programa de Desarrollo del Sistema Eléctrico Nacional (PRODESEN)
2016-2030: la planeación en materia eléctrica es clave para detonar la
competitividad del país

131.6
Mil Millones de dólares
en los próximos 15 años
12%
Transmisión
15,264 MDD

13% 75%
Distribución
17,662 MDD Generación 98,686 MDD
RESULTADOS TANGIBLES
ANTECEDENTES 2015 (CONSULTORÍAS)
NIVELES DE TENSIÓN DE ACUERDO AL
CENACE
 PRE-RELACIÓN JERÁRQUICA

• A.2.3 Prelación jerárquica

• Las Disposiciones Generales tienen prelación jerárquica dentro del
Código de Red por lo que los documentos de menor jerarquía y que
componen las Disposiciones Operativas deben de guardar
consistencia con estos, como se observa en la Figura 1. Asimismo, los
Manuales Regulatorios y Procedimientos que integran las
Disposiciones Operativas estarán asociados a los distintos Capítulos
que componen las Disposiciones Generales
FUNCIONES DE
LOS
PARTICIPANTES
 PARTICIPANTES DEL MERCADO ELÉCTRICO
MAYORISTA
• Todas las personas físicas o morales que deseen convertirse en
Participantes del Mercado Eléctrico Mayorista deben celebrar con el
CENACE un Contrato en la modalidad de:
• Generador.
• Suministrador de Servicios Básicos.
• Suministrador de Servicios Calificados.
• Suministrador de Último Recurso.
• Comercializador No Suministrador.
• Usuario Calificado Participante del Mercado.
• Los Participantes de Mercado están sujetos al cumplimiento de los
derechos y obligaciones establecidos en sus respectivos Contratos, así
como a toda la normativa aplicable al Mercado Eléctrico Mayorista.
 La CRE ha puesto en marcha el Registro de Usuario Calificados (RUC). Un usuario calificado
es aquel consumidor de energía eléctrica que, por su elevado nivel de demanda, se registra
ante la CRE.

1 ¿Quiénes pueden participar? 2 Un Usuario Calificado puede: Beneficios adicionales:

Los usuarios con una demanda de 5 MW
Acceder a un mercado con múltiples y un consumo anual de 20 GWh pueden:
suministradores en competencia.

Centros de carga (consumidores)

con una demanda mayor a 1 MW. Obtener precios competitivos.

Participar en el Firmar contratos Adquirir sus

Gozar de libertad para mercado sin directamente con CELs, sin apoyo
negociar plazos y precios. intermediarios. generadores. de terceros

Centros de Carga en Contratos de

Interconexión Llegados, 3 ¡Regístrate!
independientemente de su demanda.
1. Para llenar el formulario de a) Datos generales de
inscripción, entra al la persona moral y
micrositio y proporciona su representante
la siguiente información: legal.
b) Características del
Centros de Carga que por agregación centro de carga.
de cargas logren alcanzar una c) El último recibo o el
número único de 2. Admisión y 3. Otorgamiento
demanda de mínimo 1MW y que
identificación del revisión de de constancia
cumplan con los requisitos establecidos
servicio (RPU). la solicitud. de inscripción.
por la SENER:

[Link] [Link] Duración estimada del proceso: 30 días hábiles una vez recibido el registro completo
PERMISOS OTORGADOS POR LA CRE
AL 01 DE OCTUBRE 2018
1,289 Permisos de Generación Eléctrica

MODALIDAD NÚMERO DE PERMISOS %

LSPEE (Legados) 732 56.79%

LEI 557 43.21%

CFE 166 12.88%
Privados 301 23.35%
Migración 88 6.83%
Autorización 2 0.16%
Total 1,289 100%
 PERMISOS OTORGADOS POR LA CRE
AL 01 DE OCTUBRE 2018
Permisos y Registros del Mercado Eléctrico Mayorista
MODALIDAD CON PERMISO /REGISTRO CON CONTRATO DE PARTICIPANTE EN OPERACIÓN
ANTE LA CRE ANTE EL CENACE

Permisos de Suministro Básico 4 1 1

Permisos de Suministro 50 35 15
Calificado
Permisos de Suministro de 1 1 0
Último Recurso

Registro de Usuarios 165 Usuarios Calificados / 64 Usuarios Calificados¹/ 12 Usuarios Calificados²²

Calificados 2,654 Centros de Carga 1,105 Centros de Carga 74 Centros de Carga

Registro de Comercializadores 22 15 5
no Suministradores
Permisos de Generación (LIE) 557 Permisos 65 32
+ 2 autorizaciones
1/ Usuarios Calificados que han firmado contrato con Suministrador .
2/ Siendo suministrados por un Suministrador Calificado.
CÓDIGO DE RED
El Código de Red es la regulación emitida por la CRE el 8 de abril de
2016, que contiene los requerimientos técnicos mínimos necesarios
para asegurar el desarrollo eficiente de todos los procesos
asociados con el Sistema Eléctrico Nacional.

A través del Código de Red se regulan las diversas actividades que

Visión se llevan a cabo en el SEN, tales como: interconexión de Centrales
general Eléctricas, conexión de Centros de Carga, planeación y operación de
la RTN y de las RGD.

Su objetivo es establecer los criterios técnicos que los Integrantes

de la Industria Eléctrica deben observar de forma obligatoria, en el
desarrollo de sus actividades en el SEN, para asegurar que el SEN
alcance y mantenga una condición adecuada de operación.

Liga al Diario Oficial de la Federación:

[Link]
PROCESO DE ELABORACIÓN DEL CÓDIGO DE
RED

Noviembre
El Código de Red fue enviado a consulta
pública el 27 de noviembre de 2015.

Enero
El proceso de consulta pública
del Código de Red duró 30 días
hábiles.

Febrero
El Código de Red recibió más de 1000
comentarios, principalmente asociados a la
Interconexión de Centrales Eléctricas.

Abril
El Código de Red se público el 8 de abril de
2016 en el Diario Oficial de la Federación.
PROCESO DE DESARROLLO DEL CÓDIGO DE
RED
PROCESO DE DESARROLLO DEL CÓDIGO DE
RED

Experiencia EN EL DESARROLLO DEL CÓDIGO DE

Internacional RED, SE ANALIZÓ LA EXPERIENCIA
INTERNACIONAL Y EL CONTEXTO
ACTUAL DEL SISTEMA ELECTRICO
NACIONAL.

Industria y
Academia
 RELACIÓN DE CÓDIGO DE RED CON OTRAS
REGULACIONES.

DG
DACG DE ACCESO ABIERTO CONEXIÓN
DG
PLANEACIÓN
PAM-CENACE Y PAM –
MANUAL PARA LA + + DISTRIBUCIÓN DE NO MEM
MR
INTERCONEXIÓN MR PLANEACIÓN
CONEXIÓN

DG DISPOSICIÓN GENERAL DG TARIFAS

OPERACIÓN SE REGULAN A TRAVÉS
MR MANUAL REGULATORIO DE OTROS
CÓDIGO +
INSTRUMENTOS
PAM PROGRAMA DE AMPLIACIÓN Y MODERNIZACIÓN DE RED MR
COORDINACIÓN
OPERATIVA
DACG DISPOSICIÓN ADMINISTRATIVA DE CARÁCTER GENERAL

T&D TRANSMISIÓN Y DISTRIBUCIÓN

GD GENERACIÓN DISTRIBUIDA DG
INTERCONEXIÓN

TICS TECNOLOGÍAS DE LA INFORMACIÓN Y COMUNICACIÓN DG DE REI + DACG DE ACCESO ABIERTO T&D

MR MANUAL PARA LA INTERCONEXIÓN Y
INTERCONEXIÓN
REI RED ELÉCTRICA INTELIGENTE CONEXIÓN
MANUAL DE INTERCONEXIÓN DE GD
DACG DE GD
CÓDIGO DE RED

1. La Reforma Energética (RE) incluye como

una pieza muy importante en el Código de
Red (RE).
2. El articulo 12, fracción XXXVII de la Ley de
Industria Eléctrica mandata el realizarlo.
3. Finalmente publicado en el Diario Oficial de
la Federación el 8 de abril de 2016.
4. Es responsabilidad de la Comisión
Reguladora de Energía (CRE).
EMISIÓN DEL CÓDIGO DE RED
CONSULTA PÚBLICA CÓDIGO DE RED

435
+ 1000 COMENTARIOS
q ASOCIACIONES
261
q INSTITUCIONES
q EMPRESAS
143
114 119

CRITERIOS OPERACIÓN INTERCONEXIÓN CONEXIÓN PLANEACIÓN

GENERALES
 SUPERVISIÓN Y VIGILANCIA DE CR
• Incluye actos de verificación e inspección.
• Puede ser por Sectores Públicos o mediante Unidades de Verificación.
• El grado de afectación del daño será evaluado por la CRE y del CENACE.
• Considerará entre otros parámetros, el numero de usuarios afectados, el
tiempo de interrupción y la energía no suministrada.
• Son, por lo menos, unas 10,000 instalaciones que tienen un tamaño
considerable.
• La autoridad no tendrá el personal para verificar o inspeccionar (entidades
certificadas por la CRE).
• Como iniciaron las Unidades de Verificación para la NOM-001
 ESTUDIOS ELÉCTRICOS CENACE
Estudios de Estabilidad Coordinación deProtecciones
– Estudios en estado Estudios de calidad de energía
Transitoria (Transient (Protection Devices
estable stability) (Power Quality Studies)
Coordination)
– (Steady States) -Análisis del contenido
– Estabilidad angular y -Esquemas de bajo y alto
armónico en el punto de
– Análisis de flujo de carga estabilidad devoltaje voltaje
Interconexión
– Análisis de cortocircuito –Estabilidad transitoria -Esquemas de baja y alta
-Propagación del armónico
frecuencia
– Márgenes de reserva reactiva -Determinación de la
(Análisis QV) distorsión armónica total
-Resonancia subsíncrona
– Límites de transferencia de
-
potencia (Análisis PV)

Estudios deInstalaciones
(Facilities Studies)
– Análisis de la infraestructura
requerida
– Determinación de costos de
la infraestructura
ALCANCE Y APLICACIÓN

• Todos los requerimientos son referidos al

Punto de Conexión³.
TODOS LOS
• Aplicables a los Centros de Carga que
CENTROS DE
CARGA emanen o se relacionan a las actividades
CONECTADOS EN de suministro, usuarios calificados o
MEDIA TENSIÓN ¹ generación de intermediación.
(≥ 1KV Y ≥ 69 KV ) • Aplicables a todos los nuevos Centros de
Y ALTA TENSIÓN ² Carga que busquen su conexión al
(≥ =69 KV) Sistema Eléctrico Nacional.

REQUERIMIENTOS
DEL CÓDIGO DE
RED 1) Fracción IX, articulo 2 del Reglamento de la Ley de la Industria Eléctrica.
2) Fracción I, articulo 2 del Reglamento de la LEY DE LA Industria Eléctrica.
3) Apartado 1.5.62 del Manual de Interconexión de Centrales Eléctricas y la Conexión de Centros de Carga.
 ALCANCE Y APLICACIÓN

De conformidad con el Manual Regulatorio de Requerimientos Técnicos para la conexión de Centros de Carga.

Los Centros de Carga que emanen o se relacionan a las

actividades de suministro (calificado, básico o ultimo recurso),
usuarios calificados generación de intermediación, que estén
conectados en Alta o Media Tensión cumplirán con los
requerimientos de este Manual, en un plazo que no podrá
exceder de 3 años, debiendo presentar a la Comisión
Reguladora de Energía (CRE), un plan de trabajo detallando las ESTADO ACTUAL:
acciones que serán implementadas, considerando los tiempos y
prácticas prudentes de la Industria Eléctrica, para asegurar el A la fecha la CRE no ha
cumplimiento de lo establecido en este Manual. En caso de recibido ningún plan de
prevalecer el incumplimiento a los requerimientos especificados trabajo, para asegurar el
en el Manual, se aplicaran las sanciones de conformidad con la cumplimiento de Código de
norma vigente. Red.
PRINCIPALES TEMAS DE REVISIÓN DEL
CÓDIGO DE RED
 ESTRUCTURA DEL CÓDIGO DE RED
Criterio CONE-2
Los Centros de Carga deberán soportar variaciones de tensión
dentro del rango de valores máximos y mínimos, establecidos en el
Manual Regulatorio de Conexión de Centros de Carga. DISPOSICIONES
GENERALES

Capitulo 3.
Requerimientos del Manual. DISPOSICIONES
OPERATIVAS

CÓDIGO DE RED
 ESTRUCTURA DEL CÓDIGO DE RED

Disposiciones Generales Disposiciones Operativas Código de Red

Ejemplo

Criterios
de
Conexión
de Centros
de Carga
CONTENIDO
 EL CONTENIDO DE LAS DISPOSICIONES GENERALES,
SE DETALLA EN LOS SIGUIENTES CAPÍTULOS
• El Capítulo 1 establece las Disposiciones Generales sobre las condiciones de eficiencia, Calidad, Confiabilidad, Continuidad y
seguridad que son de observancia obligatoria en la elaboración de los programas de Ampliación y Modernización de la Red
Nacional de Transmisión (RNT) y de las Redes Generales de Distribución (RGD). Lo anterior, observando en todo momento la
política establecida por la Secretaría de Energía (SENER).

• El Capítulo 2 establece las Disposiciones sobre las condiciones operativas que se deben cumplir para asegurar que el SEN
mantenga el Suministro Eléctrico en condiciones de seguridad y Continuidad.

• El Capítulo 3 describe las Disposiciones sobre los requerimientos técnicos que deben de cumplir las Unidades de Central
Eléctrica que deseen interconectarse al SEN.

• El Capítulo 4 describe las Disposiciones sobre los requerimientos técnicos que deben de cumplir los Centros de Carga que
pretendan o estén conectados al SEN.

• El Capítulo 5 establece las Disposiciones Generales de Red Eléctrica Inteligente en materia de telemetría y la integración de
elementos para el Control Operativo del SEN que utilizan Tecnologías de la Información y Comunicación (TIC) bajo el principio de
Interoperabilidad. También establece las Disposiciones Generales para la administración de la Seguridad Informática que
minimice la situación de riesgo del SEN ante amenazas informáticas derivadas del aumento en el uso de las TIC.

• El Capítulo 6 se refiere a las Disposiciones que se deben considerar con respecto a las condiciones de operación de los
sistemas que se encuentren eléctricamente aislados del Sistema Interconectado Nacional.

• Finalmente, el Capítulo 7 describe los lineamientos aplicables al Sistema Eléctrico de Baja California que debe cumplir con
procedimientos y Disposiciones de carácter específico derivado de su enlace eléctrico internacional.
VIGILANCIA DEL CUMPLIMIENTO Y
SANCIONES

La vigilancia del cumplimiento del Código de Red

es obligación de la Comisión, para lo cual podrá llevar a cabo los actos
de verificación e inspección que determine necesarios por conducto de
los servidores públicos que tenga adscritos o mediante Unidades de
Inspección.

Los Integrantes de la Industria Eléctrica que dejen

de observar, de manera grave a juicio de la CRE, el Código de Red, se
sujetarán a las sanciones establecidas en el artículo 165, fracción I,
inciso k), y fracción II, inciso c) de la LIE.
 • “Dejar de observar,
de manera grave La magnitud de la
a juicio de la CRE, condición de
las disposiciones incumplimiento será
Fracción en materia de la
evaluada por la Comisión
I, inciso Calidad,
k): Confiabilidad, con el apoyo técnico del
Continuidad y CENACE y considerará el
seguridad del impacto asociado a:
Sistema Eléctrico
Nacional” a. Número de usuarios
• “Incumplir las afectados,
disposiciones en b. Tiempo de interrupción
materia de del suministro,
Fracción Calidad, c. Energía no
II, inciso Confiabilidad, suministrada,
c): Continuidad y
d. Corte manual de carga
seguridad del
Sistema Eléctrico no controlable,
Nacional”. e. Otras.
 ACTIVIDADES
REGULADAS POR EL
CÓDIGO DE RED
ACTIVIDADES REGULADAS

Operación Planeación Generación Centros de

Condiciones Condiciones que son Requerimientos Carga
operativas para de observancia técnicos que deben Requerimientos
asegurar el obligatoria en la de cumplir las técnicos que deben de
Suministro elaboración de los Unidades de Central cumplir los Centros
Eléctrico en programas de Eléctrica que de Carga que
condiciones de Ampliación y deseen pretendan o estén
seguridad y Modernización de interconectarse al conectados al SEN.
Continuidad la RNT y de las RGD SEN
CRITERIOS DE INTERCONEXIÓN DE
CENTRALES ELÉCTRICAS
Alcance y aplicación:

Cualquier proyecto de Interconexión de Centrales Eléctricas, que cuente con un

1 permiso de generación otorgado por la CRE, con capacidad de Generación
Neta mayor o igual a 0.5 MW, que pretenda conectarse a la RNT o a las RGD.

Incrementos de capacidad de las Centrales Eléctricas que cuenten con un

2
permiso de generación de la CRE, por un monto mayor o igual al 10 % de su
capacidad original, siempre que la capacidad de Generación Neta total de la
Central, incluido el incremento, sea igual o supere los 0.5 MW.

3
Una Central Eléctrica que cambie o adicione un Punto de Interconexión.

4
El cumplimiento se verifica por el CENACE antes de la entrada en operación
comercial.
CRITERIOS DE CONEXIÓN DE CENTROS DE
CARGA
Alcance y aplicación:

1
Todos los requerimientos son referidos al punto de conexión.

2 Nuevos Centros de Carga que se conecten al Sistema Eléctrico

Nacional en Alta Tensión o en Media Tensión.

Centros de Carga que emanen o se relacionan a las actividades

3
de suministro, usuarios calificados o generación de
intermediación, que estén conectados en Alta o Media Tensión,
deberán cumplir en un plazo que no podrá exceder 3 años,
debiendo presentar a la CRE un plan de trabajo.
 ELEMENTOS CRÍTICOS
QUINTO. El presente acto administrativo solo podrá impugnarse a través del
juicio de amparo indirecto, conforme a lo dispuesto por el artículo 27 de la Ley
de los Órganos Reguladores Coordinados en Materia Energética, publicada en
el Diario Oficial de la Federación el 11 de agosto de 2014, que su Transitorio
Segundo abrogó la Ley de la Comisión Reguladora de Energía y,
consecuentemente, el recurso de reconsideración previsto en dicha ley.
• El expediente respectivo se encuentra y puede ser consultado en las oficinas
de esta Comisión Reguladora de Energía ubicadas en Boulevard Adolfo López
Mateos 172, Colonia Merced Gómez, C.P. 03930, Benito Juárez, Ciudad de
México.
III. Distribuidores
Criterio OP- 120. Los Distribuidores están obligados a medir los parámetros de Calidad
conforme a lo definido en las Disposiciones Administrativas de Carácter General en
Materia de Acceso Abierto y Prestación de los Servicios en la Red Nacional de Transmisión
y en las Redes Generales de Distribución de Energía Eléctrica.
 QUÉ IMPLICA EL CÓDIGO DE RED

3.4 Requerimiento de factor de potencia

a. En Estado Operativo Normal, los Centros de Carga conectados en Alta Tensión deberán mantener un
factor de potencia entre 0.95 en atraso y 1.0, con medición cinco-minutal. Dichos Centros de Carga
deberán cumplir con este requerimiento al menos el 95% del tiempo durante un periodo mensual. Este
requerimiento tendrá una vigencia de 10 años a partir de la publicación del Manual en el DOF.
Posterior a este periodo, el requerimiento del factor de potencia será de 0.97 en atraso y 1.0, con
medición cinco-minutal. Los Centros de Carga deberán cumplir con este requerimiento al menos el
97% del tiempo durante un periodo mensual.
b. El factor de potencia en tensiones menores o iguales a 35 kV se medirá en nodos de calidad de energía,
de conformidad con las “Disposiciones administrativas de carácter general en materia de acceso
abierto y prestación de los servicios en la red nacional de transmisión y las redes generales de
distribución de energía eléctrica”.
 Y, PARA LOS
USUARIOS
CALIFICADOS
¿QUÉ IMPLICA?
• Más del 99.95 % de los centros de carga no han empezado el proceso
 PUNTOS DE VISTA

• OBSERVA COMO UN RIESGO

A LA ESTABILIDAD A TODO
ELEMENTO CONECTADO A
LA RED EN MEDIA TENSIÓN.
• POR ELLO PROTEGE LA
ESTABILIDAD DEL SISTEMA…
• YA NO SOLO CFE JUEGA.
 SUPERVISIÓN Y VIGILANCIA DE CÓDIGO DE
RED

La infraestructura física del SEN debe estar protegida contra daños

ocasionados por la operación de sus elementos, fuera de límites técnicos
establecidos.

La CFE ya podrá defenderse ante problemas causados por sus clientes

y deficiencias en la infraestructura del punto de interconexión.

El documento es denso y lleno de requerimientos técnicos, pero por

momentos más para Abogados que para Ingenieros.
 PROCESO DE
REVISIÓN DEL
CÓDIGO DE RED
 COMITÉ CONSULTIVO DE CONFIABILIDAD

AGOSTO SEPTIEMBRE OCTUBRE NOVIEMBRE

I Sesión de los Propuestas Integración y

Presentación al
Grupos de de Técnicas de
OG de las I. Proceso interno de
Actividades de modificación
propuestas revisión y aprobación
Trabajo (GT) del Código de
los GT Red de los GT, técnicas de
para aprobación modificación, de la CRE
del CCC (Con del Código de
documentación Red. II. Presentación a la
soporte)
Consulta Publica.
COMITÉ CONSULTIVO DE CONFIABILIDAD

El apartado B.1 del Código de Red, la Comisión constituirá un Comité

Consultivo de Confiabilidad y emitirá las Reglas de Operación que
deberán contener al menos los aspectos de su integración y
funcionamiento.

CRE
Objetivo

El Comité tiene por objetivo contribuir al proceso de

revisión, actualización, normalización y consulta Comité
pública de los manuales, procedimientos y criterios Actualizaci
contenidos en el Código de Red. ón del
Código de
Red
INTEGRACIÓN DEL COMITÉ CONSULTIVO DE
CONFIABILIDAD
En marzo de 2018, la CRE aprobó el acuerdo A/011/2018, por el que designó a los Vocales, confirmó a los
Invitados Permanentes y nombró al Presidente del Comité Consultivo de Confiabilidad:

La primera sesión Presidente Comisionado Marcelino Madrigal

del Comité será el
próximo 18 de
junio. Secretario Técnico

Designado por el Presidente del Comité

3 Generadores o asociaciones
1 Fabricant e
de equipo
Dos Invitados Transmisión eléctrico
Permanentes 2 Centros de Carga o asociaciones
1 Distribuidor
Otro
Distribución
PLAZOS PARA LA ACTUALIZACIÓN DEL
CÓDIGO DE RED

2018

Junio Julio Agosto Septiembre

i) Finalizar la revisión i) Recepción de

interna del Código de comentarios del Consulta Pública
Red. Comité Consultivo de
Confiabilidad (Se prevé finalice en
ii) Primera sesión del septiembre/octubre).
Comité Consultivo de ii) Elaboración de
Confiabilidad Manifestación de
Impacto Regulatorio
(MIR)

iii) Inicio proceso

Consulta Pública
 OPERACIÓN DEL SEN

OBJETIVO:
• ASEGURAR LA INTEGRIDAD PLANEACIÓN OPERATIVA
DEL SEN.
1. TENSIÓN
• MAXIMIZAR EL TIEMPO EN 2. FRECUENCIA
QUE ESTE SE ENCUENTRE EN
3. MARGEN DE
EL ESTADO OPERATIVO
RESERVA
PARÁMETROS DE OPERACIÓN
NORMAL.
• MINIMIZAR EL RIESGO DE
DAÑOS A LOS EQUIPOS QUE
CONFORMAN EL SEN, COORDINACIÓN OPERATIVA
CONSIDERANDO LA
SEGURIDAD DEL PERSONAL
OPERATIVO DE LOS
INTEGRANTES DE LA
1. CENTRALES ELÉCTRICAS
INDUSTRIA ELÉCTRICA Y DE 2. CENTROS DE CARGA
LA SOCIEDAD EN GENERAL. 3. TRANSPORTISTA
4. DISTRIBUIDOR
5. SUMINISTRADORES
 PLANEACIÓN DEL SEN

Criterios técnicos generales para el proceso de planeación, incluyen entre los siguientes:

Criterio P - 2. En la elaboración de los programas de Ampliación y Modernización de la RNT y las RGD,

se buscará la minimización de los costos de prestación del servicio, reduciendo los costos de congestión,
incentivando una expansión eficiente de la generación, y considerando los criterios de eficiencia,
Calidad, Confiabilidad, Continuidad, seguridad y sustentabilidad del SEN.

Criterio P - 7. Las ampliaciones y obras de Modernización que sean propuestas por el CENACE y los
Distribuidores deberán de satisfacer la demanda eléctrica pronosticada para cualquier intervalo de
tiempo contenido en el horizonte de planeación de largo plazo; considerando su entorno y sus
condiciones de servicio para operar durante el estado normal de operación y ante la Contingencia
Sencilla más Severa.

Criterio P - 12. El CENACE determinará las necesidades de que el SEN cuente con nuevos o refuerce los
enlaces asíncronos internacionales.
 ¿Y AL CLIENTE?

SE EXIGE TANTO AL SUMINISTRADOR COMO AL

USUARIO CALIFICADO
EN IGUALDAD DE CIRCUNSTANCIAS.
NIVELES DE TENSIÓN
CURVA ITIC…

En condiciones
normales de operación.
Deberán de soportar.
Estos valores
procedentes de la red.
 ¿QUÉ INDICA EL CÓDIGO DE RED?

3.2 Frecuencia
a. Los Centros de Carga deberán ser capaces de soportar variaciones de frecuencia y permanecer
conectados, de acuerdo a lo establecido en la Tabla 3.2.1.A.
Tiempo Frecuencia máxima [Hz] Frecuencia mínima [Hz]
Permanente 61.0 59.0
30 minutos 62.5 58.0
Tabla 3.2.1.A. Valores de frecuencia máxima y mínima que debe soportar el Centro de Carga.

b. La conexión o desconexión de carga no deberá causar variaciones de frecuencia mayores a ±0.1 Hz

en el Sistema Eléctrico Nacional (en adelante, SEN), por lo que se deberán considerar los refuerzos
de red necesarios que resulten de los estudios que realice el CENACE, así como el cambio en la
operación y control de la carga para evitar dicha variación.
¿QUÉ DICE EL CÓDIGO DE RED?
• IL = Corriente Máxima de Carga, correspondiente al promedio de
las corrientes de demanda máxima de los últimos 12 meses. Si no se
dispone de este valor, se asume la corriente nominal de los
transformadores de corriente del equipo de medición del
suministrador.
• Icc = Corriente de Corto Circuito en el punto de acometida.
• %DATD = Porcentaje de distorsión armónica total de demanda.
Y AL CLIENTE
Estableció reglas y fechas para que CENACE entregue los valores de
Limita el Flicker usando valores internacionales
Jamás se considero en el pasado y afecta En AT el stress de aislamientos
ENTRE OTRAS COSAS MODIFICA LA OBRA ELÉCTRICA

3.5 Protecciones
a. Los Puntos de Conexión de Centros de Carga en la Red Nacional de Transmisión (RNT) y en las Redes
Generales de Distribución (RGD) deben contar con esquemas de protección. En tanto no se cuente
con Norma Oficial Mexicana o especificación técnica aprobada por la CRE, todos los esquemas de
protección de los Centros de Carga en los Puntos de Conexión deben cumplir, entre otras, con las
siguientes especificaciones técnicas vigentes:
i. Características técnicas para relevadores de protección (CFE G0000-81);
ii. Esquemas normalizados de protecciones para líneas de transmisión y subtransmisión (NRF-041-
CFE-2013);
iii. Tableros de protección, control, medición, supervisión y registro para unidades generadoras y
subestaciones eléctricas (CFE V6700-62);
iv. Esquemas normalizados de protecciones para transformadores, autotransformadores y reactores
de potencia (CFE G0000-62), y
v. De caseta integral para subestaciones eléctricas (CFE-G0100-20).
b. El Centro de Carga será responsable de implementar, coordinar y mantener sus sistemas de
protección, incluyendo los canales de comunicación necesarios.
Y AL CLIENTE
Estableció reglas y fechas para que CENACE entregue los valores de
Limita el Flicker usando valores internacionales
Jamás se considero en el pasado y afecta En AT el stress de aislamientos
DESVALANCEO
ENTRE OTRAS COSAS MODIFICA LA OBRA ELÉCTRICA

• El Centro de Carga será responsable de implementar, coordinar y

mantener sus sistemas de protección, incluyendo los canales de
comunicación necesarios.

• c. El Transportista y/o Distribuidor deberán verificar los sistemas de

protección para asegurar su adecuada coordinación de protecciones para
liberar fallas atendiendo los siguientes criterios:

• i. Detección de fallas internas y externas a la Red Particular;

• ii. Operación ante baja y alta tensión;

• iii. Operación ante baja y alta frecuencia;

• iv. Operación ante sobrecarga de circuitos;

• v. Operación ante sobrecarga de transformadores, y

• vi. Operación de protecciones de respaldo.

• d. Los Centros de Carga deberán instalar los equipos necesarios para

los Esquemas de Acción Remedial y Esquemas de Protección de Sistema, de
acuerdo a lo determinado en los estudios elaborados por el CENACE
 4.4. Arreglos de subestaciones eléctricas para la conexión de Centros de Carga
El arreglo de las subestaciones eléctricas para la conexión de Centros de Carga debe respetar los
siguientes criterios:
Criterio CONE - 12. Si el Punto de Conexión se localiza en una Subestación Eléctrica existente, el arreglo
de la nueva bahía debe ser igual en términos de Confiabilidad a las bahías existentes, de conformidad con
las normas o especificaciones técnicas emitidas la CRE.
Criterio CONE - 13. Si el Punto de Conexión se localiza en una nueva Subestación Eléctrica, el arreglo
deberá ser igual o mejor, en términos de Confiabilidad, a las subestaciones eléctricas adyacentes existentes,
de conformidad con las normas o especificaciones técnicas emitidas por la CRE. También, se deberán
considerar los siguientes criterios:
a. El nivel de tensión donde se pretende conectar el Centro de Carga;
b. Los niveles de tensión existentes de las subestaciones eléctricas para la conexión del Centro de
Carga, incluyendo la Subestación Eléctrica de Maniobras;
c. La importancia de las subestaciones eléctricas de Maniobras del Centro de Carga como nodo eléctrico
en el SEN, determinada por el CENACE;
d. El grado de Confiabilidad en el servicio que requieren las subestaciones eléctricas de Maniobras del
Centro de Carga;
e. El nivel de contaminación existente en la zona donde se pretende construir las subestaciones
eléctricas de Maniobras del Centro de Carga;
f. El número de Alimentadores en Alta Tensión que se requieren construir en las subestaciones eléctricas
de Maniobras del Centro de Carga;
g. Necesidad de ampliaciones futuras de la RNT o de las RGD en la Subestación Eléctrica de Maniobras,
como pueden ser nuevas interconexiones de centrales eléctricas, nuevas líneas de Transmisión o
nuevos Centros de Carga, y
h. Facilidades de Mantenimiento en las subestaciones eléctricas de Maniobras del centro de carga.
 Criterio CONE - 14. La Subestación Eléctrica deberá ser
encapsulada en gas hexafluoruro de azufre (SF6) sólo en
casos en que por cuestiones ambientales y/o de aspectos
sociales (sitios turísticos, de alta densidad de población
o espacios reducidos) sea necesario, respetando los
arreglos de subestaciones mencionados en los dos
criterios anteriores.
¿Y, AL CLIENTE?
 ¿Y, AL CLIENTE?

Específica las protecciones en el punto de interconexión (ya es

obligatorio un Cuadro de mando y coordinación de protecciones y
control que deben de tener en cuanto a calidad de energía (armónicos)
toma como base la CFE L-000045 que viene a su vez de IEEE-519.

Limita el Flicker usando valores de la norma anterior.

Jamás se consideró en el pasado y afecta En AT el stress de aislamientos.

 ENTRE OTRAS COSAS, MODIFICA LA OBRA
ELÉCTRICA

3.5 Protecciones
a. Los Puntos de Conexión de Centros de Carga en la Red Nacional de Transmisión (RNT) y en las Redes
Generales de Distribución (RGD) deben contar con esquemas de protección. En tanto no se cuente
con Norma Oficial Mexicana o especificación técnica aprobada por la CRE, todos los esquemas de
protección de los Centros de Carga en los Puntos de Conexión deben cumplir, entre otras, con las
siguientes especificaciones técnicas vigentes:
i. Características técnicas para relevadores de protección (CFE G0000-81);
ii. Esquemas normalizados de protecciones para líneas de transmisión y subtransmisión (NRF-041-
CFE-2013);
iii. Tableros de protección, control, medición, supervisión y registro para unidades generadoras y
subestaciones eléctricas (CFE V6700-62);
iv. Esquemas normalizados de protecciones para transformadores, autotransformadores y reactores
de potencia (CFE G0000-62), y
v. De caseta integral para subestaciones eléctricas (CFE-G0100-20).
b. El Centro de Carga será responsable de implementar, coordinar y mantener sus sistemas de
protección, incluyendo los canales de comunicación necesarios.
 4.4. Arreglos de subestaciones eléctricas para la conexión de Centros de Carga

El arreglo de las subestaciones eléctricas para la conexión de Centros de Carga debe respetar los siguientes criterios:

Criterio CONE - 12. Si el Punto de Conexión se localiza en una Subestación Eléctrica existente, el arreglo de la nueva bahía debe ser igual en términos
de Confiabilidad a las bahías existentes, de conformidad con las normas o especificaciones técnicas emitidas la CRE.

Criterio CONE - 13. Si el Punto de Conexión se localiza en una nueva Subestación Eléctrica, el arreglo deberá ser igual o mejor, en términos de
Confiabilidad, a las subestaciones eléctricas adyacentes existentes, de conformidad con las normas o especificaciones técnicas emitidas por la CRE.
También, se deberán considerar los siguientes criterios:

a. El nivel de tensión donde se pretende conectar el Centro de Carga;

b. Los niveles de tensión existentes de las subestaciones eléctricas para la conexión del Centro de Carga, incluyendo la Subestación Eléctrica de
Maniobras;

c. La importancia de las subestaciones eléctricas de Maniobras del Centro de Carga como nodo eléctrico en el SEN, determinada por el CENACE;

d. El grado de Confiabilidad en el servicio que requieren las subestaciones eléctricas de Maniobras del Centro de Carga;

e. El nivel de contaminación existente en la zona donde se pretende construir las subestaciones eléctricas de Maniobras del Centro de Carga;

f. El número de Alimentadores en Alta Tensión que se requieren construir en las subestaciones eléctricas de Maniobras del Centro de Carga;

g. Necesidad de ampliaciones futuras de la RNT o de las RGD en la Subestación Eléctrica de Maniobras, como pueden ser nuevas interconexiones de
centrales eléctricas, nuevas líneas de Transmisión o nuevos Centros de Carga

h. Facilidades de Mantenimiento en las subestaciones eléctricas de Maniobras del centro de carga.

Criterio CONE - 14. La Subestación Eléctrica deberá ser
encapsulada en gas hexafluoruro de azufre (SF6) sólo en
casos en que por cuestiones ambientales y/o de aspectos
sociales (sitios turísticos, de alta densidad de población o
espacios reducidos) sea necesario, respetando los
arreglos de subestaciones mencionados en los dos
criterios anteriores.
 REQUERIMIENTOS TÉCNICOS
FACTOR DE POTENCIA: Experiencia Internacional

México
Alta Tensión Chile
q El requerimiento aplica a todos los niveles de tensión (BT, MT y AT)
q 0.95 en atraso y 1.0 q Cliente Libre: Centros de Carga con una demanda ≤ = 5 MW
q El 95% del tiempo en un q Cliente Regulado: Centros de Carga con una demanda ≥ = 5 MW
periodo mensual, con q Las instalaciones de clientes libres y regulados deberán de presentar un
medición cinco-minutal factor de potencia calculado en intervalos integrados de 15 minutos, en
q Vigencia de 10 años. cualquier condición de carga, según nivel de tensión como se indica a
continuación (se debe cumplir con el requerimiento al menos el 90%
Posteriormente del tiempo estadístico de cada mes)
q 0.97 en atraso y 1.0
≤ 30kV 0.93 inductivo y 0.96 capacitivo
q Para el 97% del tiempo en ≥ 30 y ≤ 100kV 0.96 inductivo y 0.98 capacitivo
un periodo mensual, con ≥ 100 kV ≤ 200 kV 0.98 inductivo y 0.995 capacitivo
medición cinco-minutal ≥ 200 kV 0.98 inductivo y 1.0 capacitivo
 REQUERIMIENTOS TÉCNICOS
FLICKER: Experiencia Internacional

México España Chile

En Media y Alta Tensión Red Eléctrica
 Capítulo 5. Disposiciones Generales de Red Eléctrica Inteligente en materia de Telemetría,
Interoperabilidad y Seguridad de la Información (REI) para la operación del SEN
5.1 Objetivo
Con el objeto de asegurar que el Control Operativo del SEN se realice en condiciones de eficiencia,
Calidad, Confiabilidad, Continuidad, seguridad y sustentabilidad, se establecen criterios de telemetría
en tiempo real, que pueden incluir la medición y el monitoreo de variables físicas para el control del
SEN. Para el logro de dicho objetivo, la LIE establece como una herramienta la implementación de la
Red Eléctrica Inteligente (REI), la cual prevé la integración de tecnologías avanzadas de información
y comunicación en los elementos de medición, monitoreo y operación del SEN.
En este sentido, un aspecto de suma importancia para el Control Operativo del SEN, es el uso de
elementos de TIC, los cuales deben utilizar arquitecturas y tecnologías basadas en estándares
abiertos, que permitan la Interoperabilidad y el máximo aprovechamiento de su potencial.
Adicionalmente, el uso cada vez mayor de estos elementos tiene como consecuencia natural el
aumento de posibilidades de amenazas informáticas que pueden causar disturbios en el
funcionamiento adecuado del SEN.
 Criterio REI - 10.
Para asegurar la precisión de la medición se deberá cumplir con las siguientes especificaciones:
a. Tener un error máximo de 0.4 % en las mediciones analógicas.
b. Tener 1 milisegundo en la estampa de tiempo.
c. Los voltajes de 400 kV se compararán contra secundarios de TP´s o DP´s aceptándose una desviación máxima de +/- 1 kV.
d. Los voltajes de 230 kV, se compararán contra secundarios de TP´s o DP´s aceptándose una desviación máxima de +/- 0.5 kV.
e. Los voltajes de 115 kV, se compararán contra secundarios de TP´s o DP´s aceptándose una desviación máxima de +/- 0.25 kV.
f. Para voltajes de 34.5 kV y 23.9 kV se aceptarán desviaciones máximas de +/- 100 V.
g. Para voltaje de 13.8 kV se aceptarán desviaciones máximas de +/- 50 V.
h. Para la medición de frecuencia se aceptará una desviación máxima de +/- 0.02 Hz.
i. Enviarse en forma directa al Centro de Control que le corresponda en función de las disposiciones aplicables.
j. La comparación de tensiones se realizará contra los secundarios de TP´S o DP´S, aceptándose como máximo las tolerancias establecidas en el Manual de Disposiciones Operativas del
Mercado correspondiente para cada nivel de tensión.
k. Para la medición de frecuencia se aceptará una desviación máxima de +/- 0.02 Hz.
l. La medición de potencia activa en MW y potencia reactiv a en MVAr se comparará en lo posible contra los multimedidores de campo aceptándose una desviación máxima del 5% cuando
el flujo de la línea sea menor a 50 MW / MVAr.
m. La medición de potencia activa en MW y potencia reactiv a en MVAr se comparará en lo posible contra los multimedidores de campo aceptándose una desviación máxima del 1% cuando
el flujo de la línea sea mayor a 50 MW / MVAr.
n. La medición de potencia activ a en MW, potencia reactiv a en MVAr y corriente en A de Unidades, autotransformadores y transformadores se comparará en lo posible contra lo medido en
multimedidores de campo, aceptándose una desviación máxima del 5% para unidades menores de 150 MVA, cuando el flujo de los equipos es menor al 50% de su capacidad nominal
en MVA.
o. La medición de potencia activ a en MW, potencia reactiv a en MVAr y corriente en A de Unidades, autotransformadores y transformadores se comparará en lo posible contra lo medido en
multimedidores de campo, aceptándose una desviación máxima del 2% para las unidades iguales o mayores de 150 MVA cuando el flujo de los equipos es igual o mayor al 50% de su
capacidad nominal en MVA.
p. La medición de corriente en A de Alimentadores se comparará en lo posible contra lo medido en secundarios de TC´s de campo, aceptándose una desviación máxima del 7% cuando el
flujo del Alimentador es menor a 10 A.
q. La medición de corriente en A de Alimentadores se comparará en lo posible contra lo medido en secundarios de TC´s de campo, aceptándose una desviación máxima del 5% cuando el
flujo del Alimentador es igual ó mayor a 10 A.
r. En mediciones de temperatura se aceptarán desviaciones máximas de 1 °C.
s. La medición de cambiador de tap en la maestra, deberá coincidir con la indicación de campo, para esta prueba será necesario pasar de NR a NL o vic eversa comprobando el paso por
nominal.
¿CÓMO SE VA A APLICAR?

A través de Unidades de INSPECCIÓN aprobadas por la

CRE. En las Disposiciones Administrativas de Carácter
General en materia de velicación e inspección de la industria
eléctrica en las áreas de generación, transmisión y distribución
de energía eléctrica, publicadas en el DOF el 20 de enero de
2016.
 UNIDAD DE INSPECCIÓN

DACG - Unidades de inspección de la industria eléctrica

en actividades de generación, transmisión y distribución
de energía eléctrica
Disposiciones administrativas - Bases normativas para
autorizar unidades de inspección de industria eléctrica en
generación, transmisión y distribución de energía eléctrica;
procedimiento de inspecciones y condiciones de operación
unidades de inspección
LA UNIDAD DE INSPECCIÓN

Es la figura creada por la CRE

que valida el cumplimiento de
los requisitos para conectar
centros de carga calificados y
participa del proceso de
interconexión.
 REQUERIMIENTOS TÉCNICOS
CRITERIOS DE CONEXIÓN

CALIDAD DE
ENERGÍA:
FLICKER,
INTERCAMBIO
CORTO FACTOR DE DISTORSIÓN
TENSIÓN FRECUENCIA PROTECCIONES CONTROL DE
CIRCUITO POTENCIA ARMÓNICA DE
INFORMACIÓN
CORRIENTE Y
DESBALANCE
DE CORRIENTE
 DISEÑO DE SISTEMA

Simulaciones de flujo de carga cuasi-dinámicos

El código de red requiere capacidad de potencia reactiva dinámica ,es decir,

90% en 3 s y estado estacionario en 5s con repetibilidad

Mantener el cambiador de derivaciones del transformador de potencia en

posición nominal ysimular los siguientes escenarios à fixedtap position

Pasos de potencia rectiva

• Escenario 1(Factor de potencia unitario a máxima import/export)
 EL NUEVO CÓDIGO DE RED (CENTROS DE CARGAS)
LA NECESIDAD DE COMPENSACIÓN REACTIVA

Capitulo 3: Requerimientos
Control del factor de potencia

Mantener un factor de potencia entre 0.95 en atraso y 1.0, con medición cinco- minutal cumpliendo 95% del
tiempo durante un periodo mensual
(8 abril 2016- 8 abril 2026)
Mantener un factor de potencia entre 0.97 en atraso y 1.0, con medición
cinco-minutal. Cumpliendo 97% del tiempo durante un periodo mensual
(a partir del 8 abril 2026)

Control de la calidad de energía

Control dinámico de voltaje y mitigación de fluctuaciones de tensión (flicker)
Pst ≤ 1, Plt ≤ 0.65
Cumplir con los límites de distorsión armónica

Soportar variaciones de tensión y frecuencia de la red sin desconectar

COMPENSACIÓN DE LA RED
¿CÓMO SELECCIONAR LA MEJOR SOLUCIÓN?
 ANÁLISIS Y RESULTADOS POR
CUMPLIMIENTO DE CÓDIGO DE RED

Potencia Reactiva Q(MVAR) Potenciareactiva

considerando compensación requerida
Factor de
Voltaje de Potencia
Potencia /
Escenarios deoperación operación del Activa(MW) Tap
Subestación
Sistema exportada
Maniobras 230kV Q capacitiva Q
Q Exportada Q Importada inductiva
[MVAR]
[MVAR]

Condición de V [100%] 127.84 42.42 0.949 en atraso 67 7

operación
Compensación en V [100%] 127.93 43.09 0.948 en adelanto 22 -3
normal
34.5 kV
considerando
V [90%] 127.81 42.52 0.949 en atraso 67 -4
enlaces cerrados Condición de
contingencia
en SIN V [110%] 127.98 42.36 0.949 enadelanto 22 6
COSTO DEL “NO” CUMPLIMIENTO

La CRE pone como costo para

la economía cada KWH que deja de
suministrarse y/o consumirse
en $2.61 USD/KWH
 LAS PENALIZACIONES

Duodécimo. Que, el artículo 165, prevé́ que las infracciones a la LIE, su

Reglamento y las disposiciones que emanen de la misma, se sancionaran de
conformidad con lo siguiente:
I. Con multa del dos al diez por ciento de los ingresos brutos percibidos en el año
anterior por:
Dejar de observar, de manera grave a juicio de la CRE, las disposiciones en
materia de Calidad, Confiabilidad, Continuidad y seguridad del Sistema
Eléctrico Nacional;
II. Con multa de cincuenta mil a doscientos mil salarios mínimos por:
Incumplir las disposiciones en materia de Calidad, Confiabilidad, Continuidad y
seguridad del Sistema Eléctrico Nacional.
 Los Certificados de Energías Limpias (CEL’s) incentivan la inversión y generación
de electricidad con base en tecnologías libres de carbono, reduciendo
significativamente las emisiones de Gases de Efecto Invernadero

• Otorgar y regular los CEL’s • Operar el Mercado Eléctrico

• Establecer requisitos y
• Administrar la plataforma S-CEL, donde se lleva a cabo: Mayorista (MEM)
criterios para adquirir y
otorgar CEL’s ? El registro de generación y consumo de electricidad • Conducir el mercado spot y subastas

? La emisión, transacciones, liquidación y cancelación voluntaria • Administrar el mercado secundario

del CEL’s de CEL’s

? La verificación del cumplimiento de obligaciones de energía limpias

• Sancionar

Generadores Limpios Participantes Obligados

(1 MWh = 1 CEL)
• Suministradores
• Energías renovables: solar, eólica, hidroeléctrica, • Usuarios Calificados
geotérmica, etc. • Abasto Aislado (Autoabasto no legado)
• Energía nuclear • Contratos de Interconexión Legados que no se
• Cogeneración eficiente suministren en su totalidad por Energías Limpias
MANUAL DE CONEXIÓN DE CENTROS DE
CARGA
DEFINICIONES Y NOMENCLATURAS

Se deben de conocer las definiciones del

manual.
 LOS OBJETIVOS ESPECÍFICOS DE ESTE
MANUAL SON LOS SIGUIENTES:

• Establecer el proceso de registro, seguimiento, atención, plazos, responsables y costo de los

Estudios y monto de las Garantías Financieras relacionados con la Solicitud de Interconexión de
Centrales Eléctricas o Conexión de Centros de Carga.
• Establecer los Estudios para determinar las Características Específicas de la Infraestructura
Requerida para la Interconexión de Centrales Eléctricas o Conexión de Centros de Cargas, en
cumplimiento de la Ley de la Industria Eléctrica, su Reglamento y las Disposiciones
Administrativas de Carácter General, así como las Disposiciones Operativas del Mercado que se
encuentren vigentes.
• Definir los criterios y mecanismos para establecer las prelaciones; el otorgamiento, devolución,
prórroga y ejecución de Garantías Financieras y el proceso para la suscripción delos Contratos de
Interconexión de Centrales Eléctricas y la Conexión de Centros de Carga, respectivamente
• Especificar el procedimiento para la Interconexión física de Centrales Eléctricas o Conexión de
Centros de Carga a la Red Nacional de Transmisión y a las Redes Generales de Distribución, ye.
Describir las acciones para realizar la Puesta en Operación de las Centrales Eléctricas o Centros de
Carga.
 EL PRESENTE MANUAL DESCRIBE EL PROCESO NECESARIO, PARA LA
CONEXIÓN DE CENTROS DE CARGA PARA CADA UNO DE LOS SIGUIENTES
CASOS:

• Centros de Carga nuevos con una Carga Contratada igual o mayor a 1 MW o Centros de Carga
nuevos con una Carga Contratada igual o menor a 1 MW, que requieran conectarse a la Red
Nacional de Transmisión y a las Redes Generales de Distribución, ya sea que correspondan o
no al Mercado Eléctrico Mayorista y que requieran o no Infraestructura en la Red Nacional de
Transmisión y en las Redes Generales de Distribución correspondientes del Mercado Eléctrico
Mayorista.
• Centros de Carga existentes con incrementos en la Carga Contratada y que se encuentren
interconectadas a la Red Nacional de Transmisión y a las Redes Generales de Distribución.

• Centros de Carga existentes que soliciten cambio de Punto de Conexión

• Centros de Carga en Abasto Aislado que requieran Infraestructura para conectarse a la Red
Nacional de Transmisión y a las Redes Generales de Distribución del Mercado Eléctrico
Mayorista.
1.5.1 Ampliación: Adición de cualquier elemento al Sistema Eléctrico Nacional que
incremente la capacidad de las instalaciones existentes en operación. 1.5.2 Análisis: En general
hace referencia a los Análisis de Calidad del Servicio de la Energía, Contingencias, Corto
Circuito, Estabilidad Transitoria y en Estado Estable contemplados en el presente Manual,
según corresponda o salvo se indique concretamente el tipo de Análisis.
1.5.3 Análisis de Calidad del Servicio de la Energía (ACSE): Evaluación de la calidad de la
energía eléctrica influenciada por el Contenido Armónico de corriente y voltaje, variaciones de
tensión e índices de parpadeos (flickers), depresiones o abatimientos (sags), sobretensiones
(swells), desbalances de tensión y corriente, etc., por la Conexión de cargas no lineales de gran
capacidad, como cargas fluctuantes (hornos de arco eléctrico, soldadoras de arco continuo,
sierras continuas, etc.), cargas impulsivas e intermitentes (motores de inducción, grandes grúas,
troqueladoras, etc.). cargas distorsionantes (hornos de inducción, cubas electrolíticas, grandes
variadores de frecuencia, etc.) y la Interconexión de Centrales Eléctricas de generación
renovable, fluctuante, intermitente y distribuida.
1.5.4 Análisis de Contingencias: Análisis de la posible salida de elementos capaces de
comprometer la seguridad del sistema, cuyo objetivo es observar identificar, verificar y determinar
que el Sistema Eléctrico Nacional, posea la robustez eléctrica con maniobras suficientes, para evitar
que los niveles de tensión salgan del rango de operación permitido, mismo que involucra la
verificación de que los elementos no excedan sus capacidades y que en ningún caso se observe
congestionamientos de flujo de potencia entre las Unidades de Central Eléctrica y los Centros de
Carga, contribuyendo al cumplimiento del Código de Red.
1.5.5 Análisis de Corto Circuito: Análisis realizado para conocer los niveles de sobre corriente
que pueden alcanzar los equipos y elementos del Sistema Eléctrico Nacional cuando se presenta una
falla eléctrica, con el fin de identificar errores de dimensionamiento en los equipos de protección o
del sistema.
1.5.6 Análisis de Estabilidad Transitoria: Evaluación del comportamiento dinámico del Sistema
Eléctrico Nacional ante la ocurrencia de contingencias n-1, para identificar el grado de confiabilidad
del sistema, la generación máxima en Centrales Eléctricas, las capacidades máximas de transporte de
energía eléctrica, las aperturas angulares máximas en la primera oscilación, las depresiones y
sobretensiones dinámicas en la primera oscilación, interacciones de esquemas de protecciones con
las oscilaciones de potencia, desviaciones de la frecuencia ante desbalances carga-generación, etc., y
en general el nivel de estabilidad del Sistema Eléctrico Nacional.
1.5.7 Análisis en Estado Estable: Cálculo de las condiciones operativas del comportamiento
del Sistema Eléctrico Nacional en generación de potencia activa y reactiva, flujos de potencia
activa y reactiva en la Red Eléctrica, aperturas angulares, perfiles de voltaje, etc., con todos los
elementos de la Red Eléctrica en servicio con aplicación de contingencias n-1 para diferentes
despachos de generación para identificar sobrecargas y riesgos de Confiabilidad.
1.5.8 Área de Influencia: Subestaciones eléctricas, líneas de transmisión, Centrales Eléctricas
y Centros de Carga definidos por el Centro Nacional de Control de Energía en el Estudio
Indicativo o de Impacto, según corresponda, en la cual la Interconexión de la Central Eléctrica o
Conexión del Centro de Carga incide directamente e indirectamente en el comportamiento de
la Central Eléctrica o Centro de Carga bajo estudio.
1.5.9 BME: Bases del Mercado Eléctrico vigentes.
1.5.13 Características Específicas de la Infraestructura Requerida: Conjunto de obras de
Infraestructura, elementos y equipos determinados por el Centro Nacional de Control de
Energía para la Interconexión de una Central Eléctrica o la Conexión de un Centro de Carga a la
Red Nacional de Transmisión y a las Redes Generales de Distribución, y los requerimientos de
Ampliación y Modernización y Obras de Refuerzo en la Red Nacional de Transmisión y en las
Redes Generales de Distribución.
1.5.14 Carga CIL: Consumo de los Centros de Carga incluidos en un Contrato de
Interconexión Legado (CIL) que reciben energía eléctrica directamente de la Central Eléctrica
incluida en el mismo Contrato de Interconexión Legado, sin transmitir la energía eléctrica por
la Red Nacional de Transmisión y las Redes Generales de Distribución, y que estén en
posibilidad de recibir energía eléctrica del SEN a través del Punto de Conexión.
1.5.15 Carga Contratada: Demanda contratada por el usuario fijada con base en sus
necesidades de operación. Para fines de los Estudios de Conexión de nuevos Centros de Carga,
este término se refiere a la Capacidad indicada por el Solicitante en su Solicitud.
1.5.16 Carga Convencional: Carga demandada por un Centro de Carga que por las
características de sus procesos no presentan distorsiones armónicas, variaciones de tensión e
índices de parpadeo (flickers), depresiones o abatimientos (sags) o sobretensiones (swells) con
impacto en la calidad del servicio al resto de los Usuarios conectados al Sistema Eléctrico
Nacional.
1.5.17 Carga Especial: Carga demandada por un Centro de Carga en alta o media tensión y
que por las características propias de sus procesos presentan distorsiones armónicas,
fluctuación de tensión y desbalance de corriente más allá de los límites establecidos en el
Código de Red vigente, aun cuando dispongan de filtros y controladores para Calidad de la
energía.
1.5.41 Estudio Indicativo Equivalente: Documento elaborado por el CENACE que se
efectúa, a petición del Solicitante durante el proceso de Interconexión en la Modalidad de
Planeación, para determinar de manera preliminar las Obras de Interconexión y de Refuerzo así
como la Fecha Estimada de Operación de los Proyectos e incorporarlos a los Programas de
Ampliación y Modernización de la Red Nacional de Transmisión y las Redes Generales de
Distribución.
1.5.42 Estudio Indicativo: Documento elaborado por el CENACE para determinar de manera
preliminar las Características Específicas de la Infraestructura Requerida para la Interconexión
de Centrales Eléctricas. Para Centrales Eléctricas se realizará para cumplir con el Criterio
Mínimo de Interconexión y, a elección del Solicitante, el Criterio para Garantizar la
Disponibilidad de Entrega Física o ambos.
 OBLIGACIONES Y RESPONSABILIDADES DEL
SOLICITANTE
1. Proporcionar CENACE la información y documentación técnica y legal requerida.
2. Notificar cualquier eventualidad con el Proceso de la Solicitud.
3. Realizar Obras de Interconexión o Conexión y Obras de Refuerzo según las Características requeridas.
4. Cumplir con las Aportaciones a Contratistas o Distribuidores en caso de aplicar.
5. Cubrir los Costos correspondientes.
6. Atender requerimientos de SIASIC.
7. Presentar aclaraciones técnicas justificadas.
8. Requerir entrega de resultados.
9. Suscripción de Contrato.
10. Enviar información de Pruebas Previas.
11. Coordinación para pruebas de Energización y/o Puesta en Operación.
12. Proporcionar avance de Proyectos.
13. Informar a CENACE cuando se encuentre en condiciones de operar.
OBLIGACIONES Y RESPONSABILIDADES DEL
SOLICITANTE
CLASIFICACIÓN, TIPOS DE ESTUDIOS Y SECTOR
ELECTRICO, ANÁLISIS DE CENTRALES ELÉCTRICAS
CLASIFICACIÓN, TIPOS DE ESTUDIOS Y SECTOR
ELECTRICO, ANÁLISIS DE CENTROS DE CARGA
PROCESO DE INSPECCIÓN DE LAS OBRAS DE
INTERCONEXIÓN / CONEXIÓN
TIPOS DE ATENCIÓN
COSTOS RELACIONADOS O DE
REFERENCIA.
PRELACIÓN DE SOLICITUD DE INTERCONEXIÓN O
CONEXIÓN DE SUSCRIPCIÓN DE CONTRATO
GENERACIÓN DISTRIBUIDA
DESARROLLO DE LOS INSTRUMENTOS DE
REGULACIÓN EN TÉRMINOS DE LA LIE Y LTE
CONCLUSIONES
 OPORTUNIDADES EMERGENTES

CONSTRUCTORES • Construcción de redes de distribución privadas.

• Administración de redes de distribución privadas.
• Desarrollo de centros de carga calificados.
• Desarrollo de centros de generación calificados.
• Participación de la generación distribuida.

• UNIDADES DE INSPECCIÓN.
INGENIEROS • ESTUDIOS DE INGENIERÍA.
• GESTORÍA ANTE CRE, CFE Y CENACE.
• ANÁLISIS DE CÓDIGO DE RED.
• INGENIERÍA DE PROTECCIONES.
• MODELADO MATEMÁTICO DE CONEXIÓN E INTERCONEXIÓN
• El mercado de la sub-medición finalmente
se desarrolla.
• La subestación compartida abre
posibilidades de ahorro a usuarios.
CONTACTO

0155-5875-7719
0155-5875-7689
direccion@[Link]
[Link]

Los Expertos En Calidad De Energía y CÓDIGO DE RED

Damos Tranquilidad y Seguridad con Ingeniería,
Siempre Vanguardia a su Servicio
SOLUCIONES ESPECÍFICAS EN ENERGÍA HOY Y
MAÑANA POR SU SEGURIDAD.”

ING. ROBERTO CARLOS FIGUEROA CERRITOS.

DIRECTOR GENERAL IMEF SA DE CV

PRESIDENTE NACIONAL
Americ, A. C.
"Empresarios apoyando Empresarios"
[Link]
