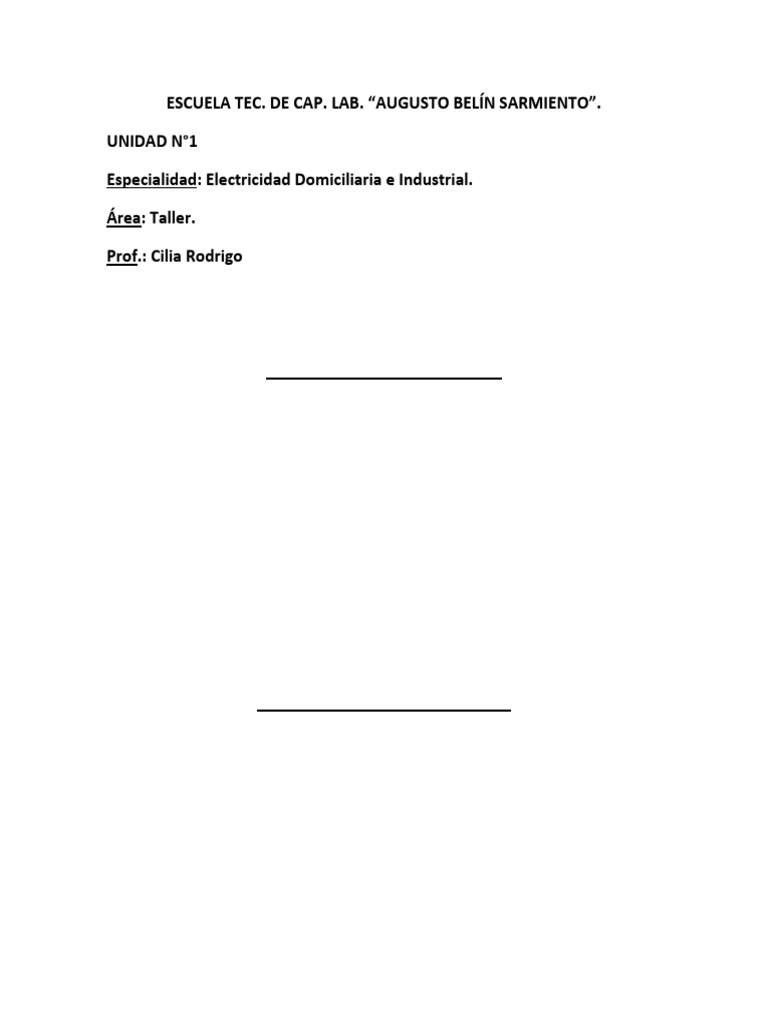

ESCUELA TEC. DE CAP. LAB. “AUGUSTO BELÍN SARMIENTO”.

UNIDAD N°1

Especialidad: Electricidad Domiciliaria e Industrial.

Área: Taller.

Prof.: Cilia Rodrigo

¿Qué son las herramientas?

Una herramienta es un objeto elaborado que sirve como extensión del cuerpo de
quien lo usa, para permitir o facilitar una tarea mecánica que sin ella no se podría
realizar, o sería muy difícil, por falta de fuerza, movilidad, dimensiones etc.

El término herramienta, en sentido tradicional, se emplea para referirse

a utensilios resistentes (hechos de diferentes materiales, pero inicialmente se
materializaban en hierro como sugiere la etimología), útiles para realizar trabajos
mecánicos que requieren la aplicación de una cierta fuerza física.

En la actualidad la palabra herramienta abarca una amplia gama de conceptos y

diferentes actividades (desde las herramientas manuales hasta las informáticas),
pero siempre bajo la idea de que el término herramienta se usa para facilitar la
realización de una actividad cualquiera.

Características de las herramientas

Las herramientas se diseñan y fabrican para cumplir uno o más propósitos

específicos, por lo que son artefactos con una función técnica.

Muchas herramientas, pero no todas, son combinaciones de máquinas

simples que proporcionan una ventaja mecánica. Por ejemplo, una pinza es una
doble palanca cuyo punto de apoyo está en la articulación central, la potencia es
aplicada por la mano y la resistencia por la pieza que es sujetada. Un martillo, en
cambio, sustituye un puño o una piedra por un material más duro, el acero, donde
se aprovecha la energía cinética que se le imprime para aplicar grandes fuerzas.
Las herramientas se dividen en dos grandes grupos: manuales y mecánicas. Estas
mismas se subdividen según su uso, como por ejemplo de medición, trazado,
sujeción, corte, desbaste, golpe y maquinado. Las manuales usan la fuerza
muscular humana (como el martillo), mientras que las mecánicas usan una fuente
de energía externa, por ejemplo, la energía eléctrica.

Herramientas Manuales:

Las herramientas manuales son todas aquellas en donde el operador debe aplicar
su propia fuerza para realizar el trabajo.

De este tipo de herramientas podemos destacar:

• Martillo
• Destornilladores
• Pinzas
• Diversos tipos de llaves
• Lima

Herramientas Mecánicas:

Este tipo de herramientas, funcionan mediante la energía eléctrica/motor/máquina,

permitiendo realizar tareas mucho más complejas que las herramientas manuales
y son generalmente utilizadas en construcciones o en diversos tipos de
reparaciones.

Entre ellas podemos destacar:

• Taladro
• Torno
• Sierra eléctrica
• Esmeril

Tipos de herramientas

A continuación, veremos algunos de los distintos tipos de herramientas, su función

y el funcionamiento de cada una de ellas. Se pueden categorizar las herramientas
en función del tipo de trabajo que realizan: de montaje, sujeción, golpe, corte,
unión y medición y trazo.
Herramienta de montaje:

Estas herramientas son todas aquellas empleadas para apretar o aflojar un objeto,
generalmente tornillos, las herramientas más utilizadas son:

• Destornilladores
• Diversos tipos de llaves manuales

Herramientas de sujeción:

Utilizadas para sujetar piezas, entre ellas destacan:

• Alicates
• Pinzas
Herramientas de golpe:

Son utilizadas justamente para golpear algo, tales como:

• Martillo
• Mazo

Herramientas de unión:

Son utilizadas en trabajos más complejos y con los cuales las personas deben
tener mayor precaución en su uso.

Entre estas herramientas podemos nombrar:

• Máquinas Soldadoras
• Cautines
Herramientas de corte:

Empleadas justamente para cortar objetos en diversos números de piezas según

sean necesarios.

De todas las herramientas de este tipo podemos destacar:

• Sierras manuales
• Sierras mecánicas
• Cinceles
• Tijeras

Herramientas de trazo:

Empleadas para medir proporciones, tales como:

• Flexómetro
• Escuadras
• Compás
• Reglas
• Metros
Las 11 Herramientas Básicas del Electricista

Existe, una gran variedad de formas dentro de cada denominación, por lo que no
convine ver todas las variantes que hay sobre cada herramienta. En los trabajos
de electricista se emplean herramientas comunes, que, aunque se denominan
herramientas para electricista, en realidad no son aptas para trabajar con
corriente. Son herramientas con un aislamiento de una solo capa, más o menos
gruesa, para usar sin corriente.

Las herramientas de electricista para trabajar con corriente se denominan de

seguridad; estas son las que se van a describir a continuación. Por supuesto hay
la misma versión de estas herramientas con una ligera capa aislante, que son para
trabajar sin tensión.

Pinza de Punta

Son un alicate de corte y sujeción usado por electricistas. Gracias a su forma

alargada, son útiles para alcanzar objetos en cavidades donde los cables u otro
material se han atorado o son inalcanzables para los dedos y otros medios.

Alicate de Punta Larga Aislado

MaxSteel 1000V
Alicate Corta Cable

Al tener los conductores forma redonda, hace que cuando se utiliza un alicate de
corte recto, el conductor tiende a escaparse. Con estos alicates, cuesta mucho
menos esfuerzo el corte y además los conductores en forma de cable no se abren
en forma de abanico.

Estos alicates solo sirven para corte de metales blandos como el cobre o el
aluminio.

Corte Diagonal de Alto Poder

MaxSteel 1000V

Alicate Corte Diagonal

Se utiliza para cortar y pelar cables.

Alicate de Corte Diagonal Aislado

MaxSteel 1000V
Alicate de Corte Frontal

Se utiliza para cortar o pelar, cables o alambres.

Tenaza Corte Frontal 6”

Alicate Pelacables

Existen numerosas versiones de este tipo y se emplea para eliminar la protección

aislante de los conductores. Se utilizan en general, para hilos conductores
simples, múltiples y finos con plástico o aislante de goma de máximo 5,0 mm de
diámetro o 10,0 mm² de sección de cable, son de fácil ajuste al diámetro del cable
mediante tuerca interior, generalmente son de acero especial para herramientas,
forjado, templado al aceite.

Pela-cable de Articulación Alicate Pela-cable Multiuso

Alicate Pela-cable ajustable

Alicate Punta Curva

Los pequeños alicates de punta curvada, alargada, redonda, se usan

exclusivamente para sujetar, no sirven ni para cortar, ni para aflojar, ni para
retorcer. Son simplemente una extensión de los dedos, para sujetar con una mano
mientras con la otra se hace el verdadero trabajo, como soldar o colocar una
tuerca con otro tipo de herramienta. No se justifica mucho que tenga que ser de
seguridad, puesto que casi siempre se van a usar sin tensión.

Alicate Miniatura punta Curva

Pinza Universal

Es una herramienta imprescindible para todo electricista, se llama universal

porque son tres herramientas en una, tiene puntas planas, mordaza y corte lateral.
Se compone de tres partes bien diferenciadas: una pinza robusta, unas
mandíbulas estriadas y, por último, una sección cortante. Sirve para todo, es la
herramienta multiusos de la electrónica: enrosca y desenrosca, aprieta y afloja,
corta un alambre o pela un cable.

STANLEY (84-002) - Alicate de Electricista Aislado

MaxSteel 1000V
Destornilladores

Es una herramienta imprescindible del electricista. El destornillador que más se

utiliza es el de pala, existen dos clases de destornilladores de pala el de boca
vaciada y el de boca forjada.

El de boca vaciada, también se llama de electricista, su forma lisa permite

introducirlo en lugares donde el de boca forjada no entraría. Los de boca forjada
también se les llaman de mecánico.

Destornillador Aislados punta Plana

MaxSteel 1000V

Destornillador Aislados punta Philips (Estrella)

MaxSteel 1000V

Busca polos

Fabricado en forma de destornillador, con mango traslúcido, lleva dentro del

mismo una lámpara de gas neón en serie con una resistencia.

Cuando se toca, con la pala del destornillador un cable con corriente, y se pone el
dedo en la parte metálica, la lámpara se enciende.
Probador de Circuitos

Este valioso instrumento permite saber si un circuito conduce o no corriente y si lo

hace apropiadamente. Erróneamente se detecta la continuidad de un circuito con
un simple led o zumbador en serie con lo que se desea probar y el resultado es
incierto debido a que una resistencia de hasta 50 ohms no afecta en absoluto ni el
brillo del led ni el sonido del zumbador. Aparte, al ser una serie directa se está
cargando con corriente y tensión el circuito en verificación.

Cortatubos de PVC

Un cortatubo es una herramienta utilizada para cortar tubos redondos en ángulo

recto. Además de producir un corte limpio, esta herramienta es a menudo rápida,
siendo la forma más conveniente de cortar tubos de PVC frente a la opción de
utilizar una sierra, cuchillas, etc.

Pinza pico de loro

Se utiliza para enroscar y desenroscar tuercas de distintos tamaños.

Vamos aprender que son las herramientas eléctricas, las más usadas, los tipos
que hay y sus normas de seguridad e higiene.
Código colores para herramientas

Las herramientas de seguridad, llevan tres capas aislantes

• Amarillo: Indica aislamiento mínimo, es peligroso trabajar con corriente.

• Naranja: Indica que se ha perdido una capa de aislamiento y se debe actuar
con precaución.
• Rojo: Indica seguridad
• Negro: Se añade por estética, para dar un acabado más presentable

¿Que son Las Herramientas Eléctricas?

Las herramientas eléctricas son aquellas que para su funcionamiento necesitan
de electricidad. Realmente se les debería llamar maquinas-herramientas, ya que
son herramientas a las que al aplicarles un motor se convierten en máquinas.
Normalmente dependen de un motor, pero este motor puede ser eléctrico,
neumático o hidráulico, pero sea como sea el motor este se pone en movimiento
gracias a la electricidad.

Muchas herramientas eléctricas tienen varias velocidades de trabajo gracias a que

sus motores disponen de un regulador de velocidad, que puede ser eléctrico o
un simple mecanismo de ruedas dentadas reductor de velocidad, como en el
taladro eléctrico de columna, o las lijadoras.

También el movimiento de rotación del motor se puede convertir en otro diferente,

por ejemplo, rectilíneo, gracias al acoplamiento entre el motor y la herramienta de
un mecanismo de transformación del movimiento. Podemos acoplar un
cigüeñal-biela para convertir el movimiento circular en rectilíneo, por ejemplo un
martillo eléctrico, y otros muchos mecanismos en función del movimiento que
queramos conseguir a la salida.
 ¿Cuál son las Herramientas Eléctricas más Comunes?

Pues las más usadas son los destornilladores-atornilladores eléctricos, los

taladros, las lijadoras, las decapadoras (para calentar y quitar la pintura), las
fresadoras, las grapadoras, las sierras eléctricas y los martillos eléctricos. Como
vemos para utilizar todas estas herramientas sin la electricidad necesitaríamos
gastar mucha energía, que ahora gracias a estas herramientas eléctricas ya no es
necesario.
Expliquemos algunas de las más esenciales y usadas (abajo puedes ver una
imagen de cada una de ellas).

Taladro Inalámbrico: se utiliza para hacer agujeros y además no tiene cables ya

que funciona con una batería. Eso sí tendremos que recargar la batería cada vez
que se agote. Si le acoplamos un destornillador en lugar de una broca también
sirven para atornillar y/o aflojar tornillos.
Sierra de Vaivén o Caladora: sirve para cortar y dependiendo de la sierra de
corte que le pongamos podrá cortar madera, metal o incluso rocas. Podemos
hacer cortes rectos y curvos. El mecanismo produce un movimiento de vaivén en
la cuchilla que hace que corte. Hay algunas (la mayoría) que incluyen un
movimiento pendular de la cuchilla. La sierra de calar o de vaivén es una
herramienta popular utilizado por muchos instaladores de ventanas, trabajadores
de la construcción y los servicios de rescate de emergencia.

Herramienta Oscilante o Multiherramienta: hoy en día la multiherramienta

oscilante es una de las herramientas eléctricas más versátiles. Cuenta con
accesorios intercambiables para lijar, cortar, raspar, rectificado y pulido. Además,
puede cortar a través de prácticamente cualquier material de construcción,
incluyendo madera, metal, yeso, cemento, mortero, plástico y fibra de vidrio, por
nombrar unos pocos.
Sierra Circular: es una máquina para aserrar longitudinal o transversalmente
madera, metal, plástico u otros materiales. Está dotada de un motor eléctrico que
hace girar a gran velocidad una hoja circular. Empleando una hoja adecuada (En
cuanto a su dureza y a la forma de sus dientes), una sierra circular portátil puede
cortar una amplia variedad de materiales.

Seguridad e Higiene en las Herramientas Eléctricas

- La primera norma es no usar ninguna herramienta que no conozcamos como se

maneja.

- Al ser la mayoría máquinas giratorias cuidado con la ropa y el pelo suelto, peligro
de enganche.

- Conectar las herramientas siempre a la tensión de uso.

- Inspeccionar el cable antes de cada uso por si estuviera desgastado o con daños
en alguna parte. En tal caso no usar la herramienta hasta que no se repare.

- Mantenga los cables de alimentación alejado del calor, agua, aceite, bordes
afilados y piezas móviles.

- Usar gafas de protección cuando hay riesgo de saltar virutas de madera, metal o
cualquier otro material.

- Usar cada herramienta solo para el uso que está diseñada.

- En los trabajos de mantenimiento, cambio de accesorios y limpieza tener la

herramienta siempre desconectada de la red eléctrica.

- No quitar nunca las protecciones que traen las herramientas.

- Si la herramienta se calienta desconectarla para dejarla enfriar.

- Asegúrese de que las herramientas estén conectadas a tierra utilizando un

enchufe de tres clavijas de conexión.

- Retirar cualquier llave de ajuste antes de encender la herramienta, por ejemplo la

llave de buzas en el taladro.

- Utilice abrazaderas, una morsa u otros dispositivos para sujetar y apoyar la pieza
que se está trabajando, cuando sea práctico hacerlo. Esto le permitirá utilizar las
dos manos para un mejor control de la herramienta y ayudará a prevenir lesiones
por malas posturas.

- Tirar del enchufe, no del cable al desconectar la herramienta.

- Asegúrese de que los accesorios como las brocas, cuchillas, etc., se mantiene
afilados y limpios.

- No deje una herramienta en funcionamiento sin vigilancia. No la deje hasta que

haya sido desactivado y ha dejado de funcionar por completo.

- No utilice la herramienta en un área que contiene vapores o gases explosivos.

- No limpie las herramientas con disolventes inflamables o tóxicos.

- No sorprenda, moleste o toque cualquier persona que esté trabajando con una
herramienta eléctrica, podría llegar a causar un accidente o una lesión.

- Hacer caso siempre de las Señales de Seguridad

 Reglas de Oro Eléctricas

Se trata de cinco pasos:

1. Desconexión Corte Efectivo: Debe aislarse la instalación de toda

fuente de alimentación abriendo todos los circuitos, con especial
atención a condensadores que puedan quedar cargados.
2. Prevenir cualquier posible realimentación: Se deben bloquear
los dispositivos de maniobra para prevenir la posible
realimentación de la instalación.

3. Verificar la ausencia de tensión: Se utilizan equipos de medición

para verificar que en las distintas partes de la instalación no exista
tensión, ya que, la presencia de corriente eléctrica no es
perceptible a través de señales u olores y solamente se puede
comprobar midiendo con aparatos. Debe verificarse en cada uno
de los conductores de fase y neutro.

4. Poner a tierra y en cortocircuito: Se pretende evitar la puesta

accidental en tensión de la instalación por circunstancias como un
rayo, rotura de una línea en tensión que esté cerca, inducción
electromagnética de líneas cercanas, etc. De esta manera se
derivan a tierra las posibles corrientes peligrosas para el
trabajador.

5. Señalización de la zona de trabajo: establecer una señalización

de seguridad para delimitar la zona de trabajo.
Efectos de la Corriente Eléctrica en el Cuerpo Humano
 Empalmes eléctricos

¿Qué es un empalme?

Un empalme o enlace de cableado eléctrico es la unión de 2 o más cables de una

instalación eléctrica o dentro de un aparato o equipo electrónico. Aunque por rapidez y
seguridad hoy en día es más normal unir cables mediante fichas de empalme y similares,
los electricistas realizan empalmes.

La realización de empalmes es un tema importante en la formación de los electricistas

(y electrónicos) ya que un empalme inadecuado o mal realizado puede hacer mal contacto y
hacer fallar la instalación. Si la corriente es alta y el empalme está flojo se calentará.
El chisporroteo o el calor producido por un mal empalme es una causa común a muchos
incendios en edificios. Antes de trabajar en la instalación eléctrica de un edificio o de un equipo
eléctrico/electrónico se debe tener la formación técnica necesaria.
Las normativas de muchos países prohíben por seguridad el uso de empalmes en algunas
situaciones. Es común la prohibición de realizar empalmes donde se puedan acumular gases
inflamables.

Debe consultarse la normativa de cada país en caso de duda.

Cuando hay que unir cables coaxiales (datos, vídeo, antena, etc.) es preferible
emplear conectores en lugar de empalmes pues un empalme inapropiado puede modificar
la impedancia del cable y alterar la señal.

Una vez realizados los empalmes eléctricos se pueden soldar para conseguir un mejor contacto.
Si existe el riesgo de cortocircuito con otros empalmes o cables se deben aislar mediante algún
tipo de cinta aislante. Asimismo, para protegerlo del agua, la lluvia o los ambientes húmedos
pueden usarse cinta vulcanizada.
Tipos de empalmes de Baja Tensión (BT):

a. UNIÓN WESTERN O DE PROLONGACIÓN

Es de constitución firme y sencilla de empalmar, se utiliza para unir dos conductores, cuando se
requiere prolongar uno de ellos, Este empalme se practica en instalaciones a la vista, y sobre
todo en conductores que están sometidos a efectos de tracción.

Se realiza con conductores, hasta el número 10.

b. UNIÓN TOMA SENCILLA, EMPALME "T" O EN DERIVACIÓN

Este empalme se utiliza para derivar una línea de otra principal, las vueltas deben sujetarse
fuertemente sobre el conductor recto, cuando de un tendido recto y largo de conductores se
desea sacar ramificaciones.
El empalme de Seguridad es utilizado cuando se desea obtener mayor ajuste mecánico.

c. UNIÓN COLA DE RATA O TRENZADO

Este tipo de empalme permite salvar la dificultad que se presenten en los sitios de poco espacio
por ejemplo en las cajas de paso, donde concurren varios conductores.
Estos empalmes se utilizan principalmente dentro de las cajas metálicas de una instalación
hecha en tubería.
Este empalme puede ser utilizado con conductores hasta el número 6.

d. UNIÓN TOMA DOBLE

Este empalme se utiliza, cuando se quiere derivar de un mismo punto de un conductor principal,
dos conductores.
Es muy práctico en las instalaciones a la vista o sobre -pared, existen dos formas para realizarlo,
ambas cumplen la misma función.
e. UNIÓN TOMA ANUDADA

Llamada también toma de seguridad. Este empalme cumple el mismo trabajo que la unión toma
sencilla, con la diferencia que la derivación es más segura, de ahí el nombre de seguridad.

Se utiliza principalmente en las instalaciones aéreas y sobre - pared, sobre todo cuando los
conductores van a estar expuesto a posibles movimientos.
 f. UNIÓN TOMA DOBLADA.

Es otro tipo de derivación sencilla. Se utiliza cuando al final de la línea necesitamos hacer una
última derivación.
Esta unión realiza un buen contacto eléctrico y presenta bastante resistencia a la
tensión mecánica, también es muy utilizado cuando el cable derivado es más delgado que el
principal.

Empalmes de Media Tensión (MT)

Las tecnologías más frecuentes para realizar terminaciones y uniones en media
tensión son dos: termocontraíbles y contraíbles en frío. La primera es la más
utilizada, pese a que la segunda es tan eficiente y por desconocimiento no es
considerada a la hora de decidir por una u otra solución.

Termocontraíbles:
Contráctil en Frio: este tipo de empalmes es utilizado en aquellas
instalaciones en las cuales existe un paralelismo con una tubería de gas, y no es
posible realizar el contráctil del manguito mediante el aporte de calor.
