Subestación 132 / 20 kV. 2x30 MVA. Capítulo 7.

Diseño del sistema de puesta a tierra

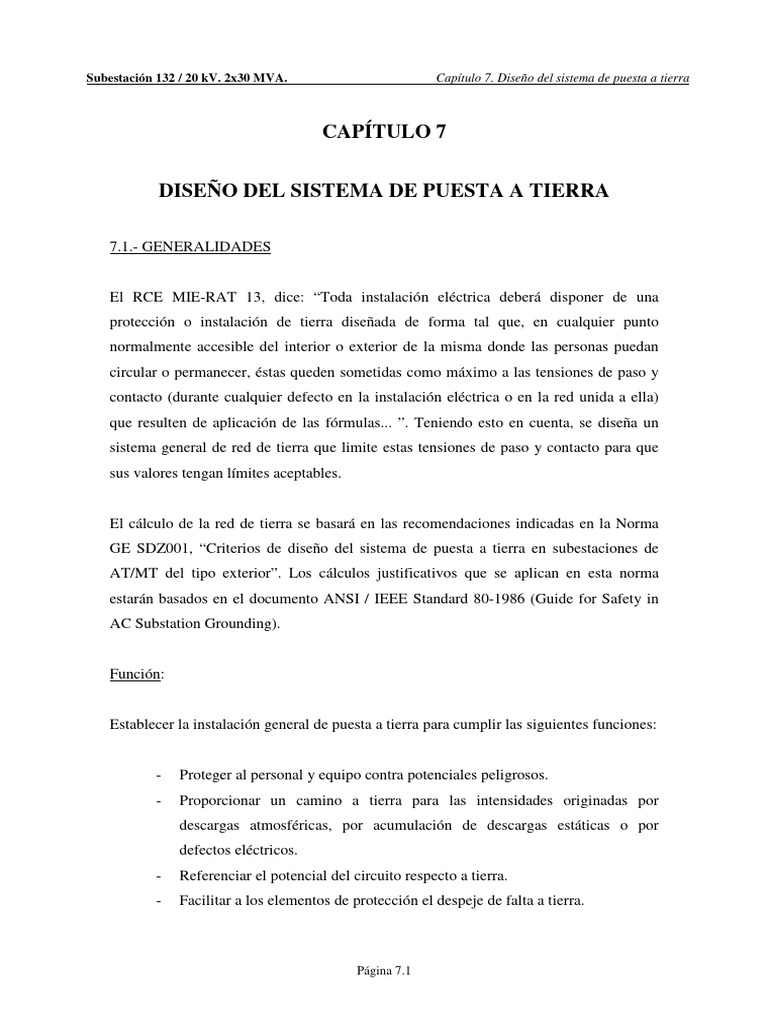

CAPÍTULO 7

DISEÑO DEL SISTEMA DE PUESTA A TIERRA

7.1.- GENERALIDADES

El RCE MIE-RAT 13, dice: “Toda instalación eléctrica deberá disponer de una
protección o instalación de tierra diseñada de forma tal que, en cualquier punto
normalmente accesible del interior o exterior de la misma donde las personas puedan
circular o permanecer, éstas queden sometidas como máximo a las tensiones de paso y
contacto (durante cualquier defecto en la instalación eléctrica o en la red unida a ella)
que resulten de aplicación de las fórmulas... ”. Teniendo esto en cuenta, se diseña un
sistema general de red de tierra que limite estas tensiones de paso y contacto para que
sus valores tengan límites aceptables.

El cálculo de la red de tierra se basará en las recomendaciones indicadas en la Norma

GE SDZ001, “Criterios de diseño del sistema de puesta a tierra en subestaciones de
AT/MT del tipo exterior”. Los cálculos justificativos que se aplican en esta norma
estarán basados en el documento ANSI / IEEE Standard 80-1986 (Guide for Safety in
AC Substation Grounding).

Función:

Establecer la instalación general de puesta a tierra para cumplir las siguientes funciones:

- Proteger al personal y equipo contra potenciales peligrosos.

- Proporcionar un camino a tierra para las intensidades originadas por
descargas atmosféricas, por acumulación de descargas estáticas o por
defectos eléctricos.
- Referenciar el potencial del circuito respecto a tierra.
- Facilitar a los elementos de protección el despeje de falta a tierra.

Página 7.1
Subestación 132 / 20 kV. 2x30 MVA. Capítulo 7. Diseño del sistema de puesta a tierra

Criterios de diseño del sistema:

- Resistividad del terreno 50 Ohm/m.

- Intensidad de defecto 8.450 A.
- Tiempo de despeje de falta 0,5 seg.
- Tomamos como resistencia del
cuerpo humano 1.000 Ohm.

Características del sistema:

El sistema de puesta a tierra estará formado por:

- Electrodo de puesta a tierra que será una malla enterrada de cable de cobre
de 95 mm². Los conductores en el terreno se tenderán formando una retícula,
estando dimensionado de manera que al dispersar la máxima corriente de
fallo las tensiones de paso y de contacto estén dentro de los límites
admisibles por el presente reglamento (Instrucción MIE-RAT-13).

- Líneas de tierra que serán conductores de cobre desnudo de 95 mm². o

pletina de cobre de 25x3 que conectarán los elementos que deban ponerse a
tierra al electrodo de acuerdo a las instrucciones generales y particulares de
puesta a tierra.

Instrucciones generales de puesta a tierra

Puesta a tierra de protección

Se pondrán a tierra las partes metálicas de una instalación que no estén en tensión
normalmente pero que puedan estarlo a consecuencia de averías, accidentes, descargas
atmosféricas o sobretensiones.

Se conectarán a las tierras de protección, salvo las excepciones señaladas en los

Página 7.2
Subestación 132 / 20 kV. 2x30 MVA. Capítulo 7. Diseño del sistema de puesta a tierra

apartados que se citan, entre otros, los siguientes elementos:

a) Los chasis y bastidores de aparatos de maniobra.

b) Los envolventes de los conjuntos de armarios metálicos.
c) Las puertas metálicas de los locales.
d) Las vallas y las cercas metálicas.
e) Los soportes, etc.
f) Las estructuras y armaduras metálicas del edificio que contendrá la
instalación de alta tensión.
g) Los blindajes metálicos de los cables.
h) Las tuberías y conductos metálicos.
i) Las carcazas de los transformadores.

Puesta a tierra de servicio

Se conectarán a las tierras de servicio los elementos de la instalación , y entre ellos:

a) Los neutros de los transformadores de potencia y los neutros de B.T. de

los transformadores de S.A.
b) Los circuitos de baja tensión de los transformadores de medida.
c) Los elementos de derivación a tierra de los seccionadores de puesta
tierra.

Interconexión de las instalaciones de tierra

Las puestas a tierra de protección y de servicio de una instalación deberán conectarse

entre sí, constituyendo una instalación de tierra general.

Página 7.3
Subestación 132 / 20 kV. 2x30 MVA. Capítulo 7. Diseño del sistema de puesta a tierra

7.2 .- DISEÑO DE LA RED DE TIERRA

Los parámetros más significativos en el diseño de la puesta a tierra de una instalación

son los siguientes:

- Resistividad del terreno

- Resistividad superficial.
- Tiempo de duración del defecto.
- Geometría de la red de tierras.
- Resistencia de la red de tierras.
- Corriente de defecto a tierra.
- Corriente de puesta a tierra.
- Tensiones de paso y contacto

Según la norma GE SDZ001, “Criterios de diseño del sistema de puesta a tierra en

subestaciones de AT/MT del tipo exterior” la información necesaria y el procedimiento
para el cálculo de la red de tierra será el que se especifica a continuación:

- Investigación de las características del suelo. Se realizará, a la hora de hacer el

estudio geotécnico, se realizarán medidas para conocer la variación de la
resistividad del terreno, tanto en la superficie como en la profundidad, tomándose
un promedio de estos valores. En este caso se considerará un suelo de arcilla
plástica con una resistividad típica de 50 Ωm (MIE RAT 13 p.8).

- Determinación de las máximas corrientes de defecto a tierra y del tiempo de

permanencia de las mismas, tf. Las intensidades de falta se obtienen del análisis
correspondiente y el tiempo de duración máxima del defecto a tierra se obtiene
por el máximo tiempo de actuación de las protecciones, que está establecido en
0,5 segundos.

Página 7.4
Subestación 132 / 20 kV. 2x30 MVA. Capítulo 7. Diseño del sistema de puesta a tierra

- Diseño preliminar de la malla de tierra: sección de los conductores, geometría

del mallado y profundidad de enterramiento. Posteriormente se tendrán en cuenta
los métodos de conexión entre conductores. Deberá verificarse que las secciones
de conductor se ajusten a lo establecido por el RCE. En el diseño de la red de
tierra habrá que considerar por separado los electrodos de tierra (conductor
enterrado que sirve para establecer la conexión con tierra) y las líneas de tierra
(conductor que une el electrodo con la parte de la instalación que vaya a ponerse
a tierra).

- Cálculo de las tensiones de paso y contacto admisibles en la instalación.

- Cálculo de las tensiones de paso y contacto existentes en la instalación y

comprobar que son inferiores a las admisibles, de acuerdo con la Instrucción
MIE-RAT 13.

- Corrección y ajuste del diseño inicial, si fuera necesario, estableciendo el

diseño definitivo.

Los Datos de Partida del Diseño son los siguientes:

Datos de Partida del Diseño

Tensión nominal de la Instalación 132 kV
Resistividad media del terreno p 50 Ω.m
Resistividad de la grava superficial ps 3000 ohm.m
Espesor de la grava superficial hs= 0,1 m
Tiempo de duración del defecto t= 0,5 seg
Corriente de defecto aportada por las líneas
Línea 1 3Io1= 4,1 KA
Línea 2 3Io2= 4,1 KA
Coeficiente de mayoración de la corriente de defecto 1,4
Profundidad de la malla h= 0,5 m
Separación entre conductores D= 4 m

Página 7.5
Subestación 132 / 20 kV. 2x30 MVA. Capítulo 7. Diseño del sistema de puesta a tierra

Longitud de conductores
En sentido longitudinal 70 m
En sentido transversal 45 m

Definimos la Corriente de defecto a tierra, If como aquella que, en caso de un solo

punto de defecto a tierra, se deriva por el citado punto desde el circuito averiado a tierra
o a partes conectadas a tierra (MIE-RAT 13).Como valor de diseño, en las instalaciones
se adoptará el valor de la intensidad de defecto a tierra existente en el momento de su
puesta en servicio, multiplicada por un coeficiente de 1,4 (para considerar aumentos
futuros de la potencia de cortocircuito de la red).

Para este caso, se tiene que el valor de la intensidad de defecto monofásico a tierra será
la suma de las corrientes homopolares aportadas por las líneas de 132 kV que acometen
a la subestación, If = 3I01+3I02 = 8.2 kA (3I01= 3I02 = 4,1 kA), estos valores son
proporcionados por el Departamento de Control y Protecciones de Sevillana. Con el
coeficiente de mayoración, la corriente de defecto a tierra será, If = 11,48 kA

La red general de tierra estará constituida por conductor de cobre desnudo enterrado a
0,5 m de profundidad y con una sección mínima para el nivel de tensión de 132 kV, de
acuerdo con la norma GE SDZ001, de 95mm2.

Se comprobará que el valor de sección del conductor de cobre será superior a la sección
mínima admisible para el conductor de puesta a tierra. Se calcula, de acuerdo con la
norma GE SDZ001, mediante la Ecuación 7.1:

t c × a r × qr × 10 4
A= If × (7.1)
K + Tm
TCAP × ln 0
K 0 + Ta

Siendo:

Página 7.6
Subestación 132 / 20 kV. 2x30 MVA. Capítulo 7. Diseño del sistema de puesta a tierra

A, la sección mínima del conductor de puesta a tierra, mm2.

If, la intensidad máxima de defecto a tierra, 11.480 A.
tc, tiempo de duración de la falta, en segundos. Este tiempo no tiene porque
coincidir con tf, suele ser tc > tf, porque para dimensionar la malla conviene
aplicar un criterio conservador, se considera 1 segundo.
ar, coeficiente térmico de resistividad a la temperatura de referencia, 0,00381 ºC.
a0, el coeficiente térmico de resistividad a 0 ºC: 0,00427 ºC. (K0=1/a0=234,19).
qr, la resistividad del conductor a la temperatura de referencia, 1,72 µΩ × cm.
TCAP, el factor de capacidad térmica, 3,422 J/cm3/ºC.
Tm, la temperatura máxima admisible, 200 ºC.
Ta, la temperatura de referencia, 25 ºC.

Sustituyendo en la ecuación se obtiene que la sección mínima tanto para las líneas
de tierra como para los electrodos debe ser de 69.94 mm2.

Además, según el RCE MIE-RAT 13 establece que para los conductores de tierra de
cobre no debe superarse la densidad de corriente máxima de 160 A/mm2. La sección
mínima según esta condición será de 71,75 mm2.

Según la norma para cada tensión se tomará las siguientes secciones mínimas:

Tabla 7.1

Tensión Asignada kV Sección Cu mm2

220 120
132 - 110 95
66 - 55 70
45 70

Luego se toma 95 mm2, con los cálculos anteriores queda probado que cumple las
especificaciones.

El diseño geométrico de red de tierra estará formada por una serie de conductores
paralelos separados una distancia que vendrá definida por la disposición física de las
cimentaciones del parque intemperie y que se unirán con otros transversales a fin de

Página 7.7
Subestación 132 / 20 kV. 2x30 MVA. Capítulo 7. Diseño del sistema de puesta a tierra

formar una red lo más regular posible, uniendo los puntos de cruce mediante soldadura
exotérmica, para su estudio se considerará como una malla,

Esta malla irá enterrada a una profundidad de 0,5 m. Además, toda la superficie de la
subestación, excepto viales, irá cubierta con una capa superficial de grava de 10 cm. La
capa superficial de grava aumenta la resistencia de contacto de los pies con el suelo y
por tanto disminuye la tensión de paso y contacto a la que quedará expuesta el cuerpo
humano. Se considera la resistividad de esta capa de grava como 3000 m.

Para obtener valores admisibles de las tensiones de contacto desde el exterior de la valla
metálica de la subestación, la red general de tierras se extenderá hasta un metro por
fuera de la valla exterior de la subestación, por lo cual si la superficie global de las dos
subestaciones es de 68 m x 43 m, la superficie cubierta por la malla será de 70 x 45 m,
haciendo un total de 3150 m2.

El cerramiento exterior de la subestación estará constituido por malla metálica

electrosoldada y por postes metálicos que estarán puestos a tierra mediante la unión con
conductor desnudo de cobre de 50 mm2 de cada uno de los postes con la red general de
tierras de la instalación.

Tensiones de paso y contacto

Vamos a ver cuales son las tensiones de paso y de contacto máximas admisibles y luego
comprobaremos que las existentes están por debajo.

K
Según la MIE-RAT 13, la tensión máxima aplicable al cuerpo humano es: U CH =
tn
Donde: K= 72 n=1 para tiempos comprendidos inferiores a 0,9 segundos. Por tanto
U CH = 144 V
De acuerdo también con MIE-RAT 13, a efectos de cálculo de proyecto y teniendo en
cuenta las caídas de tensión que aparecen al considerar todas las resistencias del circuito

Página 7.8
Subestación 132 / 20 kV. 2x30 MVA. Capítulo 7. Diseño del sistema de puesta a tierra

en que interviene el cuerpo humano, se podrán emplear para la estimación de las

máximas tensiones de paso y contacto admisibles de cada sistema de puesta a tierra las
siguientes ecuaciones:

10 ⋅ K 6p
U pa = n
1+ (7.2)
t 1000

K 1,5 p
U pa = n
1+ (7.3)
t 1000

Siendo:
Upa, la tensión de paso máxima admisible, V.
Uca, la tensión de contacto máxima admisible, V.
tf, el tiempo de duración de la falta a tierra, 0,5 segundos.
K=72 y n=1 para tiempos de duración de la falta a tierra inferior a 0,9 segundos.
p, la resistividad superficial del terreno, m.

En estas ecuaciones se emplea la resistividad superficial del terreno, como se ha

comentado, en el interior y un metro alrededor del cerramiento de la subestación, se ha
añadido grava. El valor de la resistividad superficial en el interior, que tiene en cuenta la
del terreno y la de la grava, viene dado por la Ecuación 7.4:

pint = Cs × ps (7.4)

Donde:
Cs, es el coeficiente reductor, que se calcula según la formula Cs=1-0,106[(1-
pext/ps)/(2hs+0,106)] = 0,665.
hs, la altura de la cubierta de grava, 10 cm.
Ps, es la resistividad de la grava superficial, 3000 .m.
Pext, es la resistividad superficial en el exterior, 50 .m.

Página 7.9
Subestación 132 / 20 kV. 2x30 MVA. Capítulo 7. Diseño del sistema de puesta a tierra

Luego sustituyendo en la Ecuación 7.4, pint = 1995 .m.

Sustituyendo en las Ecuaciones 7.2 y 7.3, y teniendo en cuenta las p, si son interiores o
exteriores, obtenemos las siguientes tensiones de paso y de contacto máximas
admisibles.

Tensión de paso máxima admisible en el interior de la subestación, con capa de

grava:
Upaint= 18.677 V

Tensión de paso máxima admisible en el exterior de la subestación:

Upaext = 1.872 V
Tensión de contacto máxima admisible en el interior de la subestación, con capa
de grava:
Ucaint = 575 V

Tensión de contacto máxima admisible en el exterior de la subestación:

Ucaext = 155 V

Ahora calculemos las tensiones de pasa y contacto existentes.

De acuerdo con la norma GE SNZ001, para la determinación de los valores máximos de

las tensiones de paso y contacto existentes en la instalación con la red de tierra, se
emplearán las Ecuaciones 5.6 y 5.7, que proporcionan dichas tensiones en una
instalación con unas características geométricas previamente definidas.
Ig
Tensión máxima de paso existente Es = p × Ks × Ki × (7.5)
L
Ig
Tensión máxima de contacto Em = p × Km × Ki × (7.6)
L

Página 7.10
Subestación 132 / 20 kV. 2x30 MVA. Capítulo 7. Diseño del sistema de puesta a tierra

Donde:
p, resistencia media del terreno, 50 .m.
Ig, intensidad que circula por la red de tierras, 8450 A valor que obtendremos a
posteriori.
Km, factor de espaciado de conductores que se obtiene con la formula:
Km=1/2n ln ( D2/16*h*d + (D+2h)2/8*D*d)-h/4d) + Kii/Kh ln 8/n(2n-1)
Donde:
Kii=1/(2n)^2/n, por no tener picas localizadas en el perímetro, 0,589
Kh, Factor de profundidad, 122
N, número de conductores paralelos en una dirección, 12
D, diámetro del conductor, 235 m.
D=Distancia media entre conductores de la red, 4 m.
L=Longitud total del conductor de malla, 1650 m
h=profundidad de la red, 0,5 m
ho = 1 m.
Ki=Factor mayorador por efecto de mayor densidad de corriente en los
extremos, que se obtiene con la fórmula Ki=0.644+0.148*n = 2,42
Ks=Factor de espaciamiento de los conductores, que se obtiene según la fórmula Ks=1/
(1/(2h) + 1/(D+h) +1/D (1-0,5n-2)) = 0,47

Sustituyendo en las ecuaciones 7.5, 7.6, obtenemos los siguientes valores:

Tensión máxima de paso existente calculada, Es = 290 V

Tensión máxima de contacto existente calculada, Em = 426 V

Para llegar a estos valores hemos tenido que calcular antes Ig, Intensidad que circula
por la red de tierras, que se define como la parte de la corriente de defecto a tierra que
pasa al terreno a través de la red de tierras y provoca la elevación de potencial en la
misma.

Página 7.11
Subestación 132 / 20 kV. 2x30 MVA. Capítulo 7. Diseño del sistema de puesta a tierra

Como ya se ha comentado, según la Instrucción MIE-RAT 13, se entiende por corriente

de defecto a tierra, If, aquella que, en caso de un solo punto de defecto a tierra, se deriva
por el citado punto desde el circuito averiado a tierra.
Para este caso, se tiene que el valor de la intensidad de defecto a tierra será la suma de
las corrientes homopolares aportadas por las líneas de 132 kV que acometen a la
subestación, If = 3I01+3I02 = 8,2 kA. Con el coeficiente de mayoración, la corriente de
defecto a tierra será, If = 11,48 kA.

Para determinar la corriente de puesta a tierra, Ig, se considera la subestación dentro de

una superficie cerrada y se realiza la suma de las corrientes entrantes y salientes.

Como corrientes entrantes habrá que considerar las corrientes homopolares aportadas
por todas las líneas que concurren en la Subestación. Como corrientes salientes se
considerará, la corriente de puesta a tierra y las que circulan por los cables de tierra de
las líneas aéreas. 3I 0 = Ii + Is + Ig

La corriente que circula por los cables de tierra de las líneas aéreas durante el tiempo de
duración del defecto, se debe a dos motivos por inducción y por conducción. Ver figura
7.1.

Página 7.12
Subestación 132 / 20 kV. 2x30 MVA. Capítulo 7. Diseño del sistema de puesta a tierra

Figura 7.1.

Inducción

Se considera que cada cable de tierra extrae un porcentaje de la corriente de defecto

aportada por la línea correspondiente, debido a la inducción mutua que existe entre los
conductores de fase y el cable de tierra. La corriente inducida en el cable de tierra de
una línea aérea se determina combinando las Ecuaciones 7.7, 7.8, 7.9.
Zm
I i = 3 ⋅ 1,4 ⋅ ( I 01 + I 02 ) ⋅ (7.7)
Z0
Donde:
Ii = Corriente inducida.
3 ⋅ 1,4 ⋅ ( I 01 + I 02 ) = Corriente homopolar mayoradas de la líneas, 11,48 kA
Zm = Impedancia mutua entre los conductores de las fases y el cable de tierra.
Zo = Impedancia homopolar del cable de tierra.

Es común utilizar el factor P definido como factor de reducción de la corriente que

retorna por tierra. Siendo por tanto la que retorna por el cable de tierra (1-P). Este valor

Página 7.13
Subestación 132 / 20 kV. 2x30 MVA. Capítulo 7. Diseño del sistema de puesta a tierra

para las características dimensionales de los apoyos, vanos medios de la línea y el

conductor de tierra normalmente utilizado dentro del Grupo ENDESA, toma un valor de
P=0,86.
I i = 3 ⋅ 1,4 ⋅ ( I 01 + I 02 ) ⋅ (1 − P ) (7.8)

Zm
(1 − P ) = (7.9)
Z0

Sustituyendo en la Ecuación 7.8 obtenemos:

Ii = 1,61 kA

Conducción

Se considera con esta designación la corriente extraída por los cables de tierras
conectados a la malla y disipada por la puesta a tierra de los apoyos de las líneas. La
elevación de potencial de la red de tierra hace circular una corriente por el cable de
tierra de la línea, independientemente de que la línea esté en servicio o no, y su
magnitud queda determinada por el cociente entre la tensión y la impedancia que
presenta el cable de tierra.
Esta impedancia es denominada en la literatura técnica “impedancia en cadena” por la
estructura del circuito que la da origen, el cual está compuesto por la sucesión de las
impedancias de cada vano de cable de tierra entre las que se derivan las resistencias de
puesta a tierra de los apoyos.
La impedancia en cadena de una línea aérea se determina según la Ecuación 7.10
aproximada, la cual supone todos los vanos iguales y las resistencias de puesta a tierra
de los apoyos del mismo valor.

4
Z s = 0,5 ⋅ Z h + 0,25 ⋅ Z h + Z h ⋅ Ra (7.10)

Donde:

Página 7.14
Subestación 132 / 20 kV. 2x30 MVA. Capítulo 7. Diseño del sistema de puesta a tierra

Zh, Impedancia homopolar del cable de tierra, correspondiente a un vano de la

línea, 0,37 .
Ra, Resistencia de puesta a tierra de cada apoyo, 15 .

Sustituyendo: Zs = 2,52

La corriente que circula por los cables de tierra por conducción es 3*1,4*(Io1+Io2)-Ii=
9,87 kA.

Calculo de la Corriente a través de la resistencia de puesta a tierra, Ig.

Para determinar el valor de Ig, se necesita conocer Rg, la resistencia de la puesta a

tierra de la red de tierra vamos a calcularla, partiendo de estos de datos de partida:
Número de conductores
En sentido longitudinal 12
En sentido transversal 18
Longitud conductores de malla L= 1650 m
Area cubierta por la malla A= 3150 m2

Según MIE RAT – 13 la Rg se obtiene con según la Ecuación 7.11:

p p
Rg = + (7.11)
4⋅r L

A
Donde r = = 33,67
Π
Sustituyendo: Rg = 0,42

La resistencia total de la puesta a tierra, Re, se calcula mediante la disposición el

paralelo de la impedancia de cadena del conductor de tierra, Zs y la resistencia de la red
de tierra a construir, Rg.
1 1 1
= + (7.12)
Re Rg Z s

Página 7.15
Subestación 132 / 20 kV. 2x30 MVA. Capítulo 7. Diseño del sistema de puesta a tierra

Calculando obtenemos que la Resistencia Total de la P.A.T. es Re = 0,36

Elevación del potencial del electrodo de de puesta a tierra es:
Ee=Re*[3*1,4*(Io1+Io2)-Ii]= 0,36 *9.870 A = 3591 V
Luego la Corriente a través de la resistencia de puesta a tierra, se calcula según la
Ecuación 7.13:
Ee
Ig = (7.13)
Rg

Sustituyendo obtenemos: Ig = 8450 A.

Con la Ig ya tenemos los valores de las tensiones de paso y de contacto existentes.
Y vemos que cumple el criterio de aceptación.

Tensión máxima de paso calculada Es=p*Ks*Ki*Ig/L = 290 V

Tensión máxima de contacto calculada Em=p*Km*Ki*Ig/L = 426 V

CONCLUSIONES Interior Exterior

Tensión de paso calculada Es 290 290
Tensión paso admisible Vpa 18677 1872

Tensión de contacto calculada Em 426 426

Tensión de contacto admisible Vca 575 155

Criterio de aceptación Es<Upa Em<Uca

Página 7.16
