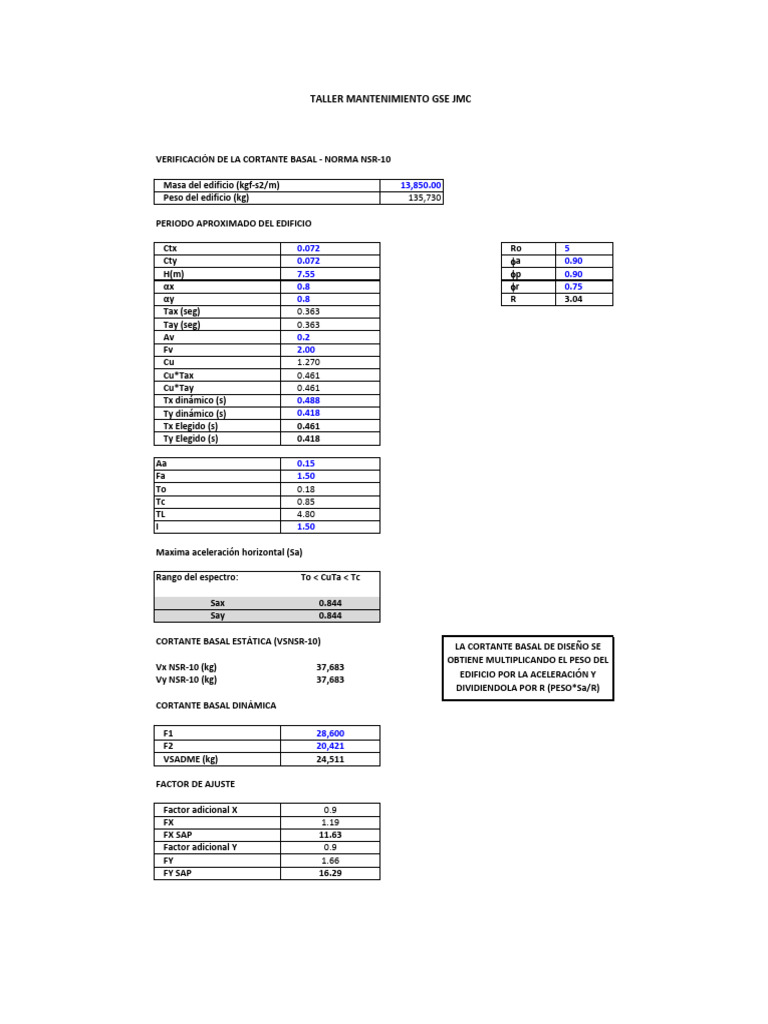

TALLER MANTENIMIENTO GSE JMC

VERIFICACIÓN DE LA CORTANTE BASAL - NORMA NSR-10

Masa del edificio (kgf-s2/m) 13,850.00


Peso del edificio (kg) 135,730

PERIODO APROXIMADO DEL EDIFICIO

Ctx 0.072 Ro 5
Cty 0.072 fa 0.90
H(m) 7.55 fp 0.90
αx 0.8 fr 0.75
αy 0.8 R 3.04
Tax (seg) 0.363
Tay (seg) 0.363
Av 0.2
Fv 2.00
Cu 1.270
Cu*Tax 0.461
Cu*Tay 0.461
Tx dinámico (s) 0.488
Ty dinámico (s) 0.418
Tx Elegido (s) 0.461
Ty Elegido (s) 0.418

Aa 0.15
Fa 1.50
To 0.18
Tc 0.85
TL 4.80
I 1.50

Maxima aceleración horizontal (Sa)

Rango del espectro: To < CuTa < Tc

Sax 0.844
Say 0.844

CORTANTE BASAL ESTÁTICA (VSNSR-10) LA CORTANTE BASAL DE DISEÑO SE


OBTIENE MULTIPLICANDO EL PESO DEL
Vx NSR-10 (kg) 37,683
EDIFICIO POR LA ACELERACIÓN Y
Vy NSR-10 (kg) 37,683
DIVIDIENDOLA POR R (PESO*Sa/R)
CORTANTE BASAL DINÁMICA

F1 28,600
F2 20,421
VSADME (kg) 24,511

FACTOR DE AJUSTE

Factor adicional X 0.9


FX 1.19
FX SAP 11.63
Factor adicional Y 0.9
FY 1.66
FY SAP 16.29
TALLER MANTENIMIENTO GSE JMC

VERIFICACIÓN DE LA CORTANTE BASAL CASO DERIVAS UMBRAL- NORMA NSR-10

Masa del edificio (kgf-s2/m) 13,850.00


Peso del edificio (kg) 135,730

PERIODO APROXIMADO DEL EDIFICIO

Ctx 0.072 Ro 5
Cty 0.072 fa 0.90
H(m) 7.55 fp 0.90
αx 0.8 fr 0.75
αy 0.8 R 3.04
Tax (seg) 0.363
Tay (seg) 0.363
Ad 0.06
Av 0.2
Fv 2.00
Cu 1.270
Cu*Tax 0.461
Cu*Tay 0.461
Tx dinámico (s) 0.488
Ty dinámico (s) 0.418
Tx Elegido (s) 0.461
Ty Elegido (s) 0.418
I 1.00

Maxima aceleración horizontal (Sa)

Rango del espectro: 0.25<T<Tcd

Sax 0.180
Say 0.180

CORTANTE BASAL ESTÁTICA (VSNSR-10) LA CORTANTE BASAL DE DISEÑO SE


OBTIENE MULTIPLICANDO EL PESO DEL
VSNR-10x (kg) 8,037
EDIFICIO POR LA ACELERACIÓN Y
VSNR-10y (kg) 8,037
DIVIDIENDOLA POR R (PESO*Sa/R)
CORTANTE BASAL DINÁMICA

F1 5,954
F2 3,820
VSADME (kg) 4,887

FACTOR DE AJUSTE

Factor adicional X 0.9


FX 1.21
FX SAP 11.92
Factor adicional Y 0.9
FY 1.89
FY SAP 18.57
