Km.15½ vía a Daule y Av.

Rosavín • Parque Industrial Pascuales


1700 Ecuacable (328232) / PBX: (593-4) 3728690
Guayaquil- Ecuador
Conductores Eléctricos

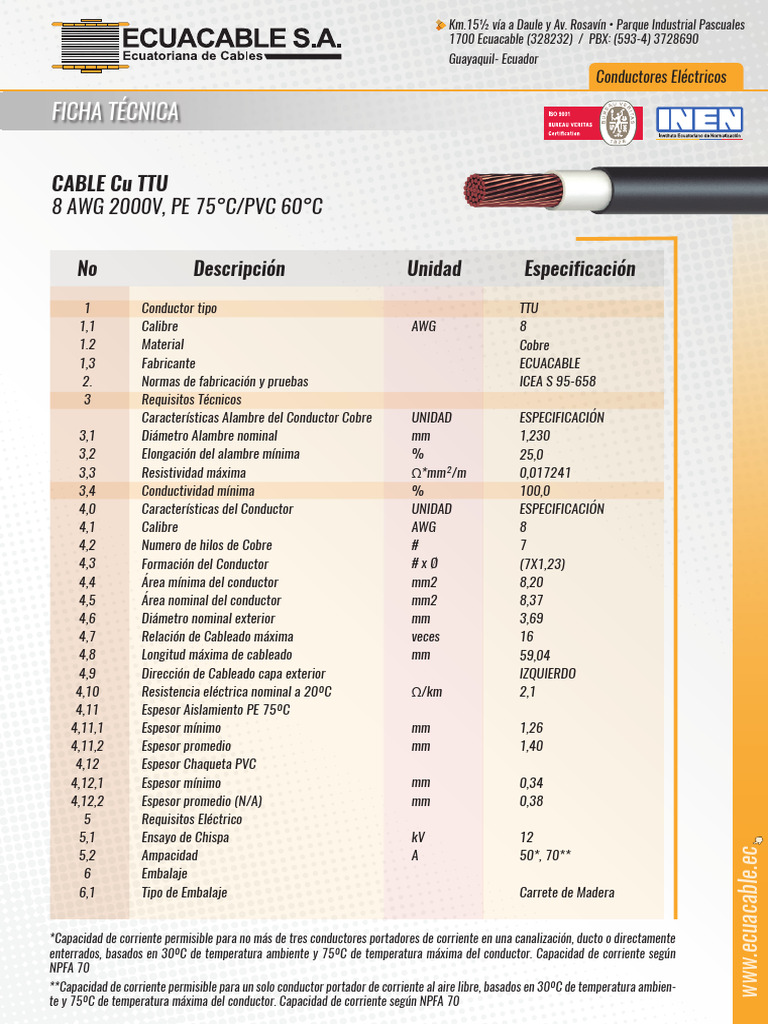

FICHA TÉCNICA

CABLE Cu TTU
8 AWG 2000V, PE 75°C/PVC 60°C

No Descripción Unidad Especificación


1 Conductor tipo TTU
1,1 Calibre AWG 8
1.2 Material Cobre
1,3 Fabricante ECUACABLE
2. Normas de fabricación y pruebas ICEA S 95-658
3 Requisitos Técnicos
Características Alambre del Conductor Cobre UNIDAD ESPECIFICACIÓN
3,1 Diámetro Alambre nominal mm 1,230
3,2 Elongación del alambre mínima % 25,0
3,3 Resistividad máxima Ω*mm²/m 0,017241
3,4 Conductividad mínima % 100,0
4,0 Características del Conductor UNIDAD ESPECIFICACIÓN
4,1 Calibre AWG 8
4,2 Numero de hilos de Cobre # 7
4,3 Formación del Conductor #xØ (7X1,23)
4,4 Área mínima del conductor mm2 8,20
4,5 Área nominal del conductor mm2 8,37
4,6 Diámetro nominal exterior mm 3,69
4,7 Relación de Cableado máxima veces 16
4,8 Longitud máxima de cableado mm 59,04
4,9 Dirección de Cableado capa exterior IZQUIERDO
4,10 Resistencia eléctrica nominal a 20ºC Ω/km 2,1
4,11 Espesor Aislamiento PE 75ºC
4,11,1 Espesor mínimo mm 1,26
4,11,2 Espesor promedio mm 1,40
4,12 Espesor Chaqueta PVC
4,12,1 Espesor mínimo mm 0,34
4,12,2 Espesor promedio (N/A) mm 0,38
5 Requisitos Eléctrico
5,1 Ensayo de Chispa kV 12
5,2 Ampacidad A 50*, 70**
www.ecuacable.ec

6 Embalaje
6,1 Tipo de Embalaje Carrete de Madera

*Capacidad de corriente permisible para no más de tres conductores portadores de corriente en una canalización, ducto o directamente
enterrados, basados en 30ºC de temperatura ambiente y 75ºC de temperatura máxima del conductor. Capacidad de corriente según
NPFA 70
**Capacidad de corriente permisible para un solo conductor portador de corriente al aire libre, basados en 30ºC de temperatura ambien-
te y 75ºC de temperatura máxima del conductor. Capacidad de corriente según NPFA 70
