PAVIMENTACIONDE LA CALLE PRINCIPAL DE LACOMUNIDAD CAMPESINA
CCACHONA DEL DISTRITO DE SANTIAGO - PROVINCIA CUSCO – REGION CUSCO

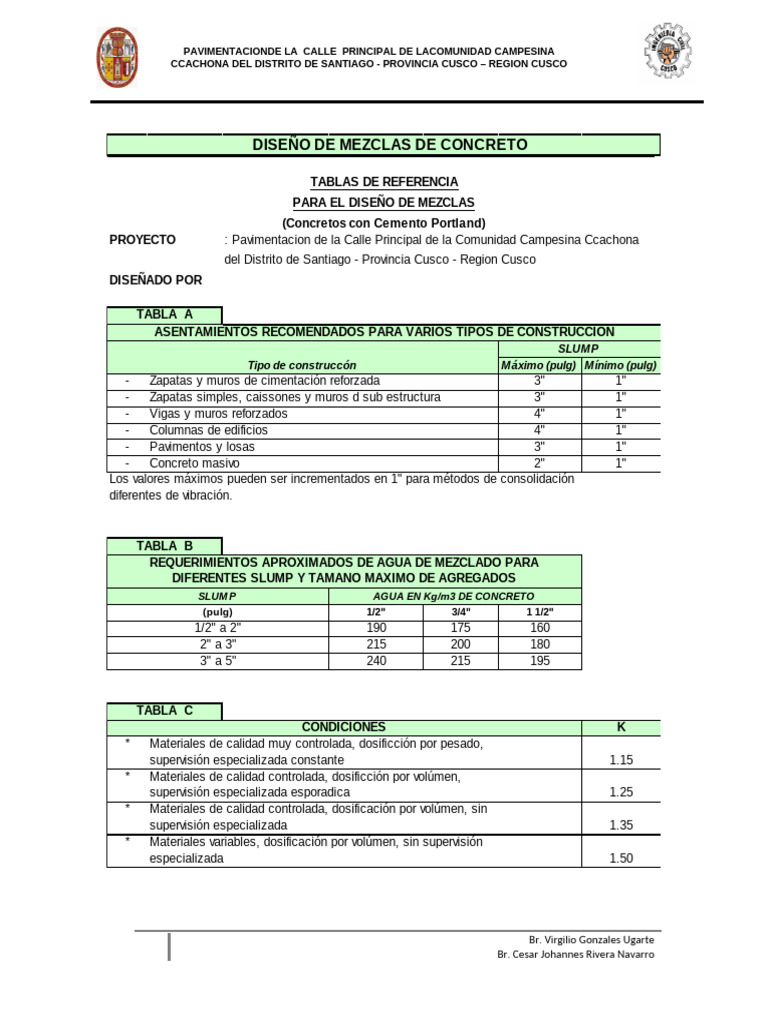

DISEÑO DE MEZCLAS DE CONCRETO
TABLAS DE REFERENCIA
PARA EL DISEÑO DE MEZCLAS
(Concretos con Cemento Portland)
PROYECTO : Pavimentacion de la Calle Principal de la Comunidad Campesina Ccachona
del Distrito de Santiago - Provincia Cusco - Region Cusco
DISEÑADO POR
TABLA A
ASENTAMIENTOS RECOMENDADOS PARA VARIOS TIPOS DE CONSTRUCCION
SLUMP
Tipo de construccón Máximo (pulg) Mínimo (pulg)
- Zapatas y muros de cimentación reforzada 3" 1"
- Zapatas simples, caissones y muros d sub estructura 3" 1"
- Vigas y muros reforzados 4" 1"
- Columnas de edificios 4" 1"
- Pavimentos y losas 3" 1"
- Concreto masivo 2" 1"
Los valores máximos pueden ser incrementados en 1" para métodos de consolidación
diferentes de vibración.
TABLA B
REQUERIMIENTOS APROXIMADOS DE AGUA DE MEZCLADO PARA
DIFERENTES SLUMP Y TAMAÑO MAXIMO DE AGREGADOS
SLUM P AGUA EN Kg/m3 DE CONCRETO
(pulg) 1/2" 3/4" 1 1/2"
1/2" a 2" 190 175 160
2" a 3" 215 200 180
3" a 5" 240 215 195
TABLA C
CONDICIONES K
* Materiales de calidad muy controlada, dosificción por pesado,
supervisión especializada constante 1.15
* Materiales de calidad controlada, dosificción por volúmen,
supervisión especializada esporadica 1.25
* Materiales de calidad controlada, dosificación por volúmen, sin
supervisión especializada 1.35
* Materiales variables, dosificación por volúmen, sin supervisión
especializada 1.50
Br. Virgilio Gonzales Ugarte
Br. Cesar Johannes Rivera Navarro
PAVIMENTACIONDE LA CALLE PRINCIPAL DE LACOMUNIDAD CAMPESINA
CCACHONA DEL DISTRITO DE SANTIAGO - PROVINCIA CUSCO – REGION CUSCO
TABLA D
f'c = RELACION AGUA CEMENTO (en peso)
Kg/cm2 sin aire incorporado con aire incorporado
140 0.80 0.71
175 0.67 0.54
210 0.58 0.46
245 0.51 0.40
280 0.44 0.35
315 0.38 requiere otros métodos de estimación
TABLA E
VOLUMEN DE AGREGADO GRUESO SECO COMPACTO
POR UNIDAD DE VOLUMEN DE CONCRETO (en m3)
Tamaño Máximo
del Agregado Módulo de Fineza de la Arena
(pulg) 2.40 2.60 2.80 3.00
1/2" 0.59 0.57 0.55 0.53
3/4" 0.66 0.64 0.62 0.60
1" 0.71 0.69 0.67 0.65
1 1/2" 0.76 0.74 0.72 0.70
TABLA F
ESTIMACION DEL PESO DEL CONCRETO EN KG/M3
Tamaño máximo del Peso del concreto en Kg/m3
Agregado Concreto sin aire Concreto con aire
(pulg) incorporado incorporado
1/2" 2315 2235
3/4" 2355 2280
1" 2375 2315
1 1/2" 2420 2355
Br. Virgilio Gonzales Ugarte
Br. Cesar Johannes Rivera Navarro
PAVIMENTACIONDE LA CALLE PRINCIPAL DE LACOMUNIDAD CAMPESINA
CCACHONA DEL DISTRITO DE SANTIAGO - PROVINCIA CUSCO – REGION CUSCO
DISEÑO DE MEZCLAS
METODO - CAPECO
f'c = 210 Kg/cm2
PROYECTO : Construccion de pistas y veredas en la calle Tupac Amaru del Centro
Poblado QQUEA - Distrito de San Pedro
DISEÑADO POR
CALIDAD DE LOS MATERIALES
CEMENTO PORTLAND TIPO I
PESO ESPECIFICO 3150 Kg/m3
PESO UNITARIO 1500.87 Kg/m3
DATOS DEL AGREGADO FINO
MODULO DE FINEZA 2.683
CONTENIDO DE HUMEDAD 2.42 %
ABSORCION 1.884 %
PESO UNITARIO 1747 Kg/m3
DATOS DEL AGREGADO GRUESO
PESO UNITARIO SECO Y COMPACTO 1742 Kg/m3
CONTENIDO DE HUMEDAD 0.34 %
ABSORCION 1.507 %
PESO UNITARIO 1645 Kg/m3
DATOS DE DISEÑO
RESISTENCIA A LA COMPRESION f 'c = 210 Kg/cm2
TAMAÑO MAXIMO DEL AGREGADO 3/4"
TIPO DE CONTROL EN OBRA M ateriales de calidad controlada, dosificción por volúmen,
Br. Virgilio Gonzales Ugarte
Br. Cesar Johannes Rivera Navarro
PAVIMENTACIONDE LA CALLE PRINCIPAL DE LACOMUNIDAD CAMPESINA
CCACHONA DEL DISTRITO DE SANTIAGO - PROVINCIA CUSCO – REGION CUSCO
CALCULO
DISEÑO DE MEZCLAS - METODO DEL CAPECO
RESISTENCIA PROMEDIO REQUERIDA K= 1.25
f'cr= K * f'c f'cr= 263 Kg/m2
SLUMP O ASENTAMIENTO 3"
AGUA DE MEZCLADO 190 Kg/m3
1,- RELACION AGUA CEMENTO A/C
(Tabla D) f'cr= 263 Kg/m2 sin aire incorporado
f'cr= A/C
245 0.51
280 0.44
para ...........
263 0.47
A/C = 0.47
2.- CONTENIDO DE CEMENTO
Cemento = 190 Kg/m3 = 400.84 Kg/m3
0.47 9.43 bolsas
3.- CONTENIDO DE AGREGADO GRUESO
(Tabla E)
VOLUMEN DE AGREGADO GRUESO SECO COMPACTO 0.63 m3
AGREGADO GRUESO = 987.714 Kg
4.- CONTENIDO DE AGREGADO FINO
(Tabla F)
ESTIMACION DEL PESO DEL CONCRETO 2355 Kg/m3
sin aire incorporado
AGREGADO FINO = 776.44 Kg
Br. Virgilio Gonzales Ugarte
Br. Cesar Johannes Rivera Navarro
PAVIMENTACIONDE LA CALLE PRINCIPAL DE LACOMUNIDAD CAMPESINA
CCACHONA DEL DISTRITO DE SANTIAGO - PROVINCIA CUSCO – REGION CUSCO
5.- AJUSTE POR HUMEDAD DEL PESO DE LOS AGREGADOS
AGREGADO GRUESO = 991.07 Kg
AGREGADO FINO = 795.23 Kg
AGUA DE MEZCLA NETA
Agua en el agregado grueso = -11.53 Kg
Agua en el agregado fino = 4.16 Kg
AGUA DE MEZCLA NETA = 197.36 litros
6.- DOSIFICACION EN PESO RESULTANTE POR M3
CEMENTO = 400.84 Kg 9.43 bolsas
AGUA DE MEZCLADO = 197.36 litros 20.9 Litros/bolsa
AGREGADO GRUESO = 991.07 Kg
AGREGADO FINO = 795.23 Kg
7.- DOSIFICACION EN VOLUMEN
CEMENTO = 0.267 m3
AGREGADO GRUESO = 0.602 m3
AGREGADO FINO = 0.455 m3
AGUA DE MEZCLADO = 0.197 m3
8.- PROPORCION Cemento : Grava : Arena : Agua
CEMENTO = 1.0
AGREGADO GRUESO = 2.3
AGREGADO FINO = 1.7
AGUA DE MEZCLADO = 0.7
Br. Virgilio Gonzales Ugarte
Br. Cesar Johannes Rivera Navarro
PAVIMENTACIONDE LA CALLE PRINCIPAL DE LACOMUNIDAD CAMPESINA
CCACHONA DEL DISTRITO DE SANTIAGO - PROVINCIA CUSCO – REGION CUSCO
DISEÑO DE MEZCLAS
METODO - CAPECO
f'c = 175 Kg/cm2
PROYECTO : Construccion de pistas y veredas en la calle Tupac Amaru del Centro
Poblado QQUEA - Distrito de San Pedro
DISEÑADO POR
CALIDAD DE LOS MATERIALES
CEMENTO PORTLAND TIPO I
PESO ESPECIFICO 3150 Kg/m3
PESO UNITARIO 1500.87 Kg/m3
DATOS DEL AGREGADO FINO
MODULO DE FINEZA 2.683
CONTENIDO DE HUMEDAD 2.42 %
ABSORCION 1.884 %
PESO UNITARIO 1747 Kg/m3
DATOS DEL AGREGADO GRUESO
PESO UNITARIO SECO Y COMPACTO 1742 Kg/m3
CONTENIDO DE HUMEDAD 0.34 %
ABSORCION 1.507 %
PESO UNITARIO 1645 Kg/m3
DATOS DE DISEÑO
RESISTENCIA A LA COMPRESION f 'c = 175 Kg/cm2
TAMAÑO MAXIMO DEL AGREGADO 3/4"
TIPO DE CONTROL EN OBRA M ateriales de calidad controlada, dosificción por volúmen,
Br. Virgilio Gonzales Ugarte
Br. Cesar Johannes Rivera Navarro
PAVIMENTACIONDE LA CALLE PRINCIPAL DE LACOMUNIDAD CAMPESINA
CCACHONA DEL DISTRITO DE SANTIAGO - PROVINCIA CUSCO – REGION CUSCO
CALCULO
DISEÑO DE MEZCLAS - METODO DEL CAPECO
RESISTENCIA PROMEDIO REQUERIDA K= 1.25
f'cr= K * f'c f'cr= 219 Kg/m2
SLUMP O ASENTAMIENTO 2"
AGUA DE MEZCLADO 190 Kg/m3
1,- RELACION AGUA CEMENTO A/C
(Tabla D) f'cr= 219 Kg/m2 sin aire incorporado
f'cr= A/C
210 0.58
245 0.51
para ...........
219 0.56
A/C = 0.56
2.- CONTENIDO DE CEMENTO
Cemento = 190 Kg/m3 = 338.08 Kg/m3
0.56 7.95 bolsas
3.- CONTENIDO DE AGREGADO GRUESO
(Tabla E)
VOLUMEN DE AGREGADO GRUESO SECO COMPACTO 0.63 m3
AGREGADO GRUESO = 987.714 Kg
4.- CONTENIDO DE AGREGADO FINO
(Tabla F)
ESTIMACION DEL PESO DEL CONCRETO 2355 Kg/m3
sin aire incorporado
AGREGADO FINO = 839.21 Kg
Br. Virgilio Gonzales Ugarte
Br. Cesar Johannes Rivera Navarro
PAVIMENTACIONDE LA CALLE PRINCIPAL DE LACOMUNIDAD CAMPESINA
CCACHONA DEL DISTRITO DE SANTIAGO - PROVINCIA CUSCO – REGION CUSCO
5.- AJUSTE POR HUMEDAD DEL PESO DE LOS AGREGADOS
AGREGADO GRUESO = 991.07 Kg
AGREGADO FINO = 859.52 Kg
AGUA DE MEZCLA NETA
Agua en el agregado grueso = -11.53 Kg
Agua en el agregado fino = 4.50 Kg
AGUA DE MEZCLA NETA = 197.03 Litros
6.- DOSIFICACION EN PESO RESULTANTE POR M3
CEMENTO = 338.08 Kg 7.95 bolsas
AGUA DE MEZCLADO = 197.03 litros 24.8 Litros/bolsa
AGREGADO GRUESO = 991.07 Kg
AGREGADO FINO = 859.52 Kg
7.- DOSIFICACION EN VOLUMEN
CEMENTO = 0.225 m3
AGREGADO GRUESO = 0.602 m3
AGREGADO FINO = 0.492 m3
AGUA DE MEZCLADO = 0.197 m3
9.- PROPORCION Cemento : Grava : Arena : Agua
CEMENTO = 1.0
AGREGADO GRUESO = 2.7
AGREGADO FINO = 2.2
AGUA DE MEZCLADO = 0.9
Br. Virgilio Gonzales Ugarte
Br. Cesar Johannes Rivera Navarro
