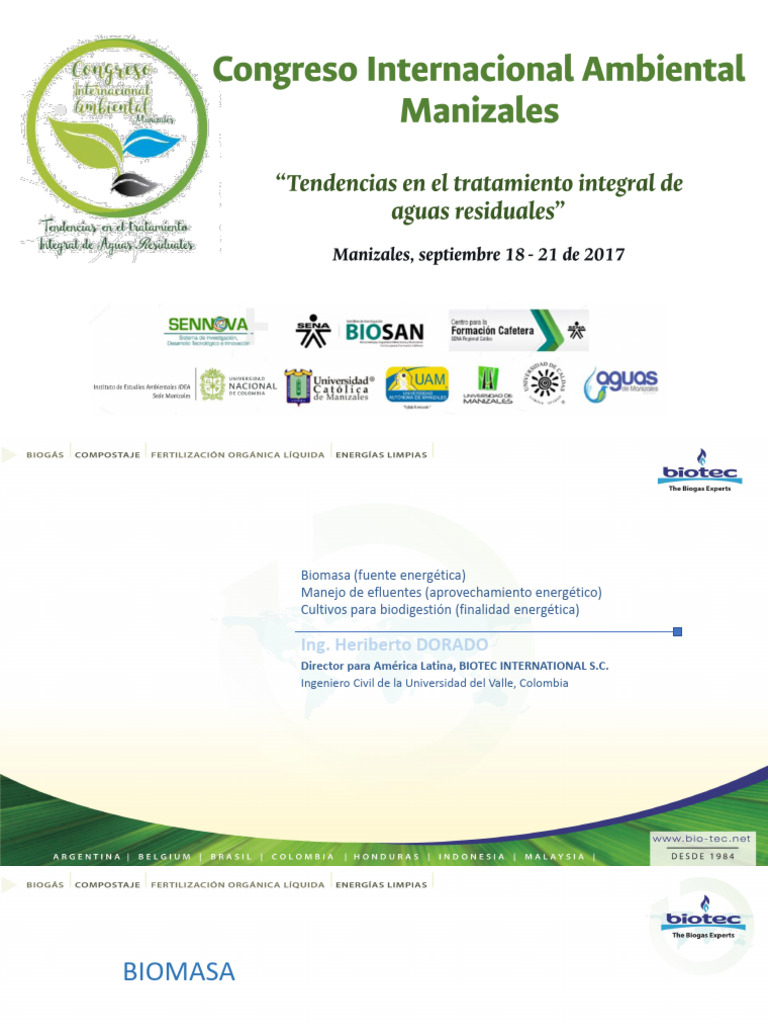

Biomasa (fuente energética)

Manejo de efluentes (aprovechamiento energético)

Cultivos para biodigestión (finalidad energética)

Ing. Heriberto DORADO

Director para América Latina, BIOTEC INTERNATIONAL S.C.
Ingeniero Civil de la Universidad del Valle, Colombia
 BIOMASA

( Toda materia orgánica que puede emplearse para obtener

energía
)
 EL CICLO DE LA CO2

BIOMASA –
PLANETA TIERRA
BIOMASA + CO2

BIOMASA + CO2

INDUSTRIA

Aguas residuales ANIMALES

CIUDADES / Residuos orgánicos
POBLADOS Estiércoles y Orinas

Aguas residuales
Basura

BIOMASA / CULTIVOS

FOTOSÍNTESIS FERTILIZACIÓN QUÍMICA

CO2 H2O
PROCESOS DE CONVERSIÓN DE LA BIOMASA

PRE-TRATAMIENTO CONVERSIÓN PRODUCTO (FUEL)

• Hidrólisis ESTERIFICACIÓN BIO-DIESEL

• Oxidación Alcalina
Húmeda
BIOLÓGICA • Fibra de Amoniaco FERMENTACIÓN BIO-ETANOL
• Ozonólisis
• Expansión de Calor/
Hidrotérmico DIGESTIÓN
ANAERÓBICA BIOGÁS

EXTRACCIÓN DE
BIOMASA MECÁNICA ACEITE/JUGOS

COMBUSTIÓN CALOR
• Secado
• Pirólisis Rápida
TÉRMICA • Peletización PIRÓLISIS FUEL/GAS
• Pirólisis Lenta
• Torrefacción
GASIFICACIÓN BIO-OIL
Aprovechamiento agrario y energético de
BIOMASA agrícola y agroindustrial
SECTORES: AGROINDUSTRIA OBJETIVO: Generar gas natural
ENERGÍA RENOVABLE renovable a partir de biomasa
(cultivos energéticos/residuos)

MATERIAS PRIMAS: EFLUENTES Y RESIDUOS

CULTIVOS FORRAJEROS

Riesgo:
Si bien la combustión de la biomasa es una vía tecnológica práctica y conocida de
aprovechamiento energético de la biomasa, tiene el inconveniente de volatilizar
el carbono y el Nitrógeno (emisiones atmosféricas), lo que impide su devolución a
los suelos y puede amenazar la sostenibilidad agrícola de las plantaciones y en
consecuencia la sostenibilidad del negocio.
 Sustitución del petróleo:
Gasolina: bioetanol
Diesel / Fuel-Oil: biodiesel

Sustitución del carbón: leña, biomasa seca

Sustitución del gas natural: Biogás

 CÓMO SE PRODUCE?

Bioetanol Bio-diesel Biogás Biomasa

= producción de alcohol por = proceso químico al aceite Fermentación de biomasa Fotosíntesis:
fermentación de una materia (vegetal o animal) (residuo o cultivo)
azucarada y destilación de este 6H2O+ 6CO2 → C6H12O6 + 6 O2
alcohol Aceite + metanol → Biodiesel + Aproximación:
glicerina C6H12O6 → 3CH4 + 3CO2 = motor del Planeta Tierra y en
consecuencia de la Humanidad
Subproducto = glicerina (10% de la
Conclusión: cantidad de biodiesel generada) La biomasa seca se utiliza
La mayor parte del biogás en el principalmente para combustión
• Materia prima con azúcares (jugo mundo se genera aún a base de directa para cocinar o para vapor o
de caña, almidones, …) residuos y efluentes, en forma agua caliente (con/sin
descentralizada. cogeneración). Se comercializa a
• Proceso fermentativo seguido por granel, en pacas o en pelets.
destilación
Fuentes más productivas de
Requiere energía para la destilación
biomasa
Subproducto: vinazas Para biodiesel: palma
Para bioetanol: caña
Para biogas: pastos y forrajes / caña / maíz
Para leña: eucalipto
Producción (TEP) por tipo de cultivo
Cultivo (sub)producto Producción (en Producción por Producción
su unidad subproducto Total
propia) (TEP/ha-año) (TEP/ha-año)
por ha-año
Leña (euca) Troncos y ramas 24 T MS 10 TEP 10 TEP
Palma Biodiesel 4T 4 4,5
CH4 de efluentes 300 m3 0,25
CH4 de raquis 34 m3 0,03
Fibra sobrante 0,8 T 0,22
Caña - Bioetanol 7.500 litros 4,5 9
bioetanol Bagazo sobrante 21 T 4
CH4 vinazas 650 m3 0,55
Caña – biogás CH4 4.500 m3 3,8 9,8
Bagazo 30 T 6
Pasto CH4 8.000 m3 7 7
BIOGÁS AGROINDUSTRIAL
METANIZACIÓN DE EFLUENTES AGROINDUSTRIALES
UN “BUSINESS AS USUAL”
Caña, 200.000 T/año

Gas natural

Bagazo
Leña
FERTI-IRRIGACIÓN
Min 1.100 ha
Vapor GAS
5.000 m3 CH4/día
Molino X300 días/año
CALDERA
= 1,5 M m3/año
Jugo

VINAZAS
650 m3/día Biodigestor EFLUENTE
DESTILERÍA BIOTEC (RAFAC)
POSTRATAMIENTO
TRATADO
RÍO
- 16 T DQO/día aerobio
5.000 m3
1 M US$

Lodo
200 m3/día x 150 d/año
ALCOHOL = 30.000 m3/año CARRO
TANQUE
50 m3/día
Min 1.100 ha
x 290 días/año =
14,5 M l/año

PLANTA DE
APLICACIÓN
CACHAZA COMPOST
CO-COMPOSTAJE 4.000 T/año
AGRICOLA
80 T/día x 150 d/año
1 a 2 ha – 1 M US$ 300 ha
 COMPARATIVOS DQO

Agua Residual DQO, ppm Referencia

min Prom Max 80 000
70 000
Doméstica 400 550 600 60 000
50 000
Lácteos 1.000 40 000

Café 70.000 Literaratura(pulpa mucilago) 30 000

20 000
Papel 7.000 8.500 10.000 Came Min y Max 10 000
0
Porcícola 5.000 7.500 10.000 Granjas de diferentes tamaños
Ganado Estabulado 8.000 15.000 20.000
Vinaza Caña (Col) 25.000 30.000 150.000 Sin concentrar
Extractora de palma 60.000 80.000 120.000 Biotec
Objetivos de estos proyectos de manejo
de efluentes agro-industriales:

• Reducir la contaminación (cumplir con las normas de descarga)

• Recuperar parte de la materia prima, arrastrada en los efluentes
• Generar fertilizante orgánico
• Generar energía (biogás → vapor, electricidad)
• Certificaciones (buenas prácticas)
FERTILIZACIÓN LÍQUIDA
Formas de aplicación
MONITOREADA
¨CERO¨ Contaminación, ausencia de descarga de efluentes
Disposición y valorización de lodos y efluentes
Macro-gotero
Sustitución de los fertilizantes químicos
Mejoramiento de los suelos
Incremento en los rendimientos

Aspersión
 Caso de éxito en Colombia (modelo RAC):
ACEITES MANUELITA ACEITES Y ENERGÍA
San Carlos de Guaroa, Meta

OBJETIVOS
Tratar los efluentes de una extractora de aceite de palma conjuntamente con los
efluentes de una planta de biodiesel.
Producir 6 millones de m3 de metano al año, lo que permite generar 16 toneladas
de vapor por hora + 1,4 MW de electricidad (para asegurar la autosuficiencia
energética de la planta de biodiesel).
Producir fertilizante orgánico líquido para las plantaciones de palma.
 Población e
industrias
beneficiadas
con electricidad
en zonas
alejadas/no
interconectadas
 USO DE LA TIERRA EN COLOMBIA (114 M ha) (Fuente: Ministerio de Agricultura)

OTROS 37 millones
10 M de hectáreas de
ha
potreros en Colombia
POTREROS
37 M ha (**)
Con 1 millón de hectáreas de
BOSQUES cultivos de pastos (King Grass o
60 M ha
equivalente) es posible reemplazar
AGRICULTURA TODO el gas natural de Colombia
7 M ha (*)
 BIOGÁS AGRÍCOLA

Obtenido a partir de cultivos de pastos y forrajes de alta productividad Distribución Gas y

GNV

Generación de
Pastos Caña Energía Eléctrica
BIODIGESTORES

Generación
Maíz Sorgo Energía térmica
Forrajero

Fertilización Orgánica
SUPERFICIE AGRÍCOLA REQUERIDA
PARA SUSTITUIR LOS COMBUSTIBLES
FÓSILES EN COLOMBIA

Demanda Superficie de
energética de cultivo
Colombia requerida Tipo de cultivo
TIPO DE COMBUSTIBLE (M TEP/año) (ha)

Gas 8,4 1.300.000 Pastos y forrajes

Petróleo 15,4 3.500.000 Caña y palma

Carbón 3,5 350.000 Leña

TOTAL 27,3 5.150.000

 POTENCIAL DEL BIOGÁS AGRÍCOLA EN COLOMBIA

Cultivos 10.000 40
1.3 millón ha millones Millones
1.000 PLANTAS DE m3 CH4 /año MWh / año
BIOGÁS
de 1.000 ha c/u

Consumo de gas natural fósil de Colombia: ± 10.000 millones de m3/año

(incluye gas domiciliario, GNV, sector industrial, refinería de Ecopetrol y generación eléctrica)
Área de cultivos de pastos y forrajes requerida para sustituir el gas natural fósil: 1’000.000 de hectáreas
Consumo de electricidad de Colombia: 65 millones de MWh/año
CULTIVOS ENERGÉTICOS (MATERIAL VEGETAL)
Pastos y forrajes - Caña

Una de las ventajas de los cultivos energéticos es que su precio no es función de

la demanda alimenticia sino del valor de la energía, cuya demanda es casi
infinita (sustitución del petróleo). Por esto tiene precio “piso”, lo que muy pocos
cultivos del mundo tienen.

A saber: un aumento de la extensión del cultivo no genera una disminución en

el valor del producto.
GENERACION DE BIOGÁS CON CULTIVOS DE PASTO

Fertilización
Química: 0
FERTILIZACIÓN ORGÁNICA SECA COMPOST
ANAEROBIO

CULTIVO PASTO BIOGÁS

PICADORA METANIZADOR
DE PASTO 200.000 T/año 9.6 M m3 CH4/año
(40.000 T MS/año) (DIGESTION SECA)
1.000 ha (=8.000 TEP/año)

RED URBANA FÁBRICA PLANTA ELÉCTRICA

4.2 MW

ELECTRICIDAD
33 M kWh/año
Alemania – pastos y ensilaje de maíz Alemania (Lúpulo, maíz y pasto) - 11
(Merzig - (550 m3 CH4/h) MW)
Alemania, Sistema de
“biodigestores-garajes”
para pastos
GRACIAS POR SU ATENCIÓN
