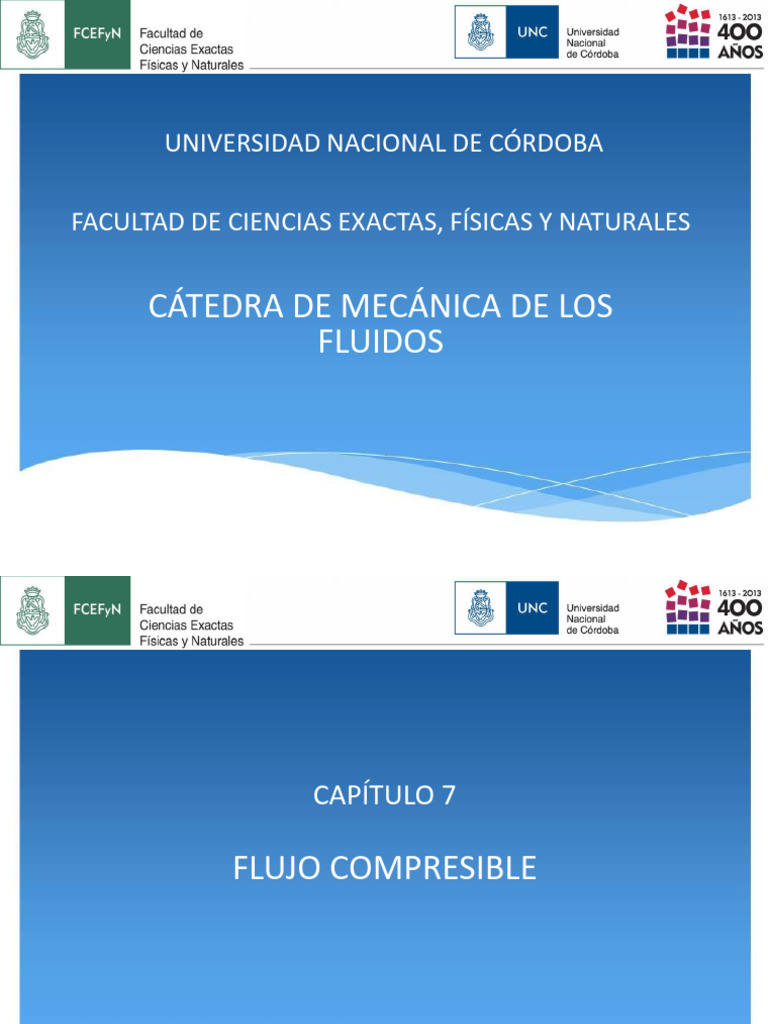

UNIVERSIDAD NACIONAL DE CÓRDOBA

FACULTAD DE CIENCIAS EXACTAS, FÍSICAS Y NATURALES

CÁTEDRA DE MECÁNICA DE LOS

FLUIDOS

AÑO 2019
 CAPÍTULO 7

FLUJO COMPRESIBLE

DOCENTE: Dr. Ing. Carlos Marcelo García

 CAPÍTULO 7

FLUJO INCOMPRENSIBLE
 CAPÍTULO 7

FLUJO COMPRESIBLE
FLUIDO COMPRESIBLE

FLUJO COMPRESIBLE
MODULO ELASTICO A LA COMPRESION
(Propiedad del fluido)
Es importante cuando existen cambios repentinos o grandes en la
presión. Un aumento de presión dp causará una disminución del
volumen -dV.
dp
K 
dV
V
para agua a 20 ºC, K = 2.2 Gpa. (Ver tabla C.2 apéndice “C”).

La fosa de Las Marianas tiene la mayor profundidad del planeta con

más de 11 000 m (dp = 0.11 Gpa) bajo el nivel del mar (dV/V=5%).

dp
dV 
V K
MODULO ELASTICO A LA COMPRESION
MODULO ELASTICO A LA COMPRESION

dp
K 
dV
V
FLUIDO COMPRESIBLE

FLUJO COMPRESIBLE
 Flujo compresible (ρ≠cte.)
• Propiedad del FLUJO (no del fluido)

• Como mencionamos anteriormente, en condiciones estáticas,

líquidos presentan cambios muy pequeños en su densidad a pesar de estar
sometidos a grandes presiones.  Fluido incompresible

En gases bajo ciertas condiciones, la densidad no puede considerarse

constante  Fluido compresible .

• Por otro lado en dinámica de los fluidos, los casos en los cuales la densidad puede
tratarse como constante involucran algo mas que la naturaleza del fluido.
 Flujo compresible (ρ≠cte.)
• Cuando en un problema las variaciones de densidad son insignificantes , los gases
y los líquidos se analizan de la misma manera.

• Los cambios de densidad son significativos en flujos de alta velocidad  en los

cuales ocurren grandes variaciones de presión  En gases, estos grandes cambios
de presión vienen acompañados por grandes cambios de densidad ρ y
temperatura T. ( La ecuación que vincula velocidades y presión es la ecuación de la
energía)

• Cual es el umbral de velocidad para definir las condiciones en las cuales los flujos
se consideran compresibles?
 Flujo compresible (ρ≠cte.)
• Cual es el umbral de velocidad para definir las condiciones en las cuales los flujos
se consideran compresibles?

V
M  Número de Mach
c

K
c

 Flujo compresible (ρ≠cte.)
V
M Número de Mach
c
UMBRALES:
• M < 0.3 Flujo prácticamente incompresible: en cualquier parte del flujo. Las
variaciones de densidad debidas al cambio de presión pueden ser despreciadas. El
gas, como fluido es compresible, pero a estas velocidades la densidad puede ser
considerada constante
• 0.3 < M < 1 Flujo compresible subsónico. No hay ondas de choque.
• M ~ 1 Flujo compresible transónico
• 1 < M < 3 Flujo compresible supersónico
• 3 < M Flujo compresible hipersónico

• Flujos externos (aviación) o Flujos internos (boquillas, difusores, etc.)

 Flujo compresible (ρ≠cte.)
V
M Número de Mach
c
• M < 0.3 Prácticamente incompresible: en cualquier parte del flujo. Las variaciones
de densidad debidas al cambio de presión pueden ser despreciadas. El gas, com es
compresible pero la densidad puede ser considerada constante

• La velocidad del sonido en el aire (a una temperatura de 20 °C) es de 343,2 m/s.=

1235,5 km/h.
M = 0,3  V = 102 m/s = 367 km/h

• Según información disponible, el récord de velocidad del viento más rápido jamás
registrado en nuestro planeta es de 372 kilómetros por hora (231 millas por hora),
alcanzado en el Monte Washington de New Hampshire (Estados Unidos) allá por
1934.
 Flujo compresible (ρ≠cte.)
V
M  Número de Mach
c
• La velocidad del sonido en el aire (a una temperatura
• de 20 °C) es de 343,2 m/s.= 1235,5 km/h.
M = 0,3  V = 102 m/s = 367 km/h
 Flujo compresible (ρ≠cte.)
V
M  Número de Mach
c
• La velocidad del sonido en el aire (a una temperatura
• de 20 °C) es de 343,2 m/s.= 1235,5 km/h.
M = 0,3  V = 102 m/s = 367 km/h

Máximo histórico = 370 km/h en 1934

En Febrero 2019
171 MPH = 275 km/h
132 MPH = 212 km/h
 Flujo compresible (ρ≠cte.)
V
M  Número de Mach
c
• La velocidad del sonido en el aire (a una temperatura
• de 20 °C) es de 343,2 m/s.= 1235,5 km/h.
M = 0,3  V = 102 m/s = 367 km/h

SFC

Verde
60 km/h
 Flujo compresible (ρ≠cte.)
V
M  Número de Mach
c
• La velocidad del sonido en el aire (a una temperatura
• de 20 °C) es de 343,2 m/s.= 1235,5 km/h.
M = 0,3  V = 102 m/s = 367 km/h

500 hPa

(5250 msnm)

rojo
150 km/h
 Flujo compresible (ρ≠cte.)
V
M  Número de Mach
c
• La velocidad del sonido en el aire (a una temperatura
• de 20 °C) es de 343,2 m/s.= 1235,5 km/h.
M = 0,3  V = 102 m/s = 367 km/h

10 hPa
10250 m.snm

rosa
200 km/h

Max. Escala
355km/h
 Flujo compresible (ρ≠cte.)
• M < 0.3 Prácticamente incompresible: en cualquier parte del flujo. Las variaciones
de densidad debidas al cambio de presión pueden ser despreciadas. El gas, como
fluido es compresible, pero su flujo puede ser considerado como incompresible
(densidad constante)
 Flujo compresible (ρ≠cte.)
• M < 0.3 Prácticamente incompresible: en cualquier parte del flujo. Las variaciones
de densidad debidas al cambio de presión pueden ser despreciadas. El gas, como
fluido es compresible, pero su flujo puede ser considerado como incompresible
(densidad constante)
 Flujo compresible (ρ≠cte.)

V
M  Número de Mach
c
• M < 0.3 Prácticamente incompresible: en cualquier parte del flujo. En flujos
alrededor de cuerpos sumergidos las ecuaciones para aerodinamica de bajas
velocidades son las mismas que para hidrodinamica.
 Flujo compresible (ρ≠cte.)
V
M Número de Mach
c
UMBRALES:
• M < 0.3 Flujo prácticamente incompresible: en cualquier parte del flujo. Las
variaciones de densidad debidas al cambio de presión pueden ser despreciadas. El
gas, como fluido es compresible, pero a estas velocidades la densidad puede ser
considerada constante
• 0.3 < M < 1 Flujo compresible subsónico. No hay ondas de choque.
• M ~ 1 Flujo compresible transónico
• 1 < M < 3 Flujo compresible supersónico
• 3 < M Flujo compresible hipersónico

• Flujos externos (aviación) o Flujos internos (boquillas, difusores, etc.)

 Flujo subsónicos y supersónicos
V
M  0
c

V
M  1
c

V Ondas de choque
M  1
c
 Flujo compresible (ρ≠cte.)
V
M  Número de Mach
c
FLUJOS COMPRESIBLES

La velocidad del sonido en el aire (a una temperatura de 20 °C) es de

343,2 m/s.= 1235,5 km/h.
 Flujo compresible (ρ≠cte.)
V
M  Número de Mach
c
FLUJOS COMPRESIBLES

La velocidad del sonido en el aire (a una temperatura de 20 °C) es de

343,2 m/s.= 1235,5 km/h.

Flujos de gases y vapor en tuberias

 Caracterización de Flujos compresibles (ρ≠cte.)
Ecuaciones básicas para análisis integral (3D)

I) Continuidad 
   dV  SC  V  dA  0
t VC

II) Conservación de la cantidad de movimiento

Para cada componente 

   u dV  SC  u V  dA   Fext
t VC x

III) Primera y segunda ley de la termodinámica

1º) Q  W  u
2 Q
2º) 1 t
 S 2  S1

m P
P.V  m.R.T  
IV) Ecuación de estado V m.T
V) Ecuaciones complementarias para gases ideales
T2 P
h2  h1  Cp(T2  T1 ) S 2  S1  Cp ln  R ln 2
T1 P1
 Flujo compresible (ρ≠cte.)
Incógnitas
• Las ocho incógnitas del problema son:
• Presión P
• 3 componentes del vector velocidad (u,v,w)
• Densidad ρ
• Temperatura T
• Entalpía h
• Entropía s

Parámetros
• Viscosidad μ
• Constante de los gases R

Se tiene un sistema de ecuaciones acoplado

 Repaso: Flujo incompresible (ρ=cte.)
A modo de introducción, se analiza un flujo incompresible para poder desarrollar
una comparación entre éste y el flujo compresible.

Ecuaciones básicas (3D) en forma diferencial e integral (en este ultimo caso asumir
densidad = constante)
du dv dw 
I) Continuidad  
dx dy dz
0    dV  SC  V  dA  0
t VC

II) Conservación de la cantidad de movimiento

1  
a)  ( p  h)   2 u 
du
   Vx dV  SC  Vx V  dA   Fext
t VC x
 x dt
1  dv 
b) 
 y
( p  h)   2 v 
dt    Vy dV  SC  Vy V  dA   Fext
t VC y

1  dw
c)  ( p  h)   2 w  
 z dt    Vz dV  SC  Vz V  dA   Fext
t VC z
 Flujo incompresible (ρ=cte.)
Incógnitas
Las cuatro incógnitas del problema son:
• Presión P
• 3 componentes del vector velocidad (u,v,w)

Parámetros (constantes)
• Viscosidad μ
• Densidad ρ

Las cuatro ecuaciones están desacopladas, es decir, constituyen un sistema de

cuatro ecuaciones con cuatro incógnitas.
 Ejemplos de Flujo compresible
Caso 1: LINEAS DE FANNO
Se tiene un flujo con las siguientes
características:
• Adiabático
• No hay trabajo realizado por el sistema
• Compresible
• Permanente
• Sección transversal constante
• Se permite efecto no isoentrópico de la
fricción
• Unidireccional
• Horizontal (efectos gravitatorios
despreciables)
 Ejemplos
Resolución

1) Ecuación de continuidad
 Ejemplos
2) Conservación de la cantidad de movimiento
 Ejemplos
3) Primera ley de la termodinámica
 Ejemplos
3) Primera ley de la termodinámica (cont.)
 Ejemplos
4) Segunda ley de la termodinámica

5) Ecuación de estado (gas ideal)

 P.V  m.R.T  P   .R.T (5)

 h2  h1  Cp (T2  T1 ) (6)
 Ejemplos
Si todas las propiedades del flujo son conocidas en 1, se tienen entonces siete
incógnitas en la sección 2:
• ρ2
• V2
• RX
• P2
• h2
• S2
• T2

Se tienen entonces seis ecuaciones con siete incógnitas. De esta manera, existen
infinito número de casos posibles.
 Ejemplos
El problema se resuelve de la siguiente manera: se fijan distintos valores de T2 se
podría fijar también V2) para los cuales se pueden determinar los valores de las
distintas variables y de RX. Esto es:

• Se fija un valor de T2

De se determina h2

De se calcula V2

De se obtiene ρ2

De P   .R.T (5)
puedo calcular P2

De se determina S2

Finalmente, de se obtiene RX
 Ejemplos
LINEAS DE FANNO: De la situación planteada se puede realizar el siguiente análisis:
V
M  Número de Mach
c
K dp
c  kRT  (Velocidad del sonido en el medio)
 d

 .dp (Módulo de compresibilidad)

K
d

Número de Mach: relación entre la velocidad del flujo y la velocidad del sonido
• Flujos supersónicos (M>1): si entropía S ↑ entonces temperatura T ↑
• Flujos subsónicos (M<1): si entropía S ↑ entonces temperatura T ↓
 Ejemplos
Caso 2: LINEAS DE RAYLEIGH
Se tiene un flujo con las siguientes
características:
• SE PERMITE TRANSFERENCIA DE
CALOR
• No hay trabajo realizado por el sistema
• Compresible
• Permanente
• Sección transversal constante
• SE EXCLUYE efecto no isoentrópico de
la fricción
• Unidireccional
• Horizontal (efectos gravitatorios
despreciables)
Diferencias entre el comportamiento hidrodinámico
de flujos subsónicos y supersónicos
A). Efecto de variación del área de flujo en flujos isoentrópicos
Se adopta un flujo con las siguientes características:
• Flujo permanente
• Flujo uniforme en cada sección
• No existe fricción
1) Continuidad
2) Cantidad de movimiento

Siendo dRX la fuerza aplicada en las paredes del tubo, y trabajando con la presión
media entre las secciones (P + dP/2), luego de efectuar una serie de pasos
algebraicos, llegamos a la siguiente expresión:

• Para flujos subsónicos 

• Para flujos supersónicos 

A partir de los resultados del análisis anterior, se puede elaborar la siguiente síntesis:
