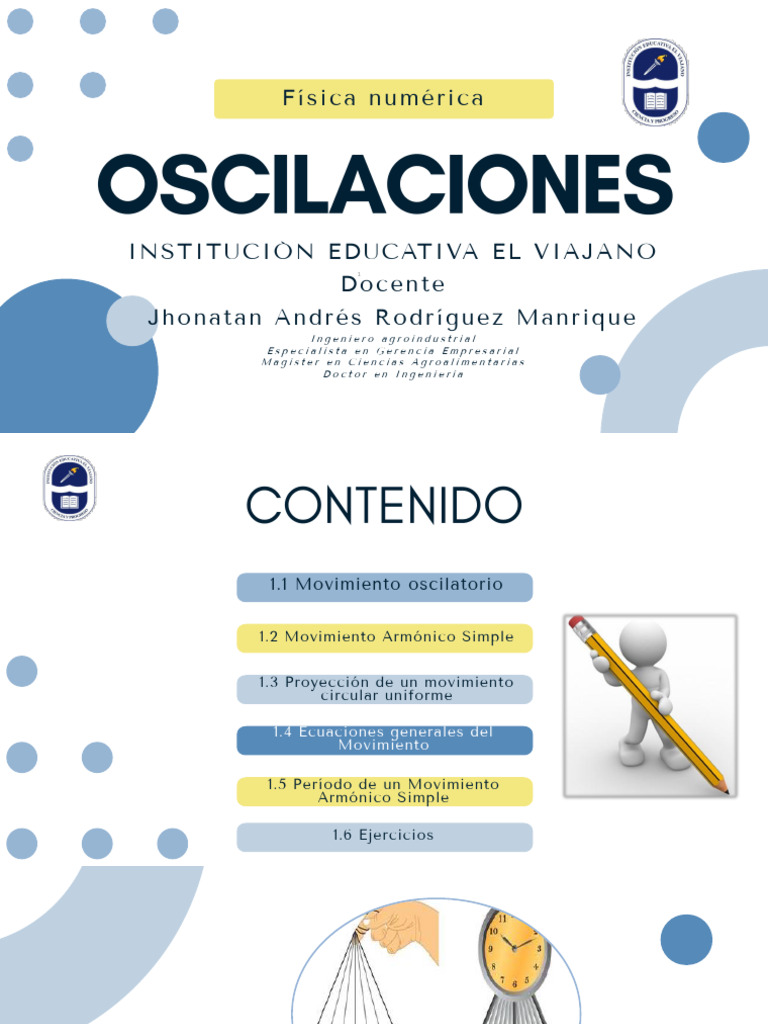

Física numérica

IN STIT U C I Ó N E D U C AT IVA E L V IA J A N O
Docente
1

J ho n a t a n A n d r é s R o d r í g u e z Man riq u e
Ingeniero agroindustrial
Especialista en Gerencia Empresarial
Magister en Ciencias Agroalimentarias
Doctor en Ingeniería
 1.1 Movimiento oscilatorio

1.2 Movimiento Armónico Simple

1.3 Proyección de un movimiento

circular uniforme

1.4 Ecuaciones generales del

Movimiento

1.5 Período de un Movimiento

Armónico Simple

1.6 Ejercicios
Fí s i c a n u méri c a
En la naturaleza existen algunos cuerpos que describen movimientos
repetitivos con características similares, como:

El extremo de una regla

Las cuerdas de una
El péndulo de un reloj sujeta en la orilla de
guitarra
una mesa

Todos los movimientos que describen estos objetos se definen como

periódicos.
La forma más simple de movimiento periódico es el movimiento oscilatorio de un
objeto que cuelga atado de un resorte. Este objeto oscila entre sus posiciones
extremas, pasando por un punto que corresponde a su posición de equilibrio, como
se observa en la figura.
Definición
Un movimiento oscilatorio se produce cuando al trasladar un sistema de su posición de
equilibrio, una fuerza restauradora lo obliga a desplazarse a puntos simétricos con respecto a
esta posición.

La oscilación

El periodo
Tener en cuenta
6

Movimiento
oscilatorio La frecuencia

La elongación

La amplitud
La oscilación
Una oscilación o ciclo se produce cuando un objeto, a partir de determinada posición, después
de ocupar todas las posibles posiciones de la trayectoria, regresa a ella.
Por ejemplo, en la figura se produce un ciclo cuando el objeto describe una trayectoria
AOA’OA.

7
El periodo
Es el tiempo que tarda un objeto en realizar una oscilación. Su unidad en el Sistema
Internacional (SI) es el segundo y se representa con la letra T.

T=Periodo
La frecuencia: Es el número de ciclos que realiza un objeto por segundo.
La frecuencia, representada por 𝑓, se expresa en el SI en hercios (Hz).

En el movimiento oscilatorio, al igual

que en el movimiento circular uniforme,
la frecuencia y el período se relacionan
entre sí, siendo uno recíproco del otro,
es decir:

1 1
𝑓= 𝑇=
𝑇 𝑓
La elongación: es la posición que ocupa un objeto respecto de su
posición de equilibrio. En la figura se representan diferentes
elongaciones: 𝑥1 , 𝑥2 y 𝑥3 .
La amplitud: la amplitud del movimiento, denotada con A, es la mayor
distancia (máxima elongación) que un objeto alcanza respecto de su
posición de equilibrio. La unidad de A en el SI es el metro.

¿Cuál será la A en
la figura?

En este ejemplo la
amplitud es
𝐴 = 10 𝑚.
Un bloque atado a un resorte oscila (sin fricción) entre las posiciones
extremas B y B’ indicadas en la figura. Si en 10 segundos pasa 20 veces por
el punto B, determinar:
a. El período de oscilación.
b. La frecuencia de oscilación.
c. La amplitud.

Solución
a. Cada vez que el bloque pasa por B, completa un ciclo, por tanto, en 10 segundos
realiza 20 ciclos, es decir que un ciclo ocurre en un tiempo:

10 𝑠 1 El período del
𝑇= = 𝑠 movimiento es:
20 2 1/2 s
Un bloque atado a un resorte oscila (sin fricción) entre las posiciones
extremas B y B’ indicadas en la figura. Si en 10 segundos pasa 20 veces por
el punto B, determinar:
a. El período de oscilación.
b. La frecuencia de oscilación.
c. La amplitud.

Solución 8 cm
1
b. La frecuencia es: 𝑓=
𝑇

1 1 La frecuencia de
𝑓= = = 2𝑠 −1 = 2 𝐻𝑧 oscilación es 2 Hz
𝑇 1/2𝑠
Un bloque atado a un resorte oscila (sin fricción) entre las posiciones
extremas B y B’ indicadas en la figura. Si en 10 segundos pasa 20 veces por
el punto B, determinar:
a. El período de oscilación.
b. La frecuencia de oscilación.
c. La amplitud.

Solución
c. El punto de equilibrio del sistema se ubica en el punto medio entre B y B’. Por lo
tanto, la amplitud del movimiento es:

𝐴=3
Considere una piñata que cuelga del techo como se muestra en la figura.
Esta piñata podría oscilar, respecto a la posición
de equilibrio. El período (T) de oscilación está
dado por la ecuación.
𝐿
𝑇 = 2𝜋
𝑔
Donde 𝐿 es la longitud de la cuerda y 𝑔 la aceleración de la gravedad. Si a la piñata
se le añaden juguetes y se alarga la cuerda, ¿cómo cambia el periodo de oscilación?

A. El período aumenta, porque la masa de la piñata aumenta.

B. El período no cambia, porque depende de la aceleración de la gravedad.
C. El período aumenta, porque la longitud aumenta.
D. El período disminuye, porque la longitud aumenta.
 RESPONDA LAS DOS SIGUIENTES PREGUNTAS DE ACUERDO CON LA SIGUIENTE INFORMACIÓN

La frecuencia de una onda se puede interpretar como la cantidad vibraciones completas en un tiempo
determinado, es decir, es la rapidez con la que se repite la vibración. Y el periodo es el tiempo que tarda en
completar una vibración. Si se conoce una de estas dos cantidades es posible determinar la otra, ya que se
relacionan con la siguiente ecuación.
1
𝑓=
𝑇
Un pájaro reposa sobre un tronco de madera incrustado en un lago como muestra la figura, y observa que
las olas golpean al tronco 2 veces cada segundo.
Con este dato, se puede concluir que:
A. El periodo del movimiento ondulatorio es de 2 segundos.
B. Se espera que el tiempo entre golpeteo con el tronco sea mayor a 2
segundos, ya que la frecuencia es de 2 oscilaciones por segundo.
C. El tiempo en el que se vuelve a repetir cada oleaje es la mitad de un
segundo, ya que la frecuencia es de 2 oscilaciones por segundo.
D. La frecuencia del movimiento ondulatorio es de 2 segundos, por lo tanto el
tiempo de llegada de cada ola al tronco es de 1 vez por cada 2 segundos. 16
La frecuencia de una onda se puede interpretar como la cantidad vibraciones completas
en un tiempo determinado, es decir, es la rapidez con la que se repite la vibración. Y el
periodo es el tiempo que tarda en completar una vibración. Si se conoce una de estas dos
cantidades es posible determinar la otra, ya que se relacionan con la siguiente ecuación.
1
𝑓=
𝑇
Si ahora, el pájaro observa que las olas golpean el tronco 4 veces por segundo, es
correcto afirmar que:
A. La frecuencia es de 4 veces por segundo y el período disminuye 4 veces con respecto
al inicial.
B. El periodo es 4 segundos y la frecuencia aumenta 4 veces más.
C. El periodo aumenta 4 veces más y la frecuencia se mantuvo constante.
D. La frecuencia es de 4 veces por segundo y el periodo disminuye a la mitad con
respecto a la inicial.
Fí s i c a n u méri c a 18
Definición: Un movimiento armónico simple es un movimiento oscilatorio en el cual se
desprecia la fricción y la fuerza de restitución es proporcional a la elongación. Al cuerpo
que describe este movimiento se le conoce como oscilador armónico.
Como los vectores fuerza y elongación se orientan en direcciones contrarias, podemos
relacionar Fuerza y elongación mediante la ley de Hooke:

𝐹 = −𝑘𝑥

Siendo k la constante elástica del resorte (N/m). La k del resorte se refiere a la dureza del
mismo.
A mayor dureza mayor constante y, por Lo tanto, mayor fuerza se debe hacer sobre el
resorte para estirarlo o comprimirlo. Como acción a esta fuerza, la magnitud de la
fuerza recuperadora mantiene la misma reacción.
En un torneo de flecha y arco, un hombre jala el centro de la cuerda de su arco 20 cm (como se muestra
en la figura 1) mientras ejerce una fuerza que aumenta de manera uniforme con la distancia desde cero a
260 Newtons.
La gráfica que mejor representa la fuerza ejercida sobre la cuerda en
función de la distancia de separación (A - O) desde la cuerda sin tensar es:
En un torneo de flecha y arco, un hombre jala el centro de la cuerda de su arco 20 cm (como se muestra
en la figura 1) mientras ejerce una fuerza que aumenta de manera uniforme con la distancia desde cero a
260 Newtons.

Un estudiante de física piensa que es posible sustituir el arco y aplicar la misma

fuerza sobre la flecha comprimiendo un resorte con una longitud igual como se
muestra en la figura 2. La constante elástica de este resorte debería ser:
A. 13 N/m.
B. 1300 N/m.
C. 5200 Nm.
D. 52 Nm.
Un estudiante tenía algunos resortes de diferentes longitudes y quería saber cuál
de ellos era el más elástico. Para esto colgó una masa de 500 g a cada uno de los
resortes y midió cuanto se estiraban. Un compañero de clase desea corroborar la
exactitud de las medidas realizadas. Para esto, el pide prestados los resortes a su
compañero y vuelve a hacer mediciones asegurándose de

A. usar la misma masa para probar todos los resortes.

B. que todos los resortes terminen estirados la misma longitud.
C. estirar todos los resortes al mismo tiempo.
D. que todos los resortes inicien con una misma longitud.
Fí s i c a n u méri c a 23
Para encontrar las ecuaciones de la posición, la velocidad y la aceleración de un movimiento armónico
simple, nos apoyaremos en la semejanza entre la proyección del movimiento circular uniforme de una
pelota pegada al borde de un disco y una masa que vibra sujeta al extremo de un resorte, como lo
muestra la figura.
El movimiento oscilatorio de la masa y la proyección circular uniforme de la
pelota son idénticos si:

La amplitud de la oscilación de la masa es igual al radio del

disco.

La frecuencia angular del cuerpo oscilante es igual a la

velocidad angular del disco.

El círculo en el que la pelota se mueve, de modo que su proyección coincide con el movimiento
oscilante de la masa, se denomina círculo de referencia. 24
La posición
Para encontrar la ecuación de posición de una masa con movimiento armónico simple en función del tiempo, se emplea el
círculo de referencia y un punto de referencia P sobre él.
 La posición
En 𝑡 = 0 (posición A) y en 𝑡 = 𝑇/2 (posición D), la
En la figura anterior se observa que: velocidad es cero, pues no hay componente de la velocidad
en el eje 𝑥.

La magnitud de la velocidad es máxima en el punto de

equilibrio e igual a la velocidad lineal del movimiento
circular uniforme.

Cuando la pelota barre un ángulo de 0 a 𝜋 radianes, la

dirección de la velocidad es negativa.
La velocidad de la pelota sobre el eje 𝑥 se expresa:
𝑣𝑥 = −𝜔 ∙ 𝐴 ∙ 𝑠𝑒𝑛(𝜔 ∙ 𝑡)
Cuando la pelota barre un ángulo de 𝜋 a 2𝜋 radianes, la
𝜔 = 𝑓𝑟𝑒𝑐𝑢𝑒𝑛𝑐𝑖𝑎 𝑎𝑛𝑔𝑢𝑙𝑎𝑟 dirección de la velocidad es positiva.
La aceleración
La ecuación de la aceleración de una masa con MAS en función del tiempo se halla
mediante el círculo de referencia y un punto 𝑃 sobre él:
Cuando la pelota describe un movimiento circular uniforme, la
aceleración que experimenta es centrípeta (𝑎𝑐 ). Por ello, la aceleración
de la proyección (𝑎) sobre el eje x es la componente paralela a este.
La aceleración de la proyección del
27 movimiento circular uniforme se expresa:
2
𝑎 = −𝜔 ∙ 𝑥
𝑥 = 𝑝𝑜𝑠𝑖𝑐𝑖ó𝑛
La fuerza del movimiento oscilatorio se
puede expresar como:
𝐹 = −𝑚 ∙ 𝜔2 ∙ 𝑥
Ejercicio

Para el día de la ciencia, los estudiantes del grado once construyeron un

pistón que realiza un movimiento armónico simple. La amplitud del
movimiento es de 0,8 cm y su frecuencia angular de 188,5 rad/s. Si se
considera el movimiento a partir de su elongación máxima positiva
después de tres segundos, calcular:
a. La velocidad del pistón.
b. La aceleración del pistón.
