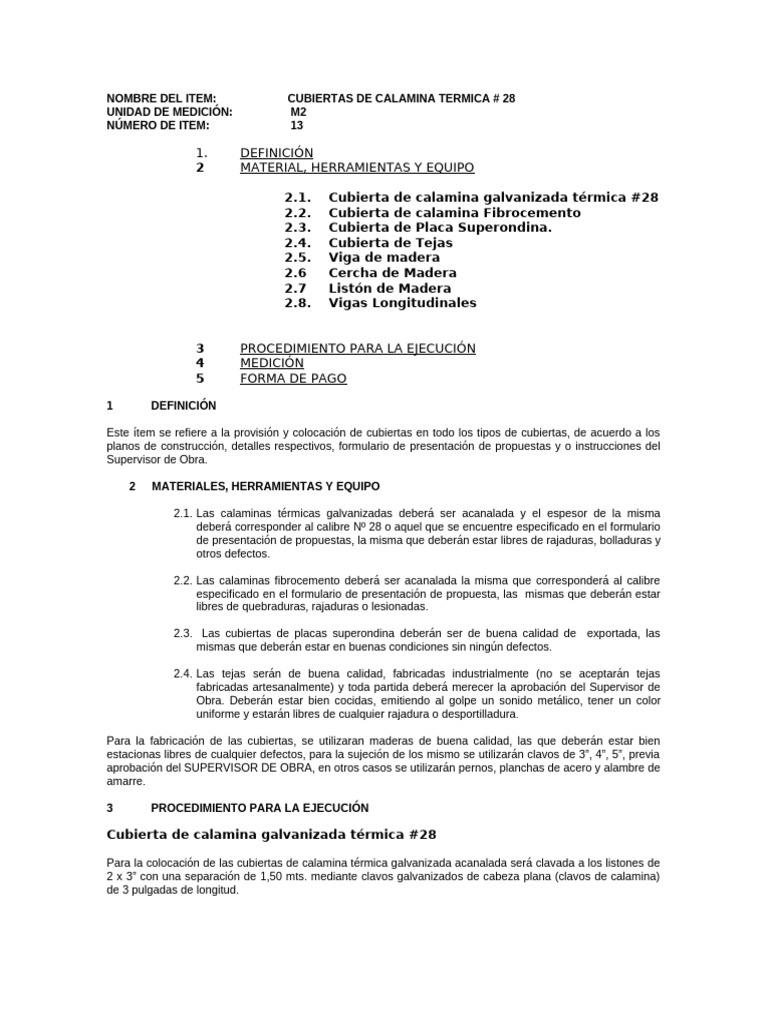

NOMBRE DEL ITEM: CUBIERTAS DE CALAMINA TERMICA # 28
UNIDAD DE MEDICIÓN: M2
NÚMERO DE ITEM: 13
1. DEFINICIÓN
2 MATERIAL, HERRAMIENTAS Y EQUIPO
2.1. Cubierta de calamina galvanizada térmica #28
2.2. Cubierta de calamina Fibrocemento
2.3. Cubierta de Placa Superondina.
2.4. Cubierta de Tejas
2.5. Viga de madera
2.6 Cercha de Madera
2.7 Listón de Madera
2.8. Vigas Longitudinales
3 PROCEDIMIENTO PARA LA EJECUCIÓN
4 MEDICIÓN
5 FORMA DE PAGO
1 DEFINICIÓN
Este ítem se refiere a la provisión y colocación de cubiertas en todo los tipos de cubiertas, de acuerdo a los
planos de construcción, detalles respectivos, formulario de presentación de propuestas y o instrucciones del
Supervisor de Obra.
2 MATERIALES, HERRAMIENTAS Y EQUIPO
2.1. Las calaminas térmicas galvanizadas deberá ser acanalada y el espesor de la misma
deberá corresponder al calibre Nº 28 o aquel que se encuentre especificado en el formulario
de presentación de propuestas, la misma que deberán estar libres de rajaduras, bolladuras y
otros defectos.
2.2. Las calaminas fibrocemento deberá ser acanalada la misma que corresponderá al calibre
especificado en el formulario de presentación de propuesta, las mismas que deberán estar
libres de quebraduras, rajaduras o lesionadas.
2.3. Las cubiertas de placas superondina deberán ser de buena calidad de exportada, las
mismas que deberán estar en buenas condiciones sin ningún defectos.
2.4. Las tejas serán de buena calidad, fabricadas industrialmente (no se aceptarán tejas
fabricadas artesanalmente) y toda partida deberá merecer la aprobación del Supervisor de
Obra. Deberán estar bien cocidas, emitiendo al golpe un sonido metálico, tener un color
uniforme y estarán libres de cualquier rajadura o desportilladura.
Para la fabricación de las cubiertas, se utilizaran maderas de buena calidad, las que deberán estar bien
estacionas libres de cualquier defectos, para la sujeción de los mismo se utilizarán clavos de 3”, 4”, 5”, previa
aprobación del SUPERVISOR DE OBRA, en otros casos se utilizarán pernos, planchas de acero y alambre de
amarre.
3 PROCEDIMIENTO PARA LA EJECUCIÓN
Cubierta de calamina galvanizada térmica #28
Para la colocación de las cubiertas de calamina térmica galvanizada acanalada será clavada a los listones de
2 x 3” con una separación de 1,50 mts. mediante clavos galvanizados de cabeza plana (clavos de calamina)
de 3 pulgadas de longitud.
Cubierta de calamina Fibrocemento
Para la colocación de las cubiertas de calamina de fibrocemento acanalada será clavada a los listones de 2 x
3” los mismos que tendrán una separación de 1,00 mts. mediante clavos galvanizados de cabeza plana
(clavos de calamina) de 3 pulgadas de longitud.
Cubierta de Placa Superondina.
Para la colocación de las cubiertas de placas superondina será clavada a los listones de 2 x 3” los mismos
que tendrán una separación de 0,80 mts. Serán sujeta con tirafondo de ¼ x 4”.
Él traslape entre hoja no podrá ser inferior a 25 cm. En el sentido longitudinal y a 1.5 canales en el sentido
lateral.
Los techos a dos aguas llevará cumbreras de calamina plana Nº 28, ejecutadas de acuerdo al detalle
especificado y/o instrucciones del Supervisor de Obra: en todo caso, cubrirán la fila superior de calaminas con
un traslape transversal mínimo de 25 cm. A ambos lados y 15 cm. En el sentido longitudinal.
No se permitirá el uso de hojas deformadas por golpes o por haber sido mal almacenadas o utilizadas
anteriormente.
Cubierta de Tejas
Para la colocación de las cubiertas de tejas será asentadas mediante mortero de cemento sobre los listones
de 2 x 3” los mismos que tendrán una separación de 0,35 mts.
Los techos a dos aguas llevarán cumbreras o cerámica adecuada al tipo de cubierta, las mismas que serán
asentadas mediante mortero de cemento en proporción 1: 3, manteniendo un traslape longitudinal mínimo
entre cumbrera y cumbrera de 7.0 cm. Salvo indicación contraria establecida en los planos de detalle.
Una vez instalada las cumbreras, se deberán rellenar los espacios o cavidades al techo, tanto para
racionalizar las operaciones constructivas como para asegurar la estabilidad del conjunto.
Al efecto se recuerda que el Contratista es el absoluto responsable de la estabilidad de estas estructuras.
Cualquier modificación que crea conveniente realizar, deberá ser aprobada y autorizada por el Supervisor de
Obra y presentada con 15 días de anticipación a su ejecución y sentados en los Libros de Ordenes.
El Contratista deberá estudiar minuciosamente los planos y las obras relativas al techo, tanto para racionalizar
las operaciones constructivas como para asegurar la estabilidad del conjunto.
Al efecto se recuerda que el Contratista es el absoluto responsable de la estabilidad de estas estructuras.
Cualquier modificación que crea conveniente realizar, deberá ser aprobada y autorizada por el Supervisor de
Obra y presentada con15 días de anticipación a su ejecución.
Viga de madera
Las vigas de madera deberán estar bien estacionadas como lo indica en el punto 2.
Las medidas de las vigas vendrán especificadas en los formularios de presentación y
planos de detalles.
Las vigas de madera son cadenas que vendrán a estabilizar una estructura de madera,
las mismas que irán empotradas sobre los horcones bajo la sujeción de clavos y si
fuese necesario se utilizarán alambres de amarre o planchas de acero, y si se utiliza
planchas de acero, su sujeción será con pernos.
La colocación de las vigas tendrán un control de plomada y nivel.
Cercha de Madera
Las cerchas de madera tendrán una medida de 2” x 6” o lo que se encuentren
establecidos en los formularios de presentación.
Las cerchas a cerchas tendrán una separación de 1.20 mts las mismas que irán sujetas
sobre las vigas bajo la sujeción de clavo, esto para el caso de cubiertas de Calamina
térmica galvanizada, calamina fibrocemento y placas superondinas.
Las cerchas para la cubierta de tejas tendrán una separación de 1.00 mt.
Se utilizarán planchas de acero DE 3 mm, mismas que se utilizan en las uniones o
nodos sujetados con pernos de 3/8”.
Se debe dejar en todas las clases de cubiertas para el alero como máximo 1 mt. como
también puede ser menos, lo que se debe de regir a lo establecido en los formularios y
planos.
Listón de Madera
Los listones de madera donde irán sujetas las calaminas tendrán una medida de 2” x
3” las que estarán sujetadas sobre las cerchas las mismas que tendrán una separación
de 1.50 mts. Esto para el tipo de cubierta de calaminas térmicas galvanizadas.
Los listones para la cubierta de tejas tendrán una separación de 0.35 cm.
Los listones para la cubierta de calamina fibrocemento tendrán una separación de 1.00
mt.
Los listones para la cubierta de placas superondina tendrán una separación de 0.80
cm.
La colocación de los listones deberán merecer sumo cuidado para obtener una cubierta
excelente y bien estacionada las que deberán tener control de nivel.
Vigas Longitudinales
Las vigas longitudinales serán las que vendrán a ser parte de la colocación de muro
Se utilizarán clavos de calaminas de 3” con gomas para una buena ejecución de la cubierta.
4 MEDICIÓN
Todas las cubiertas serán medidos en metros cuadrados de superficies netas ejecutadas, incluyendo aleros y
cumbreras.
Si las cumbreras se especificaran en el formulario de presentación de propuestas de manera separada a la
cubierta, estas se medirán en metros lineales y se pagarán independientemente.
Las medidas de cada uno de los ítems de maderamen, estarán prescrito en los formularios de presentación de
propuesta de acuerdo y a cantidades y dimensiones colocadas e instaladas, según se encuentre especificado en
el formulario de presentación de propuestas, tomando en cuenta únicamente las piezas o las longitudes netas
instaladas.
5 FORMA DE PAGO
Este ítem ejecutado en un todo de acuerdo con los planos y las presentes especificaciones, medido según lo
señalado y aprobado por el Supervisor de Obra, será pagado al precio unitario de la propuesta aceptada.
Dicho precio será compensación total por los materiales, mano de obra, herramientas, equipo y otros gastos
que sean necesarios para la adecuada y correcta ejecución de los trabajos.
