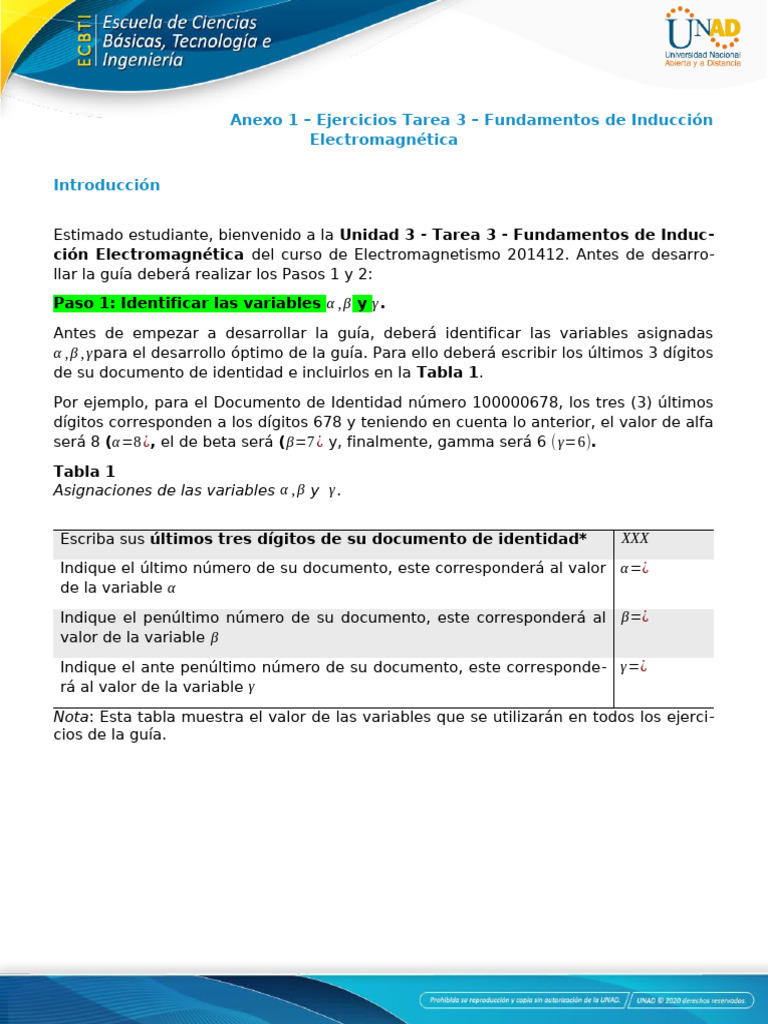

Anexo 1 – Ejercicios Tarea 3 – Fundamentos de Inducción
Electromagnética
Introducción
Estimado estudiante, bienvenido a la Unidad 3 - Tarea 3 - Fundamentos de Induc-
ción Electromagnética del curso de Electromagnetismo 201412. Antes de desarro-
llar la guía deberá realizar los Pasos 1 y 2:
Paso 1: Identificar las variables α , β y γ .
Antes de empezar a desarrollar la guía, deberá identificar las variables asignadas
α , β , γ para el desarrollo óptimo de la guía. Para ello deberá escribir los últimos 3 dígitos
de su documento de identidad e incluirlos en la Tabla 1.
Por ejemplo, para el Documento de Identidad número 100000678, los tres (3) últimos
dígitos corresponden a los dígitos 678 y teniendo en cuenta lo anterior, el valor de alfa
será 8 (α =8 ¿ , el de beta será ( β=7 ¿ y, finalmente, gamma será 6 (γ=6).
Tabla 1
Asignaciones de las variables α , β y γ .
Escriba sus últimos tres dígitos de su documento de identidad* XXX
Indique el último número de su documento, este corresponderá al valor α =¿
de la variable α
Indique el penúltimo número de su documento, este corresponderá al β=¿
valor de la variable β
Indique el ante penúltimo número de su documento, este corresponde- γ =¿
rá al valor de la variable γ
Nota: Esta tabla muestra el valor de las variables que se utilizarán en todos los ejerci-
cios de la guía.
Ejercicio No. 1: Cálculo del flujo magnético a través de
un motor de N espiras (20 puntos)
El flujo magnético Φ B que pasa a través de una superficie Scon de área superficial d ⃗
A
se calcula mediante la expresión:
Φ B=∫ ⃗
B ⋅d ⃗
A
S
Si el campo magnético ⃗B y la superficie A son perpendiculares entonces el flujo se cal-
cula mediante la expresión:
Φ B=|B|| A|cos ( θ ) .
En el caso de un motor de N espiras en función del tiempo
Φ B ( t ) =N∨B∨¿ A∨cos (θ(t ))=N ∨B∨¿ A∨cos (ωt ) La Fuerza Electromotriz Inducida para el
motor de N espiras se calcula como
d ΦB
E=−N
dt
Datos para el ejercicio y definición de variables
A través de los valores de α , β y γ que usted ha descrito llene la Tabla 2 los valores de
la columna 3.
Tabla 2
Datos del ejercicio 1.
Nombre de la Variable física en términos de Datos reemplazando va-
variable física α, β y γ lores de α , β y γ según su
documento
Radio de la espira R=√ { α + β + γ +2 } m R=()m
2
Área de la espira A=π R k^ m
⃗ ⃗
2 2 2
A=( )m
Campo Magnético ⃗ ^
B=((9+γ ) x i−(2+ β) y ^j+(2 α−3) k^ )T ⃗
B=()T
Ángulo θ=(45 α +10) θ=¿
Frecuencia f =60(1+ 2 αβγ) f =¿
Espiras N=10 +α + 2 β N=¿
a) (4 puntos) Calcule el flujo magnético haciendo uso del
editor de ecuaciones entre el campo magnético ⃗ B y el área de una única espira
⃗
A para el ángulo θ según corresponda. Luego, determine el flujo total para N es-
piras.
Respuesta:
Escriba aquí la ecuación.
b) (4 punto) Ahora, considere que el campo magnético cambia con el tiempo:
θ=ωt
Para este caso, calcule el flujo magnético en función del tiempo considerando el núme-
ro de espiras N en términos de la frecuencia angular (ω=2 πf ¿ .
i) Determine el flujo para t=0 s , t=10 s y t=60 s .
ii) ¿Para qué tiempo t el flujo magnético es el mismo al calculado para
θ=(45 α +10)°?
Respuesta:
Escriba aquí la ecuación.
c) (4 punto) Determine la FEM inducida E a través de la ley de Faraday-Lenz para el
motor simple.
Respuesta:
Escriba aquí la ecuación.
d) (4 puntos) Calcule la corriente de equilibrio inducida en t=(10+α ) s , si la batería
usada para girar el motor es de V =9V y el alambre tiene una resistividad de 100
Ω.
V bat =V ind + E
Ayuda: Aplique la ley de Ohm para obtener el valor de la corriente.
Respuesta:
Escriba aquí la ecuación.
e) (4 puntos) Realice el video de sustentación del ejercicio.
Nota: A pesar de que el video tiene una asignación de 4 puntos, si no lo presenta, el
puntaje máximo que podrá aspirar para el ejercicio es de 10 puntos.
Pegue aquí el enlace del video
Ejercicio No. 2: Solenoide y bobina (15 puntos)
A continuación, realice los ejercicios mostrando el proceso paso a paso.
a) (5 puntos) Un Solenoide largo y delgado de longitud
l=10 ( 2+α ) mm y área transversal A=( 2+α )β m2, contiene N 1=30 α +100 espiras de
alambre muy apretadas. En torno al solenoide hay una bobina aislada de
N 2=3 β +3 vueltas. Suponga que todo el flujo de la bobina 1 (el solenoide) pasa a
través de la bobina 2 (bobina); calcule la inductancia mutua M .
Use:
N1
i) Campo magnético del solenoide: B=μ0 I.
l
ii) Flujo magnético a través de la bobina 2: Φ 21=BA
N Φ
iii) Inductancia Mutua: M = 2 21
I
Respuesta:
Escriba aquí la ecuación.
b) (5 puntos) En un tiempo igual a cero t=0 , un inductor de L= ( 400α + β) mH se coloca
en un circuito serie con una resistencia R=( 3+α ) Ω. Si el capacitor está cargado en
C=( γ +5 ) μF :
i. Determine si satisface para un circuito en estado sub-amortiguado R2 <
4L
.
C
ii. Determine la frecuencia f ' .
iii. Calcule el tiempo requerido para que la amplitud de carga disminuya a
la mitad de su valor inicial.
iv. ¿Qué valor de R se necesita para que el circuito sea críticamente amor-
tiguado o sobre amortiguado?
Respuesta:
Escriba aquí la ecuación.
c) (5 puntos) Calcule la corriente en una bobina de resistencia R=( α +1 ) Ω y una in-
ductancia de L= ( α
10 )
+0.3 H si
(
a. Se aplican V = 50 ⋅
α
100 )
+100 V de Corriente Directa.
(
b. Se aplican V = 50 ⋅
α
100 )
+100 V de Corriente Alterna.
Respuesta:
Escriba aquí la ecuación.
Ejercicio No. 3 (20 puntos): Ecuaciones de Inducción electromagnética (10
puntos) + Participación en foro (10 puntos)
Las ecuaciones de Maxwell representan las expresiones clá-
sicas que describen los campos eléctricos y magnéticos (ver Tabla 3), tanto en el espa-
cio como en el tiempo. Dependiendo del análisis matemático y la dificultad del proble-
ma, se tendrán escritas en forma vectorial y diferencial y su aplicación dependerá
de su formulación matemática.
Tabla 3
Ecuaciones de Maxwell en forma vectorial y diferencial.
Ecuación de Maxwell Forma Vectorial Forma Diferencial
Ley de Gauss para el Cam- Q ρ
po Eléctrico ∮ ⃗E ⋅d ⃗A= ϵ ∇⋅ ⃗
E=
ϵ0
0
Ley de Gauss para el Cam- ∮ ⃗B ⋅d ⃗A =0 ∇⋅ ⃗
B =0
po Magnético
Ley de Faraday −d Φ B −∂ ⃗
B
∮ ⃗E ⋅d l=
⃗
dt
∇×⃗
E=
∂t
Ley de Ampere-Maxwell d ΦE d⃗
E
∮ ⃗B ⋅d l=μ
⃗
0 I + μ0 ϵ 0
dt
∇×⃗
B =μ0 ⃗J + μ0 ϵ 0
dt
En la Tabla 4 se presentan las temáticas para abordar por cada estudiante dependien-
do del valor de α
Tabla 4
Temática por estudiante de las ecuaciones de Maxwell
Temática
α
0 La ley de Gauss para el Campo Eléctrico en forma vectorial.
1 La ley de Gauss para el Campo Eléctrico en forma Diferencial.
2 Ley de Gauss para el Campo Magnético en forma vectorial.
3 Ley de Gauss para el Campo Magnético en forma diferencial.
4 Ley de Faraday en forma vectorial.
5 Ley de Faraday en forma diferencial.
6 Ley de Ampere-Maxwell en forma vectorial.
7 Ley de Ampere-Maxwell en forma diferencial.
Ley de Gauss para el Campo Magnético en forma vectorial.
8
9 Ley de Faraday en forma diferencial.
Nota: Si existen dos o más estudiantes con el mismo α se debe evidenciar la diferen-
cia de los aportes del foro entre ambos.
a) (5 puntos) Participe en el foro escribiendo un texto introductorio sobre la pre-
gunta correspondiente según el número α , utilice imágenes de apoyo para
argumentar su investigación copiando la ecuación de Maxwell designada.
Respuesta:
Pegue aquí su recorte de pantalla sobre la evidencia de participación en foro.
b) (15 puntos) Participe en el foro compartiendo su explicación de la ecuación
de Maxwell asignada mediante el diseño de una infografía. Copie la imagen
o el enlace y la imagen de participación en el foro.
Respuesta:
Pegue aquí su enlace a la infografía o su imagen y su recorte de pantalla sobre la
evidencia de participación en foro.
Ejercicio No. 4: Participación en un evento (10 puntos)
Este ejercicio tiene dos opciones:
Opción 1: Copie y Pegue el certificado de participación emitido por la institución ofi-
cial donde aparezca su nombre y documento en un evento nacional o internacional
relacionado con Física o Energías, el cual debe tener fecha de 2024.
Opción 2: El 4to Workshop de Ciencias Básicas 2024, desarrollado por nuestra institu-
ción, contempló en su día 3 el Workshop de Física: Modelado y simulación de sistemas
físicos en MATLAB.
Para acceder a la grabación del evento Ingrese al siguiente enlace:
[Link]
Para esta actividad se propone realizar un mapa mental que deberá construir de la
lectura, donde:
1. Mencione los aspectos más relevantes trabajados en el Workshop.
2. Temáticas abordadas relacionadas al electromagnetismo.
3. Aplicaciones en la industria de las energías.
Para ello, debe realizar su mapa mental, el cual lo puede entregar:
a) A mano: En un papel blanco tamaño carta, usando colores, toma una fotografía
con la mejor resolución posible, la copia y pega en el presente documento.
b) En Power Point o similar de uso libre: Use los objetos de bloques y cuadros
de texto.
Nota: No se permite la entrega del mapa mental como enlaces, tampoco está
permitido el uso de IA para la generación del mapa mental, ni uso de herra-
mientas computacionales diferentes a ofimáticas como por ejemplo Miro,
MindMeister, Canva, entre otras.
Respuesta:
Marque con una equis (X) la opción elegida:
Opción 1: ___
Opción 2: ___
Ahora, pegue acá su evidencia según corresponda.
