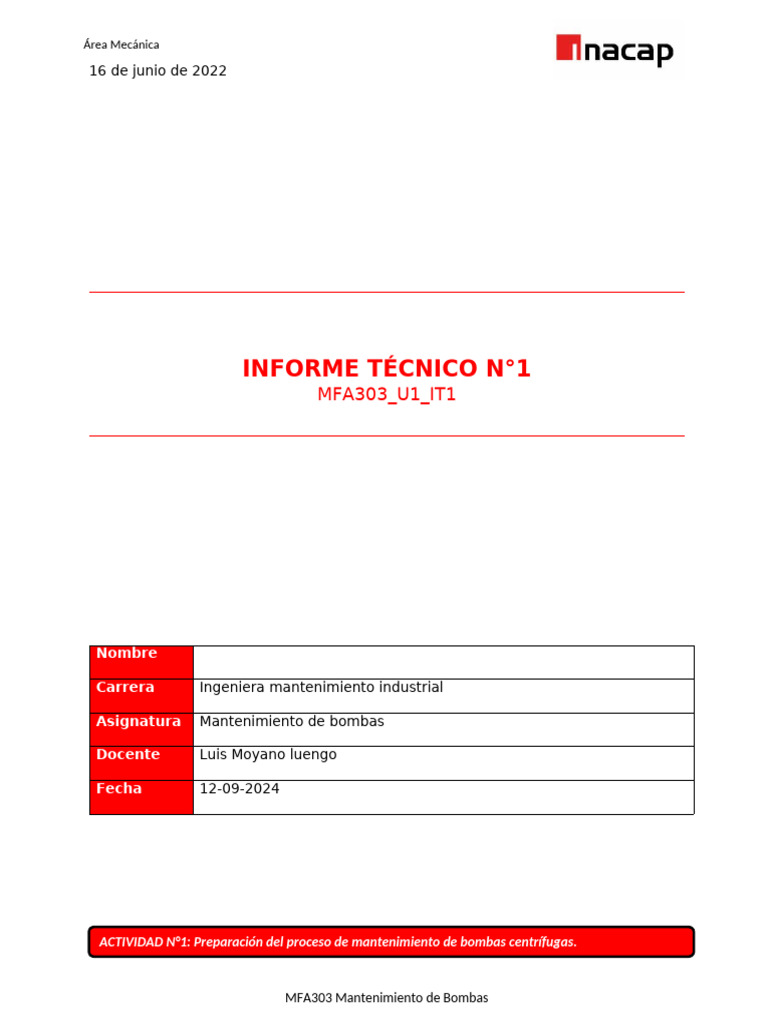

Área Mecánica
16 de junio de 2022
INFORME TÉCNICO N°1
MFA303_U1_IT1
Nombre
Carrera Ingeniera mantenimiento industrial
Asignatura Mantenimiento de bombas
Docente Luis Moyano luengo
Fecha 12-09-2024
ACTIVIDAD N°1: Preparación del proceso de mantenimiento de bombas centrífugas.
MFA303 Mantenimiento de Bombas
Área Mecánica
16 de junio de 2022
1.1. Realice un análisis seguro de trabajo de la actividad a desarrollar.
Riesgo
Secuencia del Medida
Peligro
proceso preventiva
Medi
Bajo
Alto
o
1. Demarcar zona Caída del X Estar atento al
de trabajo mismo nivel entorno y
utilizar EPP.
2. Des energizar Descarga X Uso de EPP.
el panel eléctrica
3. Desarmado de Corte, golpe , X Utilizar EPP
componentes atrapamiento correspondiente
hidráulicos y tener
precaución con
el entorno.
4. Inspección de Caída de X Revisar con
los objetos de precaución.
componentes mismo nivel
5. Armado del Golpe o corte X Realizar los
circuito movimientos
hidráulico. con precaución.
6. Realizar Descarga X Utilizar EPP
conexión de los eléctrica correspondiente
Componentes .
eléctricos.
7. Revisar y Proyección X Utilizar EPP
verificar el de partículas correspondiente
estado de las y tener
conexiones precaución con
hidráulicas. el entorno.
8. Energizar el Caída de X Uso de EPP.
sistema y mismo nivel
realizar
pruebas de
funcionamiento
9. Revisar Proyección x Utilizar EPP
parámetros de partículas correspondiente
(Nivel de aceite y tener
y presión) precaución con
entorno
MFA303 Mantenimiento de Bombas
Área Mecánica
16 de junio de 2022
10.Calibrar la Proyección x Uso de EPP
válvula de de partículas
alivio
11. Des energizar Coque x Uso de EPP
el sistema eléctrico
12.Deshacer Caída de x Uso de EPP
conexiones mangueras
eléctricas y hidráulicas
hidráulicas
13.Desarmado del Proyección x Uso de EPP
sistema de partículas
hidráulico
14.Ordenar y Golpe o corte x Uso de EPP
limpiar zona de
trabajo
Valoración del riesgo:
Bajo No causa daño, solo puede producir lesiones leves, continua
con sus labores.
Medio Incapacidad temporal – no continua sus labores.
Alto Incapacidad permanente parcial, total o muerte.
Actividad 1. Preguntas de desarrollo (80 pts.)
Mantenimiento de bombas
1. Apartado Etapa 1. Complete la siguiente planilla con la información solicitada.
Datos placa característica.
Potencia:1,5 kw- 2hp
Torque: 3.68nm
Velocidad de giro: 2900rpm
Caudal:20-160/min
Altura Manométrica:h55.20m(hmax57.5m-hmin20m)
Inspección estructural: anote condición del estado estructural del equipo y/o
sistema, roturas de la carcasa, golpes, magulladura u otros.
Estado
Ítem Componente
B R M Acción correctiva
1. Cuerpo bomba x
MFA303 Mantenimiento de Bombas
Área Mecánica
16 de junio de 2022
2. Tornillos de fijación x
3. Soportes x
Cuerpo cojinete o motor
4. x
eléctrico
5. Ventilador x
Reemplazar por una
6. Empaquetadura x
nueva
7. Eje motriz x
8. Rodete 1 x
9. Rodete 2 x
10.
Fotografía del sistema
2. Apartado Etapa 2. Desarme del equipo.
Fotografía del conjunto desarmado.
MFA303 Mantenimiento de Bombas
Área Mecánica
16 de junio de 2022
3. Apartado Etapa 3. Chequeo sistema hidráulico bomba centrífuga
A partir de las mediciones realizada en la actividad práctica y las tolerancias
permitidas para el chequeo del equipo. Complete la siguiente planilla con los valores
medidos, estado operacional y acción recomendada para mejorar condición según
corresponda. Tome como ejemplo la fila 1.
Estado
N° Tipo de medición Valores medidos Buen Malo Acción recomendada
o
Perpendicularidad
Rectificar cara del
EJ. en la cara de la 0,03 x
asiento.
bomba
1 Desalineación axial 0,01 x
2 Deflexión radial 0,05 x
Desalineamiento
3 0,03 x
radial
Perpendicularidad
4 del asiento tapa de 0,02 x
cuerpo bomba
Actividad 2. Cierre (10 pts.)
1. Una vez terminada su actividad verifique el orden, la limpieza y complete el
siguiente cuadro.
ITEM 2pts
1. Termina el trabajo práctico en el tiempo dispuesto para la actividad, 2
según corresponda.
2. Verifica el estado de herramientas, equipo y/o instrumentos utilizados, 2
MFA303 Mantenimiento de Bombas
Área Mecánica
16 de junio de 2022
en cuanto a su limpieza y orden una vez finalizada la actividad.
3. Entrega las herramientas, equipo y/o instrumentos utilizados a pañol y/o 2
Docente.
4. 2
Verifica que el puesto de trabajo quede limpio y ordenado.
5. 2
Entrega TP e IT (Informe Técnico) correspondiente al Docente.
Actividad 3. Autoevaluación (10 pts.)
1. Una vez terminada su actividad verifique el orden, la limpieza y complete el
siguiente cuadro.
ITEM 2
pts
1. Realicé el trabajo práctico de la actividad en los tiempos dispuestos para 2
ello.
2. Trabajé en forma responsable respetando las normas establecidas. 2
3. Logré el objetivo planteado en la actividad. 2
4. Trabajé en forma metódica, ordenada y limpia. 2
5. Utilicé en todo momento mis EPP. 2
1 Bibliografía
No hay ninguna fuente en el documento actual.
