ENTREPISOS Y
C U B I E R TA S

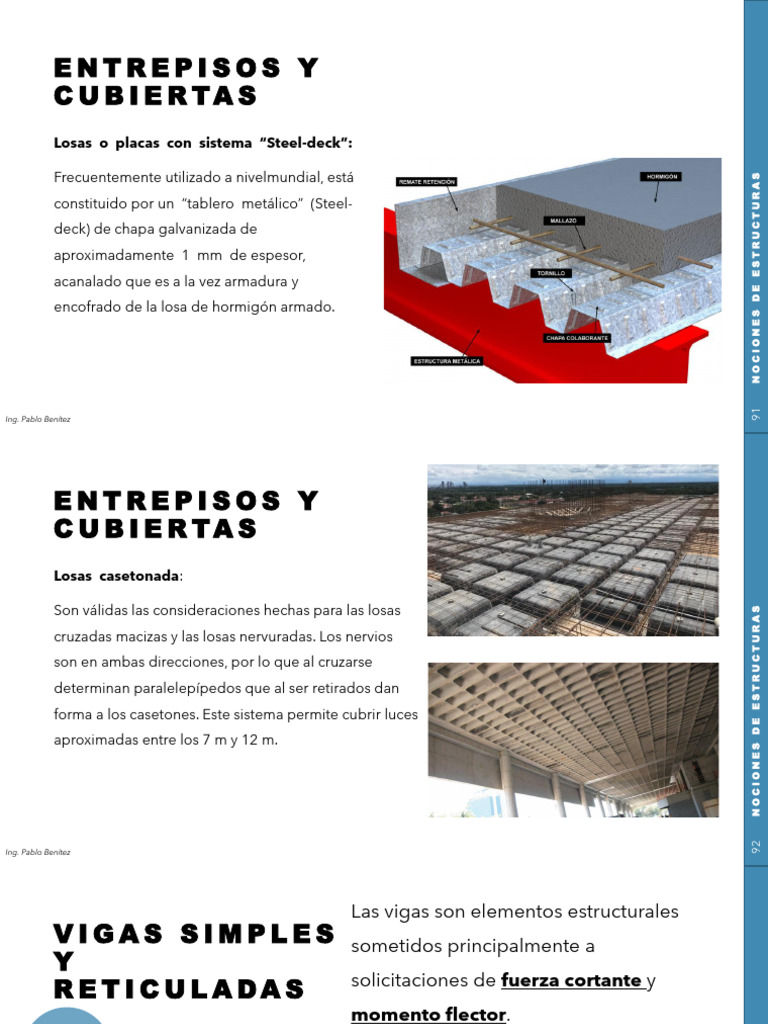

Losas o placas con sistema “Steel-deck”:
Frecuentemente utilizado a nivelmundial, está
NOCIONES DE ESTRUCTURAS
constituido por un “tablero metálico” (Steel-
deck) de chapa galvanizada de
aproximadamente 1 mm de espesor,
acanalado que es a la vez armadura y
encofrado de la losa de hormigón armado.
91
Ing. Pablo Benítez
ENTREPISOS Y
C U B I E R TA S
Losas casetonada:
Son válidas las consideraciones hechas para las losas
NOCIONES DE ESTRUCTURAS
cruzadas macizas y las losas nervuradas. Los nervios
son en ambas direcciones, por lo que al cruzarse
determinan paralelepípedos que al ser retirados dan
forma a los casetones. Este sistema permite cubrir luces
aproximadas entre los 7 m y 12 m.
92
Ing. Pablo Benítez
Las vigas son elementos estructurales
VIGAS SIMPLES sometidos principalmente a
Y
solicitaciones de fuerza cortante y
R E T I C U L A DA S
momento flector.
NOCIONES DE ESTRUCTURAS
Las deflexiones generadas por las
cargas de servicio deben revisarse para
asegurar que los miembros tengan una
rigidez adecuada.
93
Ing. Pablo Benítez
VIGAS SIMPLES Y RETICULADAS
Es un elemento estructural
NOCIONES DE ESTRUCTURAS
horizontal constituido de
un solo cuerpo
Es un elemento estructural
horizontal constituido de
barras y nudos
94
Ing. Pablo Benítez
VIGAS SIMPLES - TIPOS
NOCIONES DE ESTRUCTURAS
95
Ing. Pablo Benítez
V I G A S R E T I C U L A DAS - T I P O S
NOCIONES DE ESTRUCTURAS
96
Ing. Pablo Benítez
V I G A S R E T I C U L A DAS - T I P O S
NOCIONES DE ESTRUCTURAS
97
Ing. Pablo Benítez
V I G A S R E T I C U L A DAS - T I P O S
NOCIONES DE ESTRUCTURAS
98
Ing. Pablo Benítez
V I G A S R E T I C U L A DAS - T I P O S
Viga Howe:
NOCIONES DE ESTRUCTURAS
99
Ing. Pablo Benítez
V I G A S R E T I C U L A DAS - T I P O S
NOCIONES DE ESTRUCTURAS
100
Ing. Pablo Benítez
Son los elementos más conocidos
COLUMNAS solicitados a compresión.
La relación entre su longitud y sección
transversal (esbeltez) deberá ser tal que su
NOCIONES DE ESTRUCTURAS
magnitud no supere los valores máximos
permitidos dependiendo del uso y
materiales.
101
Ing. Pablo Benítez
COLUMNAS O
PILARES
NOCIONES DE ESTRUCTURAS
COLUMNA PILAR
Esbeltez mayor a 2.5 Esbeltez menor a 2.5
Más propenso a sufrir Menos propenso a sufrir
deformación por pandeo deformación por pandeo
102
Ing. Pablo Benítez
E XC E NT R I CI DA D E N C OLUM NA S
NOCIONES DE ESTRUCTURAS
Mientras dicha excentricidad no sea mayor que 1/6 del lado de la sección, las
tensiones internas serán del mismo signo, es decir, en este caso serán,
aunque variables, todas de compresión.
103
Ing. Pablo Benítez
E XC E NT R I CI DA D E N C OLUM NA S
Núcleo central: se define como el lugar
geométrico que abarca el tercio del lado, y nos
NOCIONES DE ESTRUCTURAS
determina tensiones del mismo signo en toda la
sección.
104
Ing. Pablo Benítez
El suelo es un material de construcción
SUELOS Y que cumple la tarea de soportar todos
FUNDACIONES
los tipos de cargas, contando con una de
las tensiones admisibles más reducidas
(𝜎𝑎𝑑𝑚 = 1.400 𝑘𝑔/𝑐𝑚2 para el acero,
NOCIONES DE ESTRUCTURAS
𝜎𝑎𝑑𝑚 = 210 𝑘𝑔/𝑐𝑚2 para el hormigón
armado, 𝜎𝑎𝑑𝑚 = 80 𝑘𝑔/𝑐𝑚2 para
maderas), y alrededor de 𝟐 𝒌𝒈/𝒄𝒎𝟐 para
suelos.
105
Ing. Pablo Benítez
SUELOS Y
FUNDACIONES
La resistencia adecuada para la fundación suele Orgánico
encontrarse a partir de los 1.50 metros de la superficie. (≈ 30 cm)
NOCIONES DE ESTRUCTURAS
El suelo soporta toda la carga de la estructura, la cual es
trasmitida mediante las fundaciones. Arcilla arenosa
(≈ 60 cm)
La profundidad y dimensiones de una fundación
dependen de tres factores: condiciones reales del suelo,
cálculo de cargas, interacción suelo-estructura.
Arcilla
(≈ 100 cm)
106
Ing. Pablo Benítez
SUELOS Y FUNDACIONES
Terreno de cimentación Terreno de Terreno de
bueno cimentación mediano cimentación malo
(3 a 8 kg/cm2) (1.5 a 3 kg/cm2) (< 1.5 kg/cm2)
NOCIONES DE ESTRUCTURAS
No cohesivos Grava, gravilla, arena Arena fina, arena
gruesa mediana
Cohesivos Arcilla seca, barro seco, Arcilla húmeda, barro
marga seca húmedo, marga
Otros Limo, fango, tierra
pantanosa, tierra de
relleno
(*) Roca: 15 ~ 30 kg/cm2
107
Ing. Pablo Benítez
SUELOS Y
FUNDACIONES
Una vez aplicada la carga sobre el terreno, este puede asentarse debido a la compresibilidad de las
capas del suelo. La magnitud de los asientos en el terreno puede aumentar debido a:
NOCIONES DE ESTRUCTURAS
• Escurrimiento lateral del terreno debido a la compresión;
• Aumento de la compacidad debido a vibraciones;
• Efecto de la napa freática;
• Hinchazón por heladas;
• Socavaciones naturales o artificiales.
108
Ing. Pablo Benítez
TIPOS DE FUNDACIONES
NOCIONES DE ESTRUCTURAS
H° A° H° C° PBC
Madera Metálico Cerámico
109
Ing. Pablo Benítez
TIPOS DE FUNDACIONES - SUPERFICIALES
La fundación no debe quedar expuesta a la intemperie;
Deben estar mínimamente a una profundidad de 80 cm por debajo
del nivel del suelo;
NOCIONES DE ESTRUCTURAS
Siempre que se pueda, se recomienda que la cota de fundación sea
la misma para toda la estructura
Llevan una capa de “limpieza” o “sellante” en la base, de unos 5 o
10 cm de espesor.
110
Ing. Pablo Benítez
TIPOS DE FUNDACIONES - SUPERFICIALES
NOCIONES DE ESTRUCTURAS
111
Ing. Pablo Benítez
TIPOS DE FUNDACIONES - SUPERFICIALES
Cuando se trabaja con paredes portantes suelen utilizarse los
cimientos corridos, los cuales disponen de zarpas simétricas,
La zarpa mínima en terreno resistente es de 5 cm para hormigón
NOCIONES DE ESTRUCTURAS
y 7.5 cm para ladrillo cerámico;
112
Ing. Pablo Benítez
TIPOS DE FUNDACIONES - SUPERFICIALES
1. Abertura de la 2. Compactación
3. Sellante
Zanja del fondo
NOCIONES DE ESTRUCTURAS
113
Ing. Pablo Benítez
TIPOS DE FUNDACIONES - SUPERFICIALES
4. Encofrado 5. Armadura 6. Nivelación del
tronco
NOCIONES DE ESTRUCTURAS
114
Ing. Pablo Benítez
TIPOS DE FUNDACIONES - SUPERFICIALES
7. Hormigonado 8. Encofrado y 9. Desencofrado 10. Relleno del
de la base cargamento del tronco terreno
NOCIONES DE ESTRUCTURAS
115
Ing. Pablo Benítez
TIPOS DE FUNDACIONES - PROFUNDAS
PILOTES
NOCIONES DE ESTRUCTURAS
Los pilotes de madera Los pilotes con perfiles Los pilotes de concreto
trabajan a fricción, de acero se ahogan en precolado tienen
contienen un cabezal hormigón para evitar la secciones transversales
de acero y una camisa corrosión redondas, cuadradas,
de hincado poligonales o con un
núcleo abierto (pre
esforzados)
116
Ing. Pablo Benítez
TIPOS DE FUNDACIONES - PROFUNDAS
PILOTES
NOCIONES DE ESTRUCTURAS
117
Ing. Pablo Benítez
TIPOS DE FUNDACIONES - PROFUNDAS
TUBULONES O POZOS ROMANOS
NOCIONES DE ESTRUCTURAS
118
Ing. Pablo Benítez
EL NACIMIENTO DE UN CONJUNTO ESTRUCTURAL,
R E S U L TA D O D E U N P R O C E S O C R E A D O R , F U S I Ó N D E
TÉCNICA CON ARTE, DE INGENIO CON ESTUDIO, DE
I M A G I N A C I Ó N C O N S E N S I B I L I D A D, E S C A PA D E L P U R O
D O M I N I O D E L A L Ó G I C A PA R A E N T R A R E N L A S
S E C R E TA S F R O N T E R A S D E L A I N S P I R A C I Ó N .
EDUARDO TORROJA (2010)
