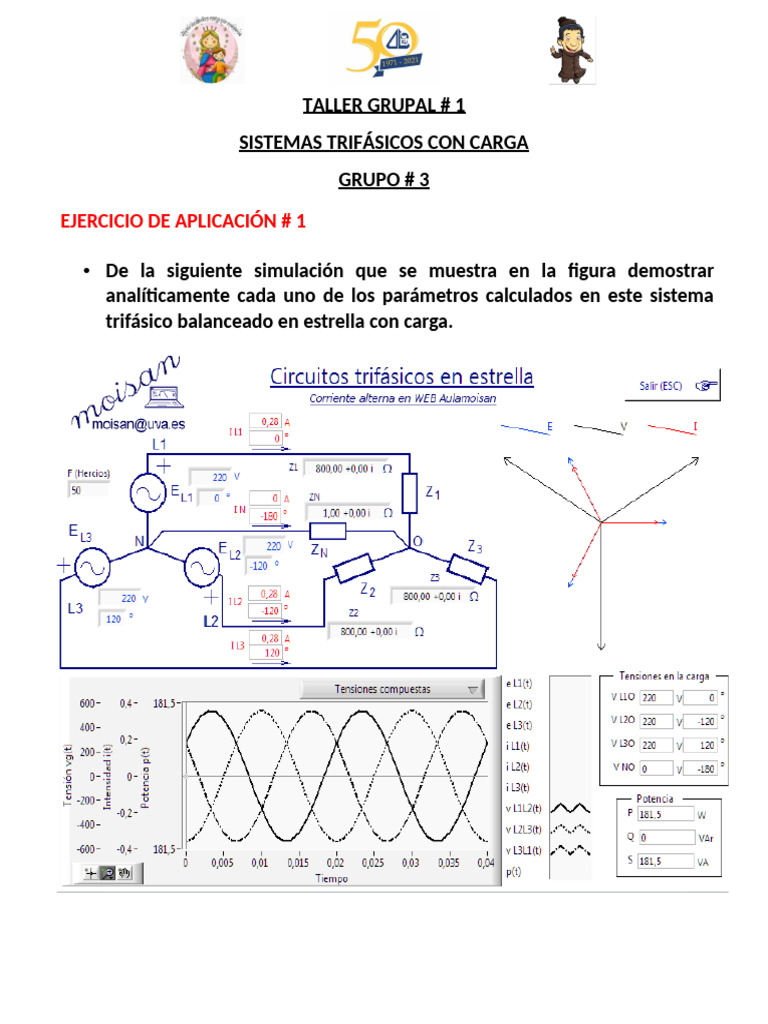

TALLER GRUPAL # 1
SISTEMAS TRIFÁSICOS CON CARGA
GRUPO # 3
EJERCICIO DE APLICACIÓN # 1
• De la siguiente simulación que se muestra en la figura demostrar
analíticamente cada uno de los parámetros calculados en este sistema
trifásico balanceado en estrella con carga.
EJERCICIO DE APLICACIÓN # 2
• Un generador trifásico equilibrado con conexión en estrella y
secuencia positiva tiene una impedancia de (0,2 + j0,5)Ω / Ø y una
tensión interna de 120 V / Ø . El generador alimenta a una carga
trifásica equilibrada con conexión en estrella que tiene una
impedancia de (39 + j28)Ω / Ø. La impedancia de la línea que
conecta el generador a la carga es de (0,8 + j1,5)Ω / Ø. La tensión
interna de la fase a del generador se utiliza como fasor de
referencia.
a) Construya el circuito equivalente del sistema para la fase a.
b) Calcule las tres corrientes de línea IaA; IbB e IcC.
c) Calcule las tres tensiones de fase en la carga VAN, VBN; VCN.
d) Calcule las tensiones de línea V AB, VBC y VCA en los terminales de la
carga.
e) Calcule las tensiones de fase en los terminales del generador, Van,
Vbn y Vcn.
f) Calcule las tensiones de línea Vab; Vbc y Vca en los terminales del
generador.
g) Repita los apartados (a) y (f) para una secuencia de fases negativa.
EJERCICIO DE APLICACIÓN # 3
• Alimentamos una carga trifásica equilibrada con conexión en
triángulo mediante un circuito trifásico equilibrado. La dirección de
referencia para la corriente de línea correspondiente a la fase b es
hacia la carga. El valor de la corriente en la fase b es 12∠65° A. Si
las secuencia de fases es negativa:
a) ¿Cuál es el valor de IAB?
