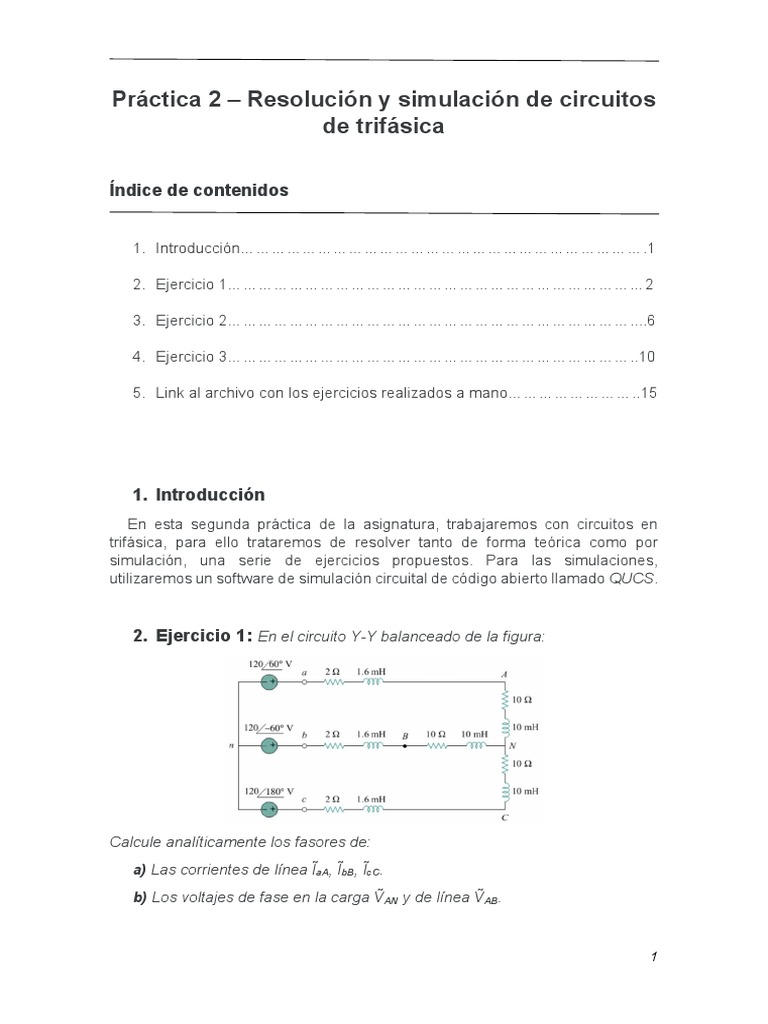

Práctica 2 – Resolución y simulación de circuitos

de trifásica

Índice de contenidos

1. Introducción…………………………………………………………………….1

2. Ejercicio 1………………………………………………………………………2

3. Ejercicio 2……………………………………………………………………....6

4. Ejercicio 3……………………………………………………………………..10

5. Link al archivo con los ejercicios realizados a mano……………………..15

1. Introducción
En esta segunda práctica de la asignatura, trabajaremos con circuitos en
trifásica, para ello trataremos de resolver tanto de forma teórica como por
simulación, una serie de ejercicios propuestos. Para las simulaciones,
utilizaremos un software de simulación circuital de código abierto llamado QUCS.

2. Ejercicio 1: En el circuito Y-Y balanceado de la figura:

Calcule analíticamente los fasores de:

a) Las corrientes de línea ĨaA, ĨbB, ĨcC.
b) Los voltajes de fase en la carga ṼAN y de línea ṼAB.

1
Cálculo analítico
En primer lugar, como se nos comenta en el enunciado, disponemos de un
circuito estrella-estrella donde podemos observar que las cargas a las que están
conectados cada uno de los generadores son las mismas, lo que implica que el
sistema este balanceado o equilibrado, gracias a esto los cálculos se simplifican
enormemente.

A continuación, calcularemos la impedancia equivalente desde el punto a

hasta el N (esta impedancia será la misma para las ramas del generador b y c,
puesto que las cargas están equilibradas).
4 29
𝑍 = 10 + 2 + 𝑗 𝜋 + 𝑗𝜋 = 12 + 𝑗 𝜋 = 12.54𝑒 16.89° Ω
25 25

Una vez calculada la impedancia podemos aproximar el circuito por el

siguiente circuito equivalente:

a) Donde ZT es nuestra impedancia equivalente, por lo que podemos hallar ĨaA

como:
120 60°
Ĩ = 12.54 16.89° = 9.56𝑒 43.11° = 6.98 + 𝑗6.53 𝐴

Una vez hallada la corriente de línea en a, podemos hallar las demás

corrientes simplemente sumando o restando un desfase de 120º.
76.89°
Ĩ = 9.56𝑒 𝐴 Ĩ = 9.56𝑒 163.11° 𝐴

b) Para calcular Ṽ será necesario calcular Ṽ y Ṽ

Puesto que sabemos la corriente que circula por cada una de las líneas,
calcularemos la impedancia equivalente desde A hasta N la cual será la misma
que desde B hasta N, por lo que conociendo estas impedancias y multiplicando
por la corriente de línea hallaremos la caída de tensión que se produce en los
punto AN y BN.
Ṽ = 9.56𝑒 43.11° 𝑥 10.48𝑒 17.44° = 100.18𝑒 60.55° 𝑉

2
 76.89°
Ṽ = 9.56𝑒 𝑥 10.48𝑒 17.44° = 100.18𝑒 59.45°
𝑉

Ṽ =Ṽ −Ṽ = 100.18𝑒 60.55° − 100.18𝑒 59.45°

= 173.51𝑒 90.55° 𝑉

Simulaciones en QUCS
Simulamos el circuito considerando f=50Hz.
Comprobamos a partir de los resultados del análisis transitorio:

a) Que el circuito es equilibrado (considerando una línea neutra entre n y N con

R=2Ω y L=1.6mH) y observando su corriente. ¿Qué ocurre si desequilibramos
alguna de las cargas?

Figura 1: Esquemático en QUCS del ejercicio 1.a.

3
 Figura 2: Representación en QUCS del ejercicio 1.a.

Como podemos observar, tenemos la misma amplitud pero desfasada 120

grados entre cada una de ellas. También podemos ver como la tensión en la
línea neutra es 0 puesto que las cargas están balanceadas ya que son todas
iguales.
En el caso de desequilibrar alguna de las cargas, por ejemplo, cambiando el
valor de la resistencia de la segunda línea de 10Ω a un valor de 30Ω, obtenemos
la siguiente gráfica.

Figura 3: Esquemático del ejercicio 1.a desbalanceando una de las cargas.

Figura 4: Representación del ejercicio 1.a desbalanceando una de las cargas.

4
 Observamos ahora cómo la corriente de la línea neutra deja de ser nula, por
lo que el circuito ya no es equilibrado.

b) La relación entre el voltaje de fase en la carga ṼAN y el voltaje de línea ṼAB

para un circuito Y-Y.

Figura 5: Representación del ejercicio 1.b.

Como podemos ver, las dos señales presentan una amplitud diferente además
de desfase entre ellas.

3. Ejercicio 2: Para el circuito Y-Δ equilibrado de la figura:

Calcule analíticamente los fasores de:

a) Las corrientes de fase ĨAB y de línea ĨaA
b) El voltaje de fase ṼAB.

Cálculo analítico

5
 Observamos la configuración del circuito donde obtenemos una disposición
de estrella-triángulo por lo que transformaremos el circuito a estrella-estrella para
la simplificación de los cálculos, para ello calcularemos la impedancia
equivalente entre los puntos AB la cual será la misma para los puntos BC y AC.
𝑍 = 100 + 𝑗20𝜋 = 118.10𝑒 32.14º 𝛺

118.10𝑒 32.14º
𝑍 = 3𝑍 → 𝑍 = = 39.36𝑒 32.14º 𝛺
3
Una vez calculada la impedancia equivalente podemos obtener una
configuración en estrella-estrella. Podemos aproximar el circuito por el siguiente
circuito equivalente:

a) Observamos el circuito, el cual es similar al del ejercicio 1, por lo que,

podemos hallar la corriente de línea como:
100º 31.38°
Ĩ = = 2.48𝑒 𝐴
40.21𝑒 31.38°
Una vez hallada la corriente de línea podemos hallar la corriente de fase AB
como:
Ĩ
Ĩ = 𝑒 30° = 1.43𝑒 1.38°
𝐴
√3

b) Para calcular el voltaje de fase Ṽ será necesario calcular Ṽ y Ṽ , esto

se realizará de manera idéntica al ejercicio 1.
31.38°
Ṽ = 2.48𝑒 𝑥 39.36𝑒 32.14° = 97.61𝑒 0.76° 𝑉
151.38°
Ṽ = 2.48𝑒 𝑥 39.36𝑒 32.14° = 97.61𝑒 119.24°
𝑉

Ṽ =Ṽ − Ṽ = 97.61𝑒 0.76° − 97.61𝑒 119.24°

= 169.05𝑒 30.75° 𝑉

Simulaciones en QUCS
Simulamos el circuito considerando f=50Hz.

6
 Comprobamos a partir de los resultados del análisis transitorio la relación
entre la corriente de fase ĨAB y el voltaje de línea ĨaA para un circuito Y‐Δ.

Figura 6: Esquemático en QUCS del ejercicio 2.a.

Figura 7: Representación en QUCS del ejercicio 2.a.

Sustituímos las resistencias y las bobinas de carga por otras de 1/3 de su valor
y cambiamos la topología triángulo de la carga por una tipología en estrella.
Posteriormente obtendremos mediante simulación el voltaje de fase ṼAB.

7
 Figura 8: Esquemático en QUCS del ejercicio 2.b.

Figura 9: Representación en QUCS del ejercicio 2.b.

Los valores obtenidos por simulación se corresponden con los teóricos, y en

ambos casos se obtiene el mismo voltaje de carga, ya que lo único que ha
cambiado ha sido las impedancias de carga y la topología, mientras que el voltaje
en el generador sigue siendo el mismo, y esto es lo único de lo que depende.

8
 4. Ejercicio 3: Se dispone de un generador trifásico de tensión en
estrella de 380V/50Hz (tensión de línea) que alimenta a una instalación
de seguimiento de satélites de comunicaciones compuesta por:
a) Un equipo de transmisión que tiene un consumo de 15 KW con un f.p.
(factor de potencia) de 0.95 en retraso, conectado en estrella y de forma
equilibrada.
b) Una antena con un motor asíncrono trifásico de características: Motor 1: 5
C.V.; f.p. = 0.6 (en retraso); conectado en estrella. (1 C.V.=735.5W).
Calcúlese:
1. La impedancia asociada a cada una de las cargas del sistema trifásico.
2. Corriente por la fase A (en módulo y fase ) por cada una de las cargas.
3. Corriente total que suministra el generador por cada una de las fases.
Factor de potencia de la instalación.
4. Potencia activa, reactiva y aparente que absorbe cada una de las cargas.
5. Potencia total activa, reactiva y aparente que entrega el generador.
6. Valor de los condensadores a conectar entre la carga y el generador,
conectados en paralelo y en triángulo para que el factor de potencia de la
instalación sea la unidad. En estas condiciones, calcúlese la corriente por los
condensadores y la corriente total entregada por la fase A del generador.

Cálculo analítico
1. Según el enunciado la tensión entre líneas es de 380V por lo que aplicando la
380
expresión |𝑉𝑎𝑏| = 𝑉𝑝√3 → = 𝑉𝑝 → 𝑉𝑝 = 219.39𝑉
√3

Como no se nos dice nada sobre la fase que tiene cada generador suponemos
que para el generador la fase es 0º, para el b -120º y para el c 120º.
Debido a que el sistema es equilibrado las cargas son iguales y por tanto para
a) cada carga consumirá 5KW.
Utilizando la siguiente expresión podemos hallar la corriente que circula por una
carga:
𝑃=𝐼 𝑉 𝐶𝑜𝑠(𝜃 − 𝜃 )

5 ⋅ 103 = 𝐼 219.39 ⋅ 0.95 → 𝐼 = 23.98 𝐴

Una vez calculado el módulo de la corriente podemos calcular su fase, ya que
el enunciado nos proporciona el factor de potencia usado por lo que podemos
usar la siguiente expresión:
𝑐𝑜𝑠(𝜃 − 𝜃 ) = 0.95

9
Considerando 𝜃 = 0 obtenemos: 𝜃 = −18.19°
Este desfase es razonable ya que la impedancia tiene una parte imaginaria
debido a la bobina, lo que produce el desfase entre la corriente y la tensión.Por
lo que la corriente en módulo y fase sería:
18.19°
Ĩ = 23.98𝑒 𝐴
Una vez calculada la corriente que circula por la carga y sabiendo que la
tensión en sus extremos es la misma que la de la fuente tenemos:
𝑉𝑅𝑀𝑆 219.39𝑒0° 𝐴
= = 8.69 + 𝑗2.85𝛺
𝐼𝑅𝑀𝑆 23.98𝑒−18.19°
El mismo procedimiento se puede utilizar para hallar la impedancia en el
apartado b) donde cada carga consumirá unos 1.22KW por lo que utilizando las
mismas expresiones:

1.22 ⋅ 103 =𝐼 219.39 ⋅ 0.6 → 𝐼 = 9.26 𝐴

𝐶𝑜𝑠(𝜃 − 𝜃 ) = 0.6
Considerando 𝜃 = 0° obtenemos: 𝜃 = −53.13°
53.13°
Ĩ = 9.26𝑒 𝐴
𝑉𝑅𝑀𝑆 219.39𝑒0° 𝐴
= = 14.21 + 𝑗19𝛺
𝐼𝑅𝑀𝑆 9.26𝑒−53.13°

2. La corriente por la fase A en este caso coincide con la corriente de línea por
lo que:
18.19°
a) Ĩ = 23.98𝑒 𝐴
53.13°
b) Ĩ = 9.26𝑒 𝐴

3. La corriente que suministra el generador será la suma de ambas corrientes de

fase:
27.71°
Ĩ = (22.78 − 7.48𝑗) + (5.55 − 7.40𝑗) = 28.33 − 14.88𝑗 = 32𝑒 𝐴
Una vez conocido el ángulo de la corriente podemos hallar el factor de
potencia:
𝑐𝑜𝑠(𝜃 − 𝜃 ) = 𝑓𝑝 → 𝑓𝑝 = 𝑐𝑜𝑠(−𝜃 ) = 𝑐𝑜𝑠(27.71°) = 0.88

4. La potencia activa o real se nos da en el enunciado donde para el apartado a)

cada carga consumirá 5 KW y para el apartado b) cada carga consumirá unos
1.22KW.

10
 La potencia aparente puede calcularse sabiendo el valor de la corriente y
tensión por la carga en RMS por lo que:
a) 𝑆 = 𝐼 𝑉 = 23.98 ⋅ 219.39 = 5.26 𝑘𝑉. 𝐴
b) 𝑆 = 𝐼 𝑉 = 9.26 ⋅ 219.39 = 2.03 𝑘𝑉. 𝐴
Para calcular la potencia reactiva utilizaremos la siguiente expresión:

a) 𝑆 = 𝑃2 + 𝑄 2 → 𝑄 = 𝑆 2 − 𝑃2 = 5.262 − 52 = 1.63 𝑘𝑉. 𝐴. 𝑅

b) 𝑆 = 𝑃2 + 𝑄 2 → 𝑄 = 𝑆 2 − 𝑃2 = 2.032 − 1.222 = 1.62 𝑘𝑉. 𝐴. 𝑅

5. La potencia total activa del sistema será la suma de la potencia activa de la

carga para cada sistema:
𝑃 = 15 + 3.67 = 18.67𝑘𝑊

Como sabemos la potencia aparente de cada generador de fase podemos

1
𝑍 =𝑍 +
𝑗𝜔𝐶
Utilizando admitancias obtenemos:
1 1
0°
= + 𝑗𝜔𝐶 → 𝐶 = 69.39µ𝐹
7.738𝑒 31.65𝑒 43.65°

Como sabemos que la tensión entre líneas es de 380V sabemos que esta será
la tensión a la que está sometida los extremos del condensador, por lo que si
dividimos esta tensión entre la impedancia del condensador obtendremos la
corriente que circula a través de este:
380
Ĩ𝑐 = = 8.28 𝐴
1
𝜔𝐶
Como sabemos que la corriente está en adelanto su fase será 90º.
Ĩ𝑐 = 8.28𝑒 90° 𝐴

Simulaciones en QUCS

11
 Figura 10: Esquemático en QUCS del ejercicio 3 sin condensadores.

Figura 11: Representación en QUCS del ejercicio 3 sin condensadores.

Podemos observar en la figura anterior, la corriente que circula en las cargas

por la fase A, con un cierto desfase entre ambos parámetros, aunque los
resultados obtenidos coincidan con los teóricos. Para arreglar este desfase
obtenemos un circuito con condensadores con topología en triángulo donde el
nuevo factor de potencia es 1. Estos generadores compensarán la parte de
potencia reactiva generada por los inductores quedando una potencia real y
siendo necesaria menos corriente para alimentar de la misma manera a las
cargas. El nuevo circuito es el siguiente.

12
 Figura 12: Esquemático en QUCS del ejercicio 3 con condensadores.

Figura 13: Representación en QUCS del ejercicio 3 con condensadores.
