Fundamentos de Diseño estructural
Ayudantía 3

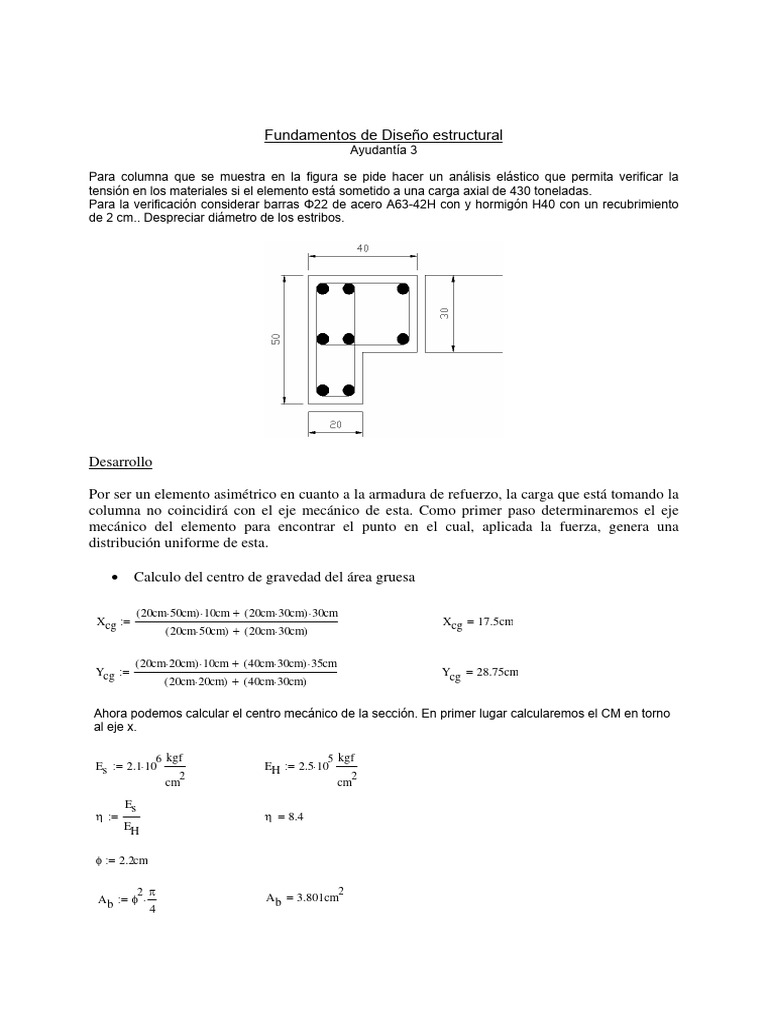

Para columna que se muestra en la figura se pide hacer un análisis elástico que permita verificar la
tensión en los materiales si el elemento está sometido a una carga axial de 430 toneladas.
Para la verificación considerar barras Φ22 de acero A63-42H con y hormigón H40 con un recubrimiento
de 2 cm.. Despreciar diámetro de los estribos.
Desarrollo
Por ser un elemento asimétrico en cuanto a la armadura de refuerzo, la carga que está tomando la
columna no coincidirá con el eje mecánico de esta. Como primer paso determinaremos el eje
mecánico del elemento para encontrar el punto en el cual, aplicada la fuerza, genera una
distribución uniforme de esta.
• Calculo del centro de gravedad del área gruesa
( 20cm⋅ 50cm) ⋅ 10cm + ( 20cm⋅ 30cm) ⋅ 30cm
Xcg := Xcg = 17.5cm
( 20cm⋅ 50cm) + ( 20cm⋅ 30cm)
( 20cm⋅ 20cm) ⋅ 10cm + ( 40cm⋅ 30cm) ⋅ 35cm
Ycg := Ycg = 28.75cm
( 20cm⋅ 20cm) + ( 40cm⋅ 30cm)
Ahora podemos calcular el centro mecánico de la sección. En primer lugar calcularemos el CM en torno
al eje x.
6 kgf 5 kgf
Es := 2.1⋅ 10 EH := 2.5⋅ 10
2 2
cm cm
Es
η := η = 8.4
EH
φ := 2.2cm
2 π 2
A b := φ ⋅ A b = 3.801cm
4
2
A s := 8⋅ A b A s = 30.411cm
2
A g := 20cm⋅ 50cm + 20cm⋅ 30cm A g = 1600cm
2
A H := A g − A s A H = 1569.589cm
Cálculo del eje mecánico según X
2
3⋅ A b = 11.404cm Primera y segunda capa
2
2⋅ A b = 7.603cm Tercera capa
Transformando todo a hormigón
2 2
3⋅ A b ⋅ η = 95.793cm 2⋅ A b ⋅ η = 63.862cm
φ
Z1 := 2cm + Z1 = 3.1cm
2
Z2 := 20cm − ⎜ 2cm +
⎛ φ⎞
⎟ Z2 = 16.9cm
⎝ 2⎠
Z3 := 40cm − ⎜ 2cm +
⎛ φ⎞
⎟ Z3 = 36.9cm
⎝ 2⎠
Ai Zi Ai*Zi
Ag 1600 17.5 28000
95.793 3.1 296.9583
Areas de acero
equivalente 95.793 16.9 1618.9017
63.862 36.9 2356.5078
Descuento areas -11.404 3.1 -35.3524
de acero al -11.404 16.9 -192.7276
hormigón -7.603 46.9 -356.5807
Sumatoria 1825.037 31687.7071
Luego la coordenada del centro mecánico en el eje X será:
Zx =
∑ A *Z I i
= 17.363cm
∑A i
De forma análoga
Z y = 28.537cm
Si suponemos que la carga axial que solicita la viga está aplicada en el centro mecánico de esta
podemos afirmar que habrá un estado uniforme de deformaciones axiales.
En el rango elástico se cumple la ley de Hook por lo que podemos obtener las siguientes
relaciones.
P
ε=
As * E s + AH * E H
Como hay uniformidad en las deformaciones ε = εs = εH
Es Es
σ s = ES * ε = *P con η=
As * E s + AH * E H EH
η
Entonces σs = *P
As *η + AH
De la misma forma
1
σH = *P
η * As + AH
Aplicando las ecuaciones anteriores al problema tenemos
P := 430tonf
η kgf
σs := ⋅P σs = 1795.442
As ⋅ η + AH 2
cm
1 kgf
σH := ⋅P σH = 213.743
As ⋅η + AH 2
cm
Ahora verificaremos las tensiones admisibles considerando un factor de seguridad de 1.8 para el
acero y 3.0 para el hormigón.
4200⎛ kgf⎞ kgf
σsadm := σsadm = 2333.333
1.8 ⎜ 2 ⎟ 2
⎝ cm ⎠ cm
350 ⎛ kgf⎞ kgf
σHadm := σHadm = 194.444
1.8 ⎜ 2 ⎟ 2
⎝ cm ⎠ cm
Podemos ver que las tensiones en el acero están muy por debajo de las admisibles
pero sin embargo las tensiones de diseño del hormigón han sido superadas por lo que
el elemento estaría mal diseñado.
Diseño de columnas (Método LRFD. ACI318-2002)
En este tipo de elementos la solicitación predominante es la compresión, aunque pueden verse afectados
por otras solicitaciones como compresión simple, compuesta y flexión compuesta. La principal función de
las columnas cortas esta relacionada con el traspaso de las acciones sobre la estructura entre los pisos y
de estos a las fundaciones.
Las principales funciones de las barras longitudinales son:
• Absorber compresión y ayudar al hormigón a resistir las cargas
• Absorber tracción en casos de flexión.
Las principales funciones de las barras transversales (estribos o zunchos) son:
• Evitar el pandeo de la armadura longitudinal
• Ayudar a resistir las solicitaciones por corte.
Las ecuaciones del diseño de columnas cortas son:
φ * Pnmax = 0,85 * φ * [0,85 * fc ´( Ag − As) + fy * As ] con φ = 0,70 para columnas con zunchos
φ * Pnmax = 0,80 * φ * [0,85 * fc ´( Ag − As) + fy * As ] con φ = 0,65 para columnas con estribos.
El diseño de los elementos debe cumplir con ciertos requisitos.
Armadura Longitudinal
As
Se define como la cuantía de acero ρ= . Este parámetro no debe exceder los siguientes límites.
Ag
0,01 ≤ ρ ≤ 0,08
• La separación entre barras longitudinales no debe exceder de 150mm para barras que no esten
amarradas
• No debe haber más de una barra seguida suelta.
Armadura Transversal
Si la armadura longitudinal es ≤ φ 32 ⇒ φ10
Si la armadura longitudinal es > φ 32 ⇒ φ12
La separación máxima entre las armaduras transversales no debe exceder el valor mínimo entre:
• 16 * φ de las barras longitudinales.
• 48 * φ de las barras transversales.
