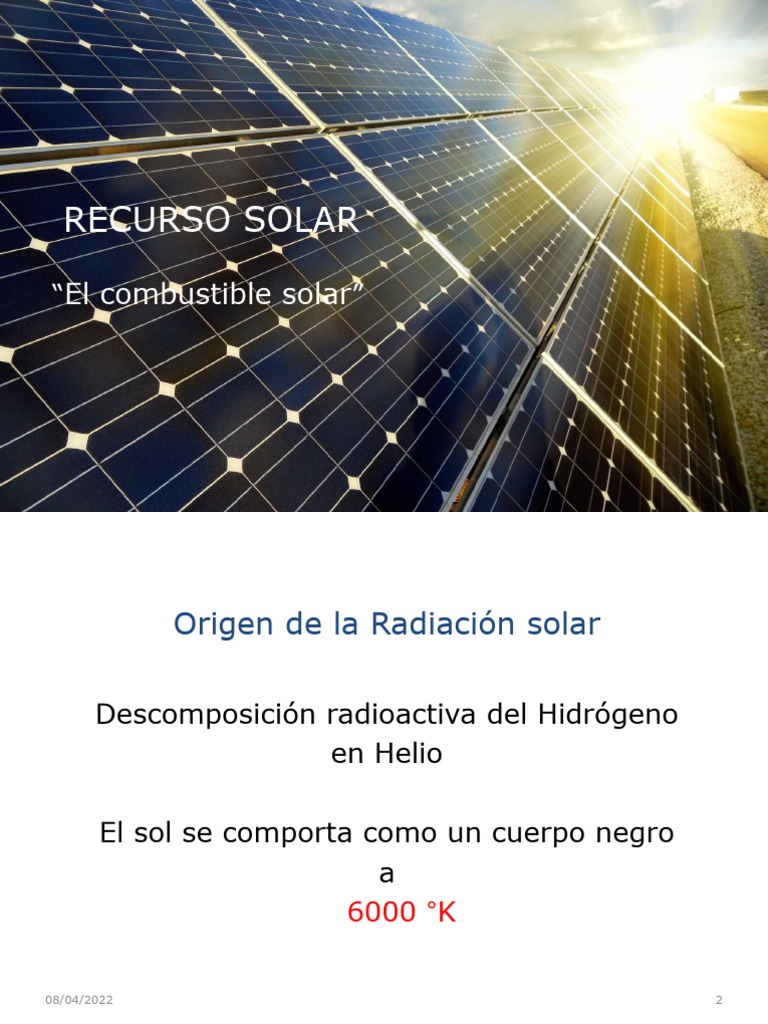

RECURSO SOLAR

“El combustible solar”

 Origen de la Radiación solar

Descomposición radioactiva del Hidrógeno

en Helio

El sol se comporta como un cuerpo negro

a
6000 °K

08/04/2022 2
 El SOL

✓ Estrella: Enana
✓ Diámetro: 1.392.000 Km
✓ Masa: 2,2 x 10²⁶ Toneladas
✓ Distancia “media“ a la tierra: 150 Millones de Km.
✓ Calor producido por Fusión
✓ Se transforma el hidrógeno en helio liberando energía
✓ Temperatura en la superficie (fotósfera) aprox. 6.000°K

08/04/2022 3
 La Tierra sólo intercepta una dos mil millonésima ava parte
de la energía que el Sol, irradia en todas las direcciones

En la fotósfera el sol tiene una temperatura de 6000 º K

Emite: 70.000 a 80.000 Kw/m²

08/04/2022 4
 La energía recibida es:

✓ 180 billones de kW

Equivale a:

✓ 35.000 veces el consumo energético mundial

por año

08/04/2022 5
 CONSTANTE SOLAR

En el tope de la atmósfera la radiación solar llega con una

intensidad que se denomina CONSTANTE SOLAR y que
equivale a: 1.367 W/m2 promedio

(+/- 3,3% debido a la excentricidad de la orbita terrestre)

Luego la energía que llega a la superficie de nuestro planeta

es menor, cerca de un 1KW/m2 (1.000 W/m2)

08/04/2022 6
 CARACTERISTICAS DE UNA ONDA

08/04/2022 7
 Características de una onda

Longitud de onda λ (landa)

Frecuencia ν (nu)
Amplitud a

Velocidad de propagación de la onda c = λ.v

Energía que porta la onda: E = h.v = h . c / λ

Siendo h la constante de Planck: h = 6,63 . 10-24 J.s

08/04/2022 8
 Espectro de ondas electromagnéticas

Región de la radiación solar

08/04/2022 9
 Espectro de ondas electromagnéticas

10
08/04/2022
 El espectro de emisión de un radiador de cuerpo negro está dado
por su temperatura, el espectro de radiación solar fuera de la
atmósfera, corresponde casi al de un cuerpo negro de 6.000 ºK y
es continuo desde 200 nm (ultravioleta) hasta 3.000 nm.(infrarrojo)

( 1 nanómetro = 10-9 m)

La absorción atmosférica es selectiva y cambia no solo la cantidad,

sino también la composición espectral de la radiación recibida

Los “vacíos” de la curva que pertenece a la superficie sobre la Tierra

muestran las bandas características de absorción de los gases
atmosféricos: oxígeno, nitrógeno, dióxido de carbono y vapor de agua

08/04/2022 11
 ABSORCION DE LOS RAYOS SOLARES EN LA ATMOSFERA

✓ Los rayos UV son filtrados por el OZONO

✓ Los rayos INFRARROJOS son absorbidos por el H20 (vapor),

CO2, polvo y polución ambiental

✓ Las gotas de agua de la atmósfera difunden las longitudes

de onda corta (azul y violeta) y son la que dan el color azul
al cielo

08/04/2022 12
 Espectro de emisión cuerpo negro

08/04/2022 13
 Espectro de emisión cuerpo negro
UV IR
2100

1800 Irradiación solar

fuera de la atmósfera

1500
Irradiación solar
al nivel del mar
Irradiancia espectral(W·m-2·m-1)

1200

O3

300

H2O
300
O2 H2O H2O, CO2
H2O, CO2
H2O, CO2
300 O3

H2O
0
0.2 0.5 1.0 1.5 2.0 2.5 2.7
 (m)
08/04/2022 14
 ABSORCION DE LA RADIACION SOLAR EN LA
ATMOSFERA

Al penetrar en la atmósfera la radiación solar se

altera por:

✓ Reflexión
✓ Difusión

08/04/2022 17
 Variaciones de la energía solar incidente

100% 30%

47%

23%

08/04/2022 18
✓ El 100% de la radiación recibida por el planeta se distribuye de
la siguiente manera:
✓ El 30% de la radiación incidente se refleja sin cambio en la
longitud de onda, no es absorbida por la Tierra
✓ El 47% es absorbido por la atmósfera y la superficie de la Tierra,
provoca un incremento en la temperatura y a continuación se
irradia nuevamente hacia el espacio
✓ Únicamente el 23% restante penetra en el sistema terrestre
subdividiéndose en:
✓ El 22,5% se almacena en agua de océanos, mares e hielos
✓ El 0,48% pasa a ser la fuerza motriz de vientos, olas, corrientes
marinas, moldea el clima y da lugar al ciclo hidrológico
✓ El 0,02% o sea 40 x 1012 W penetra en el sistema biológico por
fotosíntesis de las plantas y las algas

08/04/2022 19
✓ Una pequeña proporción de la energía almacenada como
energía química en plantas y tejidos de los cuerpos animales
y acumulada a lo largo de millones de años bajo condiciones
geológicas favorables, en forma de carbones y aceites
minerales se han convertido reservas de combustibles fósiles

✓ Como vimos el ritmo de formación de dichos combustibles

fósiles es mínimo en comparación con el ritmo de consumo
cada vez más intenso

✓ Entonces, para reducir el ritmo de agotamiento de las fuentes

de energía fósil, deberíamos aprovechar la energía solar,
derivando el flujo de estas importantes cantidades radiantes
y “redirigirlas” para que trabajen para nuestro beneficio antes
que se disipen y sean re-irradiadas al espacio”

08/04/2022 20
 LOCALMENTE LA RADIACION
DEPENDE DE:

- La estación del año

- La diafanidad de la atmósfera

- La situación geográfica

- El ángulo de incidencia

08/04/2022 21
 Medición práctica de la Energía Solar

La cantidad de radiación recibida y aprovechable prácticamente depende de

muchos factores climáticos y de otro orden

✓ el viento
✓ el enturbiamiento de la atmósfera
✓ la situación del horizonte
✓ la relación con las elevaciones del terreno

La posición del edificio, los colectores y otros elementos, tiene una gran
influencia sobre los valores calculados para la radiación

Debido a esta multiplicidad de factores de influencia, no pueden determinarse

previamente con exactitud las cantidades de energía que incidirán en el futuro
sobre una superficie colectora

El cálculo se efectúa con valores medios para cada zona climática , si se

dispone de estos datos pueden utilizarse, en general, sin grandes errores

08/04/2022 22
 TRAYECTORIA APARENTE DEL SOL

08/04/2022 26
 ÁNGULOS SOLARES BÁSICOS

S N

ϒ(s) = Azimut Solar

(Durante la mañana)
E
ÁNGULOS SOLARES BÁSICOS

S N

α(s) = Altura Solar

(Durante la mañana)
E
ÁNGULOS SOLARES BÁSICOS

S N

θz= Cenit Solar

E
ÁNGULOS SOLARES BÁSICOS

S N

α(s) = Altura Solar

ϒ(s) = Azimut Solar=0
E (Durante el mediodía)
 Medición de la radiación solar

• Pirheliómetro: permite medir la radiación normal a un

plano ya que hace un seguimiento constante del sol

• Piranómetro: determina la radiación total incidente en un

período de tiempo

• Heliógrafo: permite determinar las horas de asoleamiento

en el lugar, la duración del día solar

08/04/2022 31
08/04/2022 32
Heliógrafos
miden la
duración del
día solar

08/04/2022 33
 Piranómetro
(radiómetro)

08/04/2022 34
 Unidades de medición
Langley = 1 kcal/cm2

➢ Kcal/m2

➢ Kw/m2

➢ Kj/m2

➢ Mj/m2

Equivalencia: 1 Kcal/m2 = 4,2 Kj/m2

08/04/2022 35
 ESTACIONES DE MEDICION DE RADIACION EN LA ARGENTINA
RED SOLARIMETRICA

08/04/2022 36
 LISTADO DE UBICACIÓN DE LAS ESTACIONES DE MEDICION

08/04/2022 37
 Registros de los valores de la radiación y datos
complementarios

08/04/2022 38
 Conceptos climáticos fundamentales

➢ Radiación directa

Es el brillo del sol que llega en forma directa hasta

la superficie terrestre y no se desvía (proyecta
sombra)

Su valor es: Diciembre: 875 W/m2

Abril: 775 W/m2

08/04/2022 39
 Radiación difusa

➢ Es la parte de la radiación directa que se desvía al

atravesar la atmósfera al chocar con las partículas
que flotan en el aire

En diciembre vale: 100 y 250 W/m2

En abril vale: 50 y 100 W/m2

08/04/2022 40
 Radiación global

➢ Radiación directa
+
Radiación difusa

Su valor máximo promedio sobre la superficie

terrestre alcanza los 1000 W/m2

08/04/2022 41
 Radiación reflejada o “albedo”

➢ Su valor depende de las características de la superficie

sobre la que está apoyada la superficie de captación y
su ángulo de inclinación

08/04/2022 42
Radiómetro (piranómetro) Universidad de la Punta (San Luis) primavera mediodía

08/04/2022 43
 Irradiancia e irradiación

Cuando hablamos de radiación, lo hablamos en forma genérica, a partir de

ahora nos referiremos a:

Irradiancia Solar = Flujo o Potencia solar =[W/m2]=Potencia/unidad de área

Irradiación Solar = Energía solar = [Wh/m2] ó [MJ/m2]=Energía/unidad de área

08/04/2022 44
 Radiación: Irradiancia e Irradiación

Irradiancia Irradiación

1.000 W/m2 b b+ a

Área =  c
a  2 

6.500 Wh/m2/día

• Irradiancia Solar = Flujo o Potencia solar =[W/m2]=Potencia/unidad de área

• Irradiación Solar = Energía solar = [Wh/m2] ó [MJ/m2]=Energía/unidad de área

 Número de horas de sol

➢ El número de horas de sol depende de la situación geográfica

y de las condiciones climatológicas

➢ Los valores máximos se alcanzan en las zonas desérticas (por ej.) en

San Juan, 3200 hs al año, o en la alta montaña

➢ La intensidad de la radiación y de la duración anual de la insolación

determinan la cantidad de energía que disponemos para una posición
geográfica determinada

08/04/2022 46
 Horas solares pico (HPS)

08/04/2022 47
 según
Grossi-Gallego

Heliofanía efectiva promedio de verano e invierno en horas de día solar

08/04/2022 48
 según
Grossi-Gallego

Promedio de irradiación solar global diaria para verano e invierno en kwh/m2

08/04/2022 50
 Probabilidad de Insolación

Un criterio importante para el aprovechamiento de la energía solar

es la probabilidad de la insolación solar.

➢ Si es inferior al 20%, el aprovechamiento económico de la energía

solar puede resultar difícil.

➢ Si está comprendida entre el 20 y 50 %, puede ya esperarse un

interesante ahorro de energía.

➢ Si el sol está cubierto por la niebla o por las nubes durante menos
del 50 % del tiempo, un edificio debidamente concebido puede
abastecerse totalmente de calor por la energía solar durante los
meses de invierno.

08/04/2022 51
 IRRADIACION (energía wh/m2 ó kwh/m2)

08/04/2022 52
 ene feb mar abr may jun jul ago sep oct nov dic
Hh [kWh/(m2.día)] 6,74 5,83 4,77 3,51 2,60 2,08 2,17 2,93 3,96 5,07 6,22 6,73
R 0,95 1,00 1,08 1,20 1,35 1,42 1,38 1,26 1,13 1,03 0,97 0,94
HT [kWh/(m2.día)] 6,42 5,85 5,16 4,22 3,50 2,97 2,99 3,70 4,46 5,22 6,03 6,35
HPS 6,42 5,85 5,16 4,22 3,50 2,97 2,99 3,70 4,46 5,22 6,03 6,35
 Indice Kt (Indice de claridad)

El índice Kt es un índice adimensional creado a través de análisis

estadísticos y que nos indica el estado atmosférico local y viene dado por
la expresión:

Kt = Hh / Ho

Donde:
Hh = Irradiación global en el lugar en superficie horizontal (promedio mes)
Ho = Irradiación extraterrestre

08/04/2022 54
Mg. Ing. Wallace Radiación Solar
 Ho

KT

Hh

08/04/2022 56
 Conversión solar térmica

➢ Bajas temperaturas: menor de 90ºC

➢ Medias temperaturas: de 90ºC a 400ºC

➢ Altas temperaturas: mayores de 400ºC

08/04/2022 58
 UTILIZACION PARA BAJAS TEMPERATURAS

Si bien la energía solar recibida por nuestro planeta es

de un valor importante, podemos
ver también que se la encuentra en forma muy dispersa

Es por ello que el hombre debe desarrollar ciertas técnicas

que nos permitan su aprovechamiento en bajas temperaturas
como lo tenemos con en el llamado:

Efecto invernadero

Este es el efecto en el cual se basan los calentadores de

agua, los calentadores de aire y los destiladores de agua

08/04/2022 59
 Efecto invernadero

08/04/2022 60
 Balance de energía en un colector solar plano

08/04/2022 61
 Rendimiento del colector

ENERGIA ÚTIL
ENERGIA INCIDENTE

08/04/2022 62
 Pérdidas en el colector solar térmico

La energía solar incidente sólo puede aprovecharse en parte

otra parte se pierde por:
Reflexión
Ópticas
Absorción

Baja aislación
Térmicas
Falta de estanqueidad

Cuanto menores sean las pérdidas propias, mayor será el rendimiento

del colector solar solar
08/04/2022 63
 Pérdidas térmicas en el colector

✓ PÉRDIDAS POR CONVECCIÓN

✓ PÉRDIDAS POR RADIACIÓN POR LA SUPERFICIE

TRANSPARENTE (las más importantes)

✓ PÉRDIDAS POR TRANSMISION POR LATERALES Y FONDO DE

LA CARCASA

08/04/2022 64
 Rendimiento Máximo

✓ El rendimiento máximo de un colector solar puede

mejorarse por medio de las superficies de absorción
llamadas revestimientos selectivos

✓ Estas superficies mejoran la absorbancia “a” y disminuyen

la emitancia “e” mejorando el balance de energía

Un colector que trabaje con un rendimiento del 50% al 80%

puede considerarse normal

08/04/2022 65
 Cálculo de conversión térmica
Si incide energía radiante sobre una superficie cualquiera, esta absorbe una
parte de ella, otra es reflejada, si la superficie es negra la absorción es mayor

Coeficiente de absorción a = energía absorbida / energía incidente

08/04/2022 66
Siendo a por definición un valor adimensional entre 0 y 1

Los colores claros, tienen valores menores y los oscuros, mayores

los absorbedores negros tienen valores entre:

0,8 – 0,98
El 0,2 – 0,02 restante respectivamente, se refleja y no es absorbido
por la superficie

Se establece así un régimen de admisión y otro de pérdida de calor,

cuando ambos se igualan, se alcanza una temperatura determinada,
llamada:
“temperatura de equilibrio”

08/04/2022 67
 Sistemas solares térmicos

Radiación
Colector Pérdidas del
Solar colector

Medio de Medio de
Calor ganado transporte de
transporte de
calor: Líquidos calor: Aire

Acumulador Acumulador
de agua de piedra
Tanque de agua Espacio relleno de piedra
o grava
08/04/2022 68
 Transferencia de Calor

El calor capturado por la superficie absorbente se entrega al acumulador,

por un medio transportador del calor

Este medio, que refrigera constantemente el colector, suele ser

aire; agua; gases o aceite.
Según el tipo del medio transportador hay que distinguir entre:

✓ colectores de aire
✓ colectores de líquido

Los colectores planos pueden transformar en calor tanto la radiación directa

como la difusa

Así se explica que un buen colector plano pueda calentar agua hasta un
cierto nivel de temperatura aunque no haya sol directo
08/04/2022 69
