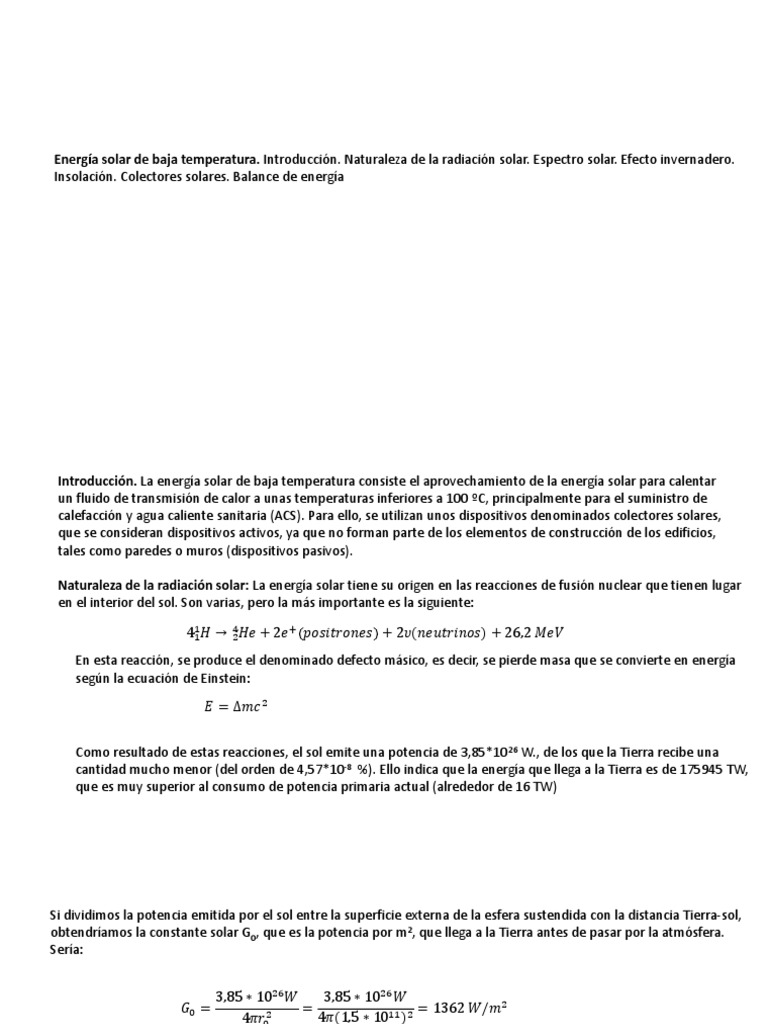

Energía solar de baja temperatura. Introducción. Naturaleza de la radiación solar. Espectro solar. Efecto invernadero.

Insolación. Colectores solares. Balance de energía

Introducción. La energía solar de baja temperatura consiste el aprovechamiento de la energía solar para calentar
un fluido de transmisión de calor a unas temperaturas inferiores a 100 ºC, principalmente para el suministro de
calefacción y agua caliente sanitaria (ACS). Para ello, se utilizan unos dispositivos denominados colectores solares,
que se consideran dispositivos activos, ya que no forman parte de los elementos de construcción de los edificios,
tales como paredes o muros (dispositivos pasivos).

Naturaleza de la radiación solar: La energía solar tiene su origen en las reacciones de fusión nuclear que tienen lugar
en el interior del sol. Son varias, pero la más importante es la siguiente:

4 11𝐻 → 42𝐻𝑒 + 2𝑒 + 𝑝𝑜𝑠𝑖𝑡𝑟𝑜𝑛𝑒𝑠 + 2𝜐(𝑛𝑒𝑢𝑡𝑟𝑖𝑛𝑜𝑠) + 26,2 𝑀𝑒𝑉

En esta reacción, se produce el denominado defecto másico, es decir, se pierde masa que se convierte en energía
según la ecuación de Einstein:

𝐸 = ∆𝑚𝑐 2

Como resultado de estas reacciones, el sol emite una potencia de 3,85*1026 W., de los que la Tierra recibe una
cantidad mucho menor (del orden de 4,57*10-8 %). Ello indica que la energía que llega a la Tierra es de 175945 TW,
que es muy superior al consumo de potencia primaria actual (alrededor de 16 TW)
Si dividimos la potencia emitida por el sol entre la superficie externa de la esfera sustendida con la distancia Tierra-sol,
obtendríamos la constante solar G0, que es la potencia por m2, que llega a la Tierra antes de pasar por la atmósfera.
Sería:

3,85 ∗ 1026 𝑊 3,85 ∗ 1026 𝑊

𝐺0 = 2 = 11 2 = 1362 𝑊/𝑚2
4𝜋𝑟0 4𝜋(1,5 ∗ 10 )
G0 es, a su vez, una irradiancia por sus unidades (W/m2)
En numerosas ocasiones, a efectos de cálculo, se asimila el sol a un cuerpo negro a una temperatura de 5780 K, de
modo que su potencia emisora puede calcularse mediante la ley de Stefan-Boltzmann:

𝐸𝑛 = 𝜎𝑇 4

El valor de G0 no es constante sino que varía ligeramente cada día del año debido a la trayectoria elíptica que sigue
la tierra alrededor del sol, denominada eclíptica. La fórmula que describe esta variación es la siguiente:

G0 (W/m2)
360𝑛
𝐺0 𝑛 = 1367 ∗ 1 + 0,033 ∗ 𝑐𝑜𝑠 n = número de orden de día del año
365
G0 es la radiación que incide sobre una superficie situada sobre la atmósfera, cuando ésta se encuentra normal a la
radiación solar. Por otro lado, de la radiación incidente, aproximadamente 27% es reflejada por la atmósfera y vuelve al
espacio. Esto es lo que se denomina como albedo. Por eso, la máxima irradiancia que entra en la atmósfera es
(1362)*(1-0,27) es aproximadamente 1000 W/m2, que es lo que se denomina un sol.

Sin embargo, Tierra va girando a lo largo del día y la irradiancia (G) que recibe una superficie situada sobre la Tierra varía,
como puede apreciarse en la siguiente figura:

𝜑(𝑡)
G0 (n)

G0(n)

Entonces, la irradiancia media a lo largo del día que recibiría esa superficie sería la siguiente:

(1−0,27) 𝑑𝑢𝑟𝑎𝑐𝑖ó𝑛 𝑑𝑒𝑙 𝑑í𝑎

ҧ
𝐺(n)=𝐺0 𝑛 ∗ ∗ ‫׬‬0 𝑐𝑜𝑠𝜑 𝑡 𝑑𝑡
𝑑𝑢𝑟𝑎𝑐𝑖ó𝑛 𝑑𝑒𝑙 𝑑í𝑎

Valores típicos de irradiancia media diarias en Europa serían entre 100 – 500 W/m2, dependiendo de
la latitud y estación
Espectro solar. La energía solar se transmite como ondas electromagnéticas a la velocidad de la luz (300000 km/s).
Su longitud de onda se encuentra dentro del rango de 0,25 y 6 micrómetros y el conjunto de estas radiaciones consti
tuye el espectro solar, que se muestra en la siguiente figura:
UV : 100 – 377 nm
Visible: 378 – 740 nm
IR próximo: 741 – 2500 nm
IR lejano: 2501 – 40000 nm
Cuando entra en contacto, con la atmósfera,
parte se refleja (albedo, 27%) y la que entra,
puede experimentar varios fenómenos:
- Absorción, seguido de conversión parcial en calor y
también su posterior reemisión en parte como
radiación de onda larga
- Dispersión: cambio de dirección, que depende de
la longitud de onda según la ley de Rayleigh. Por esto,
el cielo es azul.
- Reflexión, que no depende de la longitud de onda
La radiación que llega procedente del sol sin
cambiar su dirección se llama radiación directa.
La radiación que llega del sol pero por las
demás direcciones se llama radiación difusa
Una vez reflejado parte del espectro solar por el albedo, la radiación que entra en la atmósfera experimenta estos cambios:

- La radiación UV con 𝜆 < 300 𝑛𝑚 es eliminada por la capa de ozono. Y la correspondiente al UV próximo (300 < 𝜆 < 377
nm) pasa una pequeña parte, que es perjudicial para los seres humanos.
- La radiación visible (378 < 𝜆 < 740 𝑛𝑚) pasa completamente, siendo la atmósfera prácticamente transparente a esta
radiación. No obstante, puede ser absorbida parcialmente por la presencia de partículas sólidas en suspensión (aerosoles)
y gases contaminantes. Un ejemplo típico es la absorción por las partículas sólidas emitidas por erupciones volcánicas, que
enfrían el clima. Representa casi el 45% de la radiación que llega a la superficie terrestre.
- La radiación procedente del infrarrojo próximo (741 < 𝜆 < 2500 𝑛𝑚) es absorbida parcialmente por el vapor de H2O y
el CO2 presente en la atmósfera. Aún así, representa casi el 50% de la radiación que llega a la Tierra.

Toda esta radiación que recibe la Tierra, la reemite al espacio, dado que se tiene que cumplir la condición de equilibrio
térmico, es decir, potencia recibida = potencia emitida. Ahora bien, como se encuentra a mucho menor temperatura
que el sol (y recordando la ley de Wien), la emite como radiación dentro del infrarrojo lejano (10000 – 30000 nm).
Efecto invernadero

Aplicando la condición de equilibrio térmico a la Tierra, se tiene que cumplir que:

Potencia solar incidente = Potencia irradiada por la Tierra

La potencia solar incidente, teniendo en cuenta el albedo, sería:

𝑃𝑜𝑡𝑒𝑛𝑐𝑖𝑎 𝑠𝑜𝑙𝑎𝑟 𝑖𝑛𝑐𝑖𝑑𝑒𝑛𝑡𝑒 = 𝜋𝑅2 1 − 𝜌 ∗ 𝐺0

La potencia irradiada por la Tierra sería:

𝑃𝑜𝑡𝑒𝑛𝑐𝑖𝑎 𝑖𝑟𝑟𝑎𝑑𝑖𝑎𝑑𝑎 𝑝𝑜𝑟 𝑙𝑎 𝑇𝑖𝑒𝑟𝑟𝑎 = 4𝜋𝑅2 𝜖𝜎𝑇𝑡4

Igualando ambas expresiones, tendríamos que:

𝜋𝑅2 1 − 𝜌 ∗ 𝐺0 = 4𝜋𝑅2 𝜖𝜎𝑇𝑡4

1/4
Despejando la temperatura de la Tierra, tendríamos: 1 − 𝜌 ∗ 𝐺0
𝑇𝑡 =
4𝜎𝜖
Si suponemos una emitancia de 1, la temperatura de la Tierra, según la fórmula anterior, debería ser de:

1/4
1 − 0,27 ∗ 1367 𝑊/𝑚2
𝑇𝑡 = = 258 𝐾 = −15 º𝐶
4 ∗ 5,67 ∗ 10−8 𝑊/𝑚2 𝐾 4

Sin embargo, la Tierra está más caliente porque su temperatura media es de 15 ºC. Ello se debe a que su emitancia
es menor de la unidad, por la presencia de los gases de efecto invernadero (CO2, CH4, etc.), que capturan la radiación
térmica y no la reemiten. Por ello, la emitancia real de la Tierra es de:

1 − 𝜌 ∗ 𝐺0 1 − 0,27 ∗ 1367 𝑊/𝑚2

𝜖= = = 0,64
4𝜎𝑇𝑡4 10−8 𝑊
4 ∗ 5,67 ∗ 2 4 ∗ 2884 𝐾 4
𝑚 𝐾

La emitancia depende de la concentración de gases de efecto invernadero. A mayor concentración, menor emitancia.
Insolación (H). Se define como la energía solar recibida por una superficie terrestre por unidad de área a lo largo
de un día. Por lo tanto, sería una irradiancia, aunque sus unidades vendrían dadas en kWh/(m2*día). En Europa
oscila entre entre 2,5 – 11 kWh/m2/día.
H representa la irradiancia total, tanto la procedente de la radiación directa como de la difusa. Para medir la insolación,
se utilizan unos dispositivos denominados solarímetros, como el que se muestra en la figura:

La radiación atraviesa dos cúpulas hemiesféricas de vidrio

e incide sobre unos termopares que miden la radiación. Así,
se mediría toda la radiación (directa + difusa). Para medir solo
la difusa, se tapa el sensor de radiación directa mediante la
ubicación por encima de las dos semiesferas de un disco parasol

La insolación H cambia cada día del año debido a la rotación y traslación de la Tierra alrededor del sol. Para
caracterizarla, se elaboran mapas de insolación para cada día/mes del año, bien con líneas representando puntos de
Igual insolación (semejantes a las isóbaras de los mapas del tiempo) o con áreas coloreadas, como el que se muestra
a continuación, elaborado para España por la Agencia Española de Meteorología (AEMET).
Las estaciones aparecen como resultado del denominado ángulo de declinación (𝛿), que es el ángulo que forma el eje que
pasa por los polos con la perpendicular al plano de rotación de la Tierra alrededor del sol. Este ángulo varía entre -23,5º en
Invierno y +23,5º en verano, y es uno de los responsable de que durante el invierno los días sean más cortos y en el verano
más largos.
23,5º
El ángulo de declinación para cualquier día del año
N vendría dado por la siguiente fórmula, donde n sería
G0 el número de orden del día del año :
INVIERNO
(Hemisferio norte)
(284 + 𝑛)
𝛿 = 23,5 ∗ 𝑠𝑒𝑛𝑜 360 ∗
365
S
Así, para el día 23 de marzo (n=82), tendríamos:

N
(284+82)
VERANO 𝛿 = 23,5 ∗ 𝑠𝑒𝑛𝑜 360 ∗ =0,400º
G0 365
(Hemisferio norte)
S
23,5º
 Por otro lado, la duración del día vendría dado por la fórmula siguiente:

2
𝑁 ℎ = ∗ 𝑎𝑐𝑜𝑠 −𝑡𝑎𝑛𝜑 ∗ 𝑡𝑎𝑛𝛿 𝜑 = 𝑙𝑎𝑡𝑖𝑡𝑢𝑑; 𝛿 = á𝑛𝑔𝑢𝑙𝑜 𝑑𝑒 𝑑𝑒𝑐𝑙𝑖𝑛𝑎𝑐𝑖ó𝑛
15

Para la latitud de Madrid (40º) y el día 23 de marzo (declinación = 0,400º), tendríamos entonces:

2
𝑁= ∗ acos(−𝑡𝑎𝑛40º ∗ tan 0,400º) = 12,04 ℎ
15
A la hora de orientar una superficie para que reciba la mayor cantidad de radiación solar, se recomienda que
presente una inclinación igual a la latitud en primavera y otoño. En invierno, en cambio, se recomienda una
Inclinación ligeramente superior y en verano, una inclinación ligeramente inferior a la latitud.
La influencia de la inclinación de la superficie receptora en los valores de radiación recibidos puede apreciarse en los
siguientes valores, obtenidos para una superficie situada a una latitud de 50º:

Inclinación: radiación total anual (kWh/m2)

0º 944
30º 1068
45º 1053
60º 990
90º 745
Los valores de insolación H en el hemisferio Norte para las distintas latitudes a lo largo de los diferentes meses del año
se muestra en la siguiente figura:

Latitud
30 0º

25
H
(MJ m-2 día-1) 30º
20

15 45º

10
60º

Julio Agosto Enero Marzo junio

Mes (Hemisferio Norte)

Mecanismos de transmisión de calor. En los colectores solares, están presentes los tres mecanismos de transmisión de
calor: conducción, convección y radiación. La resistencia por conducción aparece en el vidrio transparente del colector,
mientras que las resistencias por convección y radiación surgen en la transmisión de calor a través del aire en el espacio
placa-vidrio y vidrio- espacio exterior.

En el caso de la conducción, su término de resistencia térmica vendría dado por la siguiente expresión:
𝑒 𝑘 = 𝑐𝑜𝑛𝑑𝑢𝑐𝑡𝑖𝑣𝑖𝑑𝑎𝑑 𝑡é𝑟𝑚𝑖𝑐𝑎. 𝐸𝑛 𝑒𝑙 𝑐𝑎𝑠𝑜 𝑑𝑒𝑙 𝑣𝑖𝑑𝑟𝑖𝑜, 𝑠𝑢 𝑣𝑎𝑙𝑜𝑟 𝑒𝑠 1,05 𝑊/𝑚𝐾
𝑅𝑐𝑜𝑛𝑑 =
𝑘∗𝐴 𝑒 = 𝑒𝑠𝑝𝑒𝑠𝑜𝑟 𝑑𝑒𝑙 𝑚𝑎𝑡𝑒𝑟𝑖𝑎𝑙 𝑚 .
𝐴 = á𝑟𝑒𝑎 𝑛𝑜𝑟𝑚𝑎𝑙 𝑑𝑒 𝑡𝑟𝑎𝑛𝑠𝑚𝑖𝑠𝑖ó𝑛 𝑑𝑒 𝑐𝑎𝑙𝑜𝑟

Se emplea el vidrio por sus excelentes propiedades, dado que es prácticamente transparente a las radiación del
visible y infrarrojo próximo, pero apenas deja pasar radiación del infrarrojo lejano, que es la que emiten los objetos.

En el caso de la convección, se debe principalmente al aire presente en el interior del colector y el aire exterior. Su
término de resistencia vendría dado por la expresión siguiente:

1 ℎ = 𝑐𝑜𝑒𝑓𝑖𝑐𝑖𝑒𝑛𝑡𝑒 𝑖𝑛𝑑𝑖𝑣𝑖𝑑𝑢𝑎𝑙 𝑑𝑒 𝑡𝑟𝑎𝑛𝑠𝑚𝑖𝑠𝑖ó𝑛 𝑑𝑒 𝑐𝑎𝑙𝑜𝑟 𝑎 𝑡𝑟𝑎𝑣é𝑠 𝑑𝑒𝑙 𝑎𝑖𝑟𝑒

𝑅𝑐𝑜𝑛𝑣 =
ℎ𝐴 ℎ = 5,7 + 3,8 ∗ 𝑣; ℎ 𝑊 𝑚−2 𝐾 −1 ; 𝑣 (𝑚 𝑠 −1 ; 𝑣𝑒𝑙𝑜𝑐𝑖𝑑𝑎𝑑 𝑑𝑒𝑙 𝑎𝑖𝑟𝑒)
En el caso de la transmisión de calor por radiación, se produce a través del espacio interior del colector (aire o vacío) y
a través del aire exterior al colector. La resistencia por radiación vendría dada por el término siguiente:

1 ℎ𝑟𝑎𝑑 = 𝑐𝑜𝑒𝑓𝑖𝑐𝑖𝑒𝑛𝑡𝑒 𝑖𝑛𝑑𝑖𝑣𝑖𝑑𝑢𝑎𝑙 𝑑𝑒 𝑡𝑟𝑎𝑛𝑠𝑚𝑖𝑠𝑖ó𝑛 𝑑𝑒 𝑐𝑎𝑙𝑜𝑟 𝑝𝑜𝑟 radiación

𝑅𝑟𝑎𝑑 =
ℎ𝑟𝑎𝑑 ∗ 𝐴

Para calcular la expresión del término hrad, recordamos la fórmula del intercambio de calor por radiación entre dos
superficies grises:

Q = 𝜎𝐹12 𝐴(𝑇14 − 𝑇24 )

En el caso de los colectores solares, se supone que se trata de dos superficies grises paralelas infinitas, por lo que su
factor de visión F12 sería:
𝜖1 , 𝜖2 = 𝑒𝑚𝑖𝑡𝑎𝑛𝑐𝑖𝑎𝑠 𝑑𝑒 𝑙𝑎𝑠 𝑑𝑜𝑠 𝑠𝑢𝑝𝑒𝑟𝑓𝑖𝑐𝑖𝑒𝑠
1
𝐹12 =
1 1
𝜖1 𝜖2 − 1
+

Si una de las superficies es el cielo, es supone que su emitancia es 1.

A su vez, operando tendríamos que:

𝑇14 − 𝑇24 = 𝑇12 + 𝑇22 ∗ 𝑇12 − 𝑇22 = 𝑇12 + 𝑇22 ∗ 𝑇1 + 𝑇2 ∗ (𝑇1 − 𝑇2 )

(𝑇1 + 𝑇2 )
𝑇12 + 𝑇22 ∗ 𝑇1 + 𝑇2 = 4 ∗ 𝑇ത 3 𝑇ത =
2

𝑇1 − 𝑇2
𝑄 = 𝜎𝐹12 𝐴 ∗ 4𝑇ത 3 ∗ 𝑇1 − 𝑇2 = ℎ𝑟𝑎𝑑 = 4𝜎𝐹12 𝑇ത 3
1
𝜎𝐹12 𝐴 ∗ 4𝑇ത 3

En muchas ocasiones, se emplean las resistividades (r), que son el producto de la resistencia térmica por el área, es
decir, serían para los tres mecanismos:

𝑒 1 1
𝑟𝑐𝑜𝑛𝑑 = 𝑟𝑐𝑜𝑛𝑣 = 𝑟𝑟𝑎𝑑 =
𝑘 ℎ ℎ𝑟𝑎𝑑
Problema. Dos placas paralelas intercambian calor por radiación. Sus temperaturas respectivas son 425 y 340 K, y
sus dimensiones son 4 m2, con unas emitancias respectivas de 0,75 y 0,55. Calcule: a) la resistividad, b) la resistencia
c) El flujo de calor.

(𝑇1 + 𝑇2 ) (425 + 340)

𝑇ത = = = 382,5 𝐾
2 2

1 1 1 1
+ − 1 + −1
𝜖1 𝜖2 0,75 0,55
𝑟𝑟𝑎𝑑 = = = 0,1695 𝑚2 𝐾/𝑊
ത
4𝜎𝑇 3 4 ∗ 5,67 ∗ 10−8 ∗ 382,5 3

𝑟𝑟𝑎𝑑 (0,1695)
𝑅= = = 0,04237 K/W
𝐴 (4)

𝑇1 − 𝑇2 425 − 340
𝑞= = = 501 𝑊 𝑚−2
𝑟 0,1695
Colectores solares. Son los dispositivos que permiten absorber la radiación solar en un fluido de transmisión de calor que
se calienta a temperaturas inferiores a 100ºC , y que se utiliza para producir agua caliente sanitaria (ACS) y para calefacción
en viviendas y piscinas. Ocasionalmente, se puede emplear también como fluido de transmisión de calor un fluido con
una elevada presión de vapor de forma que se vaporiza a menos de 100ºC y este vapor puede accionar una turbina
adecuada generando electricidad. El primer colector solar fue patentado por Bailey en 1909, y el más habitual es el de
placa y tubos metálicos, como el que se muestra en la figura:
El colector mostrado contiene una chapa metálica absorbente (típicamente pintada de negro para facilitar la absorción
de la radiación solar), desde la que se transmite el calor a los tubos metálicos adosados, por cuyo interior circula el
fluido de transmisión de calor (normalmente agua), que recoge ese calor. El colector se encuentra aislado del exterior
mediante una carcasa protectora y en su parte superior, presenta una o dos láminas de vidrio, que lo protegen de la
intemperie y permiten el paso de la radiación solar. El fluido de transmisión de calor, una vez calentado tras su paso
por el colector, se dirige a un depósito para su almacenamiento. El movimiento del fluido puede deberse a la acción de
una bomba (convección forzada) o por diferencia de densidades (convección natural). En ocasiones, se utilizan en el
colector tubos evacuados, como el que se muestra a continuación:
Vidrio
Vacío
Tubo evacuado:
Pared exterior negra
Consiste en un sistema de doble tubo, el interior por el que circula el fluido de transmisión de calor de pared exterior
negra y el tubo exterior de vidrio, de forma que se ha hecho el vacío en el espacio anular para evitar las pérdidas de
calor por convección.

Las superficies ideales para las placas de los colectores solares son las denominadas superficies selectivas. Estas se
caracterizan por tener una absorbancia monocromática muy elevada para longitudes de onda entre 0,4 – 2,5 𝜇𝑚 y
unas emitancias monocromáticas muy reducidas para longitudes de onda entre 5 – 20 𝜇𝑚. Los metales no cumplen
estas características dado que conducen muy bien el calor, pero reflejan mucho la radiación solar con lo que absorben
poco. En cambio, algunos materiales semiconductores se aproximan a estas características, en particular, el Cu2O
que presenta un band gap a una 𝜆 = 2 𝜇𝑚 . No obstante, los materiales semiconductores tienen el inconveniente de
presentar una baja conductividad térmica y una reducida resistencia mecánica. Para solucionar este problema, lo que
se hace es crear una fina película de material semiconductor sobre el metal de la placa. Para ello, en el caso del Cu,
se oxida superficialmente mediante tratamientos básicos, térmicos, o electroquímicos, de forma que se crea una fina
capa de Cu2O. La siguiente gráfica muestra la evolución de la absorbancia y emitancia monocromática para los
materiales citados:

𝛼𝜆 = 𝜖𝜆 Semiconductor Cu2O

0,5
Metal
Superficie selectiva perfecta

0
1 2 3 10
𝜆 (𝜇𝑚)
 Balance de energía. En el colector solar de la figura, se puede plantear el siguiente balance energético:

Gi 𝑇𝑎
𝑇𝑝 −𝑇𝑎
𝑃é𝑟𝑑𝑖𝑑𝑎𝑠 1 = =𝑄1
𝑅1

Pérdidas X X Pérdidas despreciables

despreciables 𝑇𝑝

𝑚𝑐
ሶ 𝑝𝑓 (𝑇𝑠𝑎𝑙𝑖𝑑𝑎 − 𝑇𝑒𝑛𝑡𝑟𝑎𝑑𝑎 )

𝑇𝑝 −𝑇𝑎
𝑃é𝑟𝑑𝑖𝑑𝑎𝑠 2 = =𝑄2
𝑅2

Recordando la expresión general del balance de energía (siempre en W) y aplicándolo a la placa metálica:

E+G=S+A 𝛼𝑝 = 𝑎𝑏𝑠𝑜𝑟𝑏𝑎𝑛𝑐𝑖𝑎 𝑑𝑒 𝑙𝑎 𝑝𝑙𝑎𝑐𝑎

G=0 𝐸 = 𝐺𝑖 ∗ 𝐴𝑝 ∗ 𝛼𝑝 ∗ 𝜏𝑣 𝜏𝑉 = 𝑡𝑟𝑎𝑛𝑠𝑚𝑖𝑡𝑎𝑛𝑐𝑖𝑎 𝑑𝑒𝑙 𝑣𝑖𝑑𝑟𝑖𝑜

 𝑑𝑇𝑝
𝐴 = 𝑚𝑝𝑙𝑎𝑐𝑎 ∗ 𝑐𝑝,𝑝𝑙𝑎𝑐𝑎 ∗ 𝑆 = 𝑚ሶ ∗ 𝑐𝑝𝑓 ∗ 𝑇𝑠𝑎𝑙𝑖𝑑𝑎 − 𝑇𝑒𝑛𝑡𝑟𝑎𝑑𝑎 + 𝑃é𝑟𝑑𝑖𝑑𝑎𝑠 1 + 𝑃é𝑟𝑑𝑖𝑑𝑎𝑠 (2)
𝑑𝑡

𝑇𝑝 − 𝑇𝑎 𝑇𝑝 − 𝑇𝑎 𝑇𝑝 − 𝑇𝑎 1 1
𝑃é𝑟𝑑𝑖𝑑𝑎𝑠 𝑡𝑜𝑡𝑎𝑙𝑒𝑠 = = 𝑃é𝑟𝑑𝑖𝑑𝑎𝑠 1 + 𝑃é𝑟𝑑𝑖𝑑𝑎𝑠 2 = + = 𝑇𝑝 − 𝑇𝑎 ∗ +
𝑅𝑇 𝑅1 𝑅2 𝑅1 𝑅2
1 1 1 −1 −1
= + 1 1 1 1
𝑅𝑇 = + 𝑅𝑇 ∗ 𝐴𝑝 = 𝑟𝑇 𝑟𝑇 = +
𝑅𝑇 𝑅1 𝑅2 𝑅1 𝑅2 𝑟1 𝑟2

Para calcular r1 y r2, tenemos que construir el circuito térmico. En él, suponemos que en el interior del colector hay aire
y que cuenta con una sola capa de vidrio aislante. Lo vamos a construir empleando las resistividades (r):
rr,,a21 rr,,a11 rr,,a12

rcond2 rcond1
Ta Ta
Tp
Base placa Placa Vidrio
rconv,,a21 rconv,a11 rconv,,a12
q2 q1
 −1 −1 −1
1 1 1 1 1 1
𝑟1 = + + 𝑟𝑐𝑜𝑛𝑑1 + + 𝑟2 = 𝑟𝑐𝑜𝑛𝑑2 + +
𝑟𝑟,𝑎11 𝑟𝑐𝑜𝑛𝑣,𝑎11 𝑟𝑟,𝑎12 𝑟𝑐𝑜𝑛𝑣,𝑎12 𝑟𝑟,𝑎21 𝑟𝑐𝑜𝑛𝑣,𝑎21

Entonces, la ecuación de conservación de energía del colector nos quedaría como:

𝑇𝑝 − 𝑇𝑎 𝑑𝑇𝑝
𝐺 ∗ 𝛼𝑝 ∗ 𝜏𝑣 ∗ 𝐴𝑝 = + 𝑚ሶ ∗ 𝑐𝑝𝑓 ∗ 𝑇𝑠𝑎𝑙𝑖𝑑𝑎 − 𝑇𝑒𝑛𝑡𝑟𝑎𝑑𝑎 + 𝑚𝑝𝑙𝑎𝑐𝑎 ∗ 𝑐𝑝,𝑝𝑙𝑎𝑐𝑎 ∗
𝑅𝑇 𝑑𝑡

Normalmente, la ecuación de conservación de la energía se simplifica a la denominada ecuación de Hotel-Whillier. En

ella, la potencia neta ganada por la placa sería:

𝑇𝑝 − 𝑇𝑎
𝑃𝑛𝑒𝑡𝑎 = 𝐺 ∗ 𝐴𝑝 ∗ 𝛼𝑝 ∗ 𝜏𝑣 − = 𝜂𝑠𝑝 ∗ 𝐴𝑝 ∗ 𝐺
𝑅𝑇

𝜂𝑠𝑝 = 𝑒𝑓𝑖𝑐𝑎𝑐𝑖𝑎 𝑑𝑒 𝑐𝑎𝑝𝑡𝑢𝑟𝑎 𝑑𝑒 𝑙𝑎 𝑟𝑎𝑑𝑖𝑎𝑐𝑖ó𝑛 𝑝𝑜𝑟 𝑙𝑎 𝑝𝑙𝑎𝑐𝑎

 Para conocer cuánta energía se lleva el fluido, se introduce el concepto de eficacia de la transferencia
de calor de la placa al fluido (𝜂𝑝𝑓 = 0,85), que nos permite eliminar el término de acumulación y
obtener una ecuación en régimen estacionario. Quedaría entonces así:
𝑇𝑝 − 𝑇𝑎
𝑃ú𝑡𝑖𝑙 = 𝜂𝑝𝑓 ∗ 𝐺 ∗ 𝐴𝑝 ∗ 𝛼𝑝 ∗ 𝜏𝑣 − = 𝑚ሶ ∗ 𝑐𝑝𝑓 ∗ (𝑇𝑠𝑎𝑙𝑖𝑑𝑎 − 𝑇𝑒𝑛𝑡𝑟𝑎𝑑𝑎 )
𝑅𝑇
1
𝑅𝑇 = 𝑃ú𝑡𝑖𝑙 = 𝜂𝑝𝑓 ∗ 𝑃𝑛𝑒𝑡𝑎
𝑈𝑐𝑜𝑙𝑒𝑐𝑡𝑜𝑟 ∗ 𝐴𝑝

El valor de la Ucolector se determina construyendo el circuito térmico o a partir de correlaciones empíricas

como la siguiente:

N = nº de cubiertas
Tp = Temperatura de la placa
Ta = Temperatura ambiente

Valores típicos de Ucolector para colectores bien diseñados estarían dentro del rango 3 – 6 W m-2 K-1
Se observa en la ecuación anterior que conforme aumenta la temperatura de la placa, aumentan las pérdidas. En el
caso particular de que no circulase fluido de transmisión de calor, la temperatura de la placa (Tp) aumentaría, hasta
que la ecuación anterior fuera igual a cero. La temperatura Tp que se alcanzase entonces depende del tipo de
colector, siendo valores típicos los siguientes:

Superficie Capas de vidrio Tp (ºC)

Negra Ninguna 40
Negra 1 vidrio 95
Negra Doble vidrio 140
Selectiva 1 vidrio 240

Es decir, cuanto menor sea la U del colector, mayores Tp se alcanzarían.

El rendimiento del colector sería 𝜂𝑐 = 𝜂𝑝𝑓 ∗ 𝜂𝑠𝑝 y su variación con la diferencia 𝑇𝑝 − 𝑇𝑎 sería:
1
𝜂𝑐

0
𝑇𝑝 − 𝑇𝑎
Arquitectura bioclimática. A continuación, se muestran algunos dispositivos pasivos (incorporados a la estructura del
edificio) utilizados para reducir las necesidades energéticas de las viviendas. El primero sería adosar un invernadero a
la pared sur del edificio, que precalienta el aire que luego circula por la vivienda. Una alternativa más eficaz es el
denominado muro Trombe. Consiste en sustituir el invernadero de la pared sur por una vidriera, dejando un espacio
estrecho con aire y a continuación, disponer un muro grueso con varias aberturas. Durante el día, las aberturas están
abiertas y el aire frío entra por la parte inferior, se calienta y vuelve a entrar en la vivienda por las aberturas superiores,
calentándolas. Durante la noche, se cierran las aberturas, y el muro irradia el calor almacenado durante el día en forma
de radiación infrarroja al interior de la vivienda.

G
Problema. Realice el circuito térmico y determine la expresión de la resistencia global en forma de resistividades de
un colector solar que consta de los siguientes elementos:

- Placa plana y tubos

- Cubierta de vidrio (1)
- Cubierta de vidrio (2)

El colector no contiene aire en su interior ni en el espacio entre las dos cubiertas de vidrio, habiéndose hecho el
vacío. Las pérdidas de calor tienen lugar tanto por la parte superior como por la inferior del colector, siendo
despreciables en los laterales.
 rr12 rr31
BASE VIDRIO VIDRIO

Ta Ta
rCOND12 Tp rr11 r
COND11 rr21 rCOND21
rCONV12
2 1 rCONV11

−1
1 1
𝑟𝑇 = +
𝑟1 𝑟2

−1
1 1
𝑟1 = 𝑟𝑟11 + 𝑟𝐶𝑂𝑁𝐷11 + 𝑟𝑟21 + 𝑟𝐶𝑂𝑁𝐷21 + +
𝑟𝑟31 𝑟𝐶𝑂𝑁𝑉11
−1
1 1
𝑟2 = 𝑟𝐶𝑂𝑁𝐷12 + +
𝑟𝐶𝑂𝑁𝑉12 𝑟𝑟12
Problema. Una vivienda dispone de una vidriera en la pared sur y de una pared masiva de color oscuro en la parte
Norte. Supóngase que las únicas pérdidas de calor son a través de la vidriera, de forma que el tejado y las paredes
están perfectamente aisladas. Determine la irradiancia necesaria para mantener la casa a 293 K si las temperatura
exterior es de 273 K y la de la vidriera es de 290 K, sin necesidad de calefacción artificial.

Datos:
𝑊 𝑚 𝑚
𝜖𝑝𝑎𝑟𝑒𝑑 = 0,94 ; 𝜖𝑣𝑖𝑑𝑟𝑖𝑜 = 0,94; 𝑘𝑣𝑖𝑑𝑟𝑖𝑜 = 1,05 ;𝛼 = 0,8; 𝜏𝑣 = 0,9; 𝑣𝑎𝑖𝑟𝑒𝑖𝑛 = 1,5 ; 𝑣𝑎𝑖𝑟𝑒𝑒𝑥𝑡 = 5 ;
𝑚𝐾 𝑝𝑎𝑟𝑒𝑑 𝑠 𝑠
𝑒𝑣𝑖𝑑𝑟𝑖𝑜 = 5 𝑚𝑚
 𝑇𝑖𝑛 − 𝑇𝑒𝑥𝑡 𝑇𝑖𝑛 − 𝑇𝑒𝑥𝑡
𝐺𝑖 ∗ 𝜏𝑣 ∗ 𝐴 ∗ 𝛼𝑝 + 𝑃𝑎𝑟𝑡 − =0 𝐺𝑖 ∗ 𝜏𝑣 ∗ 𝐴 ∗ 𝛼𝑝 =
𝑅 𝑅
0

𝑇𝑖𝑛 − 𝑇𝑒𝑥𝑡 𝑇𝑖𝑛 − 𝑇𝑒𝑥𝑡 1 𝑇𝑖𝑛 − 𝑇𝑒𝑥𝑡

𝐺𝑖 ∗ 𝜏𝑣 ∗ 𝛼𝑝 = = 𝐺𝑖 = ∗
𝑅∗𝐴 𝑟 𝛼𝑝 ∗ 𝜏 𝑣 𝑟

𝑟𝑟𝑒𝑥𝑡
𝑟𝑟𝑖𝑛𝑡
𝑟𝑐𝑜𝑛𝑑

Tin
Text
𝑟𝑐𝑜𝑛𝑣𝑒𝑥𝑡 𝑟𝑐𝑜𝑛𝑣𝑖𝑛𝑡
 1 1 1 1
+ − 1 (290+293)
0,94 0,94 − 1
𝜖𝑝 𝜖𝑣 + ത
𝑟𝑟𝑖𝑛𝑡 = = = 0,2007 𝑚2 𝐾 𝑊 −1 𝑇= =291,5 K
4𝜎𝑇ത 3 −8
4(5,67 ∗ 10 )(291,5) 3 2

1 1
𝑟𝑐𝑜𝑛𝑣𝑖𝑛𝑡 = = = 0,0877 𝑚2 𝐾 𝑊 −1
5,7 + 3,8 ∗ 𝑣𝑖𝑛𝑡 5,7 + 3,8 ∗ 1,5

𝑒 (0,005)
𝑟𝑐𝑜𝑛𝑑 = = = 0,00476 𝑚2 𝐾 𝑊 −1
𝑘 (1,05)

1 1 1 1
+𝜖 −1
1 0,94 − 1
𝜖𝑒𝑥𝑡 +
𝑣𝑖 (290 + 273)
𝑟𝑟𝑒𝑥𝑡 = = = 0,2102 𝑚2 𝐾𝑊 −1 𝑇ത = = 281,5 𝐾
4𝜎𝑇ത 3 −8
4 ∗ (5,67 ∗ 10 )(281,5) 3
2

1
𝑟𝑐𝑜𝑛𝑣𝑒𝑥𝑡 = = 0,0404 𝑚2 𝐾𝑊 −1
5,7 + 3,8 ∗ (5)
 −1 −1 −1
1 1 1 1 1 1
𝑟𝑇 = + + 𝑟𝑐𝑜𝑛𝑑 + + = + + 0,00476 +
𝑟𝑟𝑖𝑛𝑡 𝑟𝑐𝑜𝑛𝑣𝑖𝑛𝑡 𝑟𝑟𝑒𝑥𝑡 𝑟𝑐𝑜𝑛𝑣𝑒𝑥𝑡 0,2007 0,0877

−1
1 1
+ + = 0,0996 𝑚2 𝐾 𝑊 −1
0,2102 0,0404

1 293 − 273
𝐺= ∗ = 278,9 𝑊 𝑚−2
0,9 ∗ (0,8) 0,0996
Problema. Un colector solar de placa plana y tubos por el que circula un caudal de 150 l/h de agua, cuya temperatura
asciende 8ºC por paso, se encuentra expuesto a una irradiancia de 650 W/m2 . La transmitancia del vidrio es de 0,9 y
la absorbancia de la placa 0,92. El colector tiene unas dimensiones de 2x2 m. Determine la temperatura de la placa.

Datos:

h = 5,7 + 3,8*v (v (m/s) vaire exterior =8,5 m/s vaire interior =0,5 m/s 𝜖𝑣𝑖 = 0,94 k = 1,05 W/mK
evidrio = 6 mm 𝜖𝑝 = 0,94. Ta = 20 ºC. Tvidrio = 27ºC
Considere despreciables las pérdidas por la base y las paredes laterales del colector.
 150 0,001
𝑄𝑣 = = 4,16 ∗ 10−5 𝑚3 /𝑠 𝑚ሶ = 𝜌 ∗ 𝑄𝑣 = 1000 ∗ 4,16 ∗ 10−5 = 4,16 ∗ 10−2 𝑘𝑔/𝑠
3600

𝑃𝑢 = 𝑚ሶ ∗ 𝑐𝑝 ∗ 𝑇1 − 𝑇2 = 0,0416 ∗ 4180 ∗ 8 = 1391,1 𝑊

𝑇𝑝 − 𝑇𝑎
𝜂𝑝𝑓 ∗ 𝐺 ∗ 𝐴 ∗ 𝛼𝑝 ∗ 𝜏𝑣 − = 𝑃𝑢
𝑅

(𝑇𝑝 − 𝑇𝑎 )
1391,1 = 0,85 ∗ 650 ∗ 4 ∗ 0,92 ∗ 0,9 − 4 ∗
𝑟

(1391,1) (𝑇𝑝 − 293) (𝑇𝑝 −293)

0,85 ∗ (4)
= 650 ∗ 0,92 ∗ 0,9 −
𝑟
=129,05
𝑟

(Ecuación 1)
 𝑟𝑟𝑒𝑥𝑡
𝑟𝑟𝑖𝑛𝑡
𝑟𝑐𝑜𝑛𝑑

Tp
Ta
𝑟𝑐𝑜𝑛𝑣𝑒𝑥𝑡 𝑟𝑐𝑜𝑛𝑣𝑖𝑛𝑡

𝑒 (0,006)
𝑟𝑐𝑜𝑛𝑑 = = = 0,00571 𝑚2 𝐾 𝑊 −1
𝑘 (1,05)

1
𝑟𝑐𝑜𝑛𝑣𝑖𝑛𝑡 = = 0,1315 𝑚2 𝐾𝑊 −1
5,7 + 3,8 ∗ (0,5)

1
𝑟𝑐𝑜𝑛𝑣𝑒𝑥𝑡 = = 0,0263 𝑚2 𝐾 𝑊 −1
5,7 + 3,8 ∗ (8,5) (300 + 293)
𝑇2 = = 296,5 𝐾
2
 1 1 1 1
+ − 1
0,94 1 − 1
𝜖𝑣𝑖 𝜖𝑐𝑖𝑒𝑙𝑜 +
𝑟𝑟𝑒𝑥𝑡 = = = 0,1799 𝑚2 𝐾𝑊 −1
4𝜎𝑇ത 3 4 ∗ 5,67 ∗ 10−8 ∗ (296,5) 3

1 1 1 1
+ −1 + −1
𝜖𝑝 𝜖𝑣𝑖 0,94 0,94 (4,9720 ∗ 106 )
𝑟𝑟𝑖𝑛𝑡 = 3 = 3 = 3
4𝜎𝑇ഥ1 4 ∗ 5,67 ∗ 10−8 ഥ
∗ 𝑇1 𝑇ഥ1

(𝑇𝑝 + 300)
𝑇ത1 =
2

−1 −1
1 1 1 1
𝑟𝑇 = + + 𝑟𝑐𝑜𝑛𝑑 + +
𝑟𝑟𝑒𝑥𝑡 𝑟𝑐𝑜𝑛𝑣𝑒𝑥𝑡 𝑟𝑟𝑖𝑛𝑡 𝑟𝑐𝑜𝑛𝑣𝑖𝑛𝑡
 3 −1 −1
1 𝑇ഥ1 1 1
𝑟𝑇 = + + 0,00571 + + (Ecuación 2)
0,1315 4,9720 ∗ 106 0,0263 0,1799

Se resuelve mediante un proceso iterativo. Se supone un Tp, se calcula rT (ecuación 1) y después se vuelve a calcular
Tp (ecuación 2) y así sucesivamente hasta que coincidan ambos valores.

Tp(K) rT (m2 K/W) Tp (K)

310 0,1037 306,384
306 0,1029 306,28
306,4 0,1042 306,4

Así que la solución es Tp = 306,4 K

Problema. Un colector solar de doble cubierta con un tamaño de 3,124 m2 se utiliza para calentar agua en una
vivienda. Sabiendo que el caudal de agua circulante es de 2,2 l/min y que la diferencia de temperatura del agua
entre la entrada y la salida del colector es de 10ºC, calcule la temperatura de la placa. La irradiancia es de 775 W/m2,
con una absorbancia de la placa de 0,95 y una transmitancia del vidrio de 0,88. La velocidad del viento en el exterior
es de 4 m/s y la temperatura ambiente 298 K.

Datos:

h = 5,7 + 3,8*v (v (m/s), h (W/m2 K). 𝜖𝑝 = 0,94; 𝜖𝑣𝑖 = 0,94; 𝑐𝑝𝑎𝑔𝑢𝑎 = 4180 𝐽/(𝑘𝑔 ∗ 𝐾)

1  * (T p + Ta ) * (T p2 + Ta2 )
Uc = +
N * (N + f ) 0 , 31
*Tp 1 1 2 * N + f −1
+ + −N
344 * (T p − Ta ) 0 , 31
hviento ( p + 0,0425 * N * (1 −  p )  cristal

f = (1 -0,04*hviento + 5.e-4*h2viento)*(1 + 0,058*N)

 𝑙 0,001
𝑄𝑣 = 2,2 ∗ = 3,66 ∗ 10−5 𝑚3 /𝑠
min 60

𝑚ሶ = 𝜌 ∗ 𝑄𝑣 = 1000 ∗ 3,66 ∗ 10−5 = 0,0366 𝑘𝑔/𝑠

𝑃𝑢 = 𝑚ሶ ∗ 𝑐𝑝 ∗ 𝑇1 − 𝑇2 = 0,0366 ∗ 4180 ∗ 10 = 1529,88 𝑊

𝑃𝑢
𝑃𝑢 = 𝜂𝑝𝑓 ∗ 𝐺 ∗ 𝐴 ∗ 𝛼𝑝 ∗ 𝜏𝑣 − 𝑈 ∗ 𝐴 ∗ 𝑇𝑝 − 𝑇𝑎 = 𝐺 ∗ 𝛼𝑝 ∗ 𝜏𝑣 − 𝑈 ∗ (𝑇𝑝 − 𝑇𝑎 )
𝜂𝑝𝑓 ∗ 𝐴

(1529,88)
= 775 ∗ 0,95 ∗ 0,88 − 𝑈 ∗ (𝑇𝑝 − 298)
0,85 ∗ (3,124)

71,76 = 𝑈 ∗ (𝑇𝑝 − 298) (Ecuación 1)

h = 5,7 + 3,8*v = 5,7 + (3,8)*(4) = 20,9 W/m2 K

 𝑓 = 1 − 0,04 ∗ 20,9 + 0,0005 ∗ (20,9)2 ∗ 1 + 0,058 ∗ 2 = 0,4267

1 5,67 ∗ 10−8 ∗ 𝑇𝑝 + 298 ∗ (𝑇𝑝2 + 2982 )

𝑈𝑐 = +
2 ∗ 2 + 0,4267 0,31 ∗ 𝑇𝑝 1 1 (2 ∗ 2 + 0,4267 − 1)
+ + −2
0,31 20,9 (0,94 + 0,0425 ∗ 2 ∗ (1 − 0,94) 0,94
344 ∗ 𝑇𝑝 − 298
(Ecuación 2)
Realizando un proceso iterativo, suponiendo Tp y aplicando las ecuaciones 1 y 2, nos quedaría:

Tp (K) Uc(1) Uc(2)

305 10,2514 3,0549
310 5,98 3,2304
320 3,2618 3,4912
318 3,588 3,4451
318,5 3,5004 3,4563
318,7 3,4666 3,4610
