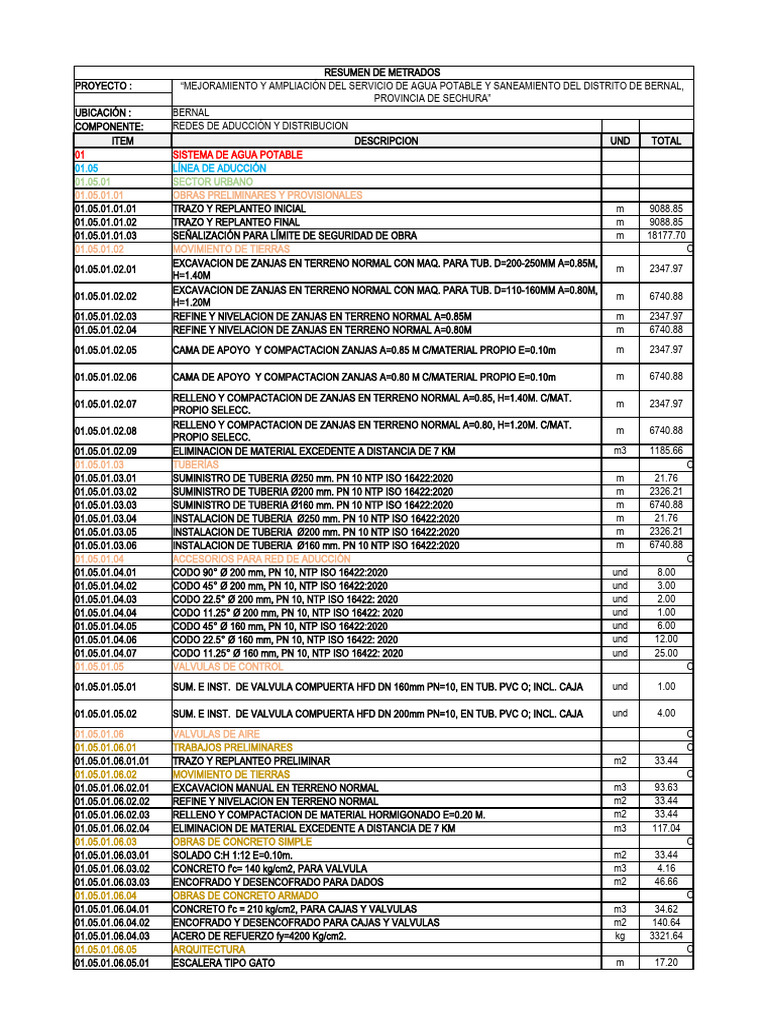

RESUMEN DE METRADOS

PROYECTO : “MEJORAMIENTO Y AMPLIACIÓN DEL SERVICIO DE AGUA POTABLE Y SANEAMIENTO DEL DISTRITO DE BERNAL,
PROVINCIA DE SECHURA”
UBICACIÓN : BERNAL
COMPONENTE: REDES DE ADUCCIÓN Y DISTRIBUCION
ITEM DESCRIPCION UND TOTAL
01 SISTEMA DE AGUA POTABLE
01.05 LÍNEA DE ADUCCIÓN
01.05.01 SECTOR URBANO
[Link] OBRAS PRELIMINARES Y PROVISIONALES
[Link].01 TRAZO Y REPLANTEO INICIAL m 9088.85
[Link].02 TRAZO Y REPLANTEO FINAL m 9088.85
[Link].03 SEÑALIZACIÓN PARA LÍMITE DE SEGURIDAD DE OBRA m 18177.70
[Link] MOVIMIENTO DE TIERRAS OK
EXCAVACION DE ZANJAS EN TERRENO NORMAL CON MAQ. PARA TUB. D=200-250MM A=0.85M,
[Link].01 m 2347.97
H=1.40M
EXCAVACION DE ZANJAS EN TERRENO NORMAL CON MAQ. PARA TUB. D=110-160MM A=0.80M,
[Link].02 m 6740.88
H=1.20M
[Link].03 REFINE Y NIVELACION DE ZANJAS EN TERRENO NORMAL A=0.85M m 2347.97
[Link].04 REFINE Y NIVELACION DE ZANJAS EN TERRENO NORMAL A=0.80M m 6740.88
[Link].05 CAMA DE APOYO Y COMPACTACION ZANJAS A=0.85 M C/MATERIAL PROPIO E=0.10m m 2347.97

[Link].06 CAMA DE APOYO Y COMPACTACION ZANJAS A=0.80 M C/MATERIAL PROPIO E=0.10m m 6740.88
RELLENO Y COMPACTACION DE ZANJAS EN TERRENO NORMAL A=0.85, H=1.40M. C/MAT.
[Link].07 m 2347.97
PROPIO SELECC.
RELLENO Y COMPACTACION DE ZANJAS EN TERRENO NORMAL A=0.80, H=1.20M. C/MAT.
[Link].08 m 6740.88
PROPIO SELECC.
[Link].09 ELIMINACION DE MATERIAL EXCEDENTE A DISTANCIA DE 7 KM m3 1185.66
[Link] TUBERÍAS OK
[Link].01 SUMINISTRO DE TUBERIA Ø250 mm. PN 10 NTP ISO 16422:2020 m 21.76
[Link].02 SUMINISTRO DE TUBERIA Ø200 mm. PN 10 NTP ISO 16422:2020 m 2326.21
[Link].03 SUMINISTRO DE TUBERIA Ø160 mm. PN 10 NTP ISO 16422:2020 m 6740.88
[Link].04 INSTALACION DE TUBERIA Ø250 mm. PN 10 NTP ISO 16422:2020 m 21.76
[Link].05 INSTALACION DE TUBERIA Ø200 mm. PN 10 NTP ISO 16422:2020 m 2326.21
[Link].06 INSTALACION DE TUBERIA Ø160 mm. PN 10 NTP ISO 16422:2020 m 6740.88
[Link] ACCESORIOS PARA RED DE ADUCCIÓN OK
[Link].01 CODO 90° Ø 200 mm, PN 10, NTP ISO 16422:2020 und 8.00
[Link].02 CODO 45° Ø 200 mm, PN 10, NTP ISO 16422:2020 und 3.00
[Link].03 CODO 22.5° Ø 200 mm, PN 10, NTP ISO 16422: 2020 und 2.00
[Link].04 CODO 11.25° Ø 200 mm, PN 10, NTP ISO 16422: 2020 und 1.00
[Link].05 CODO 45° Ø 160 mm, PN 10, NTP ISO 16422:2020 und 6.00
[Link].06 CODO 22.5° Ø 160 mm, PN 10, NTP ISO 16422: 2020 und 12.00
[Link].07 CODO 11.25° Ø 160 mm, PN 10, NTP ISO 16422: 2020 und 25.00
[Link] VALVULAS DE CONTROL OK
[Link].01 SUM. E INST. DE VALVULA COMPUERTA HFD DN 160mm PN=10, EN TUB. PVC O; INCL. CAJA und 1.00

[Link].02 SUM. E INST. DE VALVULA COMPUERTA HFD DN 200mm PN=10, EN TUB. PVC O; INCL. CAJA und 4.00
[Link] VALVULAS DE AIRE OK
[Link].01 TRABAJOS PRELIMINARES OK
[Link].01.01 TRAZO Y REPLANTEO PRELIMINAR m2 33.44
[Link].02 MOVIMIENTO DE TIERRAS OK
[Link].02.01 EXCAVACION MANUAL EN TERRENO NORMAL m3 93.63
[Link].02.02 REFINE Y NIVELACION EN TERRENO NORMAL m2 33.44
[Link].02.03 RELLENO Y COMPACTACION DE MATERIAL HORMIGONADO E=0.20 M. m2 33.44
[Link].02.04 ELIMINACION DE MATERIAL EXCEDENTE A DISTANCIA DE 7 KM m3 117.04
[Link].03 OBRAS DE CONCRETO SIMPLE OK
[Link].03.01 SOLADO C:H 1:12 E=0.10m. m2 33.44
[Link].03.02 CONCRETO f'c= 140 kg/cm2, PARA VALVULA m3 4.16
[Link].03.03 ENCOFRADO Y DESENCOFRADO PARA DADOS m2 46.66
[Link].04 OBRAS DE CONCRETO ARMADO OK
[Link].04.01 CONCRETO f'c = 210 kg/cm2, PARA CAJAS Y VALVULAS m3 34.62
[Link].04.02 ENCOFRADO Y DESENCOFRADO PARA CAJAS Y VALVULAS m2 140.64
[Link].04.03 ACERO DE REFUERZO fy=4200 Kg/cm2. kg 3321.64
[Link].05 ARQUITECTURA OK
[Link].05.01 ESCALERA TIPO GATO m 17.20
 RESUMEN DE METRADOS
PROYECTO : “MEJORAMIENTO Y AMPLIACIÓN DEL SERVICIO DE AGUA POTABLE Y SANEAMIENTO DEL DISTRITO DE BERNAL,
PROVINCIA DE SECHURA”
UBICACIÓN : BERNAL
COMPONENTE: REDES DE ADUCCIÓN Y DISTRIBUCION
ITEM DESCRIPCION UND TOTAL
[Link].05.02 TAPA DE INGRESO A VALVULA DE AIRE und 8.00
[Link].06 INSTALACIONES SANITARIAS OK
[Link].06.01 ACCESORIOS Y CONEXIONES VALVULA DE AIRE DE 2" EN TUBERIA DE DN= 200mm. und 2.00

[Link].06.02 ACCESORIOS Y CONEXIONES VALVULA DE AIRE DE 2" EN TUBERIA DE DN= 160mm. und 6.00
[Link] VALVULAS DE PURGA OK
[Link].01 TRABAJOS PRELIMINARES OK
[Link].01.01 TRAZO Y REPLANTEO PRELIMINAR m2 77.28
[Link].02 MOVIMIENTO DE TIERRAS OK
[Link].02.01 EXCAVACION MANUAL EN TERRENO NORMAL m3 409.41
[Link].02.02 REFINE Y NIVELACION EN TERRENO NORMAL m2 77.28
[Link].02.03 RELLENO Y COMPACTACION CON MATERIAL PROPIO m3 43.40
[Link].02.04 RELLENO Y COMPACTACION DE MATERIAL HORMIGONADO E=0.20 M. m2 77.28
[Link].02.05 ELIMINACION DE MATERIAL EXCEDENTE A DISTANCIA DE 7 KM m3 457.51
[Link].03 OBRAS DE CONCRETO SIMPLE OK
[Link].03.01 SOLADO C:H 1:12 E=0.10m. m2 77.28
[Link].03.02 CONCRETO f'c= 140 kg/cm2, PARA VALVULA m3 6.63
[Link].03.03 ENCOFRADO Y DESENCOFRADO PARA DADOS m2 76.61
[Link].04 OBRAS DE CONCRETO ARMADO OK
[Link].04.01 CONCRETO f'c = 210 kg/cm2, PARA CAJAS Y VALVULAS m3 92.80
[Link].04.02 ENCOFRADO Y DESENCOFRADO PARA CAJAS Y VALVULAS m2 291.76
[Link].04.03 ACERO DE REFUERZO fy=4200 Kg/cm2. kg 6955.49
[Link].05 ARQUITECTURA OK
[Link].05.01 ESCALERA TIPO GATO m 39.90
[Link].05.02 TAPA DE INGRESO A VALVULA DE PURGA und 28.00
[Link].06 INSTALACIONES SANITARIAS OK
[Link].06.01 ACCESORIOS Y CONEXIONES VALVULA DE PURGA DN=4" EN TRAMO DE 200MM und 2.00
[Link].06.02 ACCESORIOS Y CONEXIONES VALVULA DE PURGA DN=4" EN TRAMO DE 160MM und 12.00
[Link] MACROMEDIDORES OK
[Link].01 TRABAJOS PRELIMINARES OK
[Link].01.01 TRAZO Y REPLANTEO PRELIMINAR m2 44.45
[Link].02 MOVIMIENTO DE TIERRAS OK
[Link].02.01 EXCAVACION MANUAL EN TERRENO NORMAL m3 111.13
[Link].02.02 RELLENO Y COMPACTACION CON MATERIAL PROPIO m3 14.10
[Link].02.03 RELLENO Y COMPACTACION DE MATERIAL HORMIGONADO E=0.20 M. m2 44.45
[Link].02.04 ELIMINACION DE MATERIAL EXCEDENTE A DISTANCIA DE 7 KM m3 138.91
[Link].03 OBRAS DE CONCRETO SIMPLE OK
[Link].03.01 SOLADO C:H 1:12 E=0.10m. m2 44.45
[Link].04 OBRAS DE CONCRETO ARMADO OK
[Link].04.01 MACROMEDIDOR - CONCRETO F'C=210 KG/CM2 m3 31.78
[Link].04.02 MACROMEDIDOR - ENCOFRADO Y DESENCOFRADO NORMAL m2 190.52
[Link].04.03 MACROMEDIDOR - ACERO ESTRUCTURAL f'y=4200 Kg/cm2 kg 2564.22
[Link].05 ARQUITECTURA OK
[Link].05.01 ESCALERA TIPO GATO m 5.40
[Link].05.02 TAPA DE INGRESO AL MEDIDOR und 3.00
[Link].06 INSTALACIONES SANITARIAS OK
[Link].06.01 SUMINISTRO E INSTALACIÓN DE MACROMEDIDOR Y ACCESORIOS DN=200mm. und 2.00
[Link].06.02 SUMINISTRO E INSTALACIÓN DE MACROMEDIDOR Y ACCESORIOS DN=160mm. und 1.00
[Link] PRUEBAS HIDRAULICAS Y DESINFECCION DE TUBERIAS OK
[Link].01 DOBLE PRUEBA HIDRAULICA Y DESINFECCION P/TUBERIA Ø200mm, PN 10, NTP ISO 16422:2020 m 2326.21

[Link].02 DOBLE PRUEBA HIDRAULICA Y DESINFECCION P/TUBERIA Ø160mm, PN 10, NTP ISO 16422:2020 m 6740.88
01.05.02 SECTOR RURAL OK
[Link] OBRAS PRELIMINARES Y PROVISIONALES OK
[Link].01 TRAZO Y REPLANTEO INICIAL m 4198.44
[Link].02 TRAZO Y REPLANTEO FINAL m 4198.44
[Link].03 SEÑALIZACIÓN PARA LÍMITE DE SEGURIDAD DE OBRA m 8396.88
[Link] MOVIMIENTO DE TIERRAS OK
[Link].01 EXCAVACION DE ZANJAS EN TERRENO NORMAL CON MAQ. A=0.80M, H=1.20M m 4198.44
 RESUMEN DE METRADOS
PROYECTO : “MEJORAMIENTO Y AMPLIACIÓN DEL SERVICIO DE AGUA POTABLE Y SANEAMIENTO DEL DISTRITO DE BERNAL,
PROVINCIA DE SECHURA”
UBICACIÓN : BERNAL
COMPONENTE: REDES DE ADUCCIÓN Y DISTRIBUCION
ITEM DESCRIPCION UND TOTAL
[Link].02 REFINE Y NIVELACION DE ZANJAS EN TERRENO NORMAL A=0.80M m 4198.44
[Link].03 CAMA DE APOYO Y COMPACTACION ZANJAS A=0.80 M C/MATERIAL PROPIO E=0.10m m 4198.44
RELLENO Y COMPACTACION DE ZANJAS EN TERRENO NORMAL A=0.80, H=1.20M. C/MAT.
[Link].04 m 4198.44
PROPIO SELECC.
[Link].05 ELIMINACION DE MATERIAL EXCEDENTE A DISTANCIA DE 7 KM m3 422.69
[Link] TUBERÍAS OK
[Link].01 SUMINISTRO DE TUBERIA PVC C/R Ø 2" C-10 NTP 399.166 m 16.52
[Link].02 SUMINISTRO DE TUBERIA PVC C/R Ø 1" C-10 NTP 399.166 m 4181.92
[Link].03 INSTALACION DE TUBERIA PVC C/R Ø 2" C-10 NTP 399.166 m 16.52
[Link].04 INSTALACION DE TUBERIA PVC C/R Ø 1" C-10 NTP 399.166 m 4181.92
[Link] ACCESORIOS PARA RED DE ADUCCIÓN OK
[Link].01 CODO 90° PVC C/R Ø 1" C-10 NTP 399.166 und 2.00
[Link].02 CODO 45° PVC C/R Ø 1" C-10 NTP 399.166 und 7.00
[Link].03 CODO 22.5° PVC C/R Ø 1" C-10 NTP 399.166 und 25.00
[Link].04 CODO 11.25° PVC C/R Ø 1" C-10 NTP 399.166 und 2.00
[Link] VALVULAS DE CONTROL OK
[Link].01 SUM. E INST. DE VALVULA COMPUERTA DE BRONCE DN 1" PN=10, EN TUB. PVC-O; INCL. CAJA und 2.00
[Link] VALVULA DE AIRE OK
[Link].01 TRABAJOS PRELIMINARES OK
[Link].01.01 TRAZO Y REPLANTEO PRELIMINAR m2 2.16
[Link].02 MOVIMIENTO DE TIERRAS OK
[Link].02.01 EXCAVACION MANUAL EN TERRENO NORMAL m3 1.19
[Link].02.02 REFINE Y NIVELACION EN TERRENO NORMAL m2 2.16
[Link].02.03 ELIMINACION DE MATERIAL EXCEDENTE A DISTANCIA DE 7 KM m3 1.54
[Link].03 OBRAS DE CONCRETO SIMPLE OK
[Link].03.01 SOLADO C:H 1:12 E=0.10m. m2 2.16
[Link].04 OBRAS DE CONCRETO ARMADO OK
[Link].04.01 CONCRETO f'c = 210 kg/cm2, PARA CAJAS Y VALVULAS m3 0.81
[Link].04.02 ENCOFRADO Y DESENCOFRADO PARA CAJAS Y VALVULAS m2 11.88
[Link].04.03 ACERO fy=4200 Kg/cm2 kg 61.35
[Link].05 ARQUITECTURA OK
[Link].05.01 TAPA DE INGRESO A VALVULA DE AIRE und 3.00
[Link].06 INSTALACIONES SANITARIAS OK
[Link].06.01 ACCESORIOS Y CONEXIONES VALVULA DE AIRE DN=1" und 3.00
[Link] VALVULA DE PURGA OK
[Link].01 TRABAJOS PRELIMINARES OK
[Link].01.01 TRAZO Y REPLANTEO PRELIMINAR m2 7.29
[Link].02 MOVIMIENTO DE TIERRAS OK
[Link].02.01 EXCAVACION MANUAL EN TERRENO NORMAL m3 3.65
[Link].02.02 REFINE Y NIVELACION EN TERRENO NORMAL m2 7.29
[Link].02.03 ELIMINACION DE MATERIAL EXCEDENTE A DISTANCIA DE 7 KM m3 4.74
[Link].03 OBRAS DE CONCRETO SIMPLE OK
[Link].03.01 SOLADO C:H 1:12 E=0.10m. m2 6.48
[Link].03.02 CONCRETO f'c= 140 kg/cm2, PARA VALVULA m3 0.32
[Link].03.03 ENCOFRADO Y DESENCOFRADO PARA DADOS m2 10.80
[Link].04 OBRAS DE CONCRETO ARMADO OK
[Link].04.01 CONCRETO f'c = 210 kg/cm2, PARA CAJAS Y VALVULAS m3 2.43
[Link].04.02 ENCOFRADO Y DESENCOFRADO PARA CAJAS Y VALVULAS m2 35.64
[Link].04.03 ACERO DE REFUERZO fy=4200 Kg/cm2. kg 184.06
[Link].05 ARQUITECTURA OK
[Link].05.01 TAPA DE INGRESO A VALVULA DE PURGA und 9.00
[Link].06 INSTALACIONES SANITARIAS OK
[Link].06.01 ACCESORIOS Y CONEXIONES VALVULA DE PURGA DN=1" und 9.00
[Link] MACROMEDIDORES OK
[Link].01 TRABAJOS PRELIMINARES OK
[Link].01.01 TRAZO Y REPLANTEO PRELIMINAR m2 6.76
[Link].02 MOVIMIENTO DE TIERRAS OK
[Link].02.01 EXCAVACION MANUAL EN TERRENO NORMAL m3 16.24
[Link].02.02 RELLENO Y COMPACTACION CON MATERIAL PROPIO m3 2.95
 RESUMEN DE METRADOS
PROYECTO : “MEJORAMIENTO Y AMPLIACIÓN DEL SERVICIO DE AGUA POTABLE Y SANEAMIENTO DEL DISTRITO DE BERNAL,
PROVINCIA DE SECHURA”
UBICACIÓN : BERNAL
COMPONENTE: REDES DE ADUCCIÓN Y DISTRIBUCION
ITEM DESCRIPCION UND TOTAL
[Link].02.03 RELLENO Y COMPACTACION DE MATERIAL HORMIGONADO E=0.20 M. m2 6.76
[Link].02.04 ELIMINACION DE MATERIAL EXCEDENTE A DISTANCIA DE 7 KM m3 20.29
[Link].03 OBRAS DE CONCRETO SIMPLE OK
[Link].03.01 SOLADO C:H 1:12 E=0.10m. m2 6.76
[Link].04 OBRAS DE CONCRETO ARMADO OK
[Link].04.01 MACROMEDIDOR - CONCRETO F'C=210 KG/CM2 m3 4.11
[Link].04.02 MACROMEDIDOR - ENCOFRADO Y DESENCOFRADO NORMAL m2 36.18
[Link].04.03 MACROMEDIDOR - ACERO ESTRUCTURAL f'y=4200 Kg/cm2 kg 395.65
[Link].05 ARQUITECTURA OK
[Link].05.01 ESCALERA TIPO GATO m 1.80
[Link].05.02 TAPA DE INGRESO AL MEDIDOR und 1.00
[Link].06 INSTALACIONES SANITARIAS OK
[Link].06.01 SUMINISTRO E INSTALACIÓN DE MACROMEDIDOR Y ACCESORIOS DN=63mm. und 1.00
[Link] PRUEBAS HIDRAULICAS Y DESINFECCION DE TUBERIAS OK
[Link].01 DOBLE PRUEBA HIDRAULICA Y DESINFECCION P/TUBERIA PVC C/R Ø2" C-10 NTP 399.166 m 16.52

[Link].02 DOBLE PRUEBA HIDRAULICA Y DESINFECCION P/TUBERIA PVC C/R Ø1" C-10 NTP 399.166 m 4181.92
01.06 REDES DE DISTRIBUCIÓN OK
01.06.01 SECTOR URBANO OK
[Link] SECTOR NUEVO VEGA DEL CHILCO OK
[Link].01 OBRAS PRELIMINARES Y PROVISIONALES OK
[Link].01.01 TRAZO Y REPLANTEO INICIAL m 2735.22
[Link].01.02 TRAZO Y REPLANTEO FINAL m 2735.22
[Link].01.03 SEÑALIZACIÓN PARA LÍMITE DE SEGURIDAD DE OBRA m 5470.44
[Link].02 MOVIMIENTO DE TIERRAS OK
EXCAVACION DE ZANJAS EN TERRENO NORMAL CON MAQ. PARA TUB. D=110-160MM A=0.80M,
[Link].02.01 m 2735.22
H=1.20M
[Link].02.02 REFINE Y NIVELACION DE ZANJAS EN TERRENO NORMAL A=0.80M m 2735.22
[Link].02.03 CAMA DE APOYO Y COMPACTACION ZANJAS A=0.80 M C/MATERIAL PROPIO E=0.10m m 2735.22
RELLENO Y COMPACTACION DE ZANJAS EN TERRENO NORMAL A=0.80, H=1.20M. C/MAT.
[Link].02.04 m 2735.22
PROPIO SELECC.
[Link].02.05 ELIMINACION DE MATERIAL EXCEDENTE A DISTANCIA DE 7 KM m3 306.01
[Link].03 TUBERÍAS OK
[Link].03.01 SUMINISTRO DE TUBERIA Ø110 mm. PN 10 NTP ISO 16422:2020 m 2735.22
[Link].03.02 INSTALACION DE TUBERIA Ø110 mm. PN 10 NTP ISO 16422:2020 m 2735.22
[Link].04 ACCESORIOS PARA RED DE DISTRIBUCION OK
[Link].04.01 REDUCCIÓN Ø 160mm a 110mm, NTP ISO 16422:2020 und 1.00
[Link].04.02 CODO 90° Ø 110 mm, PN 10, NTP ISO 16422:2020 und 5.00
[Link].04.03 CODO 45° Ø 110 mm, PN 10, NTP ISO 16422:2020 und 6.00
[Link].04.04 CODO 22.5° Ø 110 mm, PN 10, NTP ISO 16422: 2020 und 5.00
[Link].04.05 CODO 11.25° Ø 110 mm, PN 10, NTP ISO 16422: 2020 und 13.00
[Link].04.06 TEE Ø 110 mm, PN 10, NTP ISO 16422:2020 und 21.00
[Link].04.07 TAPON Ø 110 mm, PN 10, NTP ISO 16422:2020 und 10.00
[Link].05 VALVULAS DE CONTROL E HIDRANTES OK
[Link].05.01 SUM. E INST. DE VALVULA COMPUERTA HFD DN 110mm. PN=10, EN TUB. PVC-O; INCL. CAJA und 9.00
SUM. E INST. DE GRIFO C/INCENDIO HO. DUTIL 2 BOCAS TIPO POSTE CUERPO SECO / PARA
[Link].05.02 und 1.00
TUB. DN 110 PVC-O
[Link].06 PRUEBAS HIDRAULICAS Y DESINFECCION DE TUBERIAS OK
[Link].06.01 DOBLE PRUEBA HIDRAULICA Y DESINFECCION P/TUBERIA Ø110mm, PN 10, NTP ISO 16422:2020 m 2735.22
[Link] SECTOR SAN FRANCISCO OK
[Link].01 OBRAS PRELIMINARES Y PROVISIONALES OK
[Link].01.01 TRAZO Y REPLANTEO INICIAL m 3303.25
[Link].01.02 TRAZO Y REPLANTEO FINAL m 3303.25
[Link].01.03 SEÑALIZACIÓN PARA LÍMITE DE SEGURIDAD DE OBRA m 6606.50
[Link].02 MOVIMIENTO DE TIERRAS OK
EXCAVACION DE ZANJAS EN TERRENO NORMAL CON MAQ. PARA TUB. D=110-160MM A=0.80M,
[Link].02.01 m 3303.25
H=1.20M
 RESUMEN DE METRADOS
PROYECTO : “MEJORAMIENTO Y AMPLIACIÓN DEL SERVICIO DE AGUA POTABLE Y SANEAMIENTO DEL DISTRITO DE BERNAL,
PROVINCIA DE SECHURA”
UBICACIÓN : BERNAL
COMPONENTE: REDES DE ADUCCIÓN Y DISTRIBUCION
ITEM DESCRIPCION UND TOTAL
[Link].02.02 REFINE Y NIVELACION DE ZANJAS EN TERRENO NORMAL A=0.80M m 3303.25
[Link].02.03 CAMA DE APOYO Y COMPACTACION ZANJAS A=0.80 M C/MATERIAL PROPIO E=0.10m m 3303.25
RELLENO Y COMPACTACION DE ZANJAS EN TERRENO NORMAL A=0.80, H=1.20M. C/MAT.
[Link].02.04 m 3303.25
PROPIO SELECC.
[Link].02.05 ELIMINACION DE MATERIAL EXCEDENTE A DISTANCIA DE 7 KM m3 369.56
[Link].03 TUBERÍAS OK
[Link].03.01 SUMINISTRO DE TUBERIA Ø110 mm. PN 10 NTP ISO 16422:2020 m 3303.25
[Link].03.02 INSTALACION DE TUBERIA Ø110 mm. PN 10 NTP ISO 16422:2020 m 3303.25
[Link].04 ACCESORIOS PARA RED DE DISTRIBUCION OK
[Link].04.01 REDUCCIÓN Ø 160mm a 110mm, NTP ISO 16422:2020 und 1.00
[Link].04.02 CODO 90° Ø 110 mm, PN 10, NTP ISO 16422:2020 und 5.00
[Link].04.03 CODO 45° Ø 110 mm, PN 10, NTP ISO 16422:2020 und 4.00
[Link].04.04 CODO 22.5° Ø 110 mm, PN 10, NTP ISO 16422: 2020 und 5.00
[Link].04.05 TEE Ø 110 mm, PN 10, NTP ISO 16422:2020 und 21.00
[Link].04.06 TEE Ø 160 mm, PN 10, NTP ISO 16422:2020 und 1.00
[Link].04.07 TAPON Ø 110 mm, PN 10, NTP ISO 16422:2020 und 4.00
[Link].05 VALVULAS DE CONTROL E HIDRANTES OK
[Link].05.01 SUM. E INST. DE VALVULA COMPUERTA HFD DN 110mm. PN=10, EN TUB. PVC-O; INCL. CAJA und 11.00
SUM. E INST. DE GRIFO C/INCENDIO HO. DUTIL 2 BOCAS TIPO POSTE CUERPO SECO / PARA
[Link].05.02 und 2.00
TUB. DN 110 PVC-O
[Link].06 PRUEBAS HIDRAULICAS Y DESINFECCION DE TUBERIAS OK
[Link].06.01 DOBLE PRUEBA HIDRAULICA Y DESINFECCION P/TUBERIA Ø110mm, PN 10, NTP ISO 16422:2020 m 3303.25
[Link] SECTOR BERNAL OK
[Link].01 OBRAS PRELIMINARES Y PROVISIONALES OK
[Link].01.01 TRAZO Y REPLANTEO INICIAL m 21131.92
[Link].01.02 TRAZO Y REPLANTEO FINAL m 21131.92
[Link].01.03 SEÑALIZACIÓN PARA LÍMITE DE SEGURIDAD DE OBRA m 42263.84
[Link].02 MOVIMIENTO DE TIERRAS OK
EXCAVACION DE ZANJAS EN TERRENO NORMAL CON MAQ. PARA TUB. D=110-160MM A=0.80M,
[Link].02.01 m 21131.92
H=1.20M
[Link].02.02 REFINE Y NIVELACION DE ZANJAS EN TERRENO NORMAL A=0.80M m 21131.92
[Link].02.03 CAMA DE APOYO Y COMPACTACION ZANJAS A=0.80 M C/MATERIAL PROPIO E=0.10m m 21131.92
RELLENO Y COMPACTACION DE ZANJAS EN TERRENO NORMAL A=0.80, H=1.20M. C/MAT.
[Link].02.04 m 21131.92
PROPIO SELECC.
[Link].02.05 ELIMINACION DE MATERIAL EXCEDENTE A DISTANCIA DE 7 KM m3 2368.76
[Link].03 TUBERÍAS OK
[Link].03.01 SUMINISTRO DE TUBERIA Ø160 mm. PN 10 NTP ISO 16422:2020 m 342.69
[Link].03.02 SUMINISTRO DE TUBERIA Ø110 mm. PN 10 NTP ISO 16422:2020 m 20789.23
[Link].03.03 INSTALACION DE TUBERIA Ø160 mm. PN 10 NTP ISO 16422:2020 m 342.69
[Link].03.04 INSTALACION DE TUBERIA Ø110 mm. PN 10 NTP ISO 16422:2020 m 20789.23
[Link].04 ACCESORIOS PARA RED DE DISTRIBUCION OK
[Link].04.01 TEE Ø 200 mm, PN 10, NTP ISO 16422:2020 und 2.00
[Link].04.02 REDUCCIÓN Ø 200mm a 160mm, NTP ISO 16422:2020 und 3.00
[Link].04.03 CODO 90° Ø 160 mm, PN 10, NTP ISO 16422:2020 und 1.00
[Link].04.04 CODO 45° Ø 160 mm, PN 10, NTP ISO 16422:2020 und 2.00
[Link].04.05 TEE Ø 160 mm, PN 10, NTP ISO 16422:2020 und 2.00
[Link].04.06 REDUCCIÓN Ø 160mm A 110mm, NTP ISO 16422:2020 und 4.00
[Link].04.07 CODO 90° Ø 110 mm, PN 10, NTP ISO 16422:2020 und 29.00
[Link].04.08 CODO 45° Ø 110 mm, PN 10, NTP ISO 16422:2020 und 13.00
[Link].04.09 CODO 22.5° Ø 110 mm, PN 10, NTP ISO 16422: 2020 und 19.00
[Link].04.10 CODO 11.25° Ø 110 mm, PN 10, NTP ISO 16422: 2020 und 49.00
[Link].04.11 TEE Ø 110 mm, PN 10, NTP ISO 16422:2020 und 175.00
[Link].04.12 TAPON Ø 110 mm, PN 10, NTP ISO 16422:2020 und 21.00
[Link].05 VALVULAS DE CONTROL E HIDRANTES OK
[Link].05.01 SUM. E INST. DE VALVULA COMPUERTA HFD DN 110mm. PN=10, EN TUB. PVC-O; INCL. CAJA und 54.00
 RESUMEN DE METRADOS
PROYECTO : “MEJORAMIENTO Y AMPLIACIÓN DEL SERVICIO DE AGUA POTABLE Y SANEAMIENTO DEL DISTRITO DE BERNAL,
PROVINCIA DE SECHURA”
UBICACIÓN : BERNAL
COMPONENTE: REDES DE ADUCCIÓN Y DISTRIBUCION
ITEM DESCRIPCION UND TOTAL
[Link].05.02 SUM. E INST. DE VALVULA COMPUERTA HFD DN 160mm. PN=10, EN TUB. PVC-O; INCL. CAJA und 2.00
SUM. E INST. DE GRIFO C/INCENDIO HO. DUTIL 2 BOCAS TIPO POSTE CUERPO SECO / PARA
[Link].05.03 und 11.00
TUB. DN 110 PVC-O
[Link].06 PRUEBAS HIDRAULICAS Y DESINFECCION DE TUBERIAS OK
[Link].06.01 DOBLE PRUEBA HIDRAULICA Y DESINFECCION P/TUBERIA Ø160mm, PN 10, NTP ISO 16422:2020 m 342.69

[Link].06.02 DOBLE PRUEBA HIDRAULICA Y DESINFECCION P/TUBERIA Ø110mm, PN 10, NTP ISO 16422:2020 m 20789.23
[Link] SECTOR SANTO DOMINGO - CHEPITO OK
[Link].01 OBRAS PRELIMINARES Y PROVISIONALES OK
[Link].01.01 TRAZO Y REPLANTEO INICIAL m 2337.56
[Link].01.02 TRAZO Y REPLANTEO FINAL m 2337.56
[Link].01.03 SEÑALIZACIÓN PARA LÍMITE DE SEGURIDAD DE OBRA m 4675.12
[Link].02 MOVIMIENTO DE TIERRAS OK
EXCAVACION DE ZANJAS EN TERRENO NORMAL CON MAQ. PARA TUB. D=110-160MM A=0.80M,
[Link].02.01 m 2337.56
H=1.20M
[Link].02.02 REFINE Y NIVELACION DE ZANJAS EN TERRENO NORMAL A=0.80M m 2337.56
[Link].02.03 CAMA DE APOYO Y COMPACTACION ZANJAS A=0.80 M C/MATERIAL PROPIO E=0.10m m 2337.56
RELLENO Y COMPACTACION DE ZANJAS EN TERRENO NORMAL A=0.80, H=1.20M. C/MAT.
[Link].02.04 m 2337.56
PROPIO SELECC.
[Link].02.05 ELIMINACION DE MATERIAL EXCEDENTE A DISTANCIA DE 7 KM m3 261.52
[Link].03 TUBERÍAS OK
[Link].03.01 SUMINISTRO DE TUBERIA Ø110 mm. PN 10 NTP ISO 16422:2020 m 2337.56
[Link].03.02 INSTALACION DE TUBERIA Ø110 mm. PN 10 NTP ISO 16422:2020 m 2337.56

[Link].04 ACCESORIOS PARA RED DE DISTRIBUCION - SECTOR SANTO DOMINGO OK

[Link].04.01 TEE Ø 160 mm, PN 10, NTP ISO 16422:2020 und 1.00
[Link].04.02 REDUCCIÓN Ø 160mm a 110mm, NTP ISO 16422:2020 und 2.00
[Link].04.03 CODO 90° Ø 110 mm, PN 10, NTP ISO 16422:2020 und 9.00
[Link].04.04 CODO 45° Ø 110 mm, PN 10, NTP ISO 16422:2020 und 5.00
[Link].04.05 CODO 11.25° Ø 110 mm, PN 10, NTP ISO 16422: 2020 und 17.00
[Link].04.06 TEE Ø 110 mm, PN 10, NTP ISO 16422:2020 und 29.00
[Link].04.07 TAPON Ø 110 mm, PN 10, NTP ISO 16422:2020 und 9.00
[Link].05 VALVULAS DE CONTROL E HIDRANTES OK
[Link].05.01 SUM. E INST. DE VALVULA COMPUERTA HFD DN 110mm. PN=10, EN TUB. PVC-O; INCL. CAJA und 8.00
SUM. E INST. DE GRIFO C/INCENDIO HO. DUTIL 2 BOCAS TIPO POSTE CUERPO SECO / PARA
[Link].05.02 und 1.00
TUB. DN 110 PVC-O
[Link].06 PRUEBAS HIDRAULICAS Y DESINFECCION DE TUBERIAS OK
[Link].06.01 DOBLE PRUEBA HIDRAULICA Y DESINFECCION P/TUBERIA Ø110mm, PN 10, NTP ISO 16422:2020 m 2337.56
[Link] SECTOR ONZA DE ORO OK
[Link].01 OBRAS PRELIMINARES Y PROVISIONALES OK
[Link].01.01 TRAZO Y REPLANTEO INICIAL m 2400.52
[Link].01.02 TRAZO Y REPLANTEO FINAL m 2400.52
[Link].01.03 SEÑALIZACIÓN PARA LÍMITE DE SEGURIDAD DE OBRA m 4801.04
[Link].02 MOVIMIENTO DE TIERRAS OK
EXCAVACION DE ZANJAS EN TERRENO NORMAL CON MAQ. PARA TUB. D=110-160MM A=0.80M,
[Link].02.01 m 2400.52
H=1.20M
[Link].02.02 REFINE Y NIVELACION DE ZANJAS EN TERRENO NORMAL A=0.80M m 2400.52
[Link].02.03 CAMA DE APOYO Y COMPACTACION ZANJAS A=0.80 M C/MATERIAL PROPIO E=0.10m m 2400.52
RELLENO Y COMPACTACION DE ZANJAS EN TERRENO NORMAL A=0.80, H=1.20M. C/MAT.
[Link].02.04 m 2400.52
PROPIO SELECC.
[Link].02.05 ELIMINACION DE MATERIAL EXCEDENTE A DISTANCIA DE 7 KM m3 268.57
[Link].03 TUBERÍAS OK
[Link].03.01 SUMINISTRO DE TUBERIA Ø110 mm. PN 10 NTP ISO 16422:2020 m 2400.52
[Link].03.02 INSTALACION DE TUBERIA Ø110 mm. PN 10 NTP ISO 16422:2020 m 2400.52
[Link].04 ACCESORIOS PARA RED DE DISTRIBUCION OK
 RESUMEN DE METRADOS
PROYECTO : “MEJORAMIENTO Y AMPLIACIÓN DEL SERVICIO DE AGUA POTABLE Y SANEAMIENTO DEL DISTRITO DE BERNAL,
PROVINCIA DE SECHURA”
UBICACIÓN : BERNAL
COMPONENTE: REDES DE ADUCCIÓN Y DISTRIBUCION
ITEM DESCRIPCION UND TOTAL
[Link].04.01 TEE Ø 160 mm, PN 10, NTP ISO 16422:2020 und 1.00
[Link].04.02 REDUCCIÓN Ø 160mm a 110mm, NTP ISO 16422:2020 und 2.00
[Link].04.03 CODO 90° Ø 110 mm, PN 10, NTP ISO 16422:2020 und 7.00
[Link].04.04 CODO 45° Ø 110 mm, PN 10, NTP ISO 16422:2020 und 7.00
[Link].04.05 CODO 22.5° Ø 110 mm, PN 10, NTP ISO 16422: 2020 und 2.00
[Link].04.06 CODO 11.25° Ø 110 mm, PN 10, NTP ISO 16422: 2020 und 2.00
[Link].04.07 TEE Ø 110 mm, PN 10, NTP ISO 16422:2020 und 26.00
[Link].04.08 TAPON Ø 110 mm, PN 10, NTP ISO 16422:2020 und 8.00
[Link].05 VALVULAS DE CONTROL E HIDRANTES OK
[Link].05.01 SUM. E INST. DE VALVULA COMPUERTA HFD DN 110mm. PN=10, EN TUB. PVC-O; INCL. CAJA und 8.00
SUM. E INST. DE GRIFO C/INCENDIO HO. DUTIL 2 BOCAS TIPO POSTE CUERPO SECO / PARA
[Link].05.02 und 1.00
TUB. DN 110 PVC-O
[Link].06 PRUEBAS HIDRAULICAS Y DESINFECCION DE TUBERIAS OK
[Link].06.01 DOBLE PRUEBA HIDRAULICA Y DESINFECCION P/TUBERIA Ø110mm, PN 10, NTP ISO 16422:2020 m 2400.52
[Link] SECTOR CORONADO OK
[Link].01 OBRAS PRELIMINARES Y PROVISIONALES OK
[Link].01.01 TRAZO Y REPLANTEO INICIAL m 4878.44
[Link].01.02 TRAZO Y REPLANTEO FINAL m 4878.44
[Link].01.03 SEÑALIZACIÓN PARA LÍMITE DE SEGURIDAD DE OBRA m 9756.88
[Link].02 MOVIMIENTO DE TIERRAS OK
EXCAVACION DE ZANJAS EN TERRENO NORMAL CON MAQ. PARA TUB. D=110-160MM A=0.80M,
[Link].02.01 m 4878.44
H=1.20M
[Link].02.02 REFINE Y NIVELACION DE ZANJAS EN TERRENO NORMAL A=0.80M m 4878.44
[Link].02.03 CAMA DE APOYO Y COMPACTACION ZANJAS A=0.80 M C/MATERIAL PROPIO E=0.10m m 4878.44
RELLENO Y COMPACTACION DE ZANJAS EN TERRENO NORMAL A=0.80, H=1.20M. C/MAT.
[Link].02.04 m 4878.44
PROPIO SELECC.
[Link].02.05 ELIMINACION DE MATERIAL EXCEDENTE A DISTANCIA DE 7 KM m3 545.80
[Link].03 TUBERÍAS OK
[Link].03.01 SUMINISTRO DE TUBERIA Ø110 mm. PN 10 NTP ISO 16422:2020 m 4878.44
[Link].03.02 INSTALACION DE TUBERIA Ø110 mm. PN 10 NTP ISO 16422:2020 m 4878.44
[Link].04 ACCESORIOS PARA RED DE DISTRIBUCION OK
[Link].04.01 REDUCCIÓN Ø 160mm a 110mm, NTP ISO 16422:2020 und 2.00
[Link].04.02 CODO 90° Ø 110 mm, PN 10, NTP ISO 16422:2020 und 17.00
[Link].04.03 CODO 45° Ø 110 mm, PN 10, NTP ISO 16422:2020 und 8.00
[Link].04.04 CODO 22.5° Ø 110 mm, PN 10, NTP ISO 16422: 2020 und 5.00
[Link].04.05 CODO 11.25° Ø 110 mm, PN 10, NTP ISO 16422: 2020 und 23.00
[Link].04.06 TEE Ø 110 mm, PN 10, NTP ISO 16422:2020 und 46.00
[Link].04.07 TAPON Ø 110 mm, PN 10, NTP ISO 16422:2020 und 6.00
[Link].05 VALVULAS DE CONTROL E HIDRANTES OK
[Link].05.01 SUM. E INST. DE VALVULA COMPUERTA HFD DN 110mm. PN=10, EN TUB. PVC-O; INCL. CAJA und 14.00
SUM. E INST. DE GRIFO C/INCENDIO HO. DUTIL 2 BOCAS TIPO POSTE CUERPO SECO / PARA
[Link].05.02 und 2.00
TUB. DN 110 PVC-O
[Link].06 PRUEBAS HIDRAULICAS Y DESINFECCION DE TUBERIAS OK
[Link].06.01 DOBLE PRUEBA HIDRAULICA Y DESINFECCION P/TUBERIA Ø110mm, PN 10, NTP ISO 16422:2020 m 4878.44
01.06.02 SECTOR RURAL OK
[Link] SECTOR LA FLORIDA OK
[Link].01 OBRAS PRELIMINARES Y PROVISIONALES OK
[Link].01.01 TRAZO Y REPLANTEO INICIAL m 463.34
[Link].01.02 TRAZO Y REPLANTEO FINAL m 463.34
[Link].01.03 SEÑALIZACIÓN PARA LÍMITE DE SEGURIDAD DE OBRA m 926.68
[Link].02 MOVIMIENTO DE TIERRAS OK
EXCAVACION DE ZANJAS EN TERRENO NORMAL CON MAQ. PARA TUB. D=3/4" A=0.80M,
[Link].02.01 m 463.34
H=1.20M
[Link].02.02 REFINE Y NIVELACION DE ZANJAS EN TERRENO NORMAL A=0.60M, H=0.80M. m 463.34
[Link].02.03 CAMA DE APOYO Y COMPACTACION ZANJAS A=0.80 M C/MATERIAL PROPIO E=0.10m m 463.34
 RESUMEN DE METRADOS
PROYECTO : “MEJORAMIENTO Y AMPLIACIÓN DEL SERVICIO DE AGUA POTABLE Y SANEAMIENTO DEL DISTRITO DE BERNAL,
PROVINCIA DE SECHURA”
UBICACIÓN : BERNAL
COMPONENTE: REDES DE ADUCCIÓN Y DISTRIBUCION
ITEM DESCRIPCION UND TOTAL
RELLENO Y COMPACTACION DE ZANJAS EN TERRENO NORMAL A=0.80, H=1.20M. C/MAT.
[Link].02.04 m 463.34
PROPIO SELECC.
[Link].02.05 ELIMINACION DE MATERIAL EXCEDENTE A DISTANCIA DE 7 KM m3 46.65
[Link].03 TUBERÍAS OK
[Link].03.01 SUMINISTRO DE TUBERIA PVC C/R Ø 3/4" C-10 NTP 399.166 m 463.34
[Link].03.02 INSTALACION DE TUBERIA PVC C/R Ø 3/4" C-10 NTP 399.166 m 463.34
[Link].04 ACCESORIOS PARA RED DE DISTRIBUCION OK
[Link].04.01 REDUCCION DE 1" A 3/4" C-10 NTP 399.166 und 1.00
[Link].04.02 CODO 90° PVC C/R Ø 3/4" C-10 NTP 399.166 und 1.00
[Link].04.03 CODO 22.5° PVC C/R Ø 3/4" C-10 NTP 399.166 und 5.00
[Link].04.04 TEE PVC C/R Ø 3/4" C-10 NTP 399.166 und 1.00
[Link].04.05 TAPON C/R Ø 3/4" C-10 NTP 399.166 und 2.00
[Link].05 PRUEBAS HIDRAULICAS Y DESINFECCION DE TUBERIAS OK
[Link].05.01 DOBLE PRUEBA HIDRAULICA Y DESINFECCION P/TUBERIA PVC C/R Ø3/4" C-10 NTP 399.166 m 463.34
[Link] SECTOR LA CORDILLERA OK
[Link].01 OBRAS PRELIMINARES Y PROVISIONALES OK
[Link].01.01 TRAZO Y REPLANTEO INICIAL m 1509.61
[Link].01.02 TRAZO Y REPLANTEO FINAL m 1509.61
[Link].01.03 SEÑALIZACIÓN PARA LÍMITE DE SEGURIDAD DE OBRA m 3019.22
[Link].02 MOVIMIENTO DE TIERRAS OK
EXCAVACION DE ZANJAS EN TERRENO NORMAL CON MAQ. PARA TUB. D=3/4" A=0.80M,
[Link].02.01 m 1509.61
H=1.20M
[Link].02.02 REFINE Y NIVELACION DE ZANJAS EN TERRENO NORMAL A=0.80M m 1509.61
[Link].02.03 CAMA DE APOYO Y COMPACTACION ZANJAS A=0.80 M C/MATERIAL PROPIO E=0.10m m 1509.61
RELLENO Y COMPACTACION DE ZANJAS EN TERRENO NORMAL A=0.80, H=1.20M. C/MAT.
[Link].02.04 m 1509.61
PROPIO SELECC.
[Link].02.05 ELIMINACION DE MATERIAL EXCEDENTE A DISTANCIA DE 7 KM m3 152.41
[Link].03 TUBERÍAS OK
[Link].03.01 SUMINISTRO DE TUBERIA PVC C/R Ø 1 1/2" C-10 NTP 399.166 m 134.42
[Link].03.02 SUMINISTRO DE TUBERIA PVC C/R Ø 1" C-10 NTP 399.166 m 518.20
[Link].03.03 SUMINISTRO DE TUBERIA PVC C/R Ø 3/4" C-10 NTP 399.166 m 856.99
[Link].03.04 INSTALACION DE TUBERIA PVC C/R Ø 1 1/2" C-10 NTP 399.166 m 134.42
[Link].03.05 INSTALACION DE TUBERIA PVC C/R Ø 1" C-10 NTP 399.166 m 518.20
[Link].03.06 INSTALACION DE TUBERIA PVC C/R Ø 3/4" C-10 NTP 399.166 m 856.99
[Link].04 ACCESORIOS PARA RED DE DISTRIBUCION OK
[Link].04.01 REDUCCION DE 1 1/2" a 1" C-10 NTP 399.166 und 1.00
[Link].04.02 REDUCCION DE 1 1/2" a 3/4" C-10 NTP 399.166 und 1.00
[Link].04.03 REDUCCION DE 1" a 3/4" C-10 NTP 399.166 und 6.00
[Link].04.04 CODO 11.25° PVC C/R Ø 1 1/2" C-10 NTP 399.166 und 3.00
[Link].04.05 CODO 22.5° PVC C/R Ø 1" C-10 NTP 399.166 und 1.00
[Link].04.06 CODO 11.25° PVC C/R Ø 1" C-10 NTP 399.166 und 2.00
[Link].04.07 TEE PVC C/R Ø 1" C-10 NTP 399.166 und 2.00
[Link].04.08 CODO 90° PVC C/R Ø 3/4" C-10 NTP 399.166 und 9.00
[Link].04.09 CODO 45° PVC C/R Ø 3/4" C-10 NTP 399.166 und 1.00
[Link].04.10 CODO 22.5° PVC C/R Ø 3/4" C-10 NTP 399.166 und 1.00
[Link].04.11 CODO 11.25° PVC C/R Ø 3/4" C-10 NTP 399.166 und 2.00
[Link].04.12 TEE PVC C/R Ø 3/4" C-10 NTP 399.166 und 2.00
[Link].05 VALVULA DE CONTROL OK
[Link].05.01 SUM. E INST. DE VALVULA COMPUERTA DE BRONCE DN 1" PN=10, EN TUB. PVC-O; INCL. CAJA und 2.00
SUM. E INST. DE VALVULA COMPUERTA DE BRONCE DN 3/4" PN=10, EN TUB. PVC-O; INCL.
[Link].05.02 und 2.00
CAJA
[Link].06 PRUEBAS HIDRAULICAS Y DESINFECCION DE TUBERIAS OK
[Link].06.01 DOBLE PRUEBA HIDRAULICA Y DESINFECCION P/TUBERIA PVC C/R Ø1 1/2" C-10 NTP 399.166 m 134.42

[Link].06.02 DOBLE PRUEBA HIDRAULICA Y DESINFECCION P/TUBERIA PVC C/R Ø1" C-10 NTP 399.166 m 518.20

[Link].06.03 DOBLE PRUEBA HIDRAULICA Y DESINFECCION P/TUBERIA PVC C/R Ø3/4" C-10 NTP 399.166 m 856.99
 RESUMEN DE METRADOS
PROYECTO : “MEJORAMIENTO Y AMPLIACIÓN DEL SERVICIO DE AGUA POTABLE Y SANEAMIENTO DEL DISTRITO DE BERNAL,
PROVINCIA DE SECHURA”
UBICACIÓN : BERNAL
COMPONENTE: REDES DE ADUCCIÓN Y DISTRIBUCION
ITEM DESCRIPCION UND TOTAL
[Link] SECTOR ANTIGUO POZO OSCURO OK
[Link].01 OBRAS PRELIMINARES Y PROVISIONALES OK
[Link].01.01 TRAZO Y REPLANTEO INICIAL m 2130.97
[Link].01.02 TRAZO Y REPLANTEO FINAL m 2130.97
[Link].01.03 SEÑALIZACIÓN PARA LÍMITE DE SEGURIDAD DE OBRA m 4261.94
[Link].02 MOVIMIENTO DE TIERRAS OK
EXCAVACION DE ZANJAS EN TERRENO NORMAL CON MAQ. PARA TUB. D=3/4" A=0.80M,
[Link].02.01 m 2130.97
H=1.20M
[Link].02.02 REFINE Y NIVELACION DE ZANJAS EN TERRENO NORMAL A=0.80M m 2130.97
[Link].02.03 CAMA DE APOYO Y COMPACTACION ZANJAS A=0.80 M C/MATERIAL PROPIO E=0.10m m 2130.97
RELLENO Y COMPACTACION DE ZANJAS EN TERRENO NORMAL A=0.80, H=1.20M. C/MAT.
[Link].02.04 m 2130.97
PROPIO SELECC.
[Link].02.05 ELIMINACION DE MATERIAL EXCEDENTE A DISTANCIA DE 7 KM m3 214.96
[Link].03 TUBERÍAS OK
[Link].03.01 SUMINISTRO DE TUBERIA PVC C/R Ø 1 1/2" C-10 NTP 399.166 m 109.58
[Link].03.02 SUMINISTRO DE TUBERIA PVC C/R Ø 1" C-10 NTP 399.166 m 576.09
[Link].03.03 SUMINISTRO DE TUBERIA PVC C/R Ø 3/4" C-10 NTP 399.166 m 1445.30
[Link].03.04 INSTALACION DE TUBERIA PVC C/R Ø 1 1/2" C-10 NTP 399.166 m 109.58
[Link].03.05 INSTALACION DE TUBERIA PVC C/R Ø 1" C-10 NTP 399.166 m 576.09
[Link].03.06 INSTALACION DE TUBERIA PVC C/R Ø 3/4" C-10 NTP 399.166 m 1445.30
[Link].04 ACCESORIOS PARA RED DE DISTRIBUCION OK
[Link].04.01 REDUCCION DE 1 1/2" a 1" C-10 NTP 399.166 und 1.00
[Link].04.02 REDUCCION DE 1 1/2" a 3/4" C-10 NTP 399.166 und 1.00
[Link].04.03 REDUCCION DE 1" a 3/4" C-10 NTP 399.166 und 5.00
[Link].04.04 CODO 45° PVC C/R Ø 1 1/2" C-10 NTP 399.166 und 2.00
[Link].04.05 CODO 22.5° PVC C/R Ø 1 1/2" C-10 NTP 399.166 und 1.00
[Link].04.06 CODO 11.25° PVC C/R Ø 1 1/2" C-10 NTP 399.166 und 1.00
[Link].04.07 TEE PVC C/R Ø 1 1/2" C-10 NTP 399.166 und 2.00
[Link].04.08 CODO 90° PVC C/R Ø 1" C-10 NTP 399.166 und 2.00
[Link].04.09 CODO 45° PVC C/R Ø 1" C-10 NTP 399.166 und 3.00
[Link].04.10 CODO 22.5° PVC C/R Ø 1" C-10 NTP 399.166 und 5.00
[Link].04.11 CODO 11.25° PVC C/R Ø 1" C-10 NTP 399.166 und 2.00
[Link].04.12 TEE PVC C/R Ø 1" C-10 NTP 399.166 und 5.00
[Link].04.13 TAPON C/R Ø 1" C-10 NTP 399.166 und 1.00
[Link].04.14 CODO 90° PVC C/R Ø 3/4" C-10 NTP 399.166 und 8.00
[Link].04.15 CODO 45° PVC C/R Ø 3/4" C-10 NTP 399.166 und 2.00
[Link].04.16 CODO 22.5° PVC C/R Ø 3/4" C-10 NTP 399.166 und 3.00
[Link].04.17 CODO 11.25° PVC C/R Ø 3/4" C-10 NTP 399.166 und 3.00
[Link].04.18 TEE PVC C/R Ø 3/4" C-10 NTP 399.166 und 5.00
[Link].04.19 TAPON C/R Ø 3/4" C-10 NTP 399.166 und 9.00
[Link].05 VALVULAS DE CONTROL OK
SUM. E INST. DE VALVULA COMPUERTA DE BRONCE DN 1 1/2" PN=10, EN TUB. PVC-O; INCL.
[Link].05.01 und 2.00
CAJA
[Link].05.02 SUM. E INST. DE VALVULA COMPUERTA DE BRONCE DN 1" PN=10, EN TUB. PVC-O; INCL. CAJA und 3.00
SUM. E INST. DE VALVULA COMPUERTA DE BRONCE DN 3/4" PN=10, EN TUB. PVC-O; INCL.
[Link].05.03 und 4.00
CAJA
[Link].06 PRUEBAS HIDRAULICAS Y DESINFECCION DE TUBERIAS OK
[Link].06.01 DOBLE PRUEBA HIDRAULICA Y DESINFECCION P/TUBERIA PVC C/R Ø1 1/2" C-10 NTP 399.166 m 109.58

[Link].06.02 DOBLE PRUEBA HIDRAULICA Y DESINFECCION P/TUBERIA PVC C/R Ø1" C-10 NTP 399.166 m 576.09

[Link].06.03 DOBLE PRUEBA HIDRAULICA Y DESINFECCION P/TUBERIA PVC C/R Ø3/4" C-10 NTP 399.166 m 1445.30
 METRADOS:REDES DE DISTRIBUCION
PROYECTO : “MEJORAMIENTO Y AMPLIACIÓN DEL SERVICIO DE AGUA POTABLE Y SANEAMIENTO DEL DISTRITO DE BERNAL, PROVINCIA DE SECHURA”
UBICACIÓN : BERNAL
COMPONENTE : REDES DE ADUCCIÓN Y DISTRIBUCION

N° ITEM
ITEM DESCRIPCION UND CANT PARCIAL TOTAL
ELEM. LARGO ANCHO ALTO
01 SISTEMA DE AGUA POTABLE
01.05 LÍNEA DE ADUCCIÓN
01.05.01 SECTOR URBANO
[Link] OBRAS PRELIMINARES Y PROVISIONALES
[Link].01 TRAZO Y REPLANTEO INICIAL m 9088.85
LINEA DE ADUCCIÓN
RESERVORIO - SUB SECTOR SUR
TUBERIA Ø 250 mm, PN 10, NTP ISO 16422: 2020 1.00 1.00 21.76 21.76
TUBERIA Ø 200 mm, PN 10, NTP ISO 16422: 2020 1.00 1.00 2318.93 2318.93
RESERVORIO - NUEVO VEGA DEL CHILCO
TUBERIA Ø 200 mm, PN 10, NTP ISO 16422: 2020 1.00 1.00 7.28 7.28
TUBERIA Ø 160 mm, PN 10, NTP ISO 16422: 2020 1.00 1.00 2100.59 2100.59
SUB SECTOR SUR - SANTO DOMINGO
TUBERIA Ø 160 mm, PN 10, NTP ISO 16422: 2020 1.00 1.00 1900.77 1900.77
SUB SECTOR SUR - ONZA DE ORO
TUBERIA Ø 160 mm, PN 10, NTP ISO 16422: 2020 1.00 1.00 1629.43 1629.43
SUB SECTOR SUR - CORONADO
TUBERIA Ø 160 mm, PN 10, NTP ISO 16422: 2020 1.00 1.00 1110.09 1110.09

[Link].02 TRAZO Y REPLANTEO FINAL m 1.00 9088.85 9088.85 9088.85

[Link].03 SEÑALIZACIÓN PARA LÍMITE DE SEGURIDAD DE OBRA m 2.00 9088.85 18177.70 18177.70

[Link] MOVIMIENTO DE TIERRAS

EXCAVACION DE ZANJAS EN TERRENO NORMAL CON MAQ. PARA TUB. D=200-
[Link].01 m 2347.97
250MM A=0.85M, H=1.40M
1.00 1.00 2347.97 2347.97
 N° ITEM
ITEM DESCRIPCION UND CANT PARCIAL TOTAL
ELEM. LARGO ANCHO ALTO
EXCAVACION DE ZANJAS EN TERRENO NORMAL CON MAQ. PARA TUB. D=110-
[Link].02 m 6740.88
160MM A=0.80M, H=1.20M
1.00 1.00 6740.88 6740.88

[Link].03 REFINE Y NIVELACION DE ZANJAS EN TERRENO NORMAL A=0.85M m 2347.97

1.00 1.00 2347.97 2347.97
[Link].04 REFINE Y NIVELACION DE ZANJAS EN TERRENO NORMAL A=0.80M m 6740.88
1.00 1.00 6740.88 6740.88

CAMA DE APOYO Y COMPACTACION ZANJAS A=0.85 M C/MATERIAL PROPIO

[Link].05 m 2347.97
E=0.10m
1.00 1.00 2347.97 2347.97
CAMA DE APOYO Y COMPACTACION ZANJAS A=0.80 M C/MATERIAL PROPIO
[Link].06 m 6740.88
E=0.10m
1.00 1.00 6740.88 6740.88

RELLENO Y COMPACTACION DE ZANJAS EN TERRENO NORMAL A=0.85,

[Link].07 m 2347.97
H=1.40M. C/MAT. PROPIO SELECC.
1.00 1.00 2347.97 2347.97
RELLENO Y COMPACTACION DE ZANJAS EN TERRENO NORMAL A=0.80,
[Link].08 m 6740.88
H=1.20M. C/MAT. PROPIO SELECC.
1.00 1.00 6740.88 6740.88
[Link].09 ELIMINACION DE MATERIAL EXCEDENTE A DISTANCIA DE 7 KM m3 1185.66
ÁREA
TUB. D=250MM A=0.85M, H=1.40M
volumen 01 tuberia colocada 1.25 0.049 21.76 1.34
volumen de cama de arena 1.25 21.76 0.85 0.10 2.31
TUB. D=200MM A=0.85M, H=1.40M
volumen 01 tuberia colocada 1.25 0.031 2326.21 91.35
volumen de cama de arena 1.25 2326.21 0.85 0.10 247.16
TUB. D=160MM A=0.80M, H=1.20M
volumen 01 tuberia colocada 1.25 0.020 6740.88 169.42
volumen de cama de arena 1.25 6740.88 0.80 0.10 674.09
 N° ITEM
ITEM DESCRIPCION UND CANT PARCIAL TOTAL
ELEM. LARGO ANCHO ALTO

[Link] TUBERÍAS
[Link].01 SUMINISTRO DE TUBERIA Ø250 mm. PN 10 NTP ISO 16422:2020 m 21.76
1.00 1.00 21.76 21.76
[Link].02 SUMINISTRO DE TUBERIA Ø200 mm. PN 10 NTP ISO 16422:2020 m 2326.21
1.00 1.00 2326.21 2326.21
[Link].03 SUMINISTRO DE TUBERIA Ø160 mm. PN 10 NTP ISO 16422:2020 m 6740.88
1.00 1.00 6740.88 6740.88
[Link].04 INSTALACION DE TUBERIA Ø250 mm. PN 10 NTP ISO 16422:2020 m 21.76
1.00 1.00 21.76 21.76
[Link].05 INSTALACION DE TUBERIA Ø200 mm. PN 10 NTP ISO 16422:2020 m 2326.21
1.00 1.00 2326.21 2326.21
[Link].06 INSTALACION DE TUBERIA Ø160 mm. PN 10 NTP ISO 16422:2020 m 6740.88
1.00 1.00 6740.88 6740.88

[Link] ACCESORIOS PARA RED DE ADUCCIÓN

[Link].01 CODO 90° Ø 200 mm, PN 10, NTP ISO 16422:2020 und 8.00 8.00
[Link].02 CODO 45° Ø 200 mm, PN 10, NTP ISO 16422:2020 und 3.00 3.00
[Link].03 CODO 22.5° Ø 200 mm, PN 10, NTP ISO 16422: 2020 und 2.00 2.00
[Link].04 CODO 11.25° Ø 200 mm, PN 10, NTP ISO 16422: 2020 und 1.00 1.00
[Link].05 CODO 45° Ø 160 mm, PN 10, NTP ISO 16422:2020 und 6.00 6.00
[Link].06 CODO 22.5° Ø 160 mm, PN 10, NTP ISO 16422: 2020 und 12.00 12.00
[Link].07 CODO 11.25° Ø 160 mm, PN 10, NTP ISO 16422: 2020 und 25.00 25.00

[Link] VALVULAS DE CONTROL

SUM. E INST. DE VALVULA COMPUERTA HFD DN 160mm PN=10, EN TUB. PVC O;
[Link].01 und 1.00 1.00
INCL. CAJA
SUM. E INST. DE VALVULA COMPUERTA HFD DN 200mm PN=10, EN TUB. PVC O;
[Link].02 und 4.00 4.00
INCL. CAJA

[Link] VALVULAS DE AIRE

[Link].01 TRABAJOS PRELIMINARES
[Link].01.01 TRAZO Y REPLANTEO PRELIMINAR m2 33.44
 N° ITEM
ITEM DESCRIPCION UND CANT PARCIAL TOTAL
ELEM. LARGO ANCHO ALTO
8.00 1.00 1.90 2.20 33.44

[Link].02 MOVIMIENTO DE TIERRAS

[Link].02.01 EXCAVACION MANUAL EN TERRENO NORMAL m3 93.63
8.00 1.00 1.90 2.20 2.80 93.63

[Link].02.02 REFINE Y NIVELACION EN TERRENO NORMAL m2 33.44

8.00 1.00 1.90 2.20 33.44

[Link].02.03 RELLENO Y COMPACTACION DE MATERIAL HORMIGONADO E=0.20 M. m2 33.44

8.00 1.00 1.90 2.20 33.44

[Link].02.04 ELIMINACION DE MATERIAL EXCEDENTE A DISTANCIA DE 7 KM m3 fespj vol. 117.04

1.00 1.00 1.25 93.63 117.04

[Link].03 OBRAS DE CONCRETO SIMPLE

[Link].03.01 SOLADO C:H 1:12 E=0.10m. m2 33.44
8.00 1.00 1.90 2.20 33.44

[Link].03.02 CONCRETO f'c= 140 kg/cm2, PARA VALVULA m3 4.16

Dados de Concreto - Anclaje 8.00 1.00 0.50 0.40 0.30 0.48
Macizo 8.00 1.00 5.11 0.30 0.30 3.68
[Link].03.03 ENCOFRADO Y DESENCOFRADO PARA DADOS m2 46.66
Dados de Concreto - Anclaje 8.00 2.00 0.90 0.30 4.32
Macizo - Horizontal 8.00 3.00 2.80 0.30 20.16
Macizo - Vertical 8.00 4.00 2.31 0.30 22.18

[Link].04 OBRAS DE CONCRETO ARMADO

[Link].04.01 CONCRETO f'c = 210 kg/cm2, PARA CAJAS Y VALVULAS m3 34.62
LOSA DE FONDO 8.00 1.00 1.90 2.20 0.20 6.69
PAREDES 8.00 2.00 1.90 0.20 1.80 10.94
8.00 2.00 1.80 0.20 1.80 10.37
LOSA SUPERIOR
Area 8.00 1.00 1.90 2.20 0.20 6.69
Menos area de Entrada 8.00 -1.00 1.00 1.00 0.20 -1.60
ENTRADA
 N° ITEM
ITEM DESCRIPCION UND CANT PARCIAL TOTAL
ELEM. LARGO ANCHO ALTO
Entrada Paredes 8.00 2.00 1.00 0.20 0.30 0.96
8.00 2.00 0.60 0.20 0.30 0.58

[Link].04.02 ENCOFRADO Y DESENCOFRADO PARA CAJAS Y VALVULAS m2 140.64

PAREDES
Cara Interna 8.00 2.00 1.50 1.80 43.20
8.00 2.00 1.80 1.80 51.84
LOSA SUPERIOR
Fondo de losa Superior 8.00 1.00 1.50 1.80 21.60
Area de Entrada 8.00 -1.00 1.00 1.00 -8.00
Paredes Losa Superior Externa 8.00 2.00 1.80 0.20 5.76
8.00 2.00 2.20 0.20 7.04
Paredes Losa Superior Externa - Entrada 8.00 4.00 0.60 0.20 3.84
Paredes Entrada - Externa 8.00 4.00 1.00 0.30 9.60
Paredes Entrada - Interna 8.00 4.00 0.60 0.30 5.76
[Link].04.03 ACERO DE REFUERZO fy=4200 Kg/cm2. kg 3321.64
8.00 415.20 3321.64
[Link].05 ARQUITECTURA
[Link].05.01 ESCALERA TIPO GATO m 17.20
8.00 1.00 2.15 17.20
[Link].05.02 TAPA DE INGRESO A VALVULA DE AIRE und 8.00
8
[Link].06 INSTALACIONES SANITARIAS
ACCESORIOS Y CONEXIONES VALVULA DE AIRE DE 2" EN TUBERIA DE DN=
[Link].06.01 und 2.00 2.00
200mm.
ACCESORIOS Y CONEXIONES VALVULA DE AIRE DE 2" EN TUBERIA DE DN=
[Link].06.02 und 6.00 6.00
160mm.

[Link] VALVULAS DE PURGA

[Link].01 TRABAJOS PRELIMINARES
[Link].01.01 TRAZO Y REPLANTEO PRELIMINAR m2 77.28
14.00 1.00 2.40 2.30 77.28

[Link].02 MOVIMIENTO DE TIERRAS

[Link].02.01 EXCAVACION MANUAL EN TERRENO NORMAL m3 409.41
Estructura 14.00 1.00 2.40 2.30 3.60 278.21
 N° ITEM
ITEM DESCRIPCION UND CANT PARCIAL TOTAL
ELEM. LARGO ANCHO ALTO
Zanja Tuberia de Purga 14.00 1.00 3.00 1.00 3.10 130.20
Zanja Tubo de Ventilacion 14.00 1.00 2.00 1.00 1.00 1.00
[Link].02.02 REFINE Y NIVELACION EN TERRENO NORMAL m2 77.28
14.00 1.00 2.40 2.30 77.28

[Link].02.03 RELLENO Y COMPACTACION CON MATERIAL PROPIO m3 43.40

14.00 1.00 1.00 1.00 3.10 43.40

[Link].02.04 RELLENO Y COMPACTACION DE MATERIAL HORMIGONADO E=0.20 M. m2 77.28

14.00 1.00 2.40 2.30 77.28

[Link].02.05 ELIMINACION DE MATERIAL EXCEDENTE A DISTANCIA DE 7 KM m3 fespj vol. 457.51

1.00 1.00 1.25 409.41 511.76
Relleno con Material Propio 1.00 -1.00 1.25 43.40 -54.25

[Link].03 OBRAS DE CONCRETO SIMPLE

[Link].03.01 SOLADO C:H 1:12 E=0.10m. m2 77.28
14.00 1.00 2.40 2.30 77.28

[Link].03.02 CONCRETO f'c= 140 kg/cm2, PARA VALVULA m3 6.63

Dados de Concreto - Anclaje 14.00 3.00 0.15 0.15 0.20 0.19
Macizo Tuberia Ventilacion 14.00 1.00 5.11 0.30 0.30 6.44

[Link].03.03 ENCOFRADO Y DESENCOFRADO PARA DADOS m2 76.61

Dados de Concreto - Anclaje 14.00 3.00 0.30 0.20 2.52
Macizo Horizontal - Tub. Ventilacion 14.00 3.00 2.80 0.30 35.28
Macizo Vertical - Tub. Ventilacion 14.00 4.00 2.31 0.30 38.81

[Link].04 OBRAS DE CONCRETO ARMADO

[Link].04.01 CONCRETO f'c = 210 kg/cm2, PARA CAJAS Y VALVULAS m3 92.80
LOSA DE FONDO 14.00 1.00 2.40 2.30 0.20 15.46
PAREDES 14.00 2.00 2.30 0.20 2.50 32.20
14.00 2.00 2.00 0.20 2.50 28.00
LOSA SUPERIOR
Area 14.00 1.00 2.40 2.30 0.20 15.46
Menos area de Entrada 14.00 -1.00 1.00 1.00 0.20 -2.80
 N° ITEM
ITEM DESCRIPCION UND CANT PARCIAL TOTAL
ELEM. LARGO ANCHO ALTO
ENTRADA
Entrada Paredes 14.00 2.00 1.00 0.20 0.30 1.68
14.00 2.00 0.60 0.20 0.30 1.01
Bloque para sostener la tapa de Concreto - Salida Tuberia de Purga 14.00 1.00 Area 0.39 0.20 1.10
14.00 1.00 0.25 0.20 0.70

[Link].04.02 ENCOFRADO Y DESENCOFRADO PARA CAJAS Y VALVULAS m2 291.76

PAREDES
Cara Interna 14.00 2.00 1.90 1.80 95.76
14.00 2.00 2.00 1.80 100.80
LOSA SUPERIOR
Fondo de losa Superior 14.00 1.00 1.90 2.00 53.20
Area de Entrada 14.00 -1.00 1.00 1.00 -14.00
Paredes Losa Superior Externa 14.00 2.00 1.80 0.20 10.08
14.00 2.00 2.20 0.20 12.32
Paredes Losa Superior Externa - Entrada 14.00 4.00 0.60 0.20 6.72
Paredes Entrada - Externa 14.00 4.00 1.00 0.30 16.80
Paredes Entrada - Interna 14.00 4.00 0.60 0.30 10.08

[Link].04.03 ACERO DE REFUERZO fy=4200 Kg/cm2. kg 6955.49

14.00 496.82 6955.49
[Link].05 ARQUITECTURA
[Link].05.01 ESCALERA TIPO GATO m 39.90
14.00 1.00 2.85 39.90
[Link].05.02 TAPA DE INGRESO A VALVULA DE PURGA und 28.00
2.00 14 28.00
[Link].06 INSTALACIONES SANITARIAS
[Link].06.01 ACCESORIOS Y CONEXIONES VALVULA DE PURGA DN=4" EN TRAMO DE 200MM und 2.00 2.00

[Link].06.02 ACCESORIOS Y CONEXIONES VALVULA DE PURGA DN=4" EN TRAMO DE 160MM und 12.00 12.00
[Link] MACROMEDIDORES
[Link].01 TRABAJOS PRELIMINARES
[Link].01.01 TRAZO Y REPLANTEO PRELIMINAR m2 44.45
 N° ITEM
ITEM DESCRIPCION UND CANT PARCIAL TOTAL
ELEM. LARGO ANCHO ALTO
MACROMEDIDOR 200 mm 2.00 1.00 5.80 2.90 33.64
MACROMEDIDOR 160 mm 1.00 1.00 4.70 2.30 10.81
 N° ITEM
ITEM DESCRIPCION UND CANT PARCIAL TOTAL
ELEM. LARGO ANCHO ALTO
[Link].02 MOVIMIENTO DE TIERRAS
[Link].02.01 EXCAVACION MANUAL EN TERRENO NORMAL m3 111.13
MACROMEDIDOR 200 mm 2.00 1.00 5.80 2.90 2.50 84.10
MACROMEDIDOR 160 mm 1.00 1.00 4.70 2.30 2.50 27.03

[Link].02.02 RELLENO Y COMPACTACION CON MATERIAL PROPIO m3 14.10

MACROMEDIDOR 200 mm 2.00 2.00 2.90 0.15 2.00 3.48
2.00 2.00 5.50 0.15 2.00 6.60
MACROMEDIDOR 160 mm 1.00 2.00 2.30 0.15 2.00 1.38
1.00 2.00 4.40 0.15 2.00 2.64
[Link].02.03 RELLENO Y COMPACTACION DE MATERIAL HORMIGONADO E=0.20 M. m2 44.45
MACROMEDIDOR 200 mm 2.00 1.00 5.80 2.90 33.64
MACROMEDIDOR 160 mm 1.00 1.00 4.70 2.30 10.81

[Link].02.04 ELIMINACION DE MATERIAL EXCEDENTE A DISTANCIA DE 7 KM m3 fespj vol. 138.91

1.00 1.00 1.25 111.13 138.91

[Link].03 OBRAS DE CONCRETO SIMPLE

[Link].03.01 SOLADO C:H 1:12 E=0.10m. m2 44.45
MACROMEDIDOR 200 mm 2.00 1.00 5.80 2.90 33.64
MACROMEDIDOR 160 mm 1.00 1.00 4.70 2.30 10.81

[Link].04 OBRAS DE CONCRETO ARMADO

[Link].04.01 MACROMEDIDOR - CONCRETO F'C=210 KG/CM2 m3 31.78
LOSA DE FONDO
MACROMEDIDOR 200 mm 2.00 1.00 5.80 2.90 0.20 6.73
MACROMEDIDOR 160 mm 1.00 1.00 4.70 2.30 0.20 2.16
PAREDES
MACROMEDIDOR 200 mm 2.00 2.00 5.50 0.20 1.80 7.92
2.00 2.00 2.20 0.20 1.80 3.17
MACROMEDIDOR 160 mm 1.00 2.00 4.40 0.20 1.80 3.17
1.00 2.00 1.60 0.20 1.80 1.15
LOSA SUPERIOR
MACROMEDIDOR 200 mm 2.00 1.00 5.50 2.60 0.20 5.72
MACROMEDIDOR 160 mm 1.00 1.00 4.40 2.00 0.20 1.76
 N° ITEM
ITEM DESCRIPCION UND CANT PARCIAL TOTAL
ELEM. LARGO ANCHO ALTO
[Link].04.02 MACROMEDIDOR - ENCOFRADO Y DESENCOFRADO NORMAL m2 190.52
PAREDES
MACROMEDIDOR 200 mm
Cara Externa 2.00 2.00 5.50 1.80 39.60
2.00 2.00 2.60 1.80 18.72
Cara Interna 2.00 2.00 5.10 1.80 36.72
2.00 2.00 2.00 1.80 14.40
MACROMEDIDOR 160 mm
Cara Externa 1.00 2.00 4.40 1.80 15.84
1.00 2.00 2.00 1.80 7.20
Cara Interna 1.00 2.00 4.00 1.80 14.40
1.00 2.00 1.60 1.80 5.76
LOSA SUPERIOR
MACROMEDIDOR 200 mm
Fondo de losa Superior 2.00 1.00 5.10 2.20 22.44
Paredes de losa Superior 2.00 2.00 5.50 0.20 4.40
2.00 2.00 2.60 0.20 2.08
MACROMEDIDOR 160 mm
Fondo de losa Superior 1.00 1.00 4.00 1.60 6.40
Paredes de losa Superior 1.00 2.00 4.40 0.20 1.76
1.00 2.00 2.00 0.20 0.80

[Link].04.03 MACROMEDIDOR - ACERO ESTRUCTURAL f'y=4200 Kg/cm2 kg 2564.22

[Link].05 ARQUITECTURA

[Link].05.01 ESCALERA TIPO GATO m 5.40

1.00 3.00 1.80 5.40
[Link].05.02 TAPA DE INGRESO AL MEDIDOR und 3.00
3.00

[Link].06 INSTALACIONES SANITARIAS

[Link].06.01 SUMINISTRO E INSTALACIÓN DE MACROMEDIDOR Y ACCESORIOS DN=200mm. und 2.00 2.00

[Link].06.02 SUMINISTRO E INSTALACIÓN DE MACROMEDIDOR Y ACCESORIOS DN=160mm. und 1.00 1.00

 N° ITEM
ITEM DESCRIPCION UND CANT PARCIAL TOTAL
ELEM. LARGO ANCHO ALTO

[Link] PRUEBAS HIDRAULICAS Y DESINFECCION DE TUBERIAS

DOBLE PRUEBA HIDRAULICA Y DESINFECCION P/TUBERIA Ø200mm, PN 10, NTP
[Link].01 m 2326.21
ISO 16422:2020
1.00 1.00 2326.21 2326.21

DOBLE PRUEBA HIDRAULICA Y DESINFECCION P/TUBERIA Ø160mm, PN 10, NTP

[Link].02 m 6740.88
ISO 16422:2020
1.00 1.00 6740.88 6740.88
01.05.02 SECTOR RURAL
[Link] OBRAS PRELIMINARES Y PROVISIONALES
[Link].01 TRAZO Y REPLANTEO INICIAL m 4198.44
RESERVORIO - LA CORDILLERA - ANTIGUO POZO OSCURO
TUBERIA PVC C/R Ø 2" C-10 NTP 399.166 1.00 1.00 16.52 16.52
RESERVORIO - LA FLORIDA
TUBERIA PVC C/R Ø 1" C-10 NTP 399.166 1.00 1.00 4181.92 4181.92

[Link].02 TRAZO Y REPLANTEO FINAL m 1.00 4198.44 4198.44 4198.44

[Link].03 SEÑALIZACIÓN PARA LÍMITE DE SEGURIDAD DE OBRA m 2.00 4198.44 8396.88 8396.88

[Link] MOVIMIENTO DE TIERRAS

[Link].01 EXCAVACION DE ZANJAS EN TERRENO NORMAL CON MAQ. A=0.80M, H=1.20M m 4198.44
1.00 1.00 4198.44 4198.44

[Link].02 REFINE Y NIVELACION DE ZANJAS EN TERRENO NORMAL A=0.80M m 4198.44

1.00 1.00 4198.44 4198.44

CAMA DE APOYO Y COMPACTACION ZANJAS A=0.80 M C/MATERIAL PROPIO

[Link].03 m 4198.44
E=0.10m
1.00 1.00 4198.44 4198.44
 N° ITEM
ITEM DESCRIPCION UND CANT PARCIAL TOTAL
ELEM. LARGO ANCHO ALTO
RELLENO Y COMPACTACION DE ZANJAS EN TERRENO NORMAL A=0.80,
[Link].04 m 4198.44
H=1.20M. C/MAT. PROPIO SELECC.
1.00 1.00 4198.44 4198.44
[Link].05 ELIMINACION DE MATERIAL EXCEDENTE A DISTANCIA DE 7 KM m3 422.69
ÁREA
TUBERIA Ø 110 mm A=0.80M, H=1.20M
volumen 01 tuberia colocada 1.25 0.010 16.52 0.20
volumen de cama de arena 1.25 16.52 0.80 0.10 1.65

TUB. D= 1 " A=0.80M, H=1.20M

volumen 01 tuberia colocada 1.25 0.001 4181.92 2.65
volumen de cama de arena 1.25 4181.92 0.80 0.10 418.19

[Link] TUBERÍAS
[Link].01 SUMINISTRO DE TUBERIA PVC C/R Ø 2" C-10 NTP 399.166 m 16.52
1.00 1.00 16.52 16.52

[Link].02 SUMINISTRO DE TUBERIA PVC C/R Ø 1" C-10 NTP 399.166 m 4181.92
1.00 1.00 4181.92 4181.92

[Link].03 INSTALACION DE TUBERIA PVC C/R Ø 2" C-10 NTP 399.166 m 16.52
1.00 1.00 16.52 16.52

[Link].04 INSTALACION DE TUBERIA PVC C/R Ø 1" C-10 NTP 399.166 m 4181.92
1.00 1.00 4181.92 4181.92

[Link] ACCESORIOS PARA RED DE ADUCCIÓN

[Link].01 CODO 90° PVC C/R Ø 1" C-10 NTP 399.166 und 2.00 2.00
[Link].02 CODO 45° PVC C/R Ø 1" C-10 NTP 399.166 und 7.00 7.00
[Link].03 CODO 22.5° PVC C/R Ø 1" C-10 NTP 399.166 und 25.00 25.00
[Link].04 CODO 11.25° PVC C/R Ø 1" C-10 NTP 399.166 und 2.00 2.00
 N° ITEM
ITEM DESCRIPCION UND CANT PARCIAL TOTAL
ELEM. LARGO ANCHO ALTO
[Link] VALVULAS DE CONTROL
SUM. E INST. DE VALVULA COMPUERTA DE BRONCE DN 1" PN=10, EN TUB. PVC-
[Link].01 und 2.00 2.00
O; INCL. CAJA

[Link] VALVULA DE AIRE

[Link].01 TRABAJOS PRELIMINARES
[Link].01.01 TRAZO Y REPLANTEO PRELIMINAR m2 2.16
3.00 1.00 0.90 0.80 2.16

[Link].02 MOVIMIENTO DE TIERRAS

[Link].02.01 EXCAVACION MANUAL EN TERRENO NORMAL m3 1.19
3.00 1.00 0.90 0.80 0.55 1.19

[Link].02.02 REFINE Y NIVELACION EN TERRENO NORMAL m2 2.16

3.00 1.00 0.90 0.80 2.16

[Link].02.03 ELIMINACION DE MATERIAL EXCEDENTE A DISTANCIA DE 7 KM m3 fespj vol. 1.54

1.00 1.00 1.30 1.19 1.54

[Link].03 OBRAS DE CONCRETO SIMPLE

[Link].03.01 SOLADO C:H 1:12 E=0.10m. m2 2.16
3.00 1.00 0.90 0.80 2.16

[Link].04 OBRAS DE CONCRETO ARMADO

[Link].04.01 CONCRETO f'c = 210 kg/cm2, PARA CAJAS Y VALVULAS m3 0.81
LOSA DE FONDO 3.00 1.00 0.90 0.80 0.10 0.22
MUROS PERIMETRO 3.00 1.00 2.20 0.10 0.90 0.59

[Link].04.02 ENCOFRADO Y DESENCOFRADO PARA CAJAS Y VALVULAS m2 11.88

MURO EXTERIOR PERIMETRO
MURO INTERIOR PERIMETRO 3.00 1.00 2.60 0.90 7.02
3.00 1.00 1.80 0.90 4.86

[Link].04.03 ACERO fy=4200 Kg/cm2 kg 61.35

3.00 20.45 61.35
 N° ITEM
ITEM DESCRIPCION UND CANT PARCIAL TOTAL
ELEM. LARGO ANCHO ALTO
[Link].05 ARQUITECTURA
[Link].05.01 TAPA DE INGRESO A VALVULA DE AIRE und 3.00
3.00
[Link].06 INSTALACIONES SANITARIAS
[Link].06.01 ACCESORIOS Y CONEXIONES VALVULA DE AIRE DN=1" und 3.00 3.00

[Link] VALVULA DE PURGA

[Link].01 TRABAJOS PRELIMINARES
[Link].01.01 TRAZO Y REPLANTEO PRELIMINAR m2 7.29
VALVULA DE PURGA 9.00 1.00 0.90 0.80 6.48
DADO CONCRETO 9.00 1.00 0.30 0.30 0.81
[Link].02 MOVIMIENTO DE TIERRAS
[Link].02.01 EXCAVACION MANUAL EN TERRENO NORMAL m3 3.65
Válvula de purga 9.00 1.00 0.90 0.80 0.55 3.56
Dado de concreto 9.00 1.00 0.30 0.30 0.10 0.08

[Link].02.02 REFINE Y NIVELACION EN TERRENO NORMAL m2 7.29

Válvula de purga 9.00 1.00 0.90 0.80 6.48
Dado de concreto 9.00 1.00 0.30 0.30 0.81

[Link].02.03 ELIMINACION DE MATERIAL EXCEDENTE A DISTANCIA DE 7 KM m3 fespj vol. 4.74

1.00 1.00 1.30 3.65 4.74

[Link].03 OBRAS DE CONCRETO SIMPLE

[Link].03.01 SOLADO C:H 1:12 E=0.10m. m2 6.48
9.00 1.00 0.90 0.80 6.48

[Link].03.02 CONCRETO f'c= 140 kg/cm2, PARA VALVULA m3 0.32

Dados de Concreto - Anclaje 9.00 1.00 0.30 0.30 0.40 0.32

[Link].03.03 ENCOFRADO Y DESENCOFRADO PARA DADOS m2 10.80

Dados de Concreto - Anclaje 9.00 1.00 1.20 0.40 10.80

[Link].04 OBRAS DE CONCRETO ARMADO

[Link].04.01 CONCRETO f'c = 210 kg/cm2, PARA CAJAS Y VALVULAS m3 2.43
LOSA DE FONDO 9.00 1.00 0.90 0.80 0.10 0.65
 N° ITEM
ITEM DESCRIPCION UND CANT PARCIAL TOTAL
ELEM. LARGO ANCHO ALTO
MUROS PERIMETRO 9.00 1.00 2.20 0.10 0.90 1.78

[Link].04.02 ENCOFRADO Y DESENCOFRADO PARA CAJAS Y VALVULAS m2 35.64

MURO EXTERIOR PERIMETRO
MURO INTERIOR PERIMETRO 9.00 1.00 2.60 0.90 21.06
9.00 1.00 1.80 0.90 14.58

[Link].04.03 ACERO DE REFUERZO fy=4200 Kg/cm2. kg 184.06

9.00 20.45 184.06

[Link].05 ARQUITECTURA
[Link].05.01 TAPA DE INGRESO A VALVULA DE PURGA und 9.00
1.00 9.00 9.00
[Link].06 INSTALACIONES SANITARIAS
[Link].06.01 ACCESORIOS Y CONEXIONES VALVULA DE PURGA DN=1" und 9.00 9.00

[Link] MACROMEDIDORES
[Link].01 TRABAJOS PRELIMINARES
[Link].01.01 TRAZO Y REPLANTEO PRELIMINAR m2 6.76
MACROMEDIDOR 65 mm 1.00 1.00 2.24 3.02 6.76

[Link].02 MOVIMIENTO DE TIERRAS

[Link].02.01 EXCAVACION MANUAL EN TERRENO NORMAL m3 16.24
MACROMEDIDOR 65 mm 1.00 1.00 2.24 3.02 2.40 16.24

[Link].02.02 RELLENO Y COMPACTACION CON MATERIAL PROPIO m3 2.95

MACROMEDIDOR 65 mm 1.00 2.00 3.02 0.15 2.00 1.81
1.00 2.00 1.90 0.15 2.00 1.14

[Link].02.03 RELLENO Y COMPACTACION DE MATERIAL HORMIGONADO E=0.20 M. m2 6.76

MACROMEDIDOR 65 mm 1.00 1.00 2.24 3.02 6.76

[Link].02.04 ELIMINACION DE MATERIAL EXCEDENTE A DISTANCIA DE 7 KM m3 fespj vol. 20.29

1.00 1.00 1.25 16.24 20.29
 N° ITEM
ITEM DESCRIPCION UND CANT PARCIAL TOTAL
ELEM. LARGO ANCHO ALTO

[Link].03 OBRAS DE CONCRETO SIMPLE

[Link].03.01 SOLADO C:H 1:12 E=0.10m. m2 6.76
1.00 1.00 2.24 3.02 6.76

[Link].04 OBRAS DE CONCRETO ARMADO

[Link].04.01 MACROMEDIDOR - CONCRETO F'C=210 KG/CM2 m3 4.11
LOSA DE FONDO
MACROMEDIDOR 65 mm 1.00 1.00 2.24 3.02 0.15 1.01
PAREDES
MACROMEDIDOR 65 mm 1.00 2.00 2.70 0.15 1.80 1.46
1.00 2.00 1.60 0.15 1.80 0.86
LOSA SUPERIOR
MACROMEDIDOR 65 mm 1.00 1.00 2.70 1.90 0.15 0.77

[Link].04.02 MACROMEDIDOR - ENCOFRADO Y DESENCOFRADO NORMAL m2 36.18

MACROMEDIDOR 65 mm
PAREDES
Cara Externa 1.00 2.00 2.70 1.80 9.72
1.00 2.00 1.90 1.80 6.84
Cara Interna 1.00 2.00 2.40 1.80 8.64
1.00 2.00 1.60 1.80 5.76
LOSA SUPERIOR
Fondo de losa Superior 1.00 1.00 2.40 1.60 3.84
Paredes de losa Superior 1.00 2.00 2.70 0.15 0.81
1.00 2.00 1.90 0.15 0.57

[Link].04.03 MACROMEDIDOR - ACERO ESTRUCTURAL f'y=4200 Kg/cm2 kg 395.65

[Link].05 ARQUITECTURA
[Link].05.01 ESCALERA TIPO GATO m 1.00 1.00 1.80 1.80 1.80
[Link].05.02 TAPA DE INGRESO AL MEDIDOR und 1.00 1.00
[Link].06 INSTALACIONES SANITARIAS
[Link].06.01 SUMINISTRO E INSTALACIÓN DE MACROMEDIDOR Y ACCESORIOS DN=63mm. und 1.00 1.00
 N° ITEM
ITEM DESCRIPCION UND CANT PARCIAL TOTAL
ELEM. LARGO ANCHO ALTO
[Link] PRUEBAS HIDRAULICAS Y DESINFECCION DE TUBERIAS
DOBLE PRUEBA HIDRAULICA Y DESINFECCION P/TUBERIA PVC C/R Ø2" C-10
[Link].01 m 16.52
NTP 399.166
1.00 1.00 16.52 16.52
DOBLE PRUEBA HIDRAULICA Y DESINFECCION P/TUBERIA PVC C/R Ø1" C-10
[Link].02 m 4181.92
NTP 399.166
1.00 1.00 4181.92 4181.92

01.06 REDES DE DISTRIBUCIÓN

01.06.01 SECTOR URBANO
[Link] SECTOR NUEVO VEGA DEL CHILCO
[Link].01 OBRAS PRELIMINARES Y PROVISIONALES
[Link].01.01 TRAZO Y REPLANTEO INICIAL m 2735.22

TUBERIA Ø 110 mm, PN 10, NTP ISO 16422: 2020 1.00 1.00 2735.22 2735.22

[Link].01.02 TRAZO Y REPLANTEO FINAL m 1.00 2735.22 2735.22 2735.22

[Link].01.03 SEÑALIZACIÓN PARA LÍMITE DE SEGURIDAD DE OBRA m 2.00 2735.22 5470.44 5470.44

[Link].02 MOVIMIENTO DE TIERRAS

EXCAVACION DE ZANJAS EN TERRENO NORMAL CON MAQ. PARA TUB. D=110-
[Link].02.01 m 2735.22
160MM A=0.80M, H=1.20M

NUEVO VEGA DEL CHILCO 1.00 1.00 2735.22 2735.22

[Link].02.02 REFINE Y NIVELACION DE ZANJAS EN TERRENO NORMAL A=0.80M m 2735.22

1.00 1.00 2735.22 2735.22

CAMA DE APOYO Y COMPACTACION ZANJAS A=0.80 M C/MATERIAL PROPIO

[Link].02.03 m 2735.22
E=0.10m
1.00 1.00 2735.22 2735.22
 N° ITEM
ITEM DESCRIPCION UND CANT PARCIAL TOTAL
ELEM. LARGO ANCHO ALTO
RELLENO Y COMPACTACION DE ZANJAS EN TERRENO NORMAL A=0.80,
[Link].02.04 m 2735.22
H=1.20M. C/MAT. PROPIO SELECC.
1.00 1.00 2735.22 2735.22
[Link].02.05 ELIMINACION DE MATERIAL EXCEDENTE A DISTANCIA DE 7 KM m3 306.01
ÁREA
TUB. D=110MM A=0.80M, H=1.20M
volumen 01 tuberia colocada 1.25 0.010 2735.22 32.49
volumen de cama de arena 1.25 2735.22 0.80 0.10 273.52

[Link].03 TUBERÍAS
[Link].03.01 SUMINISTRO DE TUBERIA Ø110 mm. PN 10 NTP ISO 16422:2020 m 2735.22
1.00 1.00 2735.22 2735.22
[Link].03.02 INSTALACION DE TUBERIA Ø110 mm. PN 10 NTP ISO 16422:2020 m 2735.22
1.00 1.00 2735.22 2735.22

[Link].04 ACCESORIOS PARA RED DE DISTRIBUCION

[Link].04.01 REDUCCIÓN Ø 160mm a 110mm, NTP ISO 16422:2020 und 1.00 1.00
[Link].04.02 CODO 90° Ø 110 mm, PN 10, NTP ISO 16422:2020 und 5.00 5.00
[Link].04.03 CODO 45° Ø 110 mm, PN 10, NTP ISO 16422:2020 und 6.00 6.00
[Link].04.04 CODO 22.5° Ø 110 mm, PN 10, NTP ISO 16422: 2020 und 5.00 5.00
[Link].04.05 CODO 11.25° Ø 110 mm, PN 10, NTP ISO 16422: 2020 und 13.00 13.00
[Link].04.06 TEE Ø 110 mm, PN 10, NTP ISO 16422:2020 und 21.00 21.00
[Link].04.07 TAPON Ø 110 mm, PN 10, NTP ISO 16422:2020 und 10.00 10.00

[Link].05 VALVULAS DE CONTROL E HIDRANTES

SUM. E INST. DE VALVULA COMPUERTA HFD DN 110mm. PN=10, EN TUB. PVC-O;
[Link].05.01 und 9.00 1.00 9.00 9.00
INCL. CAJA
SUM. E INST. DE GRIFO C/INCENDIO HO. DUTIL 2 BOCAS TIPO POSTE CUERPO
[Link].05.02 und 1.00 1.00 1.00 1.00
SECO / PARA TUB. DN 110 PVC-O

[Link].06 PRUEBAS HIDRAULICAS Y DESINFECCION DE TUBERIAS

DOBLE PRUEBA HIDRAULICA Y DESINFECCION P/TUBERIA Ø110mm, PN 10, NTP
[Link].06.01 m 2735.22
ISO 16422:2020
 N° ITEM
ITEM DESCRIPCION UND CANT PARCIAL TOTAL
ELEM. LARGO ANCHO ALTO
1.00 1.00 2735.22 2735.22

[Link] SECTOR SAN FRANCISCO

[Link].01 OBRAS PRELIMINARES Y PROVISIONALES
[Link].01.01 TRAZO Y REPLANTEO INICIAL m 3303.25
TUBERIA Ø 110 mm, PN 10, NTP ISO 16422: 2020 1.00 1.00 3303.25 3303.25

[Link].01.02 TRAZO Y REPLANTEO FINAL m 1.00 1.00 3303.25 3303.25 3303.25

[Link].01.03 SEÑALIZACIÓN PARA LÍMITE DE SEGURIDAD DE OBRA m 2.00 1.00 3303.25 6606.50 6606.50

[Link].02 MOVIMIENTO DE TIERRAS

EXCAVACION DE ZANJAS EN TERRENO NORMAL CON MAQ. PARA TUB. D=110-
[Link].02.01 m 3303.25
160MM A=0.80M, H=1.20M

SAN FRANCISCO 1.00 1.00 3303.25 3303.25

[Link].02.02 REFINE Y NIVELACION DE ZANJAS EN TERRENO NORMAL A=0.80M m 3303.25

1.00 1.00 3303.25 3303.25

CAMA DE APOYO Y COMPACTACION ZANJAS A=0.80 M C/MATERIAL PROPIO

[Link].02.03 m 3303.25
E=0.10m
1.00 1.00 3303.25 3303.25

RELLENO Y COMPACTACION DE ZANJAS EN TERRENO NORMAL A=0.80,

[Link].02.04 m 3303.25
H=1.20M. C/MAT. PROPIO SELECC.
1.00 1.00 3303.25 3303.25
[Link].02.05 ELIMINACION DE MATERIAL EXCEDENTE A DISTANCIA DE 7 KM m3 369.56
ÁREA
TUB. D=110MM A=0.80M, H=1.20M
volumen 01 tuberia colocada 1.25 0.010 3303.25 39.24
volumen de cama de arena 1.25 3303.25 0.80 0.10 330.33
 N° ITEM
ITEM DESCRIPCION UND CANT PARCIAL TOTAL
ELEM. LARGO ANCHO ALTO
[Link].03 TUBERÍAS
[Link].03.01 SUMINISTRO DE TUBERIA Ø110 mm. PN 10 NTP ISO 16422:2020 m 3303.25
1.00 1.00 3303.25 3303.25
[Link].03.02 INSTALACION DE TUBERIA Ø110 mm. PN 10 NTP ISO 16422:2020 m 3303.25
1.00 1.00 3303.25 3303.25

[Link].04 ACCESORIOS PARA RED DE DISTRIBUCION

[Link].04.01 REDUCCIÓN Ø 160mm a 110mm, NTP ISO 16422:2020 und 1.00 1.00
[Link].04.02 CODO 90° Ø 110 mm, PN 10, NTP ISO 16422:2020 und 5.00 5.00
[Link].04.03 CODO 45° Ø 110 mm, PN 10, NTP ISO 16422:2020 und 4.00 4.00
[Link].04.04 CODO 22.5° Ø 110 mm, PN 10, NTP ISO 16422: 2020 und 5.00 5.00
[Link].04.05 TEE Ø 110 mm, PN 10, NTP ISO 16422:2020 und 21.00 21.00
[Link].04.06 TEE Ø 160 mm, PN 10, NTP ISO 16422:2020 und 1.00 1.00
[Link].04.07 TAPON Ø 110 mm, PN 10, NTP ISO 16422:2020 und 4.00 4.00

[Link].05 VALVULAS DE CONTROL E HIDRANTES

SUM. E INST. DE VALVULA COMPUERTA HFD DN 110mm. PN=10, EN TUB. PVC-O;
[Link].05.01 und 11.00 1.00 11.00 11.00
INCL. CAJA
SUM. E INST. DE GRIFO C/INCENDIO HO. DUTIL 2 BOCAS TIPO POSTE CUERPO
[Link].05.02 und 2.00 1.00 2.00 2.00
SECO / PARA TUB. DN 110 PVC-O
[Link].06 PRUEBAS HIDRAULICAS Y DESINFECCION DE TUBERIAS
DOBLE PRUEBA HIDRAULICA Y DESINFECCION P/TUBERIA Ø110mm, PN 10, NTP
[Link].06.01 m 3303.25
ISO 16422:2020
1.00 1.00 3303.25 3303.25
[Link] SECTOR BERNAL
[Link].01 OBRAS PRELIMINARES Y PROVISIONALES
[Link].01.01 TRAZO Y REPLANTEO INICIAL m 21131.92
BERNAL
TUBERIA Ø 160 mm, PN 10, NTP ISO 16422: 2020 1.00 1.00 342.69 342.69
TUBERIA Ø 110 mm, PN 10, NTP ISO 16422: 2020 1.00 1.00 10514.23 10514.23
CHANCAY
TUBERIA Ø 110 mm, PN 10, NTP ISO 16422: 2020 1.00 1.00 2881.39 2881.39
NUEVO CHANCAY
 N° ITEM
ITEM DESCRIPCION UND CANT PARCIAL TOTAL
ELEM. LARGO ANCHO ALTO
TUBERIA Ø 110 mm, PN 10, NTP ISO 16422: 2020 1.00 1.00 3336.56 3336.56
CHEPITO
TUBERIA Ø 110 mm, PN 10, NTP ISO 16422: 2020 1.00 1.00 4057.05 4057.05

[Link].01.02 TRAZO Y REPLANTEO FINAL m 1.00 21131.92 21131.92 21131.92

[Link].01.03 SEÑALIZACIÓN PARA LÍMITE DE SEGURIDAD DE OBRA m 2.00 21131.92 42263.84 42263.84

[Link].02 MOVIMIENTO DE TIERRAS

EXCAVACION DE ZANJAS EN TERRENO NORMAL CON MAQ. PARA TUB. D=110-

[Link].02.01 m 21131.92
160MM A=0.80M, H=1.20M

BERNAL 1.00 1.00 10856.92 10856.92

CHANCAY 1.00 1.00 2881.39 2881.39
NUEVO CHANCAY 1.00 1.00 3336.56 3336.56
CHEPITO 1.00 1.00 4057.05 4057.05

[Link].02.02 REFINE Y NIVELACION DE ZANJAS EN TERRENO NORMAL A=0.80M m 21131.92

1.00 1.00 21131.92 21131.92

CAMA DE APOYO Y COMPACTACION ZANJAS A=0.80 M C/MATERIAL PROPIO

[Link].02.03 m 21131.92
E=0.10m
1.00 1.00 21131.92 21131.92

RELLENO Y COMPACTACION DE ZANJAS EN TERRENO NORMAL A=0.80,

[Link].02.04 m 21131.92
H=1.20M. C/MAT. PROPIO SELECC.
1.00 1.00 21131.92 21131.92
[Link].02.05 ELIMINACION DE MATERIAL EXCEDENTE A DISTANCIA DE 7 KM m3 2368.76
ÁREA
TUB. D=160MM A=0.80M, H=1.20M
volumen 01 tuberia colocada 1.25 0.020 342.69 8.61
 N° ITEM
ITEM DESCRIPCION UND CANT PARCIAL TOTAL
ELEM. LARGO ANCHO ALTO
volumen de cama de arena 1.25 342.69 0.80 0.10 34.27
TUB. D=110MM A=0.80M, H=1.20M
volumen 01 tuberia colocada 1.25 0.010 20789.23 246.96
volumen de cama de arena 1.25 20789.23 0.80 0.10 2078.92

[Link].03 TUBERÍAS
[Link].03.01 SUMINISTRO DE TUBERIA Ø160 mm. PN 10 NTP ISO 16422:2020 m 342.69
1.00 1.00 342.69 342.69
[Link].03.02 SUMINISTRO DE TUBERIA Ø110 mm. PN 10 NTP ISO 16422:2020 m 20789.23
1.00 1.00 20789.23 20789.23

[Link].03.03 INSTALACION DE TUBERIA Ø160 mm. PN 10 NTP ISO 16422:2020 m 342.69

1.00 1.00 342.69 342.69
[Link].03.04 INSTALACION DE TUBERIA Ø110 mm. PN 10 NTP ISO 16422:2020 m 20789.23
1.00 1.00 20789.23 20789.23

[Link].04 ACCESORIOS PARA RED DE DISTRIBUCION

[Link].04.01 TEE Ø 200 mm, PN 10, NTP ISO 16422:2020 und 2.00 2.00
[Link].04.02 REDUCCIÓN Ø 200mm a 160mm, NTP ISO 16422:2020 und 3.00 3.00
[Link].04.03 CODO 90° Ø 160 mm, PN 10, NTP ISO 16422:2020 und 1.00 1.00
[Link].04.04 CODO 45° Ø 160 mm, PN 10, NTP ISO 16422:2020 und 2.00 2.00
[Link].04.05 TEE Ø 160 mm, PN 10, NTP ISO 16422:2020 und 2.00 2.00
[Link].04.06 REDUCCIÓN Ø 160mm A 110mm, NTP ISO 16422:2020 und 4.00 4.00
[Link].04.07 CODO 90° Ø 110 mm, PN 10, NTP ISO 16422:2020 und 29.00 29.00
[Link].04.08 CODO 45° Ø 110 mm, PN 10, NTP ISO 16422:2020 und 13.00 13.00
[Link].04.09 CODO 22.5° Ø 110 mm, PN 10, NTP ISO 16422: 2020 und 19.00 19.00
[Link].04.10 CODO 11.25° Ø 110 mm, PN 10, NTP ISO 16422: 2020 und 49.00 49.00
[Link].04.11 TEE Ø 110 mm, PN 10, NTP ISO 16422:2020 und 175.00 175.00
[Link].04.12 TAPON Ø 110 mm, PN 10, NTP ISO 16422:2020 und 21.00 21.00

[Link].05 VALVULAS DE CONTROL E HIDRANTES

SUM. E INST. DE VALVULA COMPUERTA HFD DN 110mm. PN=10, EN TUB. PVC-O;
[Link].05.01 und 54.00 1.00 54.00 54.00
INCL. CAJA
 N° ITEM
ITEM DESCRIPCION UND CANT PARCIAL TOTAL
ELEM. LARGO ANCHO ALTO
SUM. E INST. DE VALVULA COMPUERTA HFD DN 160mm. PN=10, EN TUB. PVC-O;
[Link].05.02 und 2.00 1.00 2.00 2.00
INCL. CAJA
SUM. E INST. DE GRIFO C/INCENDIO HO. DUTIL 2 BOCAS TIPO POSTE CUERPO
[Link].05.03 und 11.00 1.00 11.00 11.00
SECO / PARA TUB. DN 110 PVC-O

[Link].06 PRUEBAS HIDRAULICAS Y DESINFECCION DE TUBERIAS

DOBLE PRUEBA HIDRAULICA Y DESINFECCION P/TUBERIA Ø160mm, PN 10, NTP
[Link].06.01 m 342.69
ISO 16422:2020
1.00 1.00 342.69 342.69
DOBLE PRUEBA HIDRAULICA Y DESINFECCION P/TUBERIA Ø110mm, PN 10, NTP
[Link].06.02 m 20789.23
ISO 16422:2020
1.00 1.00 20789.23 20789.23

[Link] SECTOR SANTO DOMINGO - CHEPITO

[Link].01 OBRAS PRELIMINARES Y PROVISIONALES
[Link].01.01 TRAZO Y REPLANTEO INICIAL m 2337.56
TUBERIA Ø 110 mm, PN 10, NTP ISO 16422: 2020 1.00 1.00 2337.56 2337.56

[Link].01.02 TRAZO Y REPLANTEO FINAL m 1.00 2337.56 2337.56 2337.56

[Link].01.03 SEÑALIZACIÓN PARA LÍMITE DE SEGURIDAD DE OBRA m 2.00 2337.56 4675.12 4675.12

[Link].02 MOVIMIENTO DE TIERRAS

EXCAVACION DE ZANJAS EN TERRENO NORMAL CON MAQ. PARA TUB. D=110-
[Link].02.01 m 2337.56
160MM A=0.80M, H=1.20M
SANTO DOMINGO 1.00 1.00 2337.56 2337.56

[Link].02.02 REFINE Y NIVELACION DE ZANJAS EN TERRENO NORMAL A=0.80M m 2337.56

1.00 1.00 2337.56 2337.56

CAMA DE APOYO Y COMPACTACION ZANJAS A=0.80 M C/MATERIAL PROPIO

[Link].02.03 m 2337.56
E=0.10m
1.00 1.00 2337.56 2337.56
 N° ITEM
ITEM DESCRIPCION UND CANT PARCIAL TOTAL
ELEM. LARGO ANCHO ALTO
RELLENO Y COMPACTACION DE ZANJAS EN TERRENO NORMAL A=0.80,
[Link].02.04 m 2337.56
H=1.20M. C/MAT. PROPIO SELECC.
1.00 1.00 2337.56 2337.56

[Link].02.05 ELIMINACION DE MATERIAL EXCEDENTE A DISTANCIA DE 7 KM m3 261.52

ÁREA
TUB. D=110MM A=0.80M, H=1.20M
volumen 01 tuberia colocada 1.25 0.010 2337.56 27.77
volumen de cama de arena 1.25 2337.56 0.80 0.10 233.76

[Link].03 TUBERÍAS
[Link].03.01 SUMINISTRO DE TUBERIA Ø110 mm. PN 10 NTP ISO 16422:2020 m 2337.56
1.00 1.00 2337.56 2337.56
[Link].03.02 INSTALACION DE TUBERIA Ø110 mm. PN 10 NTP ISO 16422:2020 m 2337.56
1.00 1.00 2337.56 2337.56

[Link].04 ACCESORIOS PARA RED DE DISTRIBUCION - SECTOR SANTO DOMINGO

[Link].04.01 TEE Ø 160 mm, PN 10, NTP ISO 16422:2020 und 1.00 1.00
[Link].04.02 REDUCCIÓN Ø 160mm a 110mm, NTP ISO 16422:2020 und 2.00 2.00
[Link].04.03 CODO 90° Ø 110 mm, PN 10, NTP ISO 16422:2020 und 9.00 9.00
[Link].04.04 CODO 45° Ø 110 mm, PN 10, NTP ISO 16422:2020 und 5.00 5.00
[Link].04.05 CODO 11.25° Ø 110 mm, PN 10, NTP ISO 16422: 2020 und 17.00 17.00
[Link].04.06 TEE Ø 110 mm, PN 10, NTP ISO 16422:2020 und 29.00 29.00
[Link].04.07 TAPON Ø 110 mm, PN 10, NTP ISO 16422:2020 und 9.00 9.00

[Link].05 VALVULAS DE CONTROL E HIDRANTES

SUM. E INST. DE VALVULA COMPUERTA HFD DN 110mm. PN=10, EN TUB. PVC-O;
[Link].05.01 und 8.00 1.00 8.00 8.00
INCL. CAJA
SUM. E INST. DE GRIFO C/INCENDIO HO. DUTIL 2 BOCAS TIPO POSTE CUERPO
[Link].05.02 und 1.00 1.00 1.00 1.00
SECO / PARA TUB. DN 110 PVC-O
[Link].06 PRUEBAS HIDRAULICAS Y DESINFECCION DE TUBERIAS
DOBLE PRUEBA HIDRAULICA Y DESINFECCION P/TUBERIA Ø110mm, PN 10, NTP
[Link].06.01 m 2337.56
ISO 16422:2020
 N° ITEM
ITEM DESCRIPCION UND CANT PARCIAL TOTAL
ELEM. LARGO ANCHO ALTO
1.00 1.00 2337.56 2337.56

[Link] SECTOR ONZA DE ORO

[Link].01 OBRAS PRELIMINARES Y PROVISIONALES
[Link].01.01 TRAZO Y REPLANTEO INICIAL m 2400.52

TUBERIA Ø 110 mm, PN 10, NTP ISO 16422: 2020 1.00 1.00 2400.52 2400.52

[Link].01.02 TRAZO Y REPLANTEO FINAL m 1.00 2400.52 2400.52 2400.52

[Link].01.03 SEÑALIZACIÓN PARA LÍMITE DE SEGURIDAD DE OBRA m 2.00 2400.52 4801.04 4801.04

[Link].02 MOVIMIENTO DE TIERRAS

EXCAVACION DE ZANJAS EN TERRENO NORMAL CON MAQ. PARA TUB. D=110-
[Link].02.01 m 2400.52
160MM A=0.80M, H=1.20M

ONZA DE ORO 1.00 1.00 2400.52 2400.52

[Link].02.02 REFINE Y NIVELACION DE ZANJAS EN TERRENO NORMAL A=0.80M m 2400.52

1.00 1.00 2400.52 2400.52

CAMA DE APOYO Y COMPACTACION ZANJAS A=0.80 M C/MATERIAL PROPIO

[Link].02.03 m 2400.52
E=0.10m
1.00 1.00 2400.52 2400.52

RELLENO Y COMPACTACION DE ZANJAS EN TERRENO NORMAL A=0.80,

[Link].02.04 m 2400.52
H=1.20M. C/MAT. PROPIO SELECC.
1.00 1.00 2400.52 2400.52

[Link].02.05 ELIMINACION DE MATERIAL EXCEDENTE A DISTANCIA DE 7 KM m3 268.57

ÁREA
TUB. D=110MM A=0.60M, H=1.25M
volumen 01 tuberia colocada 1.25 0.010 2400.52 28.52
volumen de cama de arena 1.25 2400.52 0.80 0.10 240.05
 N° ITEM
ITEM DESCRIPCION UND CANT PARCIAL TOTAL
ELEM. LARGO ANCHO ALTO

[Link].03 TUBERÍAS
[Link].03.01 SUMINISTRO DE TUBERIA Ø110 mm. PN 10 NTP ISO 16422:2020 m 2400.52
1.00 1.00 2400.52 2400.52
[Link].03.02 INSTALACION DE TUBERIA Ø110 mm. PN 10 NTP ISO 16422:2020 m 2400.52
1.00 1.00 2400.52 2400.52
[Link].04 ACCESORIOS PARA RED DE DISTRIBUCION
[Link].04.01 TEE Ø 160 mm, PN 10, NTP ISO 16422:2020 und 1.00 1.00
[Link].04.02 REDUCCIÓN Ø 160mm a 110mm, NTP ISO 16422:2020 und 2.00 2.00
[Link].04.03 CODO 90° Ø 110 mm, PN 10, NTP ISO 16422:2020 und 7.00 7.00
[Link].04.04 CODO 45° Ø 110 mm, PN 10, NTP ISO 16422:2020 und 7.00 7.00
[Link].04.05 CODO 22.5° Ø 110 mm, PN 10, NTP ISO 16422: 2020 und 2.00 2.00
[Link].04.06 CODO 11.25° Ø 110 mm, PN 10, NTP ISO 16422: 2020 und 2.00 2.00
[Link].04.07 TEE Ø 110 mm, PN 10, NTP ISO 16422:2020 und 26.00 26.00
[Link].04.08 TAPON Ø 110 mm, PN 10, NTP ISO 16422:2020 und 8.00 8.00

[Link].05 VALVULAS DE CONTROL E HIDRANTES

SUM. E INST. DE VALVULA COMPUERTA HFD DN 110mm. PN=10, EN TUB. PVC-O;
[Link].05.01 und 8.00 1.00 8.00 8.00
INCL. CAJA
SUM. E INST. DE GRIFO C/INCENDIO HO. DUTIL 2 BOCAS TIPO POSTE CUERPO
[Link].05.02 und 1.00 1.00 1.00 1.00
SECO / PARA TUB. DN 110 PVC-O
[Link].06 PRUEBAS HIDRAULICAS Y DESINFECCION DE TUBERIAS
DOBLE PRUEBA HIDRAULICA Y DESINFECCION P/TUBERIA Ø110mm, PN 10, NTP
[Link].06.01 m 2400.52
ISO 16422:2020
1.00 1.00 2400.52 2400.52

[Link] SECTOR CORONADO

[Link].01 OBRAS PRELIMINARES Y PROVISIONALES
[Link].01.01 TRAZO Y REPLANTEO INICIAL m 4878.44

TUBERIA Ø 110 mm, PN 10, NTP ISO 16422: 2020 1.00 1.00 4878.44 4878.44

[Link].01.02 TRAZO Y REPLANTEO FINAL m 1.00 4878.44 4878.44 4878.44

 N° ITEM
ITEM DESCRIPCION UND CANT PARCIAL TOTAL
ELEM. LARGO ANCHO ALTO
[Link].01.03 SEÑALIZACIÓN PARA LÍMITE DE SEGURIDAD DE OBRA m 2.00 4878.44 9756.88 9756.88

[Link].02 MOVIMIENTO DE TIERRAS

EXCAVACION DE ZANJAS EN TERRENO NORMAL CON MAQ. PARA TUB. D=110-
[Link].02.01 m 4878.44
160MM A=0.80M, H=1.20M

CORONADO 1.00 1.00 4878.44 4878.44

[Link].02.02 REFINE Y NIVELACION DE ZANJAS EN TERRENO NORMAL A=0.80M m 4878.44

1.00 1.00 4878.44 4878.44

CAMA DE APOYO Y COMPACTACION ZANJAS A=0.80 M C/MATERIAL PROPIO

[Link].02.03 m 4878.44
E=0.10m
1.00 1.00 4878.44 4878.44

RELLENO Y COMPACTACION DE ZANJAS EN TERRENO NORMAL A=0.80,

[Link].02.04 m 4878.44
H=1.20M. C/MAT. PROPIO SELECC.
1.00 1.00 4878.44 4878.44

[Link].02.05 ELIMINACION DE MATERIAL EXCEDENTE A DISTANCIA DE 7 KM m3 545.80

ÁREA
TUB. D=110MM A=0.80M, H=1.20M
volumen 01 tuberia colocada 1.25 0.010 4878.44 57.95
volumen de cama de arena 1.25 4878.44 0.80 0.10 487.84

[Link].03 TUBERÍAS
[Link].03.01 SUMINISTRO DE TUBERIA Ø110 mm. PN 10 NTP ISO 16422:2020 m 4878.44
1.00 1.00 4878.44 4878.44
[Link].03.02 INSTALACION DE TUBERIA Ø110 mm. PN 10 NTP ISO 16422:2020 m 4878.44
1.00 1.00 4878.44 4878.44

[Link].04 ACCESORIOS PARA RED DE DISTRIBUCION

 N° ITEM
ITEM DESCRIPCION UND CANT PARCIAL TOTAL
ELEM. LARGO ANCHO ALTO
[Link].04.01 REDUCCIÓN Ø 160mm a 110mm, NTP ISO 16422:2020 und 2.00 2.00
[Link].04.02 CODO 90° Ø 110 mm, PN 10, NTP ISO 16422:2020 und 17.00 17.00
[Link].04.03 CODO 45° Ø 110 mm, PN 10, NTP ISO 16422:2020 und 8.00 8.00
[Link].04.04 CODO 22.5° Ø 110 mm, PN 10, NTP ISO 16422: 2020 und 5.00 5.00
[Link].04.05 CODO 11.25° Ø 110 mm, PN 10, NTP ISO 16422: 2020 und 23.00 23.00
[Link].04.06 TEE Ø 110 mm, PN 10, NTP ISO 16422:2020 und 46.00 46.00
[Link].04.07 TAPON Ø 110 mm, PN 10, NTP ISO 16422:2020 und 6.00 6.00

[Link].05 VALVULAS DE CONTROL E HIDRANTES

SUM. E INST. DE VALVULA COMPUERTA HFD DN 110mm. PN=10, EN TUB. PVC-O;
[Link].05.01 und 14.00 1.00 14.00 14.00
INCL. CAJA
SUM. E INST. DE GRIFO C/INCENDIO HO. DUTIL 2 BOCAS TIPO POSTE CUERPO
[Link].05.02 und 2.00 1.00 2.00 2.00
SECO / PARA TUB. DN 110 PVC-O
[Link].06 PRUEBAS HIDRAULICAS Y DESINFECCION DE TUBERIAS
DOBLE PRUEBA HIDRAULICA Y DESINFECCION P/TUBERIA Ø110mm, PN 10, NTP
[Link].06.01 m 4878.44
ISO 16422:2020
1.00 1.00 4878.44 4878.44

01.06.02 SECTOR RURAL

[Link] SECTOR LA FLORIDA
[Link].01 OBRAS PRELIMINARES Y PROVISIONALES
[Link].01.01 TRAZO Y REPLANTEO INICIAL m 463.34
TUBERIA PVC C/R Ø 3/4" C-10 NTP 399.166 1.00 1.00 463.34 463.34

[Link].01.02 TRAZO Y REPLANTEO FINAL m 1.00 463.34 463.34 463.34

[Link].01.03 SEÑALIZACIÓN PARA LÍMITE DE SEGURIDAD DE OBRA m 2.00 463.34 926.68 926.68

[Link].02 MOVIMIENTO DE TIERRAS

EXCAVACION DE ZANJAS EN TERRENO NORMAL CON MAQ. PARA TUB. D=3/4"
[Link].02.01 m 463.34
A=0.80M, H=1.20M
1.00 1.00 463.34 463.34

[Link].02.02 REFINE Y NIVELACION DE ZANJAS EN TERRENO NORMAL A=0.60M, H=0.80M. m 463.34

 N° ITEM
ITEM DESCRIPCION UND CANT PARCIAL TOTAL
ELEM. LARGO ANCHO ALTO
1.00 1.00 463.34 463.34

CAMA DE APOYO Y COMPACTACION ZANJAS A=0.80 M C/MATERIAL PROPIO

[Link].02.03 m 463.34
E=0.10m
1.00 1.00 463.34 463.34

RELLENO Y COMPACTACION DE ZANJAS EN TERRENO NORMAL A=0.80,

[Link].02.04 m 463.34
H=1.20M. C/MAT. PROPIO SELECC.
1.00 1.00 463.34 463.34
[Link].02.05 ELIMINACION DE MATERIAL EXCEDENTE A DISTANCIA DE 7 KM m3 46.65
ÁREA
TUB. D= 3/4" A=0.80M, H=1.20M
volumen 01 tuberia colocada 1.25 0.001 463.34 0.32
volumen de cama de arena 1.25 463.34 0.80 0.10 46.33

[Link].03 TUBERÍAS
[Link].03.01 SUMINISTRO DE TUBERIA PVC C/R Ø 3/4" C-10 NTP 399.166 m 463.34
1.00 1.00 463.34 463.34
[Link].03.02 INSTALACION DE TUBERIA PVC C/R Ø 3/4" C-10 NTP 399.166 m 463.34
1.00 1.00 463.34 463.34
[Link].04 ACCESORIOS PARA RED DE DISTRIBUCION
[Link].04.01 REDUCCION DE 1" A 3/4" C-10 NTP 399.166 und 1.00 1.00
[Link].04.02 CODO 90° PVC C/R Ø 3/4" C-10 NTP 399.166 und 1.00 1.00
[Link].04.03 CODO 22.5° PVC C/R Ø 3/4" C-10 NTP 399.166 und 5.00 5.00
[Link].04.04 TEE PVC C/R Ø 3/4" C-10 NTP 399.166 und 1.00 1.00
[Link].04.05 TAPON C/R Ø 3/4" C-10 NTP 399.166 und 2.00 2.00

[Link].05 PRUEBAS HIDRAULICAS Y DESINFECCION DE TUBERIAS

DOBLE PRUEBA HIDRAULICA Y DESINFECCION P/TUBERIA PVC C/R Ø3/4" C-10
[Link].05.01 m 463.34
NTP 399.166
1.00 1.00 463.34 463.34
[Link] SECTOR LA CORDILLERA
[Link].01 OBRAS PRELIMINARES Y PROVISIONALES
 N° ITEM
ITEM DESCRIPCION UND CANT PARCIAL TOTAL
ELEM. LARGO ANCHO ALTO
[Link].01.01 TRAZO Y REPLANTEO INICIAL m 1509.61
TUBERIA PVC C/R Ø 1 1/2" C-10 NTP 399.166 1.00 1.00 134.42 134.42
TUBERIA PVC C/R Ø 1" C-10 NTP 399.166 1.00 1.00 518.20 518.20
TUBERIA PVC C/R Ø 3/4" C-10 NTP 399.166 1.00 1.00 856.99 856.99

[Link].01.02 TRAZO Y REPLANTEO FINAL m 1.00 1509.61 1509.61 1509.61

[Link].01.03 SEÑALIZACIÓN PARA LÍMITE DE SEGURIDAD DE OBRA m 2.00 1509.61 3019.22 3019.22

[Link].02 MOVIMIENTO DE TIERRAS

EXCAVACION DE ZANJAS EN TERRENO NORMAL CON MAQ. PARA TUB. D=3/4"

[Link].02.01 m 1509.61
A=0.80M, H=1.20M
1.00 1.00 1509.61 1509.61

[Link].02.02 REFINE Y NIVELACION DE ZANJAS EN TERRENO NORMAL A=0.80M m 1509.61

1.00 1.00 1509.61 1509.61

CAMA DE APOYO Y COMPACTACION ZANJAS A=0.80 M C/MATERIAL PROPIO

[Link].02.03 m 1509.61
E=0.10m
1.00 1.00 1509.61 1509.61

RELLENO Y COMPACTACION DE ZANJAS EN TERRENO NORMAL A=0.80,

[Link].02.04 m 1509.61
H=1.20M. C/MAT. PROPIO SELECC.
1.00 1.00 1509.61 1509.61
[Link].02.05 ELIMINACION DE MATERIAL EXCEDENTE A DISTANCIA DE 7 KM m3 152.41
ÁREA
TUB. D= 1 1/2" A=0.80M, H=1.20M
volumen 01 tuberia colocada 1.25 0.002 134.42 0.30
volumen de cama de arena 1.25 134.42 0.80 0.10 13.44
TUB. D= 1" A=0.80M, H=1.20M
volumen 01 tuberia colocada 1.25 0.001 518.20 0.55
volumen de cama de arena 1.25 518.20 0.80 0.10 51.82
TUB. D= 3/4" A=0.80M, H=1.20M
 N° ITEM
ITEM DESCRIPCION UND CANT PARCIAL TOTAL
ELEM. LARGO ANCHO ALTO
volumen 01 tuberia colocada 1.25 0.001 856.99 0.59
volumen de cama de arena 1.25 856.99 0.80 0.10 85.70

[Link].03 TUBERÍAS
[Link].03.01 SUMINISTRO DE TUBERIA PVC C/R Ø 1 1/2" C-10 NTP 399.166 m 134.42
1.00 1.00 134.42 134.42
[Link].03.02 SUMINISTRO DE TUBERIA PVC C/R Ø 1" C-10 NTP 399.166 m 518.20
1.00 1.00 518.20 518.20
[Link].03.03 SUMINISTRO DE TUBERIA PVC C/R Ø 3/4" C-10 NTP 399.166 m 856.99
1.00 1.00 856.99 856.99
[Link].03.04 INSTALACION DE TUBERIA PVC C/R Ø 1 1/2" C-10 NTP 399.166 m 134.42
1.00 1.00 134.42 134.42
[Link].03.05 INSTALACION DE TUBERIA PVC C/R Ø 1" C-10 NTP 399.166 m 518.20
1.00 1.00 518.20 518.20
[Link].03.06 INSTALACION DE TUBERIA PVC C/R Ø 3/4" C-10 NTP 399.166 m 856.99
1.00 1.00 856.99 856.99
[Link].04 ACCESORIOS PARA RED DE DISTRIBUCION
[Link].04.01 REDUCCION DE 1 1/2" a 1" C-10 NTP 399.166 und 1.00 1.00
[Link].04.02 REDUCCION DE 1 1/2" a 3/4" C-10 NTP 399.166 und 1.00 1.00
[Link].04.03 REDUCCION DE 1" a 3/4" C-10 NTP 399.166 und 6.00 6.00
[Link].04.04 CODO 11.25° PVC C/R Ø 1 1/2" C-10 NTP 399.166 und 3.00 3.00
[Link].04.05 CODO 22.5° PVC C/R Ø 1" C-10 NTP 399.166 und 1.00 1.00
[Link].04.06 CODO 11.25° PVC C/R Ø 1" C-10 NTP 399.166 und 2.00 2.00
[Link].04.07 TEE PVC C/R Ø 1" C-10 NTP 399.166 und 2.00 2.00
[Link].04.08 CODO 90° PVC C/R Ø 3/4" C-10 NTP 399.166 und 9.00 9.00
[Link].04.09 CODO 45° PVC C/R Ø 3/4" C-10 NTP 399.166 und 1.00 1.00
[Link].04.10 CODO 22.5° PVC C/R Ø 3/4" C-10 NTP 399.166 und 1.00 1.00
[Link].04.11 CODO 11.25° PVC C/R Ø 3/4" C-10 NTP 399.166 und 2.00 2.00
[Link].04.12 TEE PVC C/R Ø 3/4" C-10 NTP 399.166 und 2.00 2.00
[Link].04.13 TAPON C/R Ø 3/4" C-10 NTP 399.166 und 9.00 9.00

[Link].05 VALVULA DE CONTROL

 N° ITEM
ITEM DESCRIPCION UND CANT PARCIAL TOTAL
ELEM. LARGO ANCHO ALTO
SUM. E INST. DE VALVULA COMPUERTA DE BRONCE DN 1" PN=10, EN TUB. PVC-
[Link].05.01 und 2.00 1.00 2.00 2.00
O; INCL. CAJA
SUM. E INST. DE VALVULA COMPUERTA DE BRONCE DN 3/4" PN=10, EN TUB.
[Link].05.02 und 2.00 1.00 2.00 2.00
PVC-O; INCL. CAJA

[Link].06 PRUEBAS HIDRAULICAS Y DESINFECCION DE TUBERIAS

DOBLE PRUEBA HIDRAULICA Y DESINFECCION P/TUBERIA PVC C/R Ø1 1/2" C-10
[Link].06.01 m 134.42
NTP 399.166
1.00 1.00 134.42 134.42
DOBLE PRUEBA HIDRAULICA Y DESINFECCION P/TUBERIA PVC C/R Ø1" C-10
[Link].06.02 m 518.20
NTP 399.166
1.00 1.00 518.20 518.20
DOBLE PRUEBA HIDRAULICA Y DESINFECCION P/TUBERIA PVC C/R Ø3/4" C-10
[Link].06.03 m 856.99
NTP 399.166
1.00 1.00 856.99 856.99
[Link] SECTOR ANTIGUO POZO OSCURO
[Link].01 OBRAS PRELIMINARES Y PROVISIONALES
[Link].01.01 TRAZO Y REPLANTEO INICIAL m 2130.97

TUBERIA PVC C/R Ø 1 1/2" C-10 NTP 399.166 1.00 1.00 109.58 109.58
TUBERIA PVC C/R Ø 1" C-10 NTP 399.166 1.00 1.00 576.09 576.09
TUBERIA PVC C/R Ø 3/4" C-10 NTP 399.166 1.00 1.00 1445.30 1445.30

[Link].01.02 TRAZO Y REPLANTEO FINAL m 1.00 2130.97 2130.97 2130.97

[Link].01.03 SEÑALIZACIÓN PARA LÍMITE DE SEGURIDAD DE OBRA m 2.00 2130.97 4261.94 4261.94

[Link].02 MOVIMIENTO DE TIERRAS

EXCAVACION DE ZANJAS EN TERRENO NORMAL CON MAQ. PARA TUB. D=3/4"
[Link].02.01 m 2130.97
A=0.80M, H=1.20M
1.00 1.00 2130.97 2130.97

[Link].02.02 REFINE Y NIVELACION DE ZANJAS EN TERRENO NORMAL A=0.80M m 2130.97

1.00 1.00 2130.97 2130.97
 N° ITEM
ITEM DESCRIPCION UND CANT PARCIAL TOTAL
ELEM. LARGO ANCHO ALTO

CAMA DE APOYO Y COMPACTACION ZANJAS A=0.80 M C/MATERIAL PROPIO

[Link].02.03 m 2130.97
E=0.10m
1.00 1.00 2130.97 2130.97

RELLENO Y COMPACTACION DE ZANJAS EN TERRENO NORMAL A=0.80,

[Link].02.04 m 2130.97
H=1.20M. C/MAT. PROPIO SELECC.
1.00 1.00 2130.97 2130.97
[Link].02.05 ELIMINACION DE MATERIAL EXCEDENTE A DISTANCIA DE 7 KM m3 214.96
ÁREA
TUB. D= 1 1/2" A=0.60M, H=0.80M
volumen 01 tuberia colocada 1.25 0.002 109.58 0.25
volumen de cama de arena 1.25 109.58 0.80 0.10 10.96
TUB. D= 1" A=0.60M, H=0.80M
volumen 01 tuberia colocada 1.25 0.001 576.09 0.62
volumen de cama de arena 1.25 576.09 0.80 0.10 57.61
TUB. D= 3/4" A=0.60M, H=0.80M
volumen 01 tuberia colocada 1.25 0.001 1445.30 1.00
volumen de cama de arena 1.25 1445.30 0.80 0.10 144.53

[Link].03 TUBERÍAS
[Link].03.01 SUMINISTRO DE TUBERIA PVC C/R Ø 1 1/2" C-10 NTP 399.166 m 109.58
1.00 1.00 109.58 109.58
[Link].03.02 SUMINISTRO DE TUBERIA PVC C/R Ø 1" C-10 NTP 399.166 m 576.09
1.00 1.00 576.09 576.09
[Link].03.03 SUMINISTRO DE TUBERIA PVC C/R Ø 3/4" C-10 NTP 399.166 m 1445.30
1.00 1.00 1445.30 1445.30
[Link].03.04 INSTALACION DE TUBERIA PVC C/R Ø 1 1/2" C-10 NTP 399.166 m 109.58
1.00 1.00 109.58 109.58
[Link].03.05 INSTALACION DE TUBERIA PVC C/R Ø 1" C-10 NTP 399.166 m 576.09
1.00 1.00 576.09 576.09
[Link].03.06 INSTALACION DE TUBERIA PVC C/R Ø 3/4" C-10 NTP 399.166 m 1445.30
1.00 1.00 1445.30 1445.30
 N° ITEM
ITEM DESCRIPCION UND CANT PARCIAL TOTAL
ELEM. LARGO ANCHO ALTO
[Link].04 ACCESORIOS PARA RED DE DISTRIBUCION
[Link].04.01 REDUCCION DE 1 1/2" a 1" C-10 NTP 399.166 und 1.00 1.00
[Link].04.02 REDUCCION DE 1 1/2" a 3/4" C-10 NTP 399.166 und 1.00 1.00
[Link].04.03 REDUCCION DE 1" a 3/4" C-10 NTP 399.166 und 5.00 5.00
[Link].04.04 CODO 45° PVC C/R Ø 1 1/2" C-10 NTP 399.166 und 2.00 2.00
[Link].04.05 CODO 22.5° PVC C/R Ø 1 1/2" C-10 NTP 399.166 und 1.00 1.00
[Link].04.06 CODO 11.25° PVC C/R Ø 1 1/2" C-10 NTP 399.166 und 1.00 1.00
[Link].04.07 TEE PVC C/R Ø 1 1/2" C-10 NTP 399.166 und 2.00 2.00
[Link].04.08 CODO 90° PVC C/R Ø 1" C-10 NTP 399.166 und 2.00 2.00
[Link].04.09 CODO 45° PVC C/R Ø 1" C-10 NTP 399.166 und 3.00 3.00
[Link].04.10 CODO 22.5° PVC C/R Ø 1" C-10 NTP 399.166 und 5.00 5.00
[Link].04.11 CODO 11.25° PVC C/R Ø 1" C-10 NTP 399.166 und 2.00 2.00
[Link].04.12 TEE PVC C/R Ø 1" C-10 NTP 399.166 und 5.00 5.00
[Link].04.13 TAPON C/R Ø 1" C-10 NTP 399.166 und 1.00 1.00
[Link].04.14 CODO 90° PVC C/R Ø 3/4" C-10 NTP 399.166 und 8.00 8.00
[Link].04.15 CODO 45° PVC C/R Ø 3/4" C-10 NTP 399.166 und 2.00 2.00
[Link].04.16 CODO 22.5° PVC C/R Ø 3/4" C-10 NTP 399.166 und 3.00 3.00
[Link].04.17 CODO 11.25° PVC C/R Ø 3/4" C-10 NTP 399.166 und 3.00 3.00
[Link].04.18 TEE PVC C/R Ø 3/4" C-10 NTP 399.166 und 5.00 5.00
[Link].04.19 TAPON C/R Ø 3/4" C-10 NTP 399.166 und 9.00 9.00

[Link].05 VALVULAS DE CONTROL

SUM. E INST. DE VALVULA COMPUERTA DE BRONCE DN 1 1/2" PN=10, EN TUB.
[Link].05.01 und 2.00 1.00 2.00 2.00
PVC-O; INCL. CAJA
SUM. E INST. DE VALVULA COMPUERTA DE BRONCE DN 1" PN=10, EN TUB. PVC-
[Link].05.02 und 3.00 1.00 3.00 3.00
O; INCL. CAJA
SUM. E INST. DE VALVULA COMPUERTA DE BRONCE DN 3/4" PN=10, EN TUB.
[Link].05.03 und 4.00 1.00 4.00 4.00
PVC-O; INCL. CAJA

[Link].06 PRUEBAS HIDRAULICAS Y DESINFECCION DE TUBERIAS

DOBLE PRUEBA HIDRAULICA Y DESINFECCION P/TUBERIA PVC C/R Ø1 1/2" C-10
[Link].06.01 m 109.58
NTP 399.166
1.00 1.00 109.58 109.58
 N° ITEM
ITEM DESCRIPCION UND CANT PARCIAL TOTAL
ELEM. LARGO ANCHO ALTO
DOBLE PRUEBA HIDRAULICA Y DESINFECCION P/TUBERIA PVC C/R Ø1" C-10
[Link].06.02 m 576.09
NTP 399.166
1.00 1.00 576.09 576.09
DOBLE PRUEBA HIDRAULICA Y DESINFECCION P/TUBERIA PVC C/R Ø3/4" C-10
[Link].06.03 m 1445.30
NTP 399.166
1.00 1.00 1445.30 1445.30
 METRADOS: DE ACERO DE VALVULA DE PURGA
PROYECTO : “MEJORAMIENTO Y AMPLIACIÓN DEL SERVICIO DE AGUA POTABLE Y SANEAMIENTO DEL DISTRITO DE BERNAL, PROVINCIA DE SECHURA”

UBICACIÓN : BERNAL
COMPONENTE :REDES DE DISTRIBUCION

N° DE LONGITUD POR DIAMETRO DE VARILLA EN ML.

ITEM DESCRIPCION DIAMETRO LONG. CANT.
ELEMENT. 1/4 3/8 1/2 5/8 3/4 1

[Link].01.03 VALVULA DE PURGA - Acero de Estructural f'y=4200 Kg/cm²

LOSA DE FONDO

LONGITUDINAL 1/2 @ 0.20

L= 2.4 1/2 2.35 1 13 30.55
A= 2.3
2.35

TRANSVERSAL 1/2 @ 0.20

L= 2.3
A= 2.4
2.25 1/2 2.25 1 13 29.25
 N° DE LONGITUD POR DIAMETRO DE VARILLA EN ML.
ITEM DESCRIPCION DIAMETRO LONG. CANT.
ELEMENT. 1/4 3/8 1/2 5/8 3/4 1
MUROS

HORIZONTAL 3/8 @ 0.20

L= 2.4 3/8 2.65 4 13 137.80
A= 2.25

0.15 2.35 0.15

VERTICAL 3/8 @ 0.20

L= 2.65 0.15
A= 2

3/8 3.05 4 11 134.20

2.6

0.30

HORIZONTAL 3/8 @ 0.20

L= 2.3 3/8 2.5 4 13 130.00
A= 2.25
0.15 0.15
2.2

VERTICAL 3/8 @ 0.20

0.15
 N° DE LONGITUD POR DIAMETRO DE VARILLA EN ML.
ITEM DESCRIPCION DIAMETRO LONG. CANT.
ELEMENT. 1/4 3/8 1/2 5/8 3/4 1
L= 2.25 0.15
A= 1.9

3/8 2.6 4 11 114.40

2.15

0.30

0.15
LOSA DE TECHO 0.30
LONGITUDINAL 1/2 @ 0.20
L= 2.4 1/2 2.64 2 13 68.64
A= 2.3

0.15 2.34 0.15

TRANSVERSAL 1/2 @ 0.20

L= 2.3
A= 2.4

0.15 2.2 0.15 1/2 2.5 2 13 65.00

Peso en kilogramos por metro lineal 0.25 0.58 1.02 1.69 2.86 4.04
Longitud total por diámetro, en metros lineales 0 516.40 193.44 0 0 0
Total en kilogramos por diámetro 0 299.51 197.31 0 0 0
 N° DE LONGITUD POR DIAMETRO DE VARILLA EN ML.
ITEM DESCRIPCION DIAMETRO LONG. CANT.
ELEMENT. 1/4 3/8 1/2 5/8 3/4 1
TOTAL KG 496.82
 METRADOS: DE ACERO DE MACROMEDIDORES
PROYECTO : “MEJORAMIENTO Y AMPLIACIÓN DEL SERVICIO DE AGUA POTABLE Y SANEAMIENTO DEL DISTRITO DE BERNAL, PROVINCIA DE SECHURA”

UBICACIÓN : BERNAL
COMPONENTE :REDES DE DISTRIBUCION

N° DE LONGITUD POR DIAMETRO DE VARILLA EN ML.

ITEM DESCRIPCION DIAMETRO LONG. CANT.
ELEMENT. 1/4 3/8 1/2 5/8 3/4 1

[Link].04.03 MACROMEDIDOR - Acero de Estructural f'y=4200 Kg/cm²

LOSA DE FONDO

MACROMEDIDOR 1 -160MM

LONGITUDINAL 1/2 @ 0.20

L= 4.7 1/2 4.65 1 13 60.45
A= 2.3
4.65

TRANSVERSAL 1/2 @ 0.20

L= 2.3
A= 4.7
2.25 1/2 2.25 1 25 56.25
 N° DE LONGITUD POR DIAMETRO DE VARILLA EN ML.
ITEM DESCRIPCION DIAMETRO LONG. CANT.
ELEMENT. 1/4 3/8 1/2 5/8 3/4 1
MACROMEDIDOR 2 -200MM

LONGITUDINAL 1/2 @ 0.20

L= 5.8 1/2 5.75 2 16 184.00
A= 2.9
5.75

TRANSVERSAL 1/2 @ 0.20

L= 2.9
A= 5.8
2.85 1/2 2.85 2 30 171.00

PAREDES

MACROMEDIDOR 1 -160MM
HORIZONTAL 3/8 @ 0.20
L= 4.4 3/8 4.65 4 10 186.00
A= 1.8

0.15 4.35 0.15

 N° DE LONGITUD POR DIAMETRO DE VARILLA EN ML.
ITEM DESCRIPCION DIAMETRO LONG. CANT.
ELEMENT. 1/4 3/8 1/2 5/8 3/4 1
VERTICAL 3/8 @ 0.20
L= 2.2 0.15
A= 4.4

3/8 2.6 4 19 197.60

2.15

0.30

HORIZONTAL 3/8 @ 0.20

L= 1.6 3/8 2.1 4 10 84.00
A= 1.8
0.30 0.30
1.5

VERTICAL 3/8 @ 0.20

L= 2.2 0.15
A= 1.6

3/8 2.55 4 9 91.80

2.1

0.30
 N° DE LONGITUD POR DIAMETRO DE VARILLA EN ML.
ITEM DESCRIPCION DIAMETRO LONG. CANT.
ELEMENT. 1/4 3/8 1/2 5/8 3/4 1
0.30

MACROMEDIDOR 2 -200MM
HORIZONTAL 3/8 @ 0.20
L= 5.5 3/8 5.7 8 10 456.00
A= 1.8

0.15 5.4 0.15

VERTICAL 3/8 @ 0.20

L= 2.2 0.15
A= 5.5

3/8 2.55 8 29 591.60

2.1

0.30

HORIZONTAL 3/8 @ 0.20

L= 2.6 3/8 3.1 8 10 248.00
A= 1.8
0.30 0.30
2.5
 N° DE LONGITUD POR DIAMETRO DE VARILLA EN ML.
ITEM DESCRIPCION DIAMETRO LONG. CANT.
ELEMENT. 1/4 3/8 1/2 5/8 3/4 1
VERTICAL 3/8 @ 0.20
L= 2.2 0.15
A= 2.2

3/8 2.55 8 12 244.80

2.1

0.30

LOSA DE TECHO
MACROMEDIDOR 1-160mm
LONGITUDINAL 1/2 @ 0.20
L= 2 1/2 2.24 2 23 103.04
A= 4.4

0.15 1.94 0.15

TRANSVERSAL 1/2 @ 0.20

L= 4.4
A= 2

0.15 4.3 0.15 1/2 4.6 2 11 101.20

 N° DE LONGITUD POR DIAMETRO DE VARILLA EN ML.
ITEM DESCRIPCION DIAMETRO LONG. CANT.
ELEMENT. 1/4 3/8 1/2 5/8 3/4 1
MACROMEDIDOR 2 -200mm
LONGITUDINAL 1/2 @ 0.20
L= 2.6 1/2 2.8 4 29 324.80
A= 5.5
0.15 0.15
2.5

TRANSVERSAL 1/2 @ 0.20

L= 5.5
A= 2.6
0.15 5.4 0.15 1/2 5.7 4 14 319.20

Peso en kilogramos por metro lineal 0.25 0.58 1.02 1.69 2.86 4.04
Longitud total por diámetro, en metros lineales 0 2099.80 1319.94 0 0 0
Total en kilogramos por diámetro 0 1217.88 1346.34 0 0 0
TOTAL KG 2564.22
 N° DE LONGITUD POR DIAMETRO DE VARILLA EN ML.
ITEM DESCRIPCION DIAMETRO LONG. CANT.
ELEMENT. 1/4 3/8 1/2 5/8 3/4 1
[Link].01.03 MACROMEDIDOR - Acero de Estructural f'y=4200 Kg/cm²

LOSA DE FONDO

MACROMEDIDOR 3 -65MM

LONGITUDINAL 1/2 @ 0.20

L= 3.0 1/2 2.95 1 12 35.40
A= 2.2
2.95

TRANSVERSAL 1/2 @ 0.20

L= 2.2
A= 3.0
2.15 1/2 2.15 1 16 34.40

PAREDES

MACROMEDIDOR 3 -65MM
HORIZONTAL 3/8 @ 0.20
L= 4.4 3/8 4.65 4 10 186.00
A= 1.8

0.15 4.35 0.15

 N° DE LONGITUD POR DIAMETRO DE VARILLA EN ML.
ITEM DESCRIPCION DIAMETRO LONG. CANT.
ELEMENT. 1/4 3/8 1/2 5/8 3/4 1
VERTICAL 3/8 @ 0.20
L= 2.2 0.15
A= 4.4

3/8 2.6 4 19 197.60

2.15

0.30

HORIZONTAL 3/8 @ 0.20

L= 1.6 3/8 2.1 4 10 84.00
A= 1.8
0.30 0.30
1.5

VERTICAL 3/8 @ 0.20

L= 2.2 0.15
A= 1.6

3/8 2.55 4 9 91.80

2.1

0.30
 N° DE LONGITUD POR DIAMETRO DE VARILLA EN ML.
ITEM DESCRIPCION DIAMETRO LONG. CANT.
ELEMENT. 1/4 3/8 1/2 5/8 3/4 1
0.30
 N° DE LONGITUD POR DIAMETRO DE VARILLA EN ML.
ITEM DESCRIPCION DIAMETRO LONG. CANT.
ELEMENT. 1/4 3/8 1/2 5/8 3/4 1

LOSA DE TECHO

MACROMEDIDOR 3-65mm

LONGITUDINAL 1/2 @ 0.20

L= 1.9 1/2 2.1 2 15 63.00
A= 2.7
0.15 0.15
1.8

TRANSVERSAL 1/2 @ 0.20

L= 2.7
A= 1.9
0.15 2.6 0.15 1/2 2.9 2 11 63.80

Peso en kilogramos por metro lineal 0.25 0.58 1.02 1.69 2.86 4.04
Longitud total por diámetro, en metros lineales 0 559.40 69.80 0 0 0
Total en kilogramos por diámetro 0 324.45 71.20 0 0 0
TOTAL KG 395.65
 METRADOS: DE ACERO DE VÁLVULA DE AIRE
PROYECTO : “MEJORAMIENTO Y AMPLIACIÓN DEL SERVICIO DE AGUA POTABLE Y SANEAMIENTO DEL DISTRITO DE BERNAL, PROVINCIA DE SECHURA”

UBICACIÓN : BERNAL
COMPONENTE :REDES DE DISTRIBUCION

N° DE LONGITUD POR DIAMETRO DE VARILLA EN ML.

ITEM DESCRIPCION DIAMETRO LONG. CANT.
ELEMENT. 1/4 3/8 1/2 5/8 3/4 1

[Link].01.03 VALVULA DE AIRE - Acero de Estructural f'y=4200 Kg/cm²

LOSA DE FONDO

LONGITUDINAL 1/2 @ 0.20

L= 2.2 1/2 2.15 1 11 23.65
A= 1.9
2.15

TRANSVERSAL 1/2 @ 0.20

L= 1.9
A= 2.2
1.85 1/2 1.85 1 12 22.20
 N° DE LONGITUD POR DIAMETRO DE VARILLA EN ML.
ITEM DESCRIPCION DIAMETRO LONG. CANT.
ELEMENT. 1/4 3/8 1/2 5/8 3/4 1
MUROS

HORIZONTAL 3/8 @ 0.20

L= 2.2 3/8 2.45 4 13 127.40
A= 2.25

0.15 2.15 0.15

VERTICAL 3/8 @ 0.20

L= 2.65 0.15
A= 1.8

3/8 3.05 4 10 122.00

2.6

0.30

HORIZONTAL 3/8 @ 0.20

L= 1.9 3/8 2.1 4 13 109.20
A= 2.25
0.15 0.15
1.8
 N° DE LONGITUD POR DIAMETRO DE VARILLA EN ML.
ITEM DESCRIPCION DIAMETRO LONG. CANT.
ELEMENT. 1/4 3/8 1/2 5/8 3/4 1
VERTICAL 3/8 @ 0.20

L= 2.25 0.15
A= 1.5

3/8 2.6 4 9 93.60

2.15

0.30

0.15
LOSA DE TECHO 0.30
LONGITUDINAL 1/2 @ 0.20
L= 2.2 1/2 2.44 2 11 53.68
A= 1.9

0.15 2.14 0.15

TRANSVERSAL 1/2 @ 0.20

L= 1.9
A= 2.2

0.15 1.8 0.15 1/2 2.1 2 12 50.40

Peso en kilogramos por metro lineal 0.25 0.58 1.02 1.69 2.86 4.04
Longitud total por diámetro, en metros lineales 0 452.20 149.93 0 0 0
Total en kilogramos por diámetro 0 262.28 152.93 0 0 0
 N° DE LONGITUD POR DIAMETRO DE VARILLA EN ML.
ITEM DESCRIPCION DIAMETRO LONG. CANT.
ELEMENT. 1/4 3/8 1/2 5/8 3/4 1
TOTAL KG 415.20
 SUSTENTO DE METRADOS DE VALVULA DE AIRE-ACERO
PROYECTO: “MEJORAMIENTO Y AMPLIACIÓN DEL SERVICIO DE AGUA POTABLE Y SANEAMIENTO DEL DISTRITO DE BERNAL, PROVINCIA DE SECHURA”
[Link].04.03 ACERO fy=4200 Kg/cm2
PLANILLA DE ACERO LONGITUD (en metros)
TOTAL
N° DE ACERO (KG)
TIPO ESTR. NOMBRE ELEMENTO LONG CANT. TIPO Ø (pulg.) 1/4" 3/8" 1/2" 5/8" 3/4"
ESTRUCT.

LOSA
1.00 0.82 4 Longitud. 3/8 3.28
INFERIOR
1.00 0.72 4 Longitud. 3/8 2.88

V
A
L
V
U
L 3/8
1.00 1.08 14 Longitud. 15.12
A

D
E

A
I
R
E

1.00 2.54 6 Longitud. 3/8 15.24

TOTAL DE ACERO (ML.) 36.52

TOTAL (KG.)/DIAM. 20.45 20.45
 SUSTENTO DE METRADOS DE VALVULA DE PURGA

“MEJORAMIENTO Y AMPLIACIÓN DEL SERVICIO DE AGUA POTABLE Y SANEAMIENTO DEL DISTRITO DE BERNAL, PROVINCIA DE SECHURA”

[Link].04ACERO DE REFUERZO fy=4200 Kg/cm2.

PLANILLA DE ACERO LONGITUD (en metros)
TOTAL ACERO
N° DE (KG)
TIPO ESTR. NOMBRE ELEMENTO LONG CANT. TIPO Ø (pulg.) 1/4" 3/8" 1/2" 5/8" 3/4"
ESTRUCT.

LOSA
1.00 0.82 4 Longitud. 3/8 3.28
INFERIOR
1.00 0.72 4 Longitud. 3/8 2.88

V
A
L
V
U
L
A 1.00 1.08 14 Longitud. 3/8 15.12

D
E

P
U
R
G
A

1.00 2.54 6 Longitud. 3/8 15.24

TOTAL DE ACERO (ML.) 36.52

TOTAL (KG.)/DIAM. 20.45 20.45
 SUSTENTO DE METRADOS DE VALVULA DE CONTROL
PROYECTO : “MEJORAMIENTO Y AMPLIACIÓN DEL SERVICIO DE AGUA POTABLE Y SANEAMIENTO DEL DISTRITO DE BERNAL, PROVINCIA DE SECHURA”
UBICACIÓN : BERNAL
COMPONENTE : REDES DE ADUCCIÓN Y DISTRIBUCION

Nº DIMENSIONES
ITEM PARTIDA UNIDAD
VECES LARGO ANCHO ALTURA PARCIAL TOTAL
[Link].01 VALVULA DE CONTROL 8.00
[Link].01.01 TRABAJOS PRELIMINARES
[Link].01.01.01 LIMPIEZA DE TERRENO MANUAL M2 11.52

VALV. CONTROL 8.00 1.20 1.20 11.52

[Link].01.01.02 TRAZO Y REPLANTEO PRELIMINAR M2 11.52

VALV. CONTROL 8.00 1.20 1.20 11.52

[Link].01.02 MOVIMIENTO DE TIERRAS

[Link].01.02.01 EXCAVACION MANUAL EN TERRENO NORMAL M3 6.34

VALV. CONTROL 8.00 1.20 1.20 0.55 6.34

[Link].01.02.02 REFINE Y NIVELACION EN TERRENO NORMAL M2 11.52

VALV. CONTROL 8.00 1.20 1.20 11.52

[Link].01.02.03 RELLENO Y COMPACTACION DE MATERIAL HORMIGONADO E=0.20M M2 11.52

[Link].01.02.04 ELIMINACION DE MATERIAL EXCEDENTE A DISTANCIA DE 7 KM M3 8.24

Volumen Esponjado = Vol. Excavado x Coef. De Esponjamiento 1.30 6.34 8.24

[Link].01.03 OBRAS DE CONCRETO SIMPLE

[Link].01.03.01 SOLADO C:H 1:8 E=4" M2 8.00 1.20 1.20 11.52 11.52

[Link].01.04 CONCRETO ARMADO

[Link].01.04.01 CONCRETO FC=175 KG/CM2 M3 3.74

- Losa inferior 8.00 1.20 1.20 0.10 1.15

- Muros 8.00 3.60 0.10 0.90 2.59

 Nº DIMENSIONES
ITEM PARTIDA UNIDAD
VECES LARGO ANCHO ALTURA PARCIAL TOTAL
[Link].01.04.02 ENCOFRADO Y DESENCOFRADO EN MUROS M2 51.84

Muro exterior perimetro 8.00 4.00 0.90 28.80

Muro interior perimetro 8.00 3.20 0.90 23.04

[Link].01.04.03 ACERO FY=4200 KG/CM² KG 176.40 176.40 176.40

[Link].01.05 REVOQUES Y ENLUCIDOS

[Link].01.05.01 TARRAJEO EN EXTERIORES (MORTERO 1:4)X1.5CM M2 31.68

Muro exterior perimetro 8.00 4.00 0.90 28.80

- Pestaña 8.00 3.60 0.10 2.88

[Link].01.05.02 CURADO CON ADITIVO QUIMICO EN CONCRETO M2 51.84

Idem [Link] 51.84 51.84

[Link].01.06 VALVULAS Y ACCESORIOS

SUMINIST. Y COLOC. VALV. Y ACC. EN VALVULA DE CONTROL ENTRADA 1 1/2" SALIDA 1 1/2" Y 1
[Link].01.06.01 UND 1.00 1.00
1/2" 1.00
SUMINIST. Y COLOC. VALV. Y ACC. EN VALVULA DE CONTROL ENTRADA 1 1/2" SALIDA 1 1/2" Y
[Link].01.06.02 UND 1.00 1.00
1" 1.00

[Link].01.06.03 SUMINIST. Y COLOC. VALV. Y ACC. EN VALVULA DE CONTROL ENTRADA 1 1/2" SALIDA 1" Y 3/4" UND 2.00 2.00
2.00

[Link].01.06.04 SUMINIST. Y COLOC. VALV. Y ACC. EN VALVULA DE CONTROL ENTRADA 1" SALIDA 1" Y 3/4" UND 2.00 2.00
2.00

[Link].01.06.05 SUMINIST. Y COLOC. VALV. Y ACC. EN VALVULA DE CONTROL ENTRADA 1" SALIDA 3/4" Y 3/4" UND 1.00 1.00
1.00

[Link].01.06.06 SUMINIST. Y COLOC. VALV. Y ACC. EN VALVULA DE CONTROL ENTRADA 3/4" SALIDA 3/4" Y 3/4" UND 1.00 1.00
1.00
TAPA SANITARIA METALICA DE 1/8" DE 0.80m x 0.80m
[Link].01.06.07 UND 8.00 8.00 8.00
 SUSTENTO DE METRADOS DE VALVULA DE AIRE
PROYECTO : “MEJORAMIENTO Y AMPLIACIÓN DEL SERVICIO DE AGUA POTABLE Y SANEAMIENTO DEL DISTRITO DE BERNAL, PROVINCIA DE SECHURA”
UBICACIÓN : BERNAL
COMPONENTE : REDES DE ADUCCIÓN Y DISTRIBUCION

DIMENSIONES
ITEM PARTIDA UNIDAD Nº VECES
LARGO ANCHO ALTURA PARCIAL TOTAL
[Link].01 VALVULA DE AIRE 2.00
[Link].01.01 TRABAJOS PRELIMINARES
[Link].01.01.01 LIMPIEZA DE TERRENO MANUAL M2 1.44

VALV. AIRE 2.00 0.90 0.80 1.44

[Link].01.01.02 TRAZO Y REPLANTEO PRELIMINAR M2 1.44

VALV. AIRE 2.00 0.90 0.80 1.44

[Link].01.02 MOVIMIENTO DE TIERRAS

[Link].01.02.01 EXCAVACION MANUAL EN TERRENO NORMAL M3 0.79

VALV. AIRE 2.00 0.90 0.80 0.55 0.79

[Link].01.02.02 REFINE Y NIVELACION EN TERRENO NORMAL M2 1.44

VALV. AIRE 2.00 0.90 0.80 1.44

[Link].01.02.03 ELIMINACION DE MATERIAL EXCEDENTE A DISTANCIA DE 7 KM M3 1.03

Volumen Esponjado = Vol. Excavado x Coef. De Esponjamiento 1.30 0.79 1.03

[Link].01.03 OBRAS DE CONCRETO SIMPLE

[Link].01.03.01 SOLADO C:H 1:8 E=4" M2 2.00 0.90 0.80 1.44 1.44

[Link].01.04 OBRAS DE CONCRETO ARMADO

[Link].01.04.01 CONCRETO FC=210 KG/CM2 MANUAL M3 0.54

- Losa inferior 2.00 0.90 0.80 0.10 0.14

- Muros perimetro 2.00 2.20 0.10 0.90 0.40

[Link].01.04.02 ENCOFRADO Y DESENCOFRADO M2 7.92

Muro exterior perimetro 2.00 2.60 0.90 4.68

Muro interior perimetro 2.00 1.80 0.90 3.24

 DIMENSIONES
ITEM PARTIDA UNIDAD Nº VECES
LARGO ANCHO ALTURA PARCIAL TOTAL
[Link].01.04.03 ACERO FY=4200 KG/CM² KG 61.35 61.35 61.35

[Link].01.05 REVOQUES, ENLUCIDOS Y MOLDURAS

[Link].01.05.01 TARRAJEO EN EXTERIORES (MORTERO 1:4)X1.5CM M2 5.12

Muro exterior perimetro 2.00 2.60 0.90 4.68

- Pestaña 2.00 2.20 0.10 0.44

[Link].01.05.02 CURADO CON ADITIVO QUIMICO EN CONCRETO M2 7.92

idem [Link] 7.92 7.92
[Link].01.06 VALVULAS Y ACCESORIOS
[Link].01.06.01 ACCESORIOS Y CONEXIONES VALVULA DE AIRE TRAMO ø = 4" UND 2.00 2.00 2.00
TAPA SANITARIA METALICA DE 1/8" DE 0.50m x 0.60m
[Link].01.06.02 UND 2.00 2.00 2.00
 SUSTENTO DE METRADOS DE VALVULA DE PURGA
PROYECTO : “MEJORAMIENTO Y AMPLIACIÓN DEL SERVICIO DE AGUA POTABLE Y SANEAMIENTO DEL DISTRITO DE BERNAL, PROVINCIA DE SECHURA”

UBICACIÓN : BERNAL

COMPONENTE : REDES DE ADUCCIÓN Y DISTRIBUCION

CONSTRUCCIÓN VALVULA DE PURGA

DIMENSIONES
ITEM PARTIDA UNIDAD Nº VECES
LARGO ANCHO ALTURA PARCIAL TOTAL
[Link].02 VALVULA DE PURGA 14.00
[Link].02.01 TRABAJOS PRELIMINARES
[Link].02.01.01 LIMPIEZA DE TERRENO MANUAL M2 11.34

VALV. PURGA 14.00 0.90 0.80 10.08

DADO CONCRETO 14.00 0.30 0.30 1.26

[Link].02.01.02 TRAZO Y REPLANTEO PRELIMINAR M2 11.34

VALV. PURGA 14.00 0.90 0.80 10.08
DADO CONCRETO 14.00 0.30 0.30 1.26

[Link].02.02 MOVIMIENTO DE TIERRAS

[Link].02.02.01 EXCAVACION MANUAL EN TERRENO NORMAL M3 5.67

VALV. PURGA 14.00 0.90 0.80 0.55 5.54

DADO CONCRETO 14.00 0.30 0.30 0.10 0.13

[Link].02.02.02 REFINE Y NIVELACION EN TERRENO NORMAL M2 11.34

VALV. PURGA 14.00 0.90 0.80 10.08
DADO CONCRETO 14.00 0.30 0.30 1.26

[Link].02.02.03 RELLENO Y COMPACTACION DE MATERIAL HORMIGONADO E=0.20M M2 11.34

[Link].02.02.04 ELIMINACION DE MATERIAL EXCEDENTE A DISTANCIA DE 7 KM M3 7.37

Volumen Esponjado = Vol. Excavado x Coef. De Esponjamiento 1.30 5.67 7.37

[Link].02.03 OBRAS DE CONCRETO SIMPLE

[Link].02.03.01 SOLADO C:H 1:8 E=4" M2 14.00 0.90 0.80 10.08 10.08

[Link].02.03.02 CONCRETO F'C=140 KG/CM2 + 25% DE PM. M3 0.50

Dado de Concreto 14.00 0.30 0.30 0.40 0.50

[Link].02.03.03 ENCOFRADO Y DESENCOFRADO M2 16.80

Dado de Concreto perimetro 14.00 1.20 0.40 16.80

 DIMENSIONES
ITEM PARTIDA UNIDAD Nº VECES
LARGO ANCHO ALTURA PARCIAL TOTAL
[Link].02.04 OBRAS DE CONCRETO ARMADO

[Link].02.04.01 CONCRETO FC=210 KG/CM2 MANUAL M3 3.78

- Losa inferior 14.00 0.90 0.80 0.10 1.01

- Muros perimetro 14.00 2.20 0.10 0.90 2.77

[Link].02.04.02 ENCOFRADO Y DESENCOFRADO M2 55.44

Muro exterior perimetro 14.00 2.60 0.90 32.76

Muro interior perimetro 14.00 1.80 0.90 22.68

[Link].02.04.03 ACERO FY=4200 KG/CM² KG 184.06 184.06 184.06

[Link].02.05 REVOQUES Y ENLUCIDOS

[Link].02.05.01 TARRAJEO EN EXTERIORES (MORTERO 1:4) X 1.5 CM. M2 35.84

Muro exterior perimetro 14.00 2.60 0.90 32.76

- Pestaña 14.00 2.20 0.10 3.08

[Link].02.05.02 CURADO CON ADITIVO QUIMICO EN CONCRETO M2 55.44

Idem [Link] 55.44 55.44

[Link].02.06 VALVULAS Y ACCESORIOS

[Link].02.06.01 ACCESORIOS PARA VALVULA DE PURGA DE 4" EN TRAMO UND 14.00 14.00 14.00

TAPA SANITARIA METALICA DE 1/8" DE 0.50m x 0.60m

[Link].02.06.02 UND 14.00 14.00 14.00
